Всё не так как я имел ввиду, не руками водить, да ладно, долго описывать.

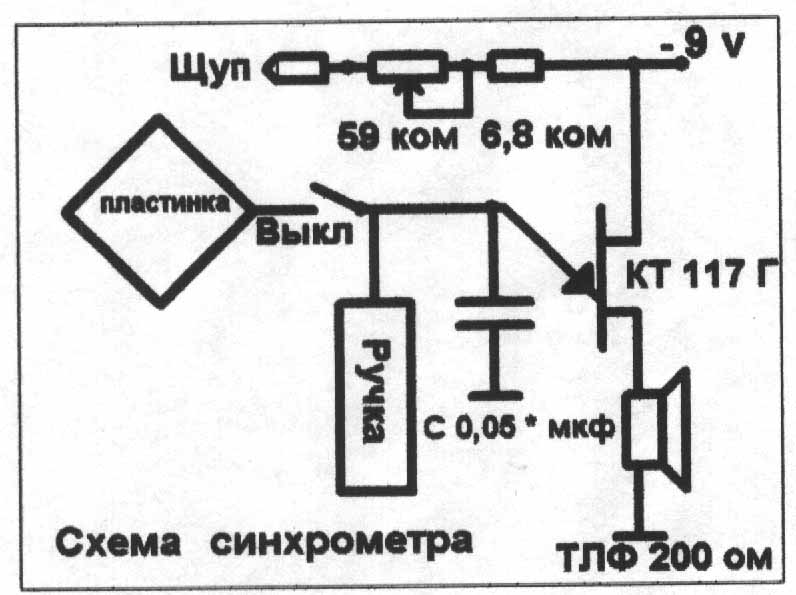

Принцип работы синхрометра там Олег предлагал схему синхрометра без трансформатора на одном КТ117 транзисторе.

Т.к. тут две базы и если поменять местами, может нестабильно работать или не запуститься.
Более правильно в такой схеме Базу 2 на наушник.


Осталось парочка таких транзисторов.

Отредактировано Олег Викторович (20.09.2017 19:46)

Подпись автора

Будьте здоровы и счастливы.

ГУФ kiorus, спасибо за ролики.
Всегда хотел научиться играть на скрипке, играю только гитаре.
Может собрать такой прибор, чего попробовать.
Те ниже, там уже с синтезатором связаны, вообще конечно классно.

Подпись автора

Будьте здоровы и счастливы.

Есть смысл в прибор ставить вторую пластинку, на ролике у Х.Кларк там всего одна и на неё одну она там всё ставит?

Подпись автора

Будьте здоровы и счастливы.

Все видели и слышали ролик Х.Кларк, какой громкий и нормальный звук синхрометра.
Трансформатор должен быть как в Банджо.
Вот как мой тёска намотал.
Диаметр центральной колонки стержня около 2—4 кв. см., а не эти миниатюрные, что они там дадут, ещё и с 1.4 Ом на второй обмотке.
Динамик нормальный нужен, мощность 2—3 Вт, резистивность индукционной катушки в пределах 4—8 Ом.



Вспомним молодость, у взрослых радистов наверно у всех такой есть, так просто молодым покажу, что было у нас в те года.
Очень удобный счётчик витков.
Конечно есть и с моторедуктором, да ещё и программируемые, это кому как.

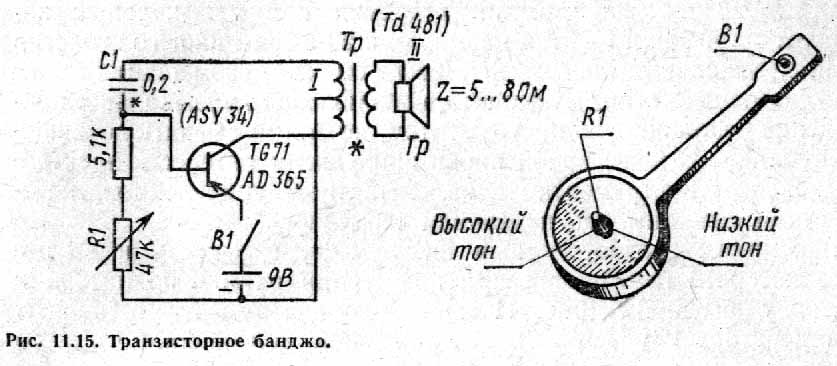

http://uchifiziku.ru/2012/05/29/elektronnoe-bandzho/ Электронное банджо

Сначала соберу Банджо, потом далее.
В схеме применен нетипичный трансформатор. Его надо сделать самому. Для этого возьми любой трансформаторный стержень небольшого размера (диаметр центральной колонки стержня около 2—4 кв. см.).
Данные для обмотки:
— первичная обмотка: 400 витков (с отводом после 200 витков), выполненных из эмалиевого провода диаметром 0,2 —0,55 мм,(в другой книге 2х600 0.4-0.8)
— вторичная обмотка: 80 витков, выполненных из эмалиевой проволоки диаметром 0,5—1,0 мм. (в другой книге 40 витков 0.4-0.8).
В другой книге, сначала наматывается вторичная обмотка, а потом первичная.

Отредактировано Олег Викторович (22.09.2017 09:08)

Подпись автора

Будьте здоровы и счастливы.

Попался трансформатор, у него вторая обмотка на которую нагрузка динамика, часть намотана с самого начала на каркас, потом идёт первичная обмотка и потом опять вторичная.
Т.е. первичная посередине вторичной намотана.
Посоветуйте пожалуйста, как лучше намотать трансформатор для синхрометра.
1 вариант, сначала мотается первичная обмотка, затем вторичная.
2 вариант, сначала вторичная, затем первичная.
3 вариант, первичная посередине вторичной.

Подпись автора

Будьте здоровы и счастливы.

ГУФ multivitamin, спасибо большое. Значит так и оставлю. Там 1.4 Ом на нагрузку в трансформаторе.

Вот тут видно, после тонкого остался ещё по первому намотанный толстый. А толстый уже с самого начала смотал.
Сначала 40 витков толстого провода смотал, потом тонкого и вот опять толстого 80 витков.
Стал перематывать, так как не от середины отвод первичной катушки.
Теперь смотал, буду снова наматывать.
Правда провод на 0.1.

Отредактировано Олег Викторович (23.09.2017 09:47)

Подпись автора

Будьте здоровы и счастливы.

теперь    не запутайтесь с обмотками где начало-конец и в какую сторону мотали, если перепутаете фазность обмоток - не будет работать  вообще или будет вычитать напряжение.

Отредактировано multivitamin (23.09.2017 12:17)

Спасибо за напоминание.
Я на станке мотаю, всё в одну сторону, всегда всё сразу помечаю.
Так то конечно думаю вывести на комп программу записи и далее смотреть спектр, там что более ясно увидеть.
Попыток уже много было у нас и на на форума Вече, все забросили, а у кого что получилось молчат.

Подпись автора

Будьте здоровы и счастливы.

Тогда сейчас буду сматывать другой трансформатор

Подпись автора

Будьте здоровы и счастливы.

вот есть книга, может там чего полезного есть :
https://yadi.sk/d/wDtZ3GxqMQ5rW  Ссылка

выходные трансформаторы переносных транзисторных приемников с двухтактным выходным каскадом: «Селга», «Сокол», такие трансформаторы были и в наборах деталей для юных техников пионерского времени  . магнитопроводы площадью в сечении 0.6-0.8 см2, например из пластин Ш8, толщина набора 0.8-1 см, (или больше трансформатор). или можно изготовить  самостоятельно, например первичная обмотка выходного трансформатора может иметь 800 витков провода ПЭВ 0.1-0.2 с отводом от середины (400 + 400 витков), вторичная 100 витков ПЭВ 0.25-0.3, (или толще провода обмоток).

Отредактировано multivitamin (23.09.2017 10:58)

У меня есть эти мелкие трансформаторы, я хочу нормальный динамик поставить.
Ранее синхрометр собирал, подключал динамик от старого компа, что там по нормальному можно услышать.
Идея у меня следующая, последовательно переменному, поставить постоянный на 10k.
С него снимать милливольты на две схемы пиквольтметра.
Далее как на Имедис по БРТ. Сначала просто измеряем, на первом пиквольтметре фиксируется показание, на щупе переключатель (переключатель на корпусе), далее к пластине (к ручке) подключаем генератор с частотой токсина гадости (или там чего ставим на пластину) из списка Х.Кларк, переключаем на второй пиквольтметр и сравниваем показания.
Пиквольтметр собирается на двух 1208, для двух схем 4 микрухи.
Выводится на цифровые мультиметры.
Схемы пиквольтметров отработаны и проверены в работе, держат показания до 40 секунд, что вполне достаточно для сравнения.
Два наших ГУФ со мной в переписке по п/я разработали несколько вариантов таких схем.

Отредактировано Олег Викторович (23.09.2017 15:06)

Подпись автора

Будьте здоровы и счастливы.

Если что домотаю до 75 витков, сейчас 54 витка. Место ещё осталось.

получилось 27 Ом.
Вторичка 2 Ом.
сечение 2 см2

Правее, это ранее для синхрометра мотал трансформатор, первичка 304 Ом, вторичка 1 Ом.
Левее, который вчера намотал.

Отредактировано Олег Викторович (24.09.2017 05:34)

Подпись автора

Будьте здоровы и счастливы.

Разобрал, домотал, собрал.
Обрыв в первичной, опять разобрал, отмотал, нашёл разрыв, спаял, опять мотаю.
Вообще утро весёлое началось.
