901

#p230672,vorchun написал(а):

у нас прибор работает по 2 часа в день.. -на неделю батарейки  не хватало. .

Мы рассматриваем по личному применению, а не в больнице.
2 часа и так каждый день кто так будет лично на себе применять ?
Из паспорта прибора, 2 новые кроны работают не менее 60 часов.
Режим непрерывной работы не более 4 часов в день.
Максимальный ток потребления от каждой батареи не более 10 мА.
По паспарту к данному прибору Аксон 02 допускается применять аккумуляторные батареи 7Д-0,115-У1.1 ГОСТ 21446-75.
Таких конечно уже больше нет.

Просто у нас на форуме больше уделяется вниманию технической части, а не самого лечения, метода и как влияет на организм данный прибор.

Отредактировано Олег Викторович (21.12.2025 09:27)

Подпись автора

Будьте здоровы и счастливы.

0

902

#p230675,Олег Викторович написал(а):

Мы рассматриваем по личному применению, а не в больнице.
2 часа и так каждый день кто так будет лично на себе применять

#p230675,Олег Викторович написал(а):

Мы рассматриваем по личному применению, а не в больнице.
2 часа и так каждый день кто так будет лично на себе применять ?

добрый день Олег Викторович.
у нас не больничное использование.
мы когда писали разрешительные заключения в Куйбышеве, в прошлом веке, то с завода Масленникова нам подарили штук 6 аксонов. попробовали..понравилось.. эффект в воздействии на нервную систему есть. ..-органы стимулируются и управление в эксплуатации не сложное. на каждый прибор по два-три желающих.. с батарейками для некоторых наших участников раззор. .. -очень плотный график эксплуатации.
покупали всякие аккумуляторы.. о некоторых типах Valerun  рассказал .. можно  и так использовать .. но для нас лучше исользовать универсальные ..унитарные источники питания. .. а наличие в природе двуполярных преобразователей вообще позволит уйти к одной перезаряжаемой батарейке 18650.
так то я не призываю. к модернизациям..просто как вариант и мож кому то еще пригодится. ..-не у всех же магаз Ленита под боком. у меня крона только в тестере стоит.. и служит долго потому что попаять чего то это у меня не основное..а как хобби... в свободное время.

+4

903

#p230673,Олег Викторович написал(а):

Где вы такое вообще встречаете, более 1000 мА минимум и несколько лет ёмкость держат без проблем качественные.

https://dzen.ru/a/Y8Zx3DhDxEuKFcgq?yscl … k882486456

8-)

Отредактировано vorchun (21.12.2025 11:26)

0

904

#p230673,Олег Викторович написал(а):

Встречалась у меня крона 9 лет работала, на радиостанции бочки шли, вообще у меня в приборе уже более 25 лет стоят и работают.

Аккумуляторы GP у меня типа крона, им уже минимум 30 лет в идеальном рабочем состояние.

Чудеса да и только. Во многое могу поверить, но не в это, извините)))

+1

905

https://upforme.ru/uploads/0001/48/78/2003/267492.jpg
https://upforme.ru/uploads/0001/48/78/2003/454303.jpg
https://upforme.ru/uploads/0001/48/78/2003/131280.jpg
https://upforme.ru/uploads/0001/48/78/2003/485344.jpg

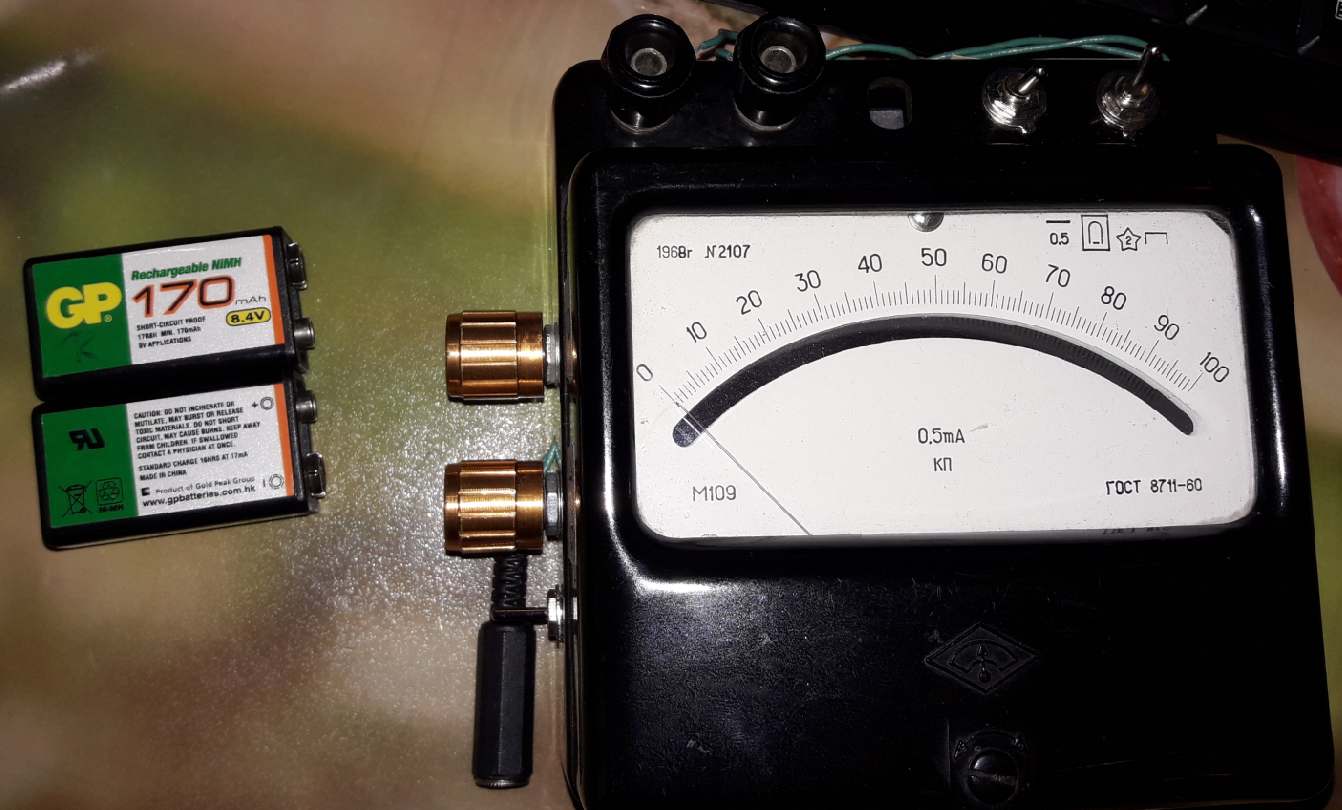

Вот в приборе Фолля, там 4 средние бочки батареи им точно не менее 25 лет.
Прибор по прежнему рабочий, там одна микросхема 1208.

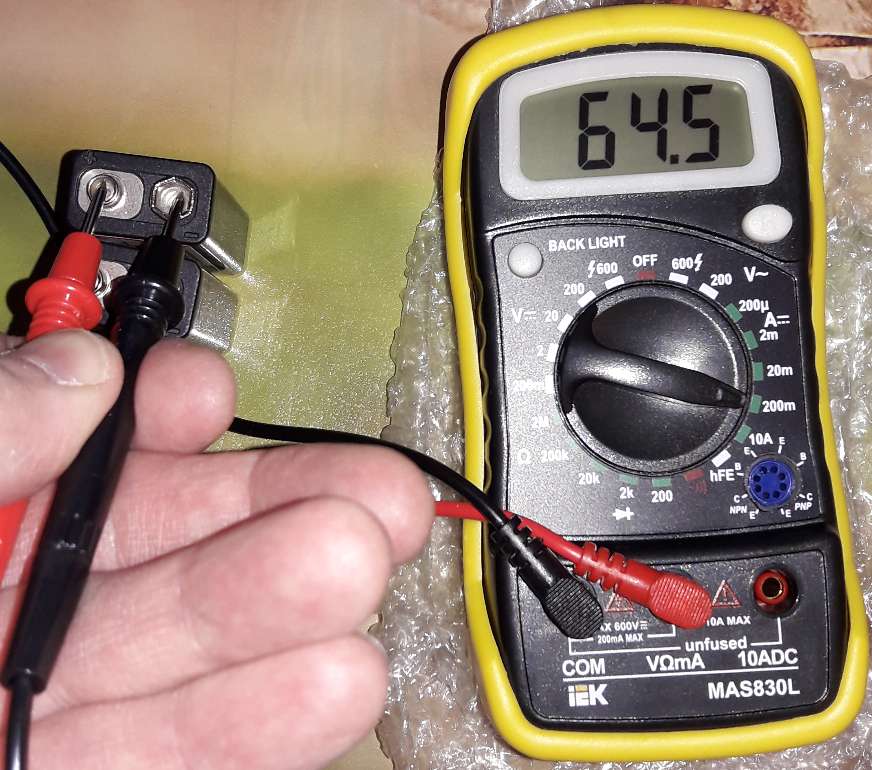

Вот аккумуляторы уже забыл вообще когда их заряжал и тем не менее в них ещё есть ток.
На обоих аккумуляторах напряжение почти одинаковое 8 с копейками вольт.
Их мне подарил друг в году наверно 2005 и они уже тогда были давно в эксплуатации.
Даже сейчас если поставить на зарядку зарядятся.
И что, могу эти аккумуляторы к примеру поставить в Эледиа и ещё будут работать, там ток то до 100 мкА у меня максимум.
А та крона что 9 лет была синяя Даэву или как там её стояла в Эледиа.

Отредактировано Олег Викторович (21.12.2025 14:33)

Подпись автора

Будьте здоровы и счастливы.

0

906

#p230599,vorchun написал(а):

преобразователи -конвертеры вносят в цепи питания приборов высокачастотный импульсный шум на высокочастотных гармониках преобразователя. что может негативно сказаться на результатах измерений и результатах применения поэтому во всех приборах было питание зашунтировано дополнительным керамическим малоиндукционным конденсатором в несколько десятков нанофарад.
вот вроде бы все.

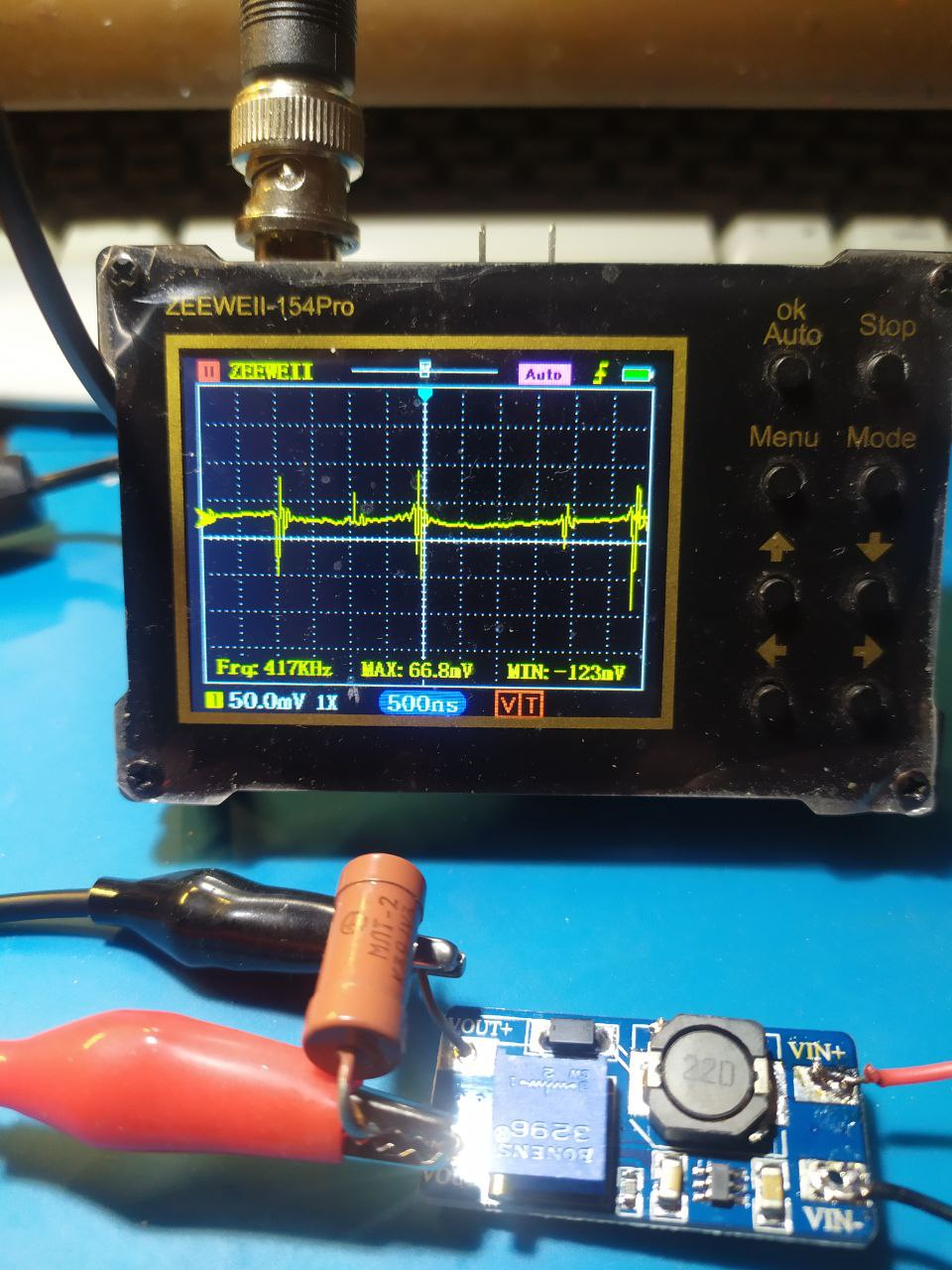

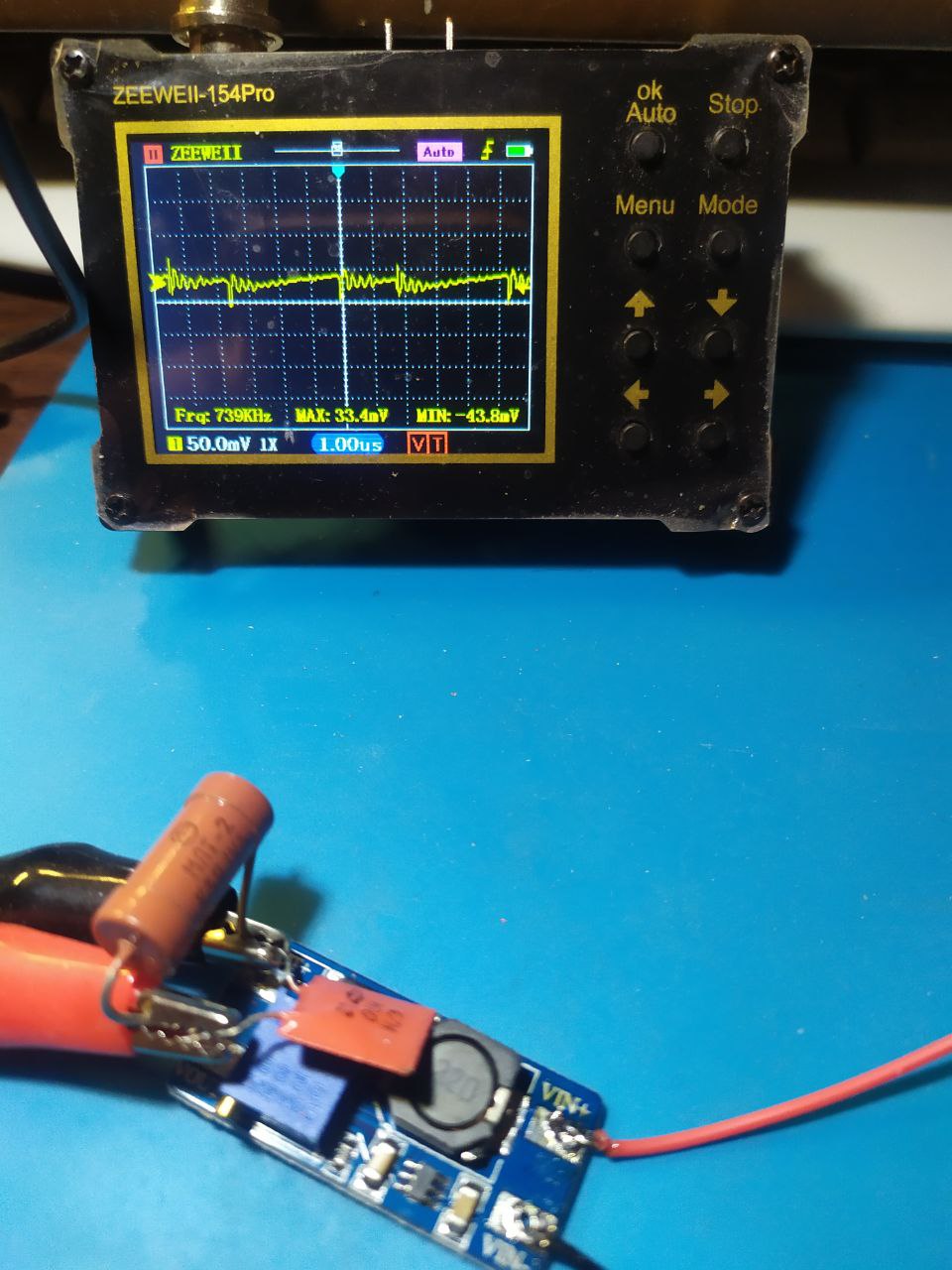

Васильевич, привет! Попробовал я зашунтировать выход повышайки с нагрузкой 300 Ом конденсатором 47nF , да, пульсация снизилась раза в два.
https://upforme.ru/uploads/0001/48/78/6607/980832.jpg
https://upforme.ru/uploads/0001/48/78/6607/383387.jpg

Отредактировано Valerun (21.12.2025 16:54)

0

907

#p230673,Олег Викторович написал(а):

Аккумуляторы GP у меня типа крона, им уже минимум 30 лет в идеальном рабочем состояние.

30 лет это конечно я точно перебрал, около 20 лет типа того. :D

Отредактировано Олег Викторович (21.12.2025 17:11)

Подпись автора

Будьте здоровы и счастливы.

0

908

#p230701,Олег Викторович написал(а):

30 лет это конечно я точно перебрал, около 20 лет типа того. :D

Олег Викторович, извини, я точно не записывал, но у меня наверное больше года вряд ли они живут...)))
Наверное это от человека зависит... вот такое я......)))

0

909

#p230701,Олег Викторович написал(а):

30 лет это конечно я точно перебрал, около 20 лет типа того

ну и на фото у вас всеж не батарейка крона а аккумуляторы крона литиевые 8 вольт. у них может быть и низкий саморазряд и емкость 1000 мА\час.

0

910

#p230699,Valerun написал(а):

я зашунтировать выход повышайки с нагрузкой 300 Ом конденсатором 47nF , да, пульсация снизилась раза в два.

вот теперь вы поняли о чем я говорил. надо конденсатор ставить 100 нФ .. ну и методом подбора..
на малых токах нагрузки прямая линия уровня питания на ослике..будет просто чуть толще..и вот это и есть шум.. на  высоких частотах если угадать с этим конденсатором то выход питания практически от батарейки не отличается. если всеж " пила" будет просматриваться можно еще и электролит конденсатор добавить.
с уваж.

Отредактировано vorchun (21.12.2025 18:30)

0

911

#p230708,vorchun написал(а):

вот теперь вы поняли о чем я говорил. надо конденсатор ставить 100 нФ .. ну и методом подбора..

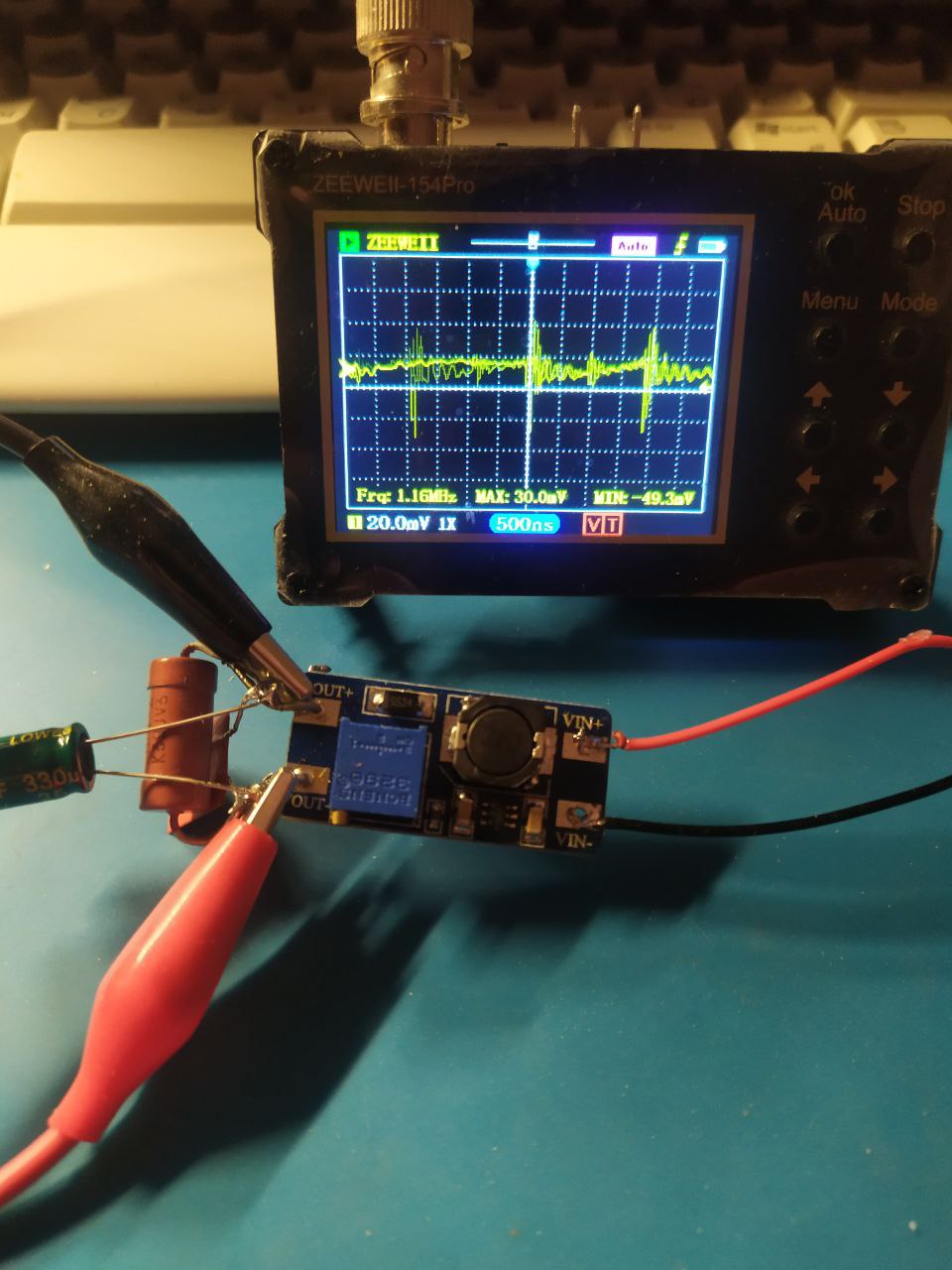

Васильевич, конечно я попробовал разные... до 0,15 mkF и на 47 nf было самое лучшее.

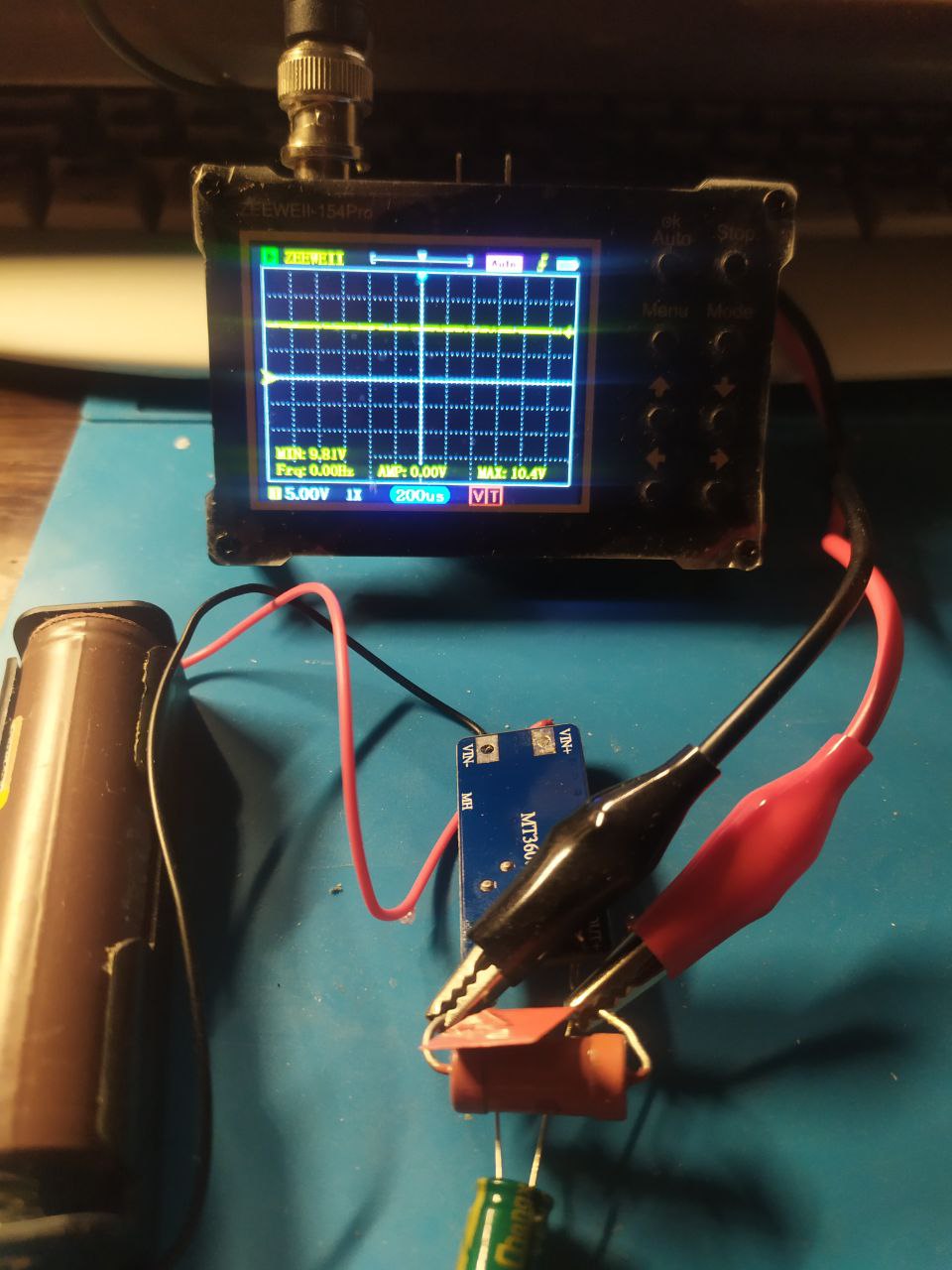

Вот попробовал добавить электролит на 330 mkF, ну чуток выровняло, но не более.https://upforme.ru/uploads/0001/48/78/6607/552652.jpg

Отредактировано Valerun (21.12.2025 19:19)

0

912

#p230713,Valerun написал(а):

до 0,15 mkF и на 47 nf было самое лучшее.
Вот попробовал добавить электролит на 330 mkF, ну чуток выровняло, но не более.

добрый день уважаемый Valerun
а конденсатор 0.15 мкф точно был не пленочный ?..а керамический высокочастотный.
ну и может такую картину давать большой ток нагрузки...-дешевские китайские преобразователи иногда ток отдать могут гораздо меньше чем заявлено.
  по картинке вижу только две причины..-кондюк под вопросом и перегруз по току ..при перегрузе дроссель... индуктивность "звенеть" начинает..  (иногда на щупы осциллографа наводка идет )
с уваж.

Отредактировано vorchun (22.12.2025 10:31)

0

913

#p230713,Valerun написал(а):

Вот попробовал добавить электролит на 330 mkF, ну чуток выровняло, но не более.

Питание это конечно важно, так посмотрите сам сигнал выход, там есть на нём влияние питания ?
Если нет то и нет печали.

Подпись автора

Будьте здоровы и счастливы.

0

914

https://upforme.ru/uploads/0001/48/78/2003/999556.jpg
https://upforme.ru/uploads/0001/48/78/2003/805321.jpg

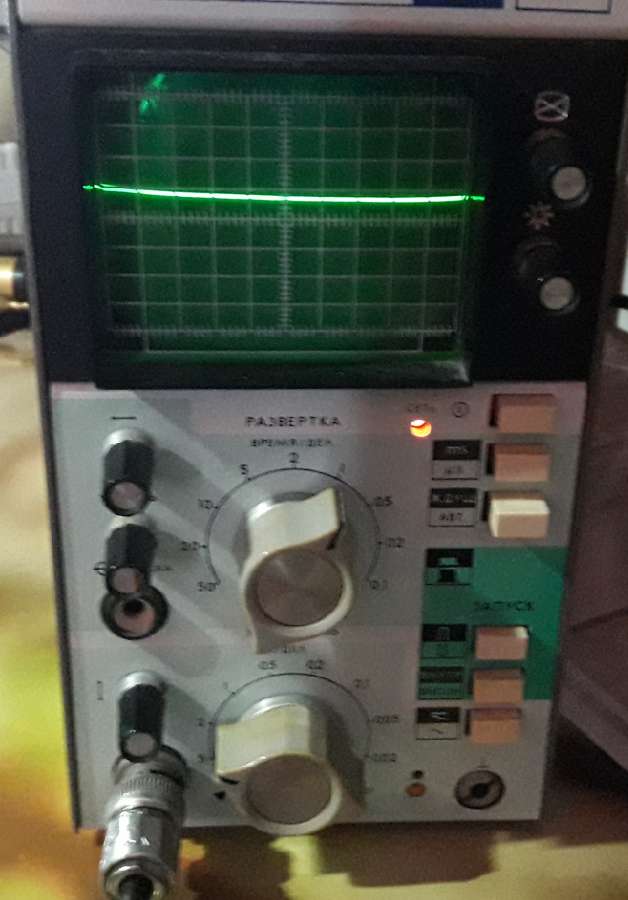

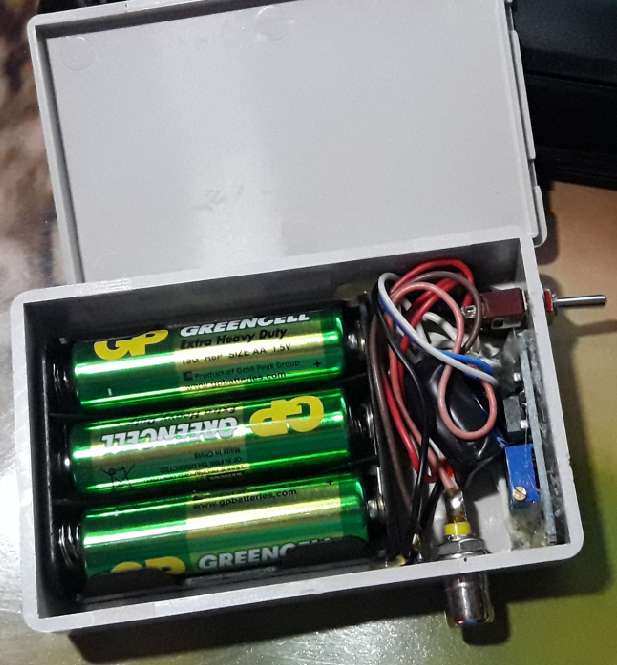

Преобразователь, выставлено 12 вольт.
Стоит на выходе постоянный и электролит, номиналы уже забыл.
Как есть прямая линия без искажений и помех.

https://upforme.ru/uploads/0001/48/78/2003/924893.jpg

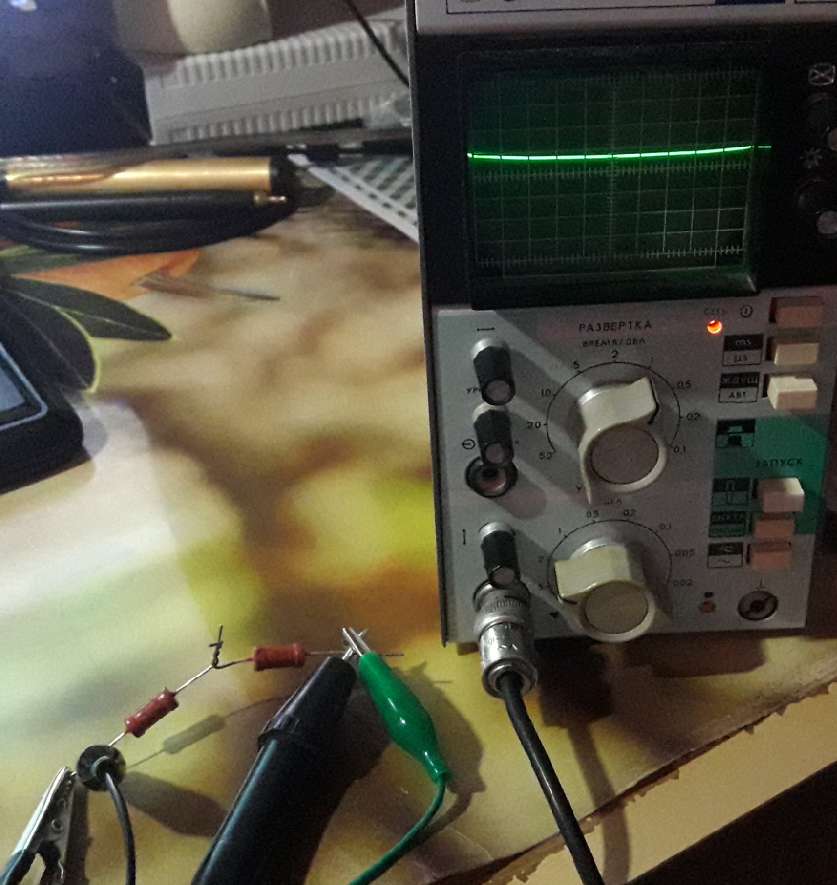

Два последовательных по 220 Ом подцепил нагрузку, линия без искажений, как и была без нагрузки.

На таком осциллографе так выдаёт, на цифровом возможно тоже такие помехи будет выдавать как на фото постами выше.
Просто лень доставать свой цифрой, всё подключать и проверять.

Отредактировано Олег Викторович (22.12.2025 12:16)

Подпись автора

Будьте здоровы и счастливы.

0

915

#p230734,Олег Викторович написал(а):

На таком осциллографе так выдаёт, на цифровом возможно тоже такие помехи будет выдавать как на фото постами выше.

Я думаю, что это все какие то помехи. Этим осц. я измерял чисто переменную составляющую именно на выходе повышайки, а так то тоже прямую линию показывает ))). Я с этим маленьким осц. еще толком и не разобрался)))https://upforme.ru/uploads/0001/48/78/6607/807840.jpg

Отредактировано Valerun (22.12.2025 16:37)

+2

916

#p230755,Valerun написал(а):

Этим осц. я измерял чисто переменную составляющую именно на выходе повышайки.

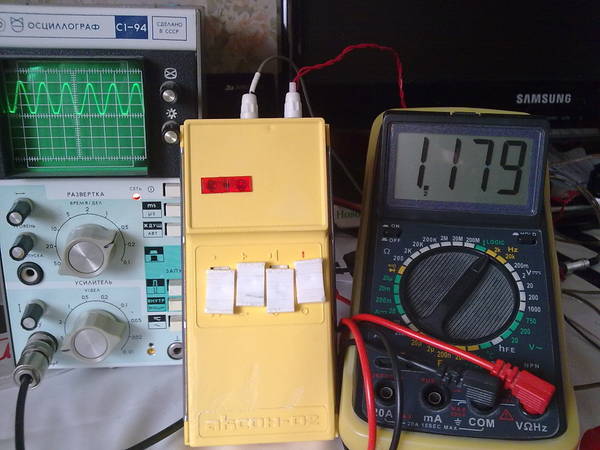

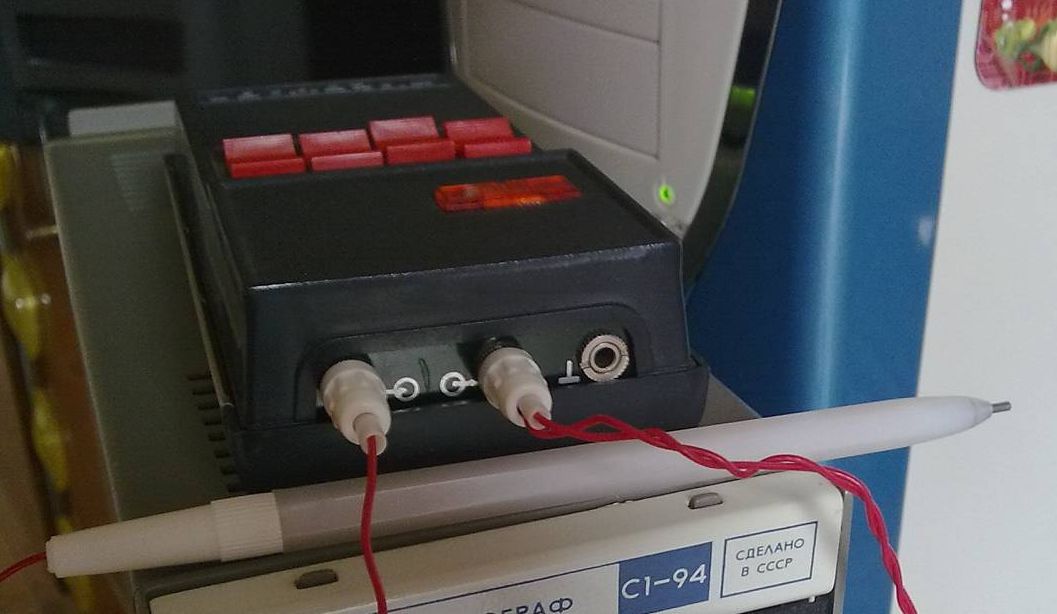

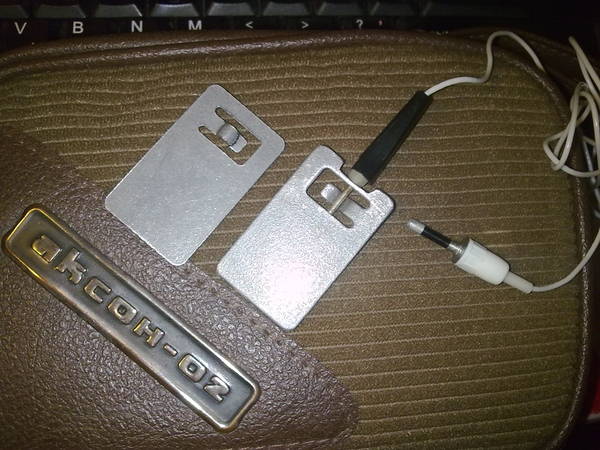

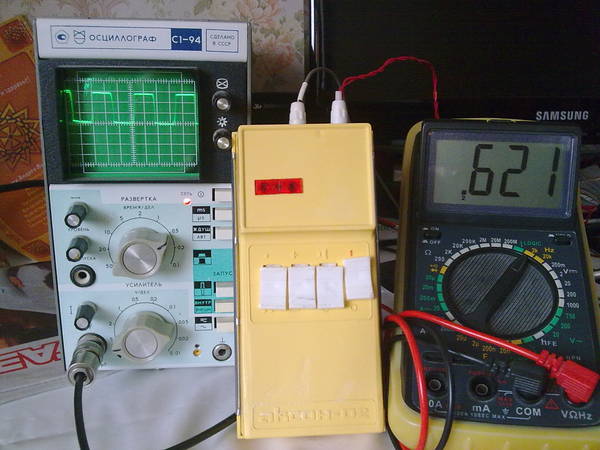

Так замерьте выход на электродах Аксон (точнее с выхода на осциллограф. ), будет там фонить сигнал или нет.
Там от синуса переход в прямоугольный в зависимости от сопротивления на электродах.
Сам сигнал там был чистый когда замерял.

https://upforme.ru/uploads/0001/48/78/2003/916043.jpg
https://upforme.ru/uploads/0001/48/78/2003/798054.jpg
https://upforme.ru/uploads/0001/48/78/2003/79378.jpg
https://upforme.ru/uploads/0001/48/78/2003/232807.jpg
https://upforme.ru/uploads/0001/48/78/2003/629899.jpg
https://upforme.ru/uploads/0001/48/78/2003/437796.jpg
https://upforme.ru/uploads/0001/48/78/2003/168312.jpg
https://upforme.ru/uploads/0001/48/78/2003/575531.jpg

Отредактировано Олег Викторович (22.12.2025 16:56)

Подпись автора

Будьте здоровы и счастливы.

+1

917

Мало кто знает, но ещё в 97 году была разработана следующая модель прибора Аксон уже в современном виде с монитором, блоком анализа и памятью где выдавались параметры и т.д.
Авторы заявители Емельянов И.В. и Степанова Е.Д.
В первом режиме всё равно по осциллографу тяжело находить и определять проблемы, всё проще и нагляднее во втором режиме.
Взял от туда
УСТРОЙСТВО ДЛЯ КОНТРОЛЯ И КОРРЕКЦИИ СОСТОЯНИЯ ФУНКЦИЙ ОРГАНИЗМА
МПК А61 N 1/18, 1/32, 1/36, А61В, 5/05
Там описан режим работы Аксон 1 и 2 и то что есть в новом, но там тот же сам принцип как и в Аксон 2.

Далее

Электростимулятор «АКСОН - 02», состоит из потенциального и нулевого электродов, источника постоянного тока, операционного усилителя с избирательной RC-цепью, ручного переключателя режима работы, формирователя сигнала со схемой выделения информативных признаков, светового и звукового индикаторов.
Это устройство кроме регистрации импульсной активности на возмущение постоянным током, позволяет дополнительно регистрировать адаптивную реакцию организма, возникающую в форме изменении сопротивления организма при возмущении его пульсирующим током. В этом режиме основным информативным признаком является время изменения частоты самовозбуждения усилителя, в цепь положительной обратной связи которого подключается участок организма с адаптивно изменяющимся сопротивлением.
В обоих описанных режимах работы устройства «АКСОН - 02» регистрируемые сигналы дают достоверную информацию о состоянии органа или его функции и позволяют реализовать дозированное корректирующее воздействие при различных заболеваниях. При этом следует отметите, что результирующее сопротивление RC-цепи определяется не только параметрами схемы, но и эквивалентным сопротивлением пациента (между потенциальным и нулевым электродами), в результате чего появляется принципиальная возможность контроля и коррекции состояния функций организма, причем - даже при отсутствии импульсной ответной реакции организма на воздействие постоянным электрическим током.

Аксон 02 и новая модель отличается только выводом информации, но сама работа практически одинаковая.

Заявляемая полезная модель работает следующим образом.
Пассивный электрод 2 берется в руку или устанавливается на соответствующий участок кожи пациента, а в зоне кожной поверхности, соответствующей исследуемому органу (зона Захарьина-Геда ), перемещается и устанавливается в произвольной точке потенциальный точечный электрод 1, при этом через него пропускается постоянный или пульсирующий ток (в зависимости от выбранного режима работы).
Заявляемое устройство имеет два режима работы:
- в первом режиме возмущение контура пациента осуществляется постоянным током величиной порядка 27 мкА и регистрируется время адаптивной реакции организма в форме импульсной активности;
- во втором режиме возмущение контура пациента производится пульсирующим током с постоянной составляющей не более 30 мкА и переменной составляющей не более 10 мкА с одновременной регистрацией времени адаптивной реакции организма путём контроля изменения частоты самовозбуждения операционного усилителя в диапазоне 800 Гц (норма) 1200 Гц (патология).
Первый режим работы (контрольный)
В этом режиме (который включается оператором или автоматически блоком переключения режимов работы 4 путём изменения параметров RC- цепи 6 таким образом, чтобы заведомо исключить возможность самовозбуждения операционного усилителя 5) при установленном на кожу нулевом электроде 2 и касании потенциальным электродом 1 кожи в зону исследования через ключевое устройство 7 с источника тока 3 подаётся постоянный ток величиной 27 мкА.
На данное возмущение организм отвечает адаптивной реакцией, выраженной в форме импульсных сигналов. Эти сигналы при включённом состоянии ключевого устройства 7 поступают на вход операционного усилителя 5 и с его выхода - на вход логического блока 8, где после выделения информативных признаков осуществляется обработка полученной информации и формирование цифровых сигналов для остальных блоков устройства.
Таким образом, логический блок 8 обеспечивает решение следующих
задач:
- преобразование аналоговых сигналов с выхода операционного усилителя 5 в импульсную и цифровую форму;
- выявление и анализ информативных признаков, соответствующих режиму работы;
- измерение времени адаптивной реакции организма;
- выдачу команды на отключение устройства от пациента;
- выдачу команды на блок переключения режимов работы 4;
- нормирование сигнала по амплитуде и по длительности таким образом, чтобы обеспечить стабильную работу блока памяти 9 и цифрового индикатора 10.
Цифровая информация с выходного регистра логического блока 8 поступает на блок памяти 9, где осуществляется долговременное хранение в отдельных ячейках ряда диагностических параметров, в числе которых используется время воздействия на конкретные точки (не менее десяти) и суммарное время воздействия на организм за всю процедуру. Отображение запомненной информации может быть осуществлено на цифровом индикаторе 10 в любое время после окончания лечебно-диагностической процедуры и до начала следующей. Цифровой индикатор может содержать минимальное (достаточное для точного отображения) количество разрядов индикации и переключатель для поочерёдного вывода информации с различных ячеек блока памяти.
Информация об окончании адаптивной реакции организма (прекращение поступления импульсов на вход операционного усилителя 5) с одного из разрядов выходного регистра логического блока 8 подается на цифровой управляющий вход ключевого блока 7 для размыкания цепи источника постоянного тока 3, проходящей через электроды 1 и 2, участок тела пациента и входную цепь усилителя 5. Одновременно эта же информация поступает на цифровой управляющий вход блока переключения режимов 4 (в качестве команды подтверждения режима).
Второй режим работы (основной)
В этом режиме при установленном на кожу пассивном электроде 2 и касании потенциальным электродом 1 кожи в зоне исследования через ключевое устройство 7 с источника тока 3 также как и в первом режиме подаётся постоянный ток величиной 27 мкА. К этому току добавляется ток с амплитудой 10 мкА, возникающий в режиме самовозбуждения операционного усилителя 5, охваченного положительной обратной связью в диапазоне частот 800-1200 Гц, реализованной с помощью избирательной RC-цепи 6. Так как тело пациента оказывается включённым последовательно в цепь обратной связи операционного усилителя 5, то все изменения эквивалентного сопротивления организма приводят к изменению частоты самовозбуждения операционною усилителя 5, и по изменению этой частоты судят об адаптивной реакции организма. Сигналы, поступающие с выхода операционного усилителя 5 на логический блок 8, подвергаются анализу на предмет выявления информативных признаков. В частности, прекращение изменения частоты самовозбуждения свидетельствует о наступлении адаптации организма пациента к данному возмущению, а величина частоты самовозбуждения характеризует степень приближения к норме или патологии.
Запоминание и отображение информации о длительности времени адаптации к возмущению и суммарном времени воздействия на организм пациента производится в блоке памяти 9 аналогично тому, как это делалось в первом режиме работы устройства.
По окончании воздействия пульсирующим током в основном режиме работы с выхода логического блока 8 поступает команда на ключевое устройство 7 для принудительного размыкания цепи пациента, затем с помощью блоков 4 и 7 по командам логического блока 8 (или по командам оператора) производится контрольное включение режима возмущения постоянным током (первый режим) с целью оценки эффективности проведённого лечебного воздействия.

Проведенные клинические испытания показали:
- положительное воздействие устройства на иммунную и эндокринную системы;
- возможность коррекции состояния организма для компенсации влияния вредных производственных и экологических факторов: возможность обеспечения строго дозированного воздействия.
Удобство от использования заявляемой полезной модели заключатся в повышении степени автоматизации разовых процедур и курса лечения в целом, и, следовательно, в исключении возможности передозировки, что позволяет проводить оценку состояния функций и систем организма у больных, находящихся в бессознательном состоянии, а также у грудных детей. Заявляемое устройство просто в обращении, безотказно в работе и имеет большое время непрерывной работы.
Возможность осуществления заявляемой полезной модели обеспечивается выбором общеизвестных схемотехнических решений отдельных блоков, выбором доступной элементной базы и подтверждается изготовленными макетными образцами.
В заявляемой полезной модели применён оригинальный жидкокристаллический цифровой индикатор производства Минского ПО «Интеграл».
Электропитание устройства осуществляется от двух батарей типа «Корунд» или двух аккумуляторов 7Д-0.125-У1.1.
Таким образом, решение поставленной авторами задачи обеспечивается в заявляемой полезной модели совокупностью следующих отличительных признаков:
наличием логического блока, обеспечивающего преобразование аналоговых сигналов в цифровую форму, измерение необходимых

Т.е. для нас пользователей Аксон 02 просто дополнительная информация.
Многие давно подключают частотомер и смотрят частоту, низкая в норме высокая проблема.

Отредактировано Олег Викторович (22.12.2025 18:11)

Подпись автора

Будьте здоровы и счастливы.

+1

918

#p230756,Олег Викторович написал(а):

Так замерьте выход на электродах Аксон (точнее с выхода на осциллограф. ), будет там фонить сигнал или нет.

Вот и начались проблемы))) А Аксон то видимо не работает... (вот хорошо Вы Олег Викторович показали, что у Вас на выходе Аксона, а у меня мозга и не сработала проверить) импульсов то нет..., а я питание делаю, не тем мне надо заниматься))). Вот чем форум и хорош - даже в пустую голову можно что то вложить))), спасибо. Ладно, пока отложим, мне на похороны надо завтра ехать к сожалению, потом займусь.

0

919

#p230772,Valerun написал(а):

импульсов то нет

Наложение частоты идёт только во втором режиме прибора, возможно у вас стоит первый режим.

Подпись автора

Будьте здоровы и счастливы.

0
