здравствуйте уважаемый Valerun

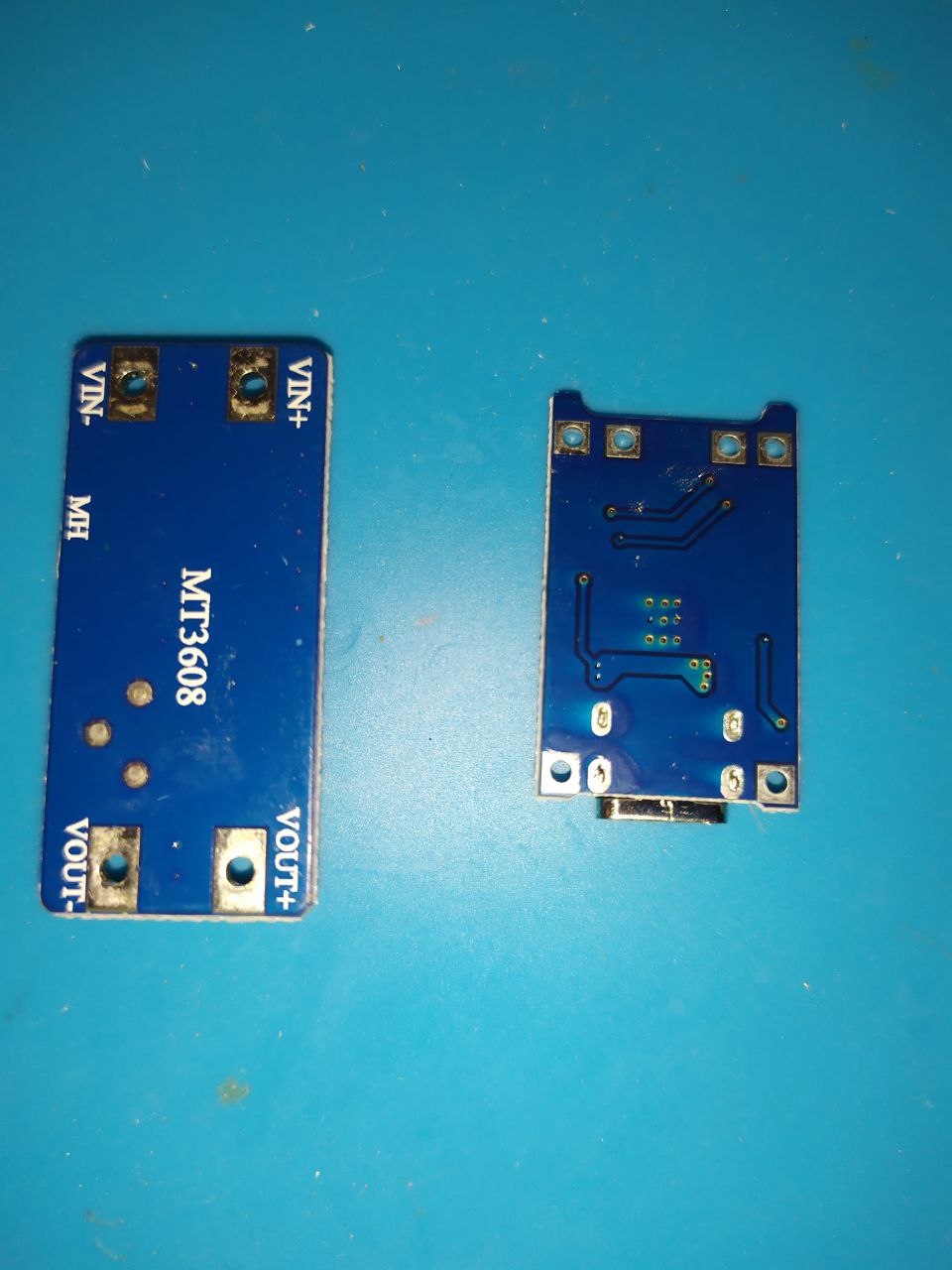

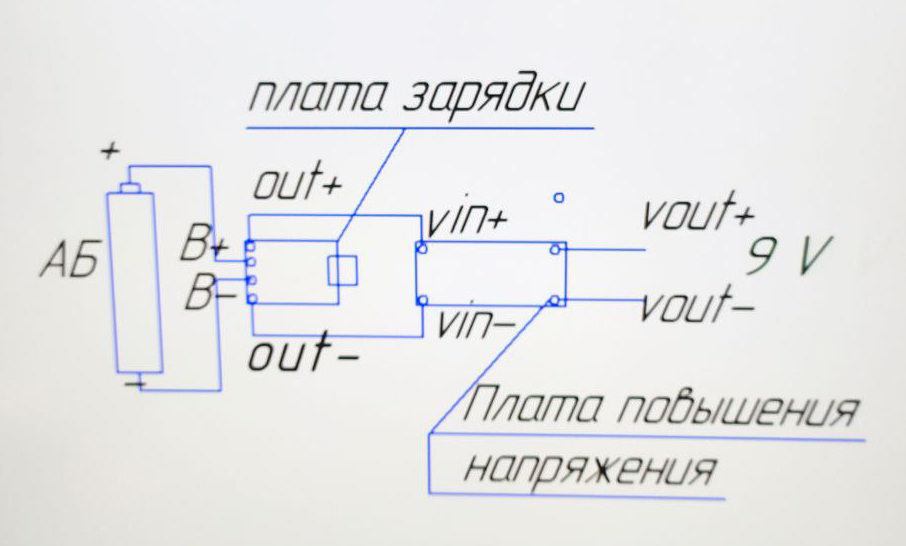

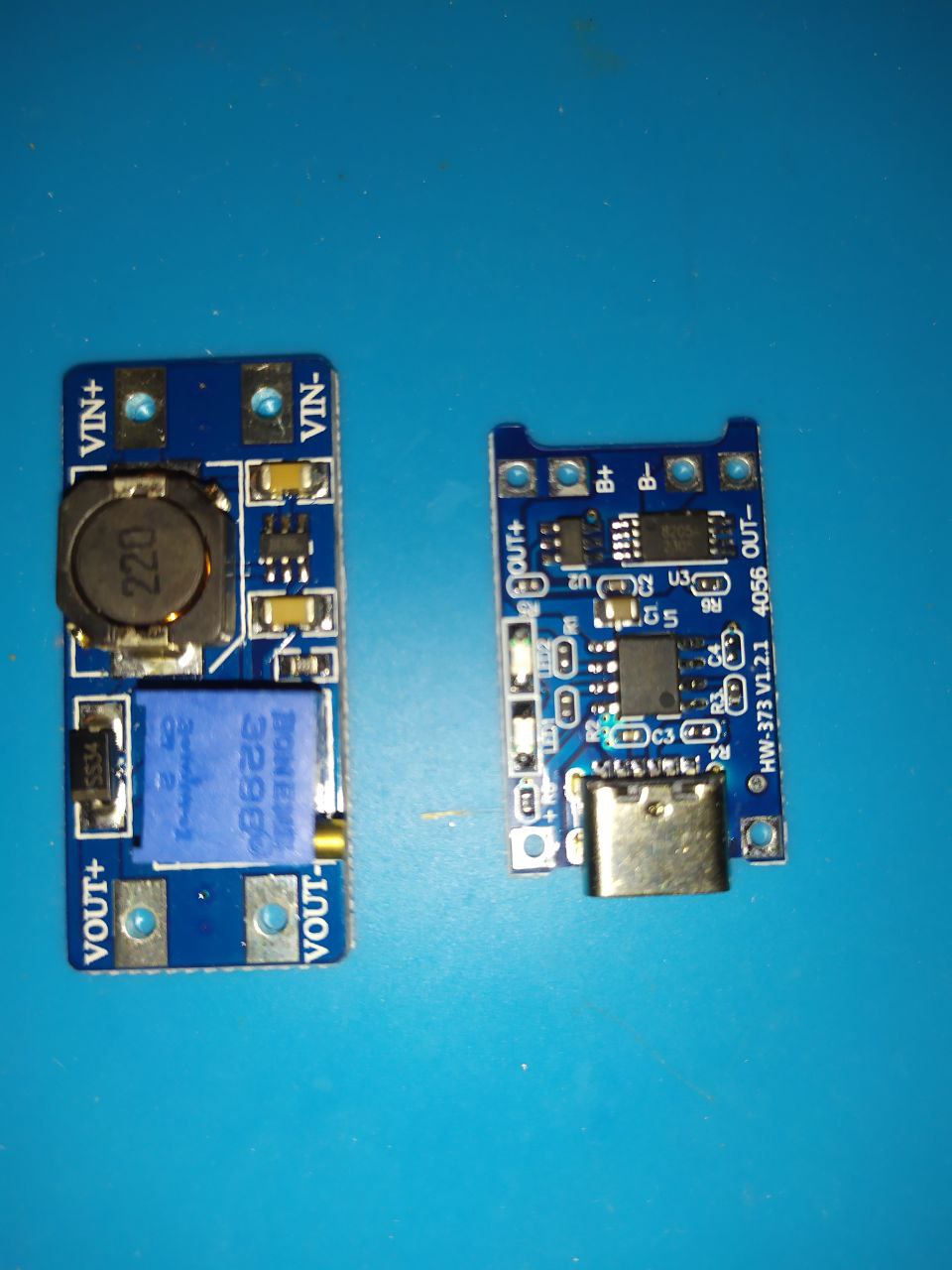

решение в общем то правильное и малозатратное. но есть небольшое НО!.. платка повышайка отжирает нормально ток из батарейки даже когда прибор выключен. . я по такой системе вставлял в некоторые свои приборы ..в результате пришлось ставить выключатель между комплектом батарейка -зарядная платка и повышающей платой.
в некоторых приборах это было удобно..просто перенеся разрыв выключателя в это место а выход платы повышающей напрямую к цепям прибора.
в Аксоне по сути  используется двуполярный источник 18 вольт со средней точкой. наверняка есть в природе и такие платки повышайки.. попробую поискать и выложу если найду.
с уваж Васильевич

привет.
ну в общем правильно все. мы все стараемся в общем то использовать то что здесь и сейчас из подручных материалов . вам спасибо за "оживление " темы  то на форуме сейчас все больше только теоретиков от ИИ..
ну в моем случае некоторые приборы использовались раз в полгода и сильно удивляли разряженным маленьким аккумулятором.

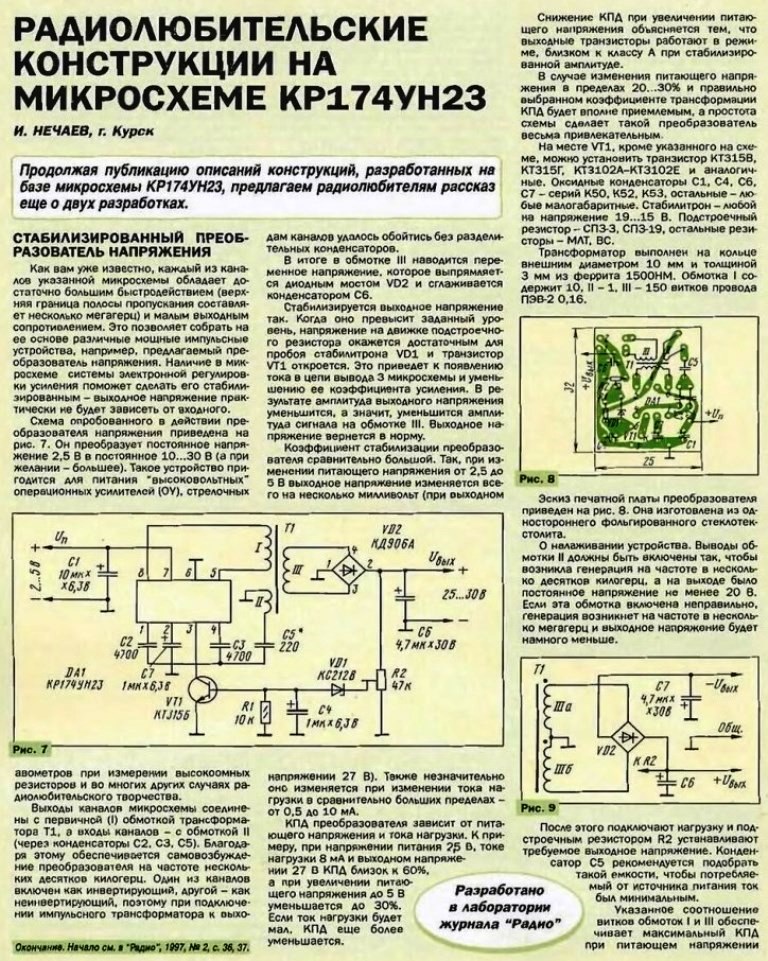

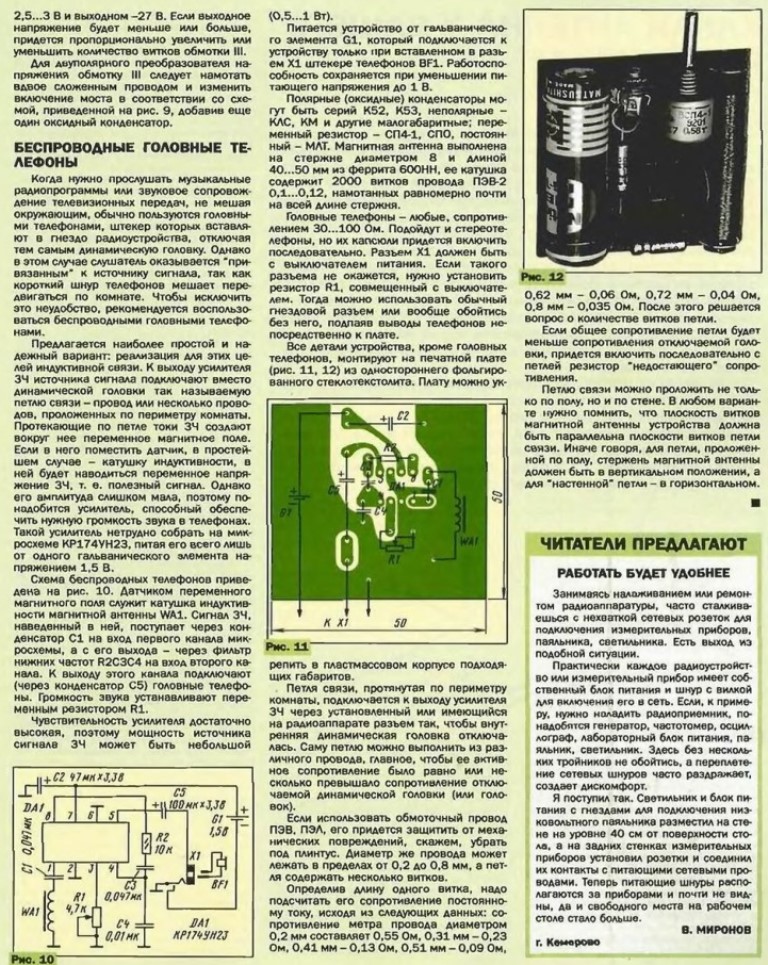

в итоге я где можно выключатель перенес а в других случаях собрал с какого то журнала Радио схемку на двух КТ315 и маленьком колечке и эта схема не потребляла ничего без нагрузки. ..где сейчас у меня эта схема не помню.(пригодилось радиотехническое заочное образование полученное как хобби    )
а по теме вот что "нарыл"  мож кому будет интересна инфа. -
https://diy-electronic.ru/dc-to-dc-converters1/

ну и куда без китайского собрата..  -
https://aliexpress.ru/wholesale?SearchText=DD1912PA&g=y&page=1&searchInfo=A/KIFz0iAG2rX4WGvG0j3GRrP+zxH20veY09w2GqP8uIo3ATdAtzXgkRybsG2h1TGoNeDEtdeWhN8v+tXALvTck8HKnzw3n8Lf3gCGt5kVlG3IkuFQAgt07gWC8VukJHXnEdnuzC4FnsT7ByYbU8BrbmYfgJAVYn2bawYwbY+skXxAx2BZuCg40x
вот тот конвертер который +\- 24 вольта как раз пригодится.. https://aliexpress.ru/item/100500938509 … 4149RHhwfH
с уваж Васильевич.

Отредактировано vorchun (20.12.2025 13:55)

Васильевич, привет! Не понял а почему +\- 24волта, если есть сразу +\- 9 вольт, как нам и надо?

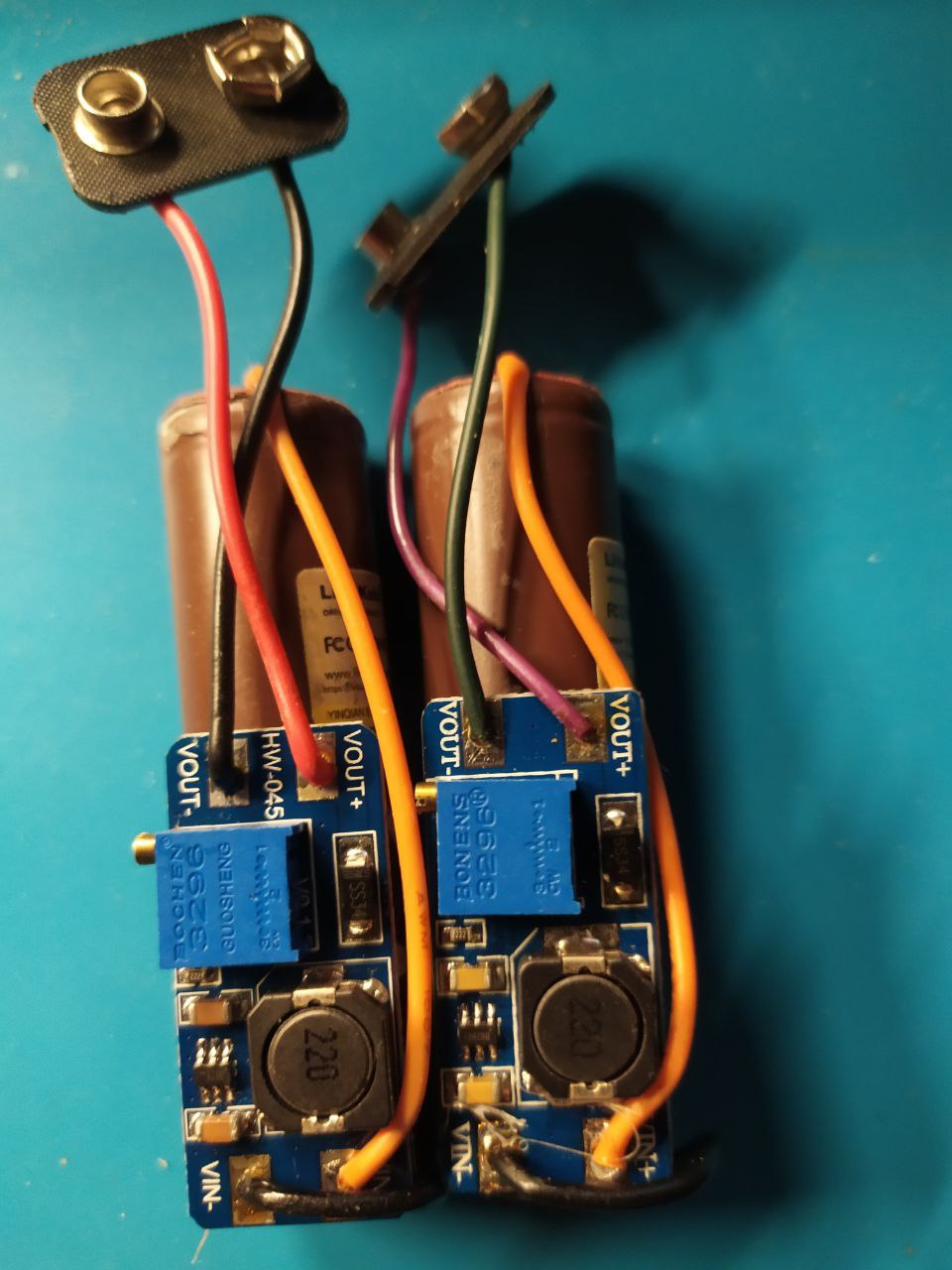

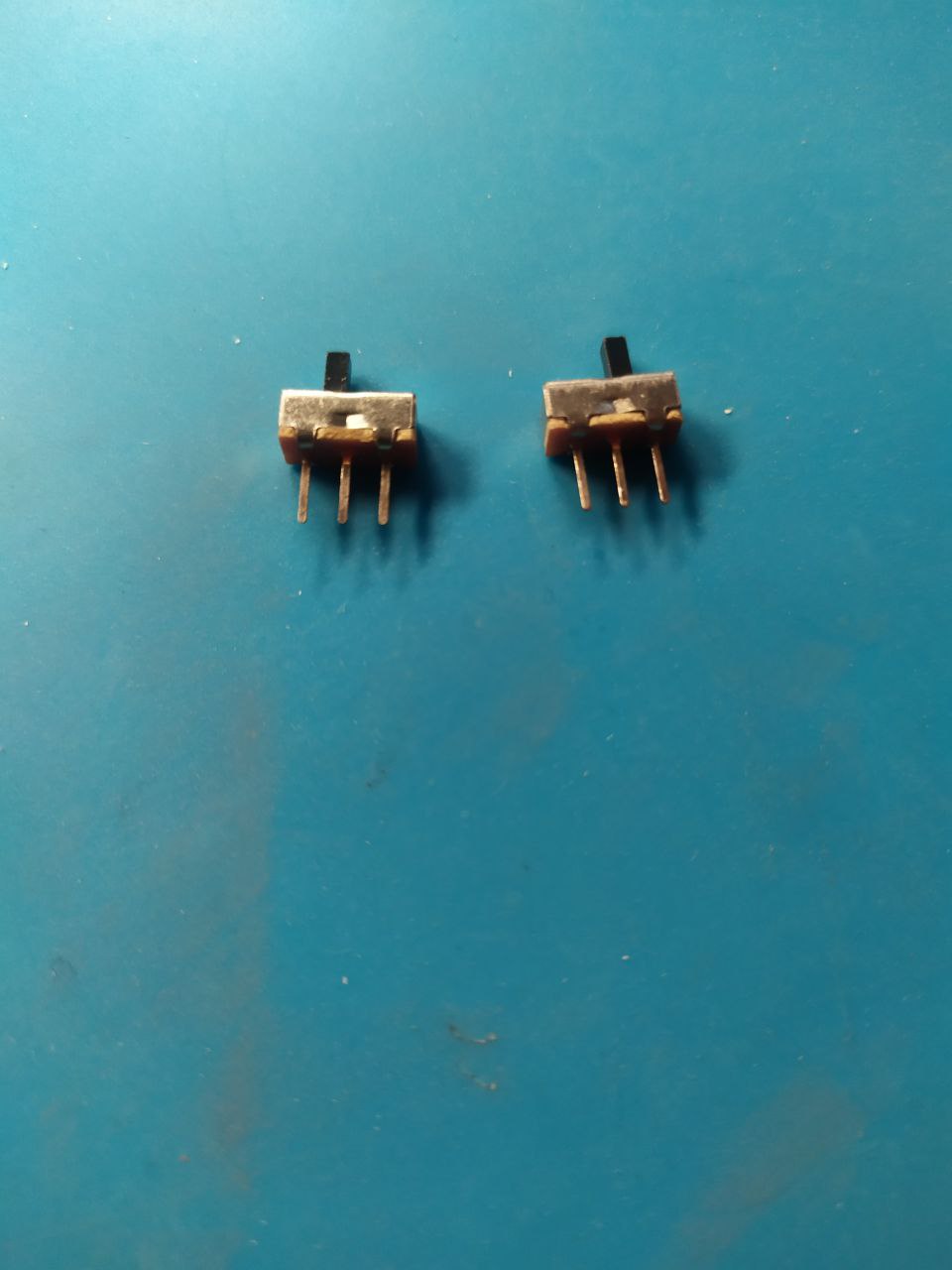

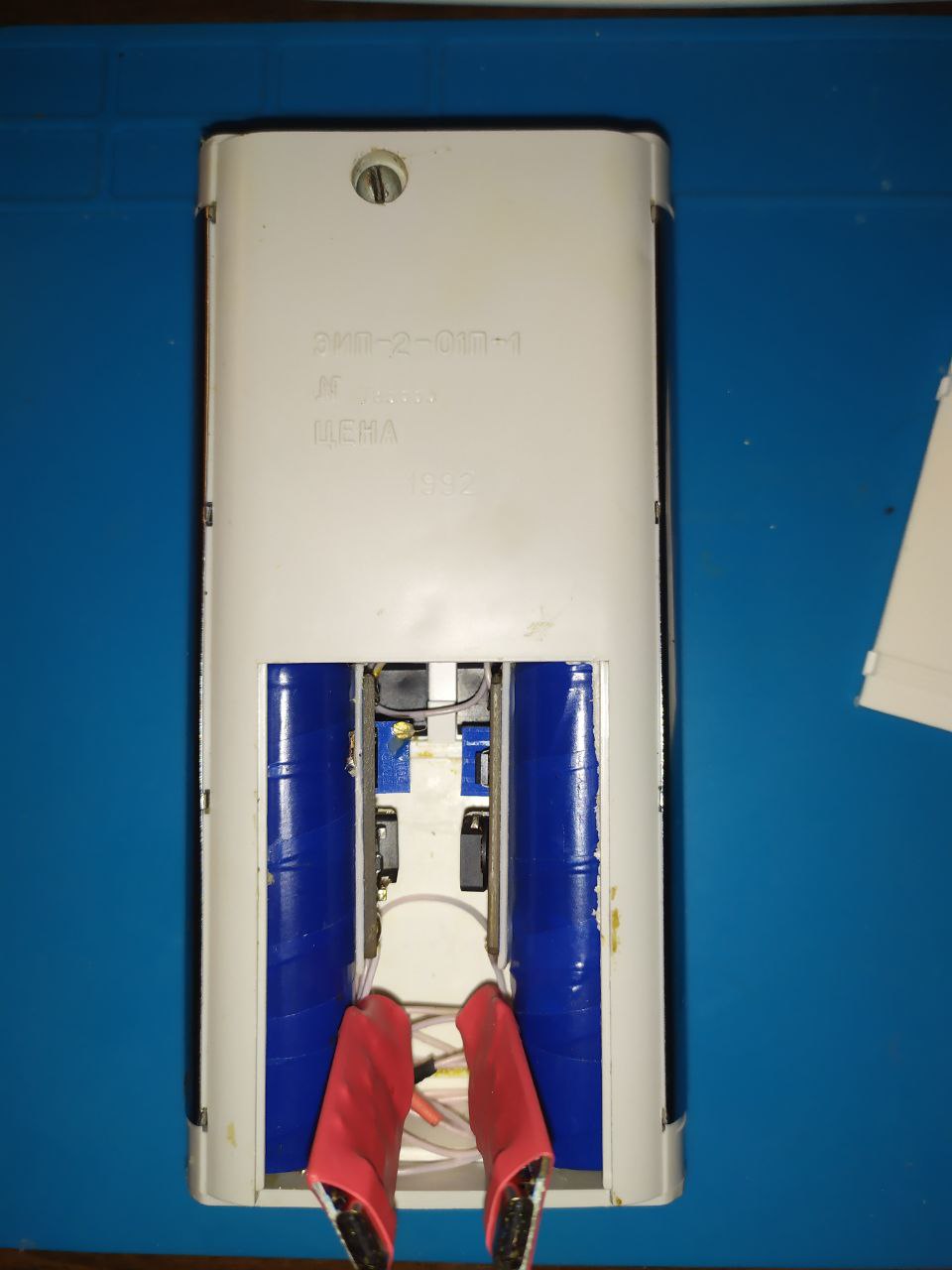

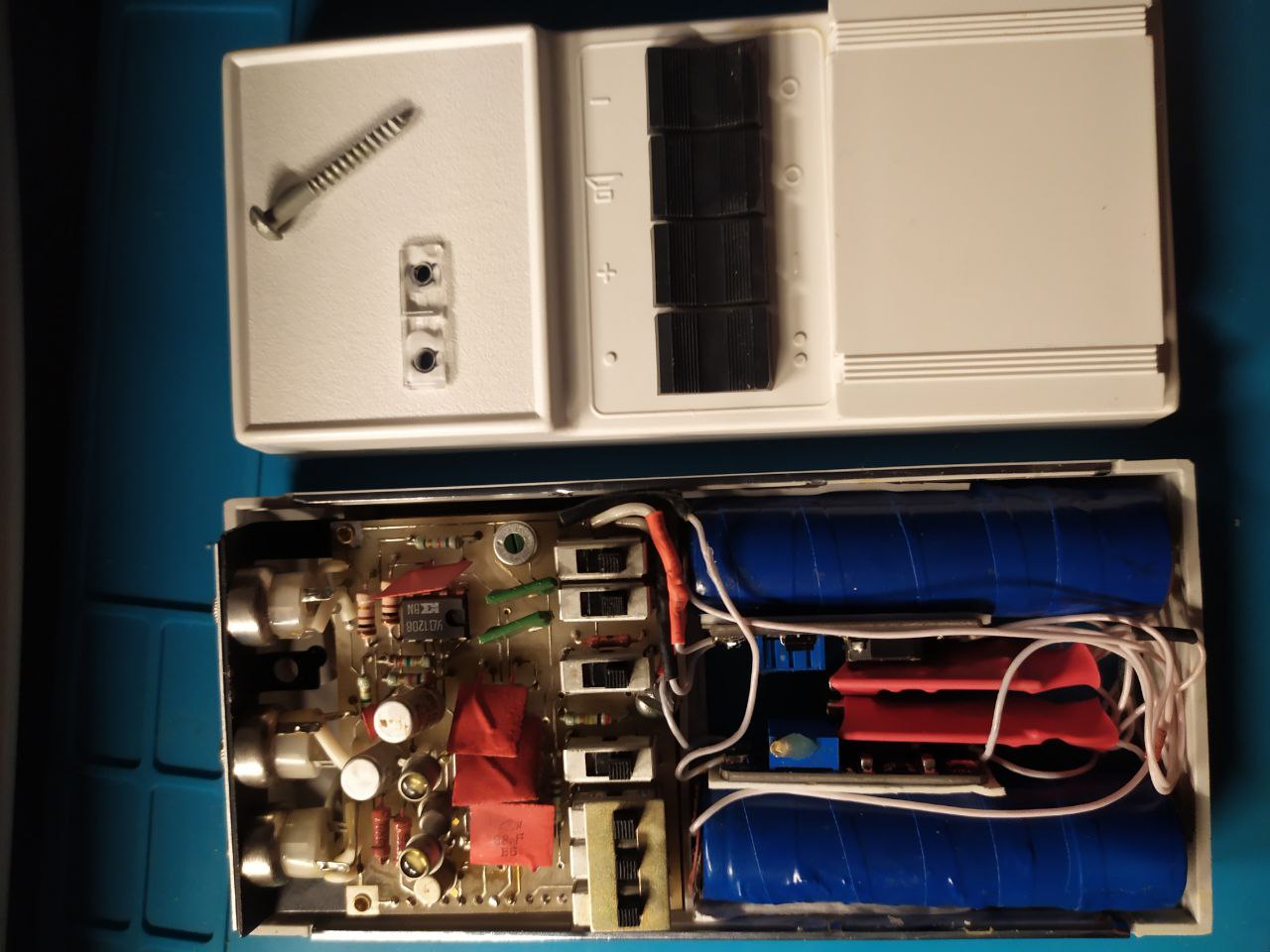

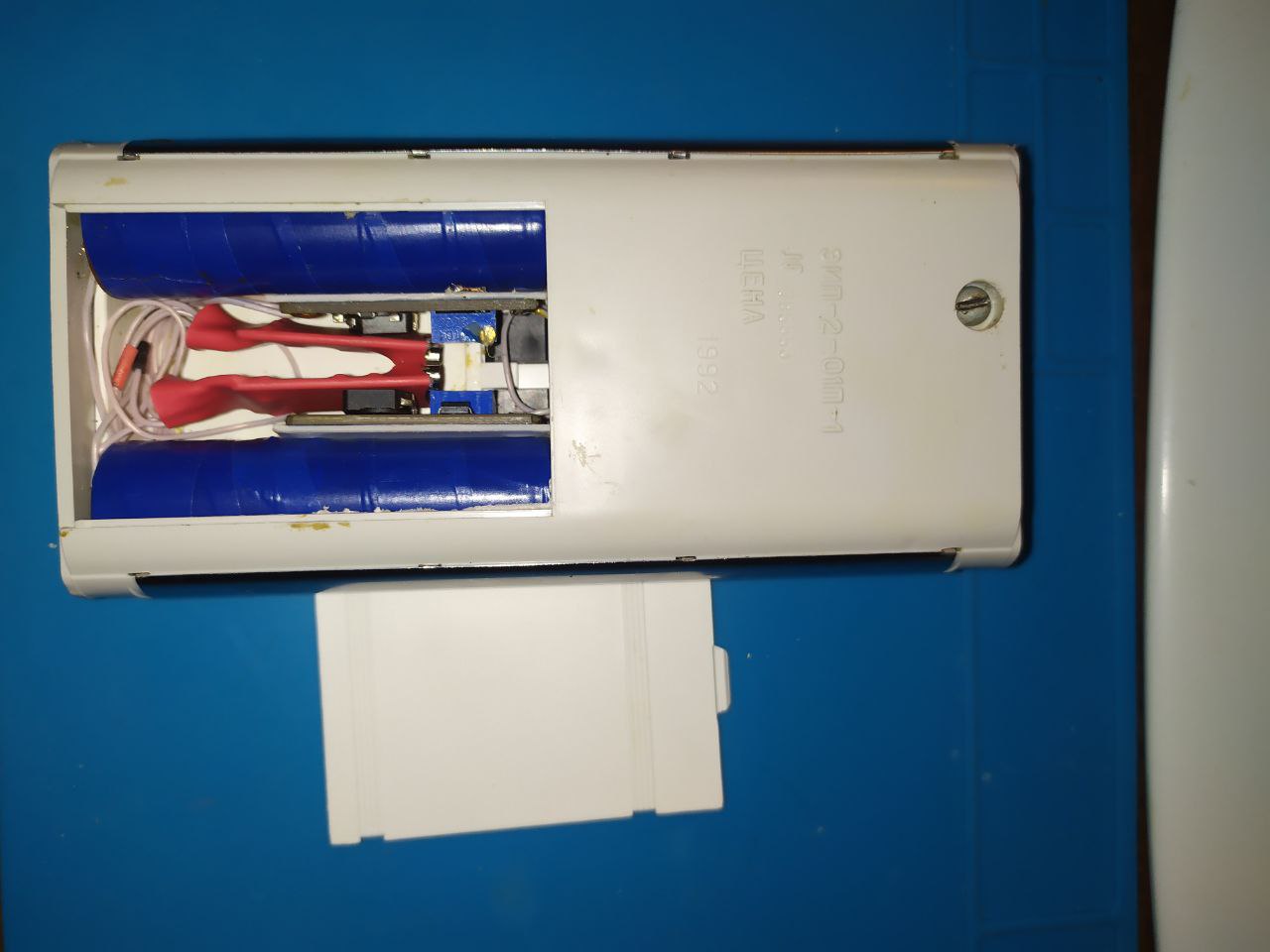

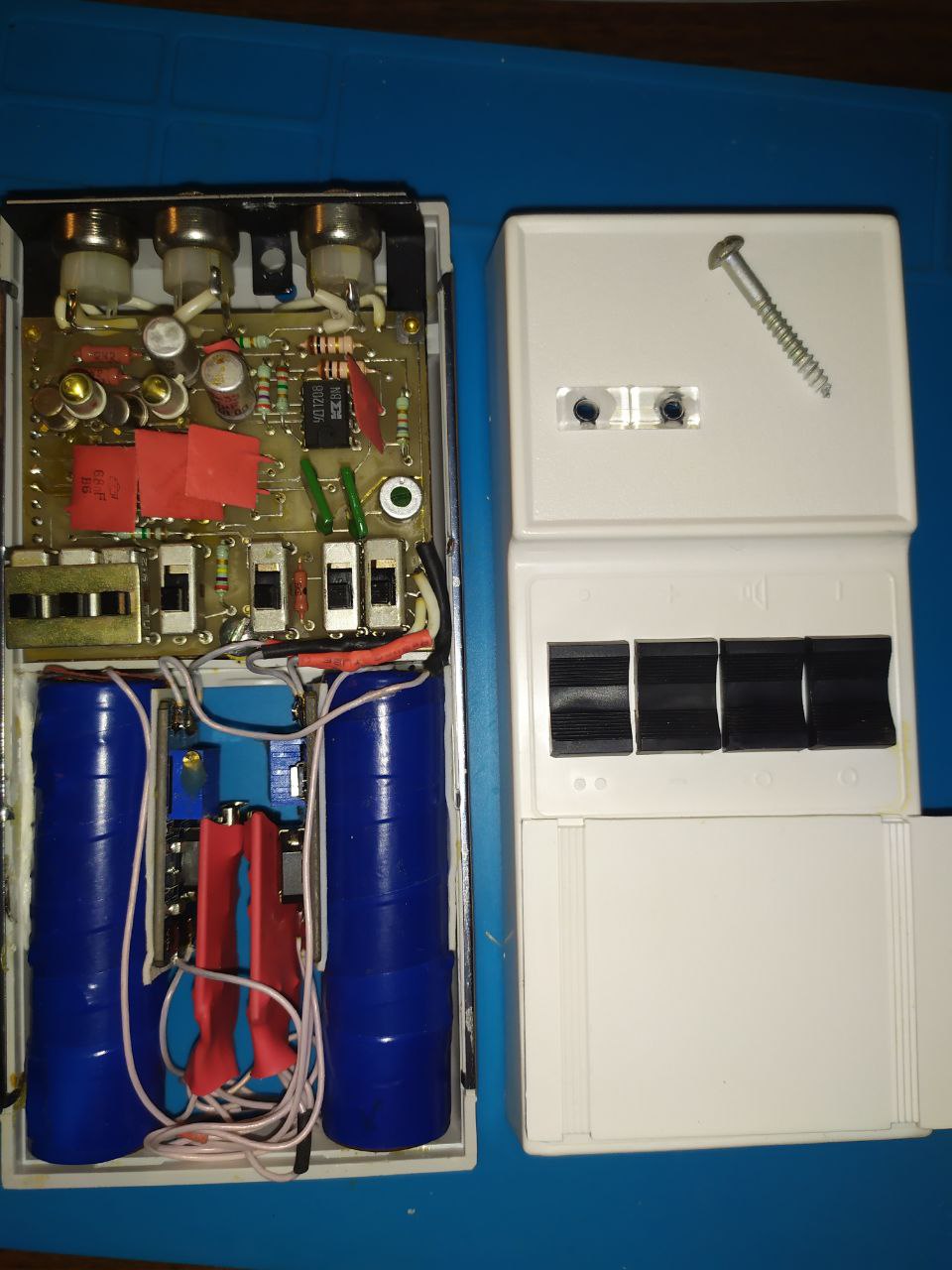

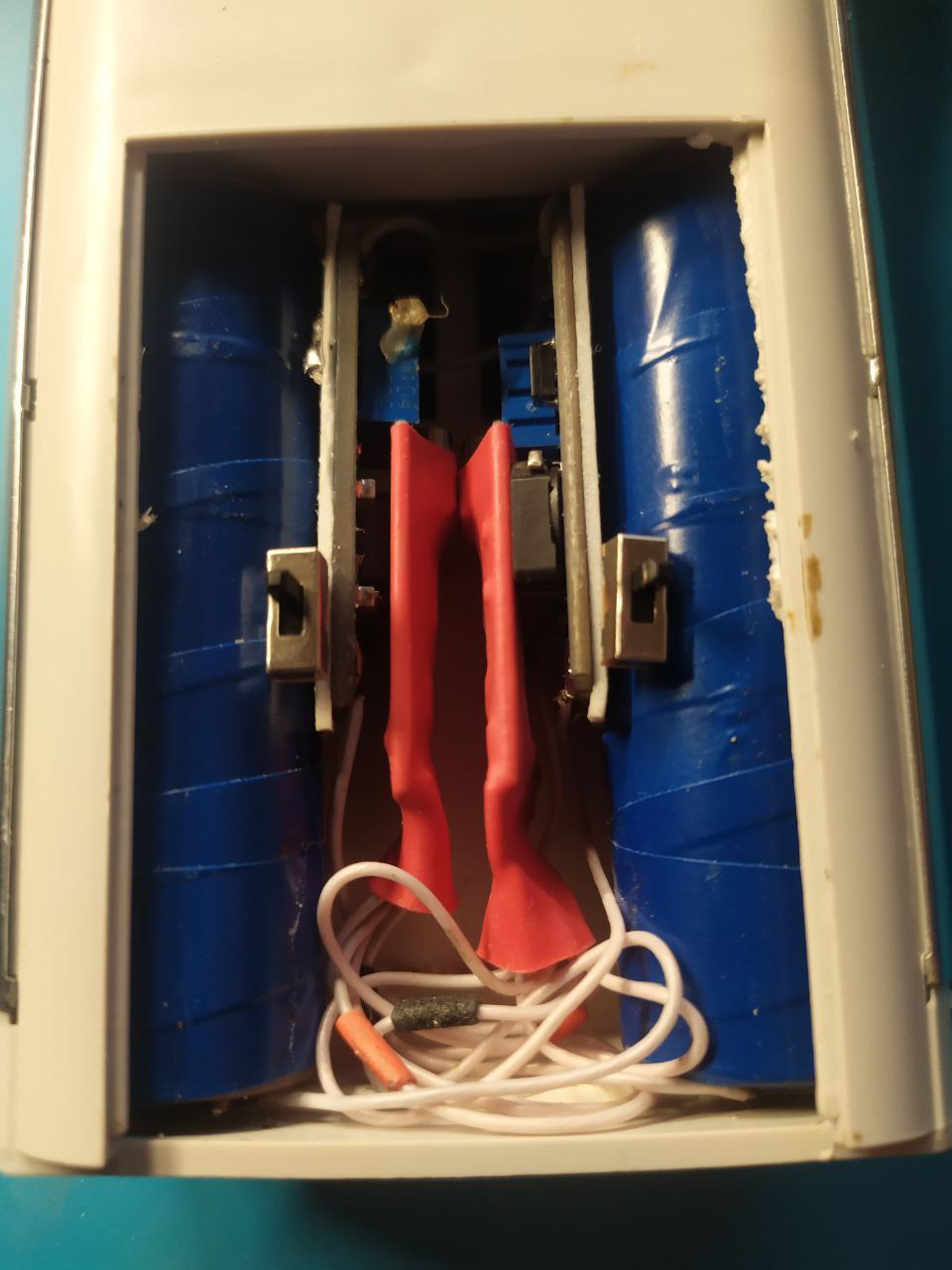

Все вроде было бы с такими преобразователями и отлично, только их габарит, да еще и электролиты... боюсь в отсек Аксона это не влезет, а мой вариант именно по габаритам и хорош. А с выключением я уже нашел у себя мини выключатели, потом впаяю и  на термоклей)))

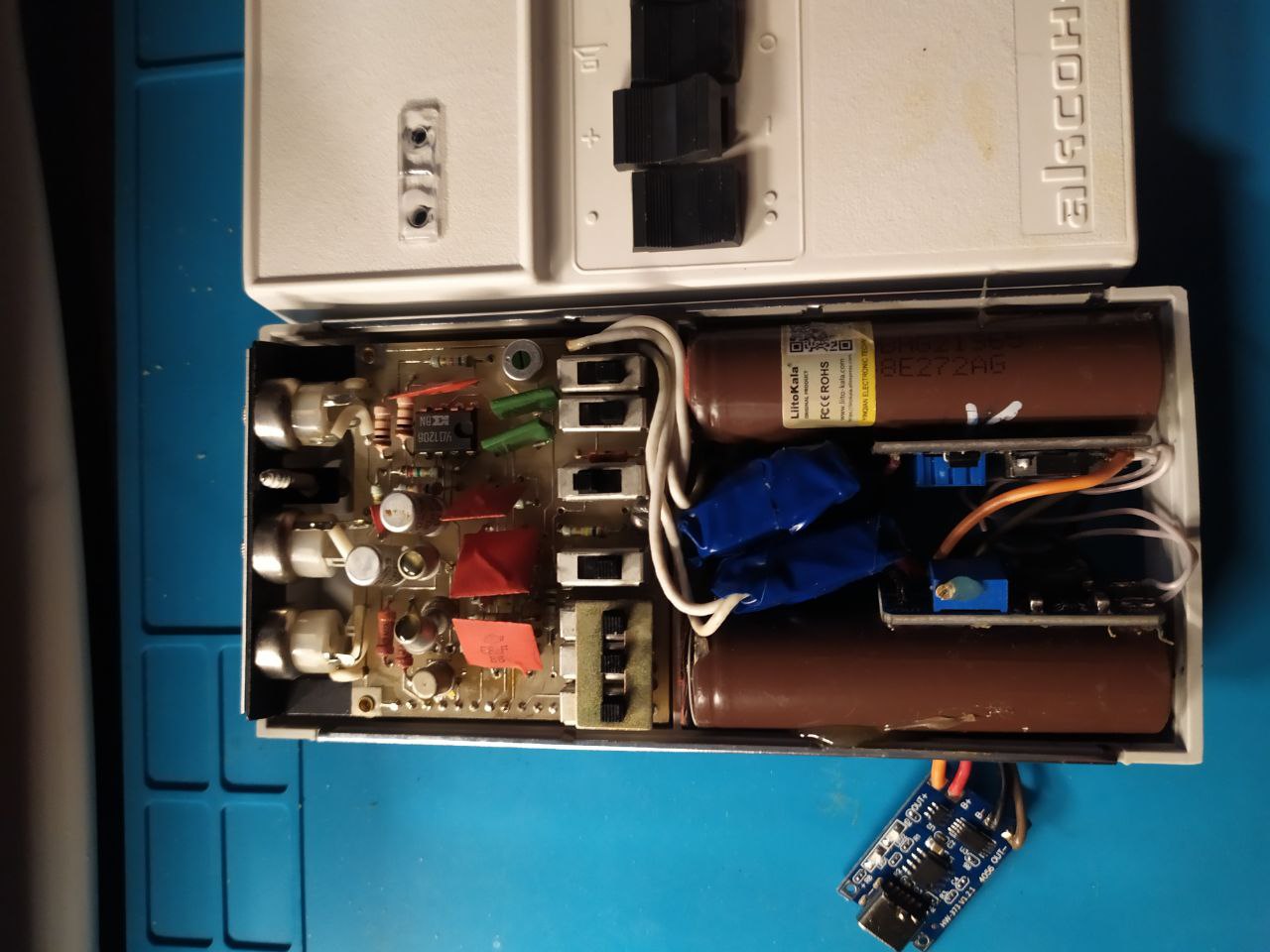

Как то вот так.

Где и в чём компетентность от академика тракторных (с вёслами) наук, если очевидно, что так делать не профессионально и неправильно??

->Если память уже подводит<-

Отредактировано olafk61 (20.12.2025 16:41)

Уважаемая Danika пора ограничить такие выражения некоторых представителей форума, некрасиво портить
настроения участников форума в канун нового года!

Я и тупой, и бездуховный, и ущербный, и заранее, оплеванный вами...
И во всех ветках Вы меня вспоминаете:
Наблюдения

Как же это так!? Вы даете людям откровенно глупые и вредные советы, но я виноват, что Вам делаю аргументированные замечания. Вы переходите на мою личность и обзываете меня, как Вам заблагорассудится, прикрываясь своим возрастом, но не аргументами и научными знаниями, но Вам все прощают? Вы считаете свое поведение достойным человека русской культуры, этичным и высокодуховным!?? Может быть даже христианским!? Научно-атеистическим!? Каким же!? Если это так, то вполне корректно объяснить всем почему Вы так считаете, а не просто поносить меня в каждом своем сообщении?

Отредактировано olafk61 (20.12.2025 20:54)

Разве я это всё начинаю? Просто некоторые "академики" и "гениальные личности" имеют стойкую личную неприязнь к тем, кто умнее и дальновиднее их на две головы. Таковы особенности инстиктивного поведения приматов и человеческий субъективный фактор. Борьба за место в иерархии, даже если это выглядит крайне демонстративно, некрасиво и не этично.

По сути вопроса:
Выше уже есть цитаты и ссылка, всё оговорено и понятно? Можно использовать аккумуляторы с таким же типоразмером и напряжением ("Крона"), если Вы собираетесь использовать этот прибор, медицинского таки назначения, настолько интенсивно, что боитесь разориться на элементах питания. Но использовать импульсные преобразователи напряжения, в данном случае - это не правильно. В этом методе проблем и неопределенностей итак очень много, зачем искать себе дополнительных..?

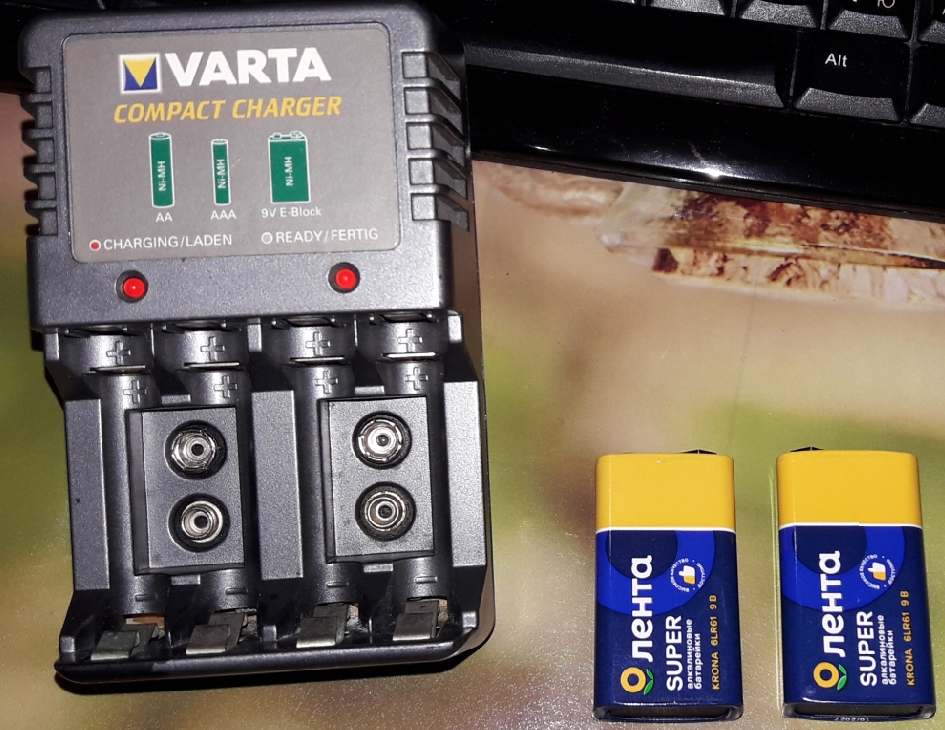

Почему? Есть и никель-кадмиевые, никель-металгидридные, а не только литиевые. Без внутренних плат-преобразователей.
Причем, так же они различаются по внутренней конструкции, но это не суть важно.
Так же не стоит сильно переживать из-за небольшой разницы в напряжении, главное, чтобы источник питания был не разряжен и держал напряжение под допустимой нагрузкой. Но даже покупка двух щелочных "Крон" не будет для Вас проблемой по стоимости, так как я уверен, что Вам реальная эксплуатация надоест гораздо раньше срока разряда этих самых батарей. В любом случае, лучше начинать без импульсных преобразователей напряжения.
Не знаю, где, в каком регионе Вы проживаете, чтобы дать прямую ссылку. Или поищите сами, если это не проблема.

Так а зачем себе искать дополнительные проблемы? Вы хотите попробовать что-то вылечить или просто поэкспериментировать от нечего делать?

Да ещё как разбираюсь. Именно поэтому, вот такая зависть и неприязнь со стороны ГУФов...

Отредактировано olafk61 (20.12.2025 23:05)

всем привет, в аксоне стоят кроны уже года 3, пользуюсь не очень часто, но и не очень редко, напряжения недавно измерял, 9v +- сильно не просели, правда я диоды менял на китайские, они ярче светят

Подпись автора

«Даже если вас съели – у вас два выхода».

привет Valerun .
тут дело еще в том что обычные кроны тож разные бывают.и если долго лежит то с каждым месяцем емкость уменьшается так же как в никелевых.... и не известно какую вы купили.  а в варианте с хорошим аккум 18650 все ведет себя более предсказуемо ..чем как вы указали  на два вида аккумуляторов под вид кроны. и еще самый важный фактор ..мож только для меня ..это универсальность питания. - не надо бегать искать разные типы батареек... так что ваша модернизация  вполне жизнеспособна и конкурентноспособна..  иначе китайцы не выпускали бы эти преобразователи. выходы только дополнительно зашунтируйте конденсаторами  примерно по 0.1 микрофарады .. не меньше 60 наноФарад . ( 0.06мкф) .. обязательно керамическим ... пленочный не подойдет.
с уваж.

Отредактировано vorchun (21.12.2025 00:06)

ГУФ, мы с Вами не на форуме строителей и даже не на форуме технарей-радиоинженеров.
Прибор "электростимулятор "Аксон-02", который мы и обсуждаем в этой ветке имеет основную функцию делать что-то, предположительно полезное для вашего здоровья. Поэтому понятия, достаточно субъективные понятия,  "удобство" и "надежность", нужно прежде всего рассматривать через призму применения именно для лечения/диагностики, понимаете существенную разницу?
Почти все качественные медицинские приборы стационарные, громоздкие, потребляющие достаточно много, бывают, что и неудобные или даже болезненные... но... Они качественно и на 300% должны выполнять свою основную функцию, понимаете?
Послушайте именно Олега Викторовича и diksonit они применяли этот прибор на практике по своему основному предназначению. Они стремились практически освоить медицину, лечение, но не новый "шуруповерт". Если Вам все станет ясно с биологией и Вашими диагнозами-лечением (в чем я о-о-о-очень сильно сомневаюсь), вот тогда уже пообсуждаете, на каких именно аккумуляторах и батарейках это лучше всего использовать, понимаете, что я хочу сказать? Это вопрос здравого смысла при применении прибора для именно медицинских целей, но не чего-то иного...

привет уважаемый diksonit
ток в 30 мкА..это на контактах рабочих.. а сама схема ..пищалки и светодиоды в сумме отжирают тока гораздо больше. тем более с китая идут в продажу порой откровенно поддельные батарейки.
емкости в новой не бадяжной кроне около 300 мА\час. и с каждым месяцем хранения уменьшается.. по сути источник питания типа крона..-это прошлый век.. и продолжают их выпускать потому что с прошлого века приборов под питание крона 9 вольт наделано уйма.
так то вот чтоб самому клавиши не тыкать статейка..-

https://dzen.ru/a/Y8Zx3DhDxEuKFcgq?yscl … k882486456

да все варианты имеют право жить..
у нас прибор работает по 2 часа в день.. -на неделю батарейки  не хватало. .
и почти так во всех приборах ..кроме тестера     .. в нем действительно до года держится.
и аксон при 6 вольтах работает плохо. а вот доработка с двуполярным преобразователем вообще от двух батареек уйти позволяет... там действительно вставил и забыл.. по надобности подзарядил и снова про поход за батарейками забыл.
с уваж.
