ТЕМА В РАЗРАБОТКЕ
Первоначально вариант "Неонового лучика" предложен ГУФом Tomade.
Вот что он писал:

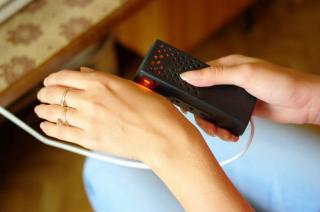

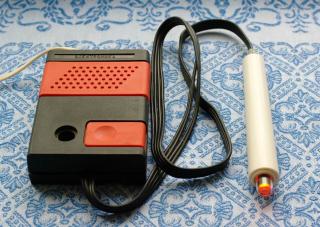

"Предлагаю простой прибор, по своим свойствам предположительно аналогичный Минитагу.
(прим. составителя: устройство Минитага описано здесь.)
Для упрощения конструкции питание производится от сети 220 Вольт, потому при изготовлении необходимо всё упрятать в неэлектропроводящий корпус, кроме выходного зрачка тиратрона. Можно все детали разместить в подходящем корпусе, а тиратрон сделать выносным, подключенным трёхжильным кабелем. И в этом случае, во избежание поражения электрическим током, следует особое внимание уделить изоляции выводов тиратрона.
Цепочка С3-R3 обеспечивает релаксационные колебания частотой около 20 кГц.
Если очень хочется, чтобы была инфранизкочастотная модуляция яркости свечения тиратрона, то вместо применения микроконтроллера или мультивибратора можно просто тумблером периодически подключать и отключать ещё пару резисторов (см. правую часть рисунка).

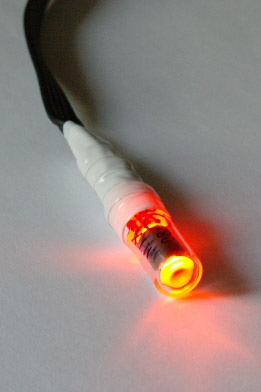

Вот так светит тиратрон в этой схеме:
Предложенное устройство вызвало споры, прежде всего из-за питания от сети и отсутствия сверхнизкочастотных колебаний (по сравнению с аналогом).

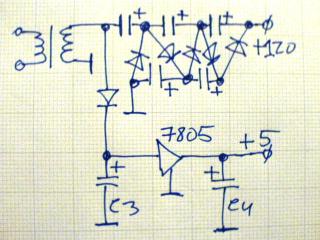

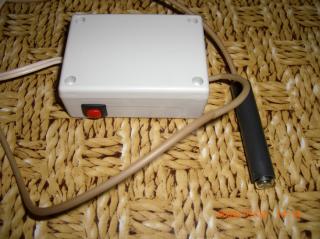

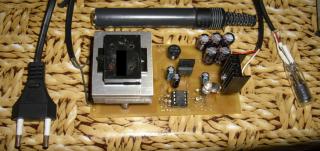

ГУФ 7,vr дополнил:
"Всю электроизоляцию у нас делали термоусадочными трубочками, баллончик лампы оборачивали фольгой от гриль куриц, и всё опять в термоусадочную трубочку .
Все диоды : 1N4004 , или подобные,
конденсаторы умножителя 100 мкф на 63 в
С1 : 10 мкф 16 в
С2 : 10 нан - 100 нан
С3 , С4 : 47 мкф на 35 в
R1 : 1,250 M
R2 : 1,779 M
R3 , R4 : 1,5 k - 3,9 k
R5 , R6 : 1,2 k
R7 : 470 k - 1 M
Т1 : КТ315
Т2 : КТ605
ГУФ Шарлатан:
Ни в коем разе нельзя брать в качестве С1 электролит, даже типа ЭТО или К53-1. Здесь нужен конденсатор на 1-2 мкф типа К73-17 и т.п. с малым Т.К.Е. Чтобы узнать годится ли конденсатор, померьте его китайским тестером, полудите концы паяльником и сразу же померьте. Емкость не должна измениться более, чем на 1 %.
Тиратрон надо поместить в металлическую трубочку, дабы избежать излучений в стороны. Расстояние до
точки от торца лампы - 5-10 мм.
ГУФ Tomade:
"Так из этого - http://www.lido-zel.ru/treatment.htm - следует, что Минитаг - чуть ли не панацея:
<<При воздействии на рецепторные поля, рефлекторные зоны, точки акупунктуры, раны, пораженные участки кожи обнаружены следующие эффекты:
· Полилечебный эффект - при лечении одного заболевания (органа) излечиваются и другие заболевания (органы);
· Повышает сопротивляемость организма к воздействию неблагоприятных условий труда и факторов внешней среды;
· Нормализует параметры иммунной системы независимо от заболевания;
· Улучшает микроциркуляцию с первых минут воздействия;
· Нормализует обмен веществ в организме;
· Нормализует функции гипоталамо-гипофизарной системы, что устраняет эндокринные нарушения в организме;
· Сдерживает процессы старения, увеличивает продолжительность жизни в активном состоянии;
· Профилактирует развитие заболеваний и переход острых в хронические;
· Снижает риск онкозаболеваний и развитие метастазов в послеоперационном периоде;
· Повышает эффективность лекарственных средств, снижает их токсичность и побочные действия;
· Сокращает сроки и повышает качество лечения больных с инфарктами и инсультами
· Обладает мощным эффектом дезинтоксикации;
· Ускоряет сращение переломов костей в 2,5 - 3 раза;
· Обеспечивает физиологическое формирование молодого растущего организма;
· Обладает выраженным противоболевым эффектом.>>
ГУФ Шарлатан:
Все, что написано ... есть самая чистая и настоящая правда. Я уже писал про своего знакомого, который
трижды вылечил цистит Минитагом каждый раз за 5 дней, а лечение уколами занимало по 10 дней. Цистит у него бывает часто, так как он живет с трубочкой, торчащей из живота после неудачной операции по удалению аденомы. Правильную схему представил 7,vr.
ГУФ Tomade:
1. Пиарщики говорят о какой-то мифической первопричине чуть ли не всех заболеваний, которую якобы Минитаг устраняет. Дайте ссылку на хотя бы один источник, в котором занавес секретности с этой первопричины хотя бы частично приоткрывался - и я с Вами соглашусь.
2. Пиарщики говорят о какой-то биологической обратной связи, которая присутствует в Минитагах и которая, как подразумевается, и способствует излечению. Однако любой радиолюбитель, взглянув на схему прибора, не увидит ни одного элемента обратной связи: - ни датчиков ОС, ни контуров ОС... Разве это не говорит о том, что все разговоры об обратной связи - это элементарное враньё?
Так что моя критика Минитагов - а точнее их рекламных "роликов" - вполне обоснована.
--------------
Вот из вашего поста следует, что главное в Минитаге - это ИНЧ-модуляция яркости свечения. Может быть. Но ведь не ГУФ 7,vr ли говорил, что он быстро избавился от последствий укуса осы элементарным светом МТХ-90 без всякой модуляции, а в их фирме многие с успехом пользуются такими же примитивными конструкциями "Минитага"? Следовательно, главный отличительный признак настоящего Минитага, - ИНЧ модуляция яркости - для реальных приложений не существенна; она может лишь служить отличительным признаком при оформлении заявки на изобретение
---------
Этот раздел называется "Сделай сам". У форумчан - активных и пассивных - разные навыки и возможности в изготовлении радиоэлектронных приборов. Я привёл самую элементарную схему "Неонового лучика", которую, при соблюдении правил электробезопасности может собрать и домохозяйка. Желающие могут схему усложнить: вместо сетевого питания без гальванической развязки - намотать разделяющий трансформатор. Или купить трансформаторный адаптер и сделать схему умножения, как в схеме, которую привёл 7vr.
То же и с ИНЧ-модуляцией. Если можете программировать пики или атмеги - пожалуйста, делайте генератор ИНЧ на микроконтроллерах. Не можете - сделайте элементарный мультивибратор на 555 или 161 серии. Не хочется - периодически передёргивайте тумблер. Не верите в действенность ИНЧ-модуляции (как я) - вообще выбросьте цепочку ИНЧ-модуляции, как это сделано в первой схеме.
Короче, предложена самая простая схема, дающая главное: свет неонки, имеющий весьма широкий спектр, который, как утверждают авторы Минитага, обладает неким лечебным свойством. Схему можно усложнять без предела...
- Подпись автора
Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)
