Схемы аппарата Фолля

Сообщений 1 страница 30 из 37

1

Здесь и далее ссылки ведут в темы Аппарат Фолля 1 и Аппарат Фолля 2,
что указано первым числом в ссылке.
Второе число - номер поста в указанной теме.

MIOL1 - 2, см. также Оллег, 1 - 1907s0n  1 - 344, 345
"Аппарат Фолля своими руками"

4 схемы внутри

Бесплатное Подробное Практическое Руководство
по самостоятельному изготовлению аппарата Фолля.

схема 1

Источник -- http://rushentex.narod.ru/picfoll4ver.html

http://rushentex.narod.ru/images/shema_1.png

схема 2

http://rushentex.narod.ru/images/shema_2.png

схема 3

http://rushentex.narod.ru/images/shema_3.gif

схема 4

http://rushentex.narod.ru/images/shema_4.gif

П, плата

http://rushentex.narod.ru/images/plata_1.png

http://rushentex.narod.ru/images/plata_2.png

фото готовой конструкции - в сообщении
Источник - статья и схемы - http://rushentex.narod.ru/index.html

MIOL1 - 3, см тж Оллег, 1 - 193

Схема Втюрина

http://www.s5s.ru/image/shema.gif

Dan1 - 10,  см. также Оллег, 1 - 94 и 1 - 155

Схема принципиальная электрическая

Источник - http://jre.cplire.ru/koi/nov00/2/text.html
https://i5.imageban.ru/out/2018/12/06/a2a8e328aae722acacff123ff3666d21.gif

Олег Викторович1 - 325
сопротивление R измер. 10Ком, R огр. 470Ком

Сергей_К1 - 21

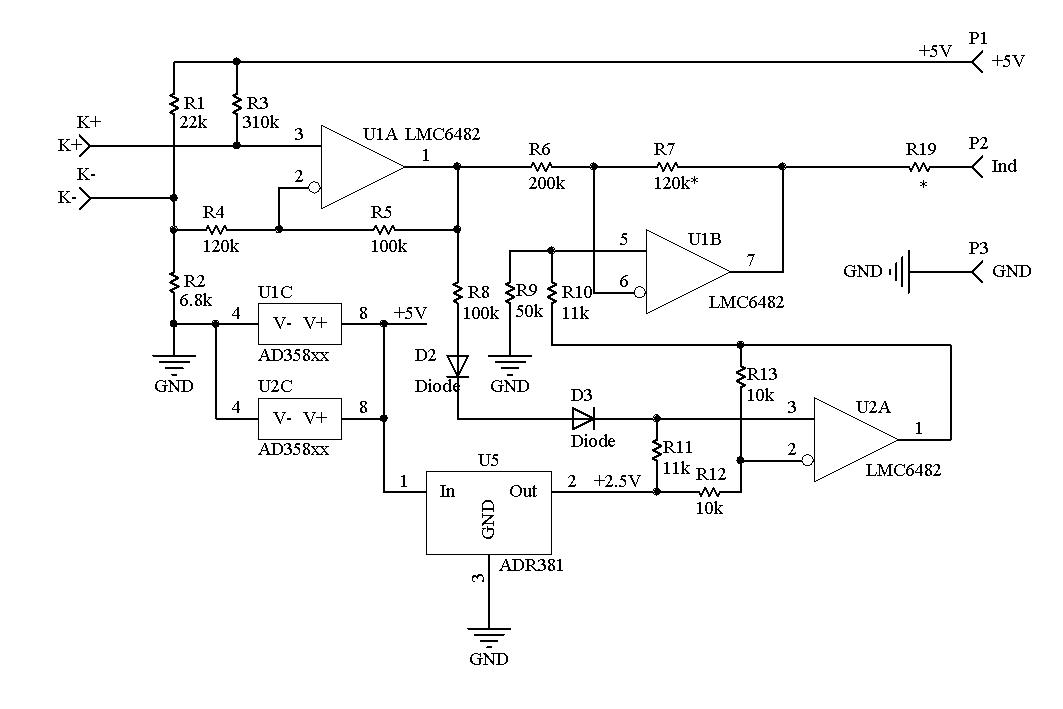

схема измерительной части аппарата Фолля с коррекцией линейности выходной характеристики.

https://forumupload.ru/uploads/0001/48/78/5426-1-f.jpg

Сергей_К1 - 23

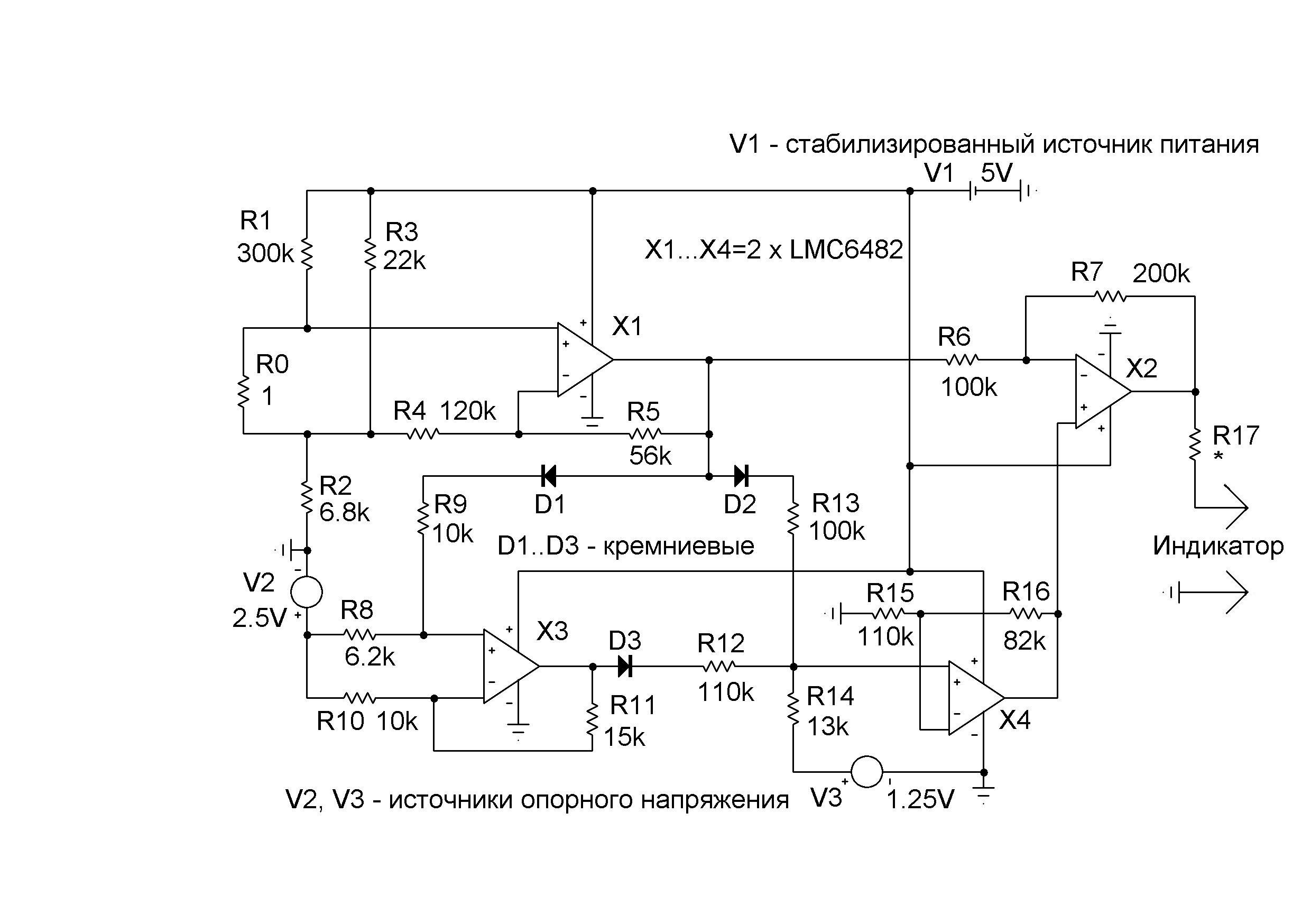

новая схема, с практически линейной выходной характеристикой для работы на стрелочный индикатор

https://forumupload.ru/uploads/0001/48/78/5490-1-f.jpg

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+4

2

vr,   1 - 29 = Эледиа 1 - 927 !!!

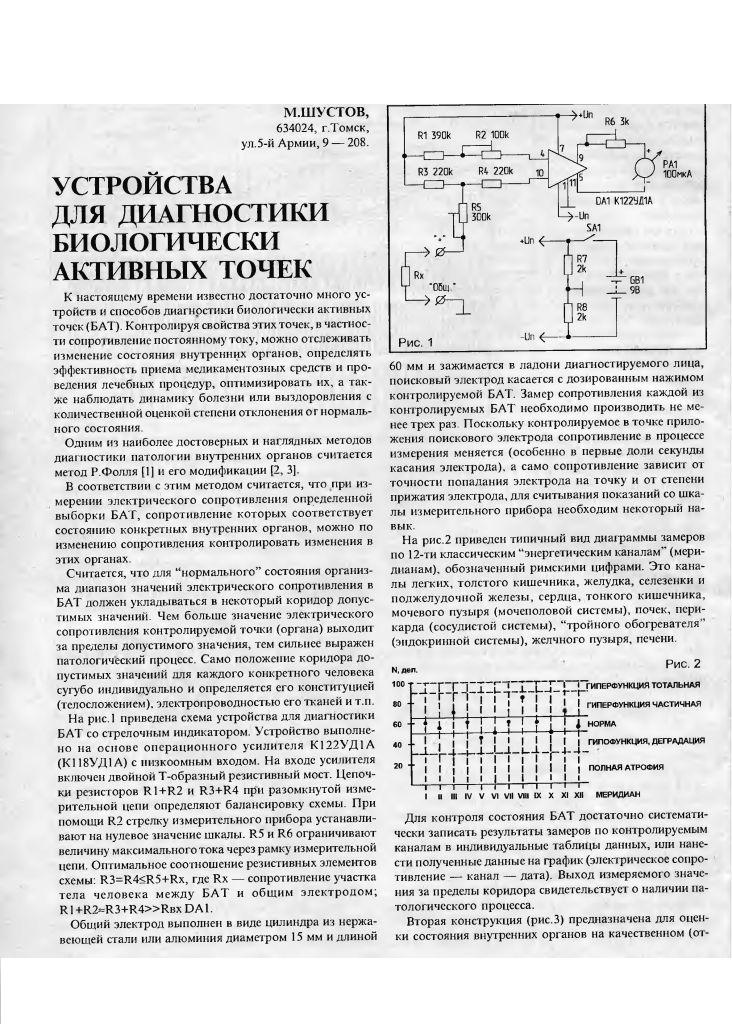

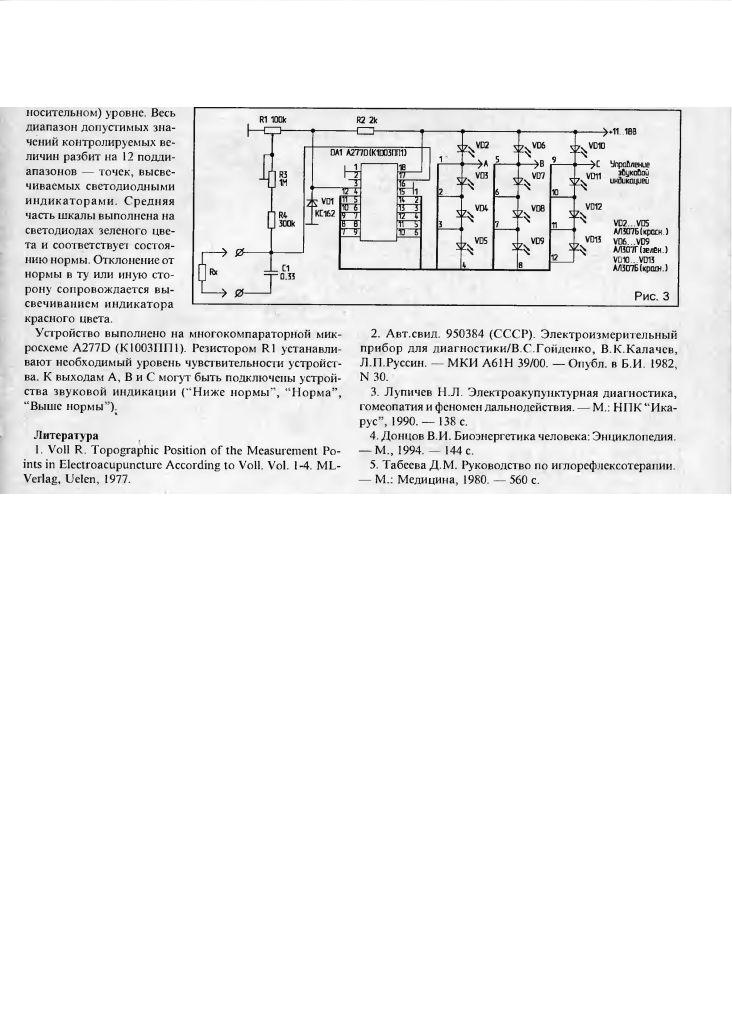

Устройства для биологически активных точек (?фолль? --D.)

https://forumupload.ru/uploads/0001/48/78/6313-1-f.jpg

https://forumupload.ru/uploads/0001/48/78/6313-2-f.jpg

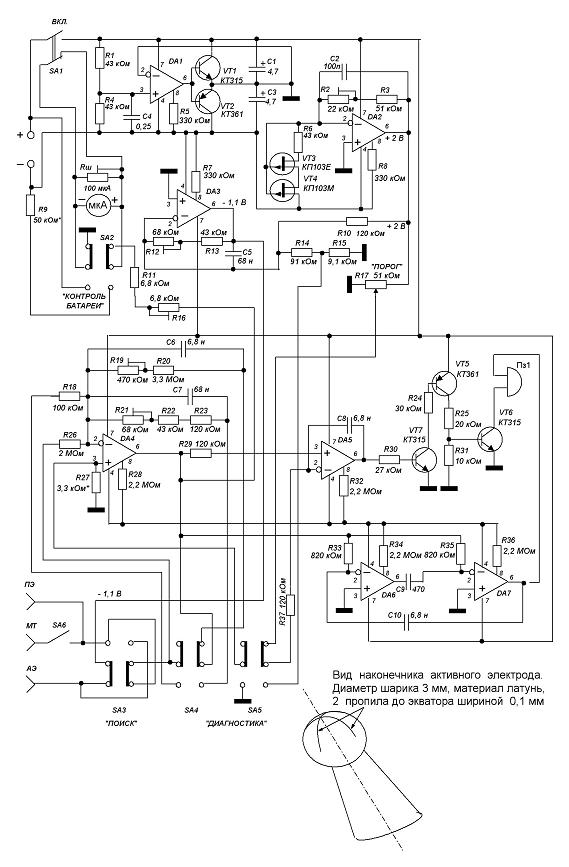

Шарлатан  ----  тут упоминание о схеме и ее обсуждение, сама схема вот тут:  Эледиа-2 - 881

это схема уважаемого Шарлатана

https://forumupload.ru/uploads/000c/67/df/1047-1-f.jpg

Комментарий к схеме Шарлатана

1vr1 - 229

Какие рекомендуете к повторению?

хорошая схема ВАГУФа Шарлатана, правда там где-то чего-то есть досадная неточность в схеме - питание ОУ в обрыве, начинающие кто будет делать в лоб - не справятся.
Прибор "Эледиа" и другие - 2
» Биорезонансные технологии » Электропунктура: приборы и методики » Прибор "Эледиа" и другие - 2 сообщение: 881 13-05-2009 18:01
-а так в принципе все схемы на форуме работающие, просто уровень разный, и подходы разные -по вкусу.

Шарлатан1 - 231
И действительно, 4-е ножки микросхем DA4-DA7
не соединены почему-то с минусом батареи.
Это досадная опечатка.
Схема же эквивалентна прибору Мини-Эксперт Д.
Таким прибором пользовалось несколько
специалистов и были довольны.

Шарлатан1 - 353
Питание было от 9 в, ток потребления около
4 мА (при включенном звуке).

Шарлатан1 - 356
R14 91 k, R15 9,1 k
Данный делитель служит для задания порога в 10% шкалы, ниже которого
звук отсутствует (дабы не раздражал доктора)

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+4

3

mikhvlad1 - 171

Некоторые основные характеристики прибора KuF-Universal-Diaterapuncter

Прибор представлял собой электронное устройство, основные  блоки которого были  выполнены на электронных лампах(в диагностическом блоке использовалась одна лампа ,в терапевтическом блоке-две).Прибор питался от сети и использовался в качестве стационарного устройства.Различные его модификации использовались в практике более 15 лет пока не наступил век полупроводниковой техники.
Некоторые основные  характеристики:
-измерительный диагностический ток-постоянный,и при 50 делениях шкалы составлял 9*10-6 А,мощность 1-2 микроватта при напряжении около 1 В.;
-частотный диапазон терапевтического блока 0,9-10Гц.;
-интенсивность терапевтического  напряжения при нагрузке резистором на 30 Ком
               при  1-м делении шкалы =100 милливольт
               при 35-м делении шкалы =5 вольт.
               при 70-м делении шкалы =14 вольт
- при коротком замыкании электродов протекающий в блоке терапии ток не превышал 1 миллиампера;
шкала измерителя имела 100 делений при полном отклонении стрелки от 0 до 270 градусов.
терапевтическая часть блока имела три формы импульсов:
а)биполярный(по форме аналогичен форме импульса блокинг-генератора)с регулируемым напряжением от пика (положительного)до пика отрицательного до 380 вольт и длительностью положительной полуволны 15 миллисекунд,а отрицательной 35 миллисекунд.Общая длительность импульса 50 миллисекунд.

и там еще ниже

mikhvlad1 - 187 и 1 - 189
Таблица параметров у.е. шкалы - ток - напряжение аппаратов Фолля разных марок.

Оллег1 - 185

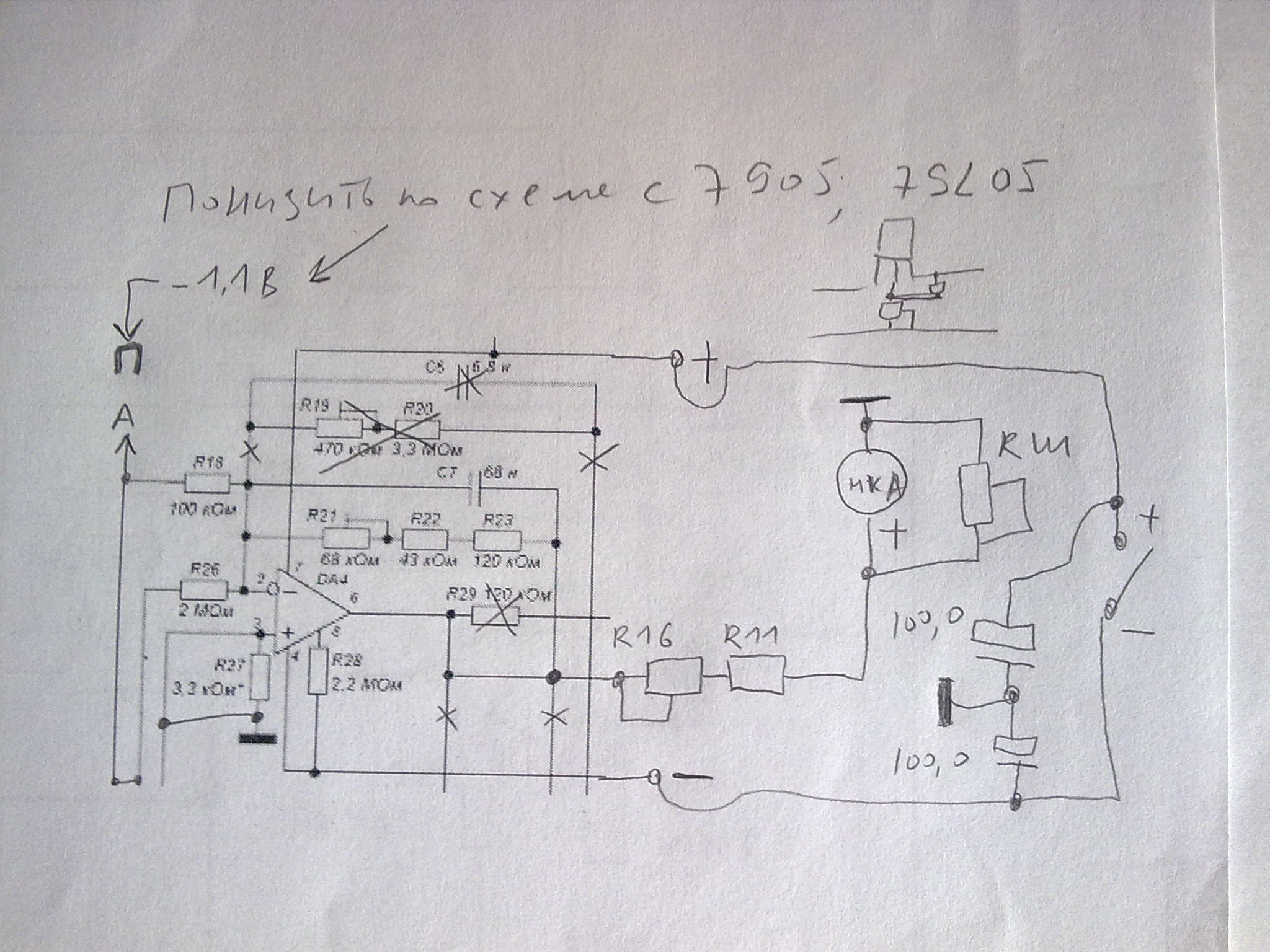

размышления

https://forumupload.ru/uploads/0001/48/78/25657-1-f.jpg

mikhvlad1 - 198
параметры тока у разных исследователей и
"Последовательность проведения ЭП диагностики"

Оллег1 - 200
Трактовка Р.Фоллем показаний стрелки измерительного прибора

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+5

4

Олег Викторович1 - 217

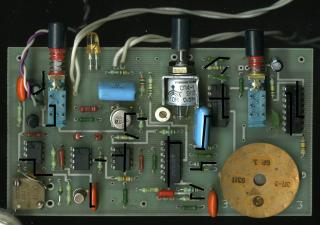

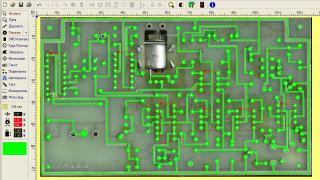

Плата скоро будет готова  (Фолль или нет - не знаю. -- Danika)

https://forumupload.ru/uploads/0001/48/78/31190-1.jpg
https://forumupload.ru/uploads/0001/48/78/31190-2.jpg

leоucp1 - 246, 247

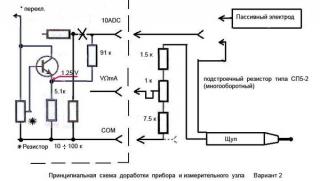

Значения электрических величин и схема

/С сайта Жукова, которого в 2018 году уже нет. --  Danika/
По Жукову
Значения электрических величин для диагностического прибора  "KuF-Diaterapuncter" по Ф.Вернеру.

Жуков   Прибор    R ком
100        100        0
90          89         12
80          79         27
70          69         45
60          59         68
50          51         95
40          44        129
30          36        178
20          29        250
10          -          380

https://forumupload.ru/uploads/0001/48/78/32457-1.jpg

по Великову
Великов  Прибор    R ком
100        100        0
90          87         15
80          80         25
70          66         50
60          57         75
50          50         100
40          25         300
30          20         400
20          14         600
10          -           900

Обратите внимание: 40 по Великову, соответствует 20 по Жукову!
Где правда?

Шарлатан1 - 266

Входная характеристика по Крамеру и у прибора Мини Эксперт ДТ

Были подобраны довольно точные резисторы с
сопротивлениями как у Крамера. Вот  эта таблица:

Показания    Сопротивление  Показания         Входной
по Крамеру   подключаемое   Мини-Эксперт    ток
                   ко входу (кОм)                          (мкА)
90                12                   88                      10,2
80                27                   78                       9,2
70                45                   68                       8,2
60                68                   58                       7,1
50                95                   50                       6,1
40                129                  43                      5,2
30                178                  ?                        ?
20                 250                 28                      3,4
10                 380                 20                      2,4

leоucp1 - 271

Сравнение вх. характеристик Мини-эксперт и прибора (по схеме Шарлатана? -- D.)

Крамер   Прибор   Мини-Экс  R ком
100        100         100         0
90          89           88          12
80          79           78          27
70          69           68          45
60          59           58          68
50          51           50          95
40          44           43          129
30          36            ?           178
20          29           28          250
10          ?             20          380

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

0

5

Олег Викторович1 - 278, 279
? схема на мультиметре ?

Олег Викторович1 - 329, 1 - 340

Про электроды

http://s1.uploads.ru/t/lTOMV.png
с книги Крамера
убедился лично, факт, что серебряные хуже латунных, а позолоченные ещё хуже посеребренных.
а я  всё голову ломал почему так.

#p50450,Олег Викторович написал(а):

На уши сухой электрод, по рукам ногам физ.раствор.
Давление, время каждый сам выбирает под себя.

Олег Викторович1 - 362

Схема

https://i1.imageban.ru/out/2019/01/31/dd44f058c0fa52d88bd2eef828d57d50.jpg

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+1

6

для любознательных ГУФов можно посмотреть ещё материал, это тоже вариант, можно найти решение, или попробовать и подумать, или сравнить практически. тут источник опорного напряжения перенесён к цепям ОУ .

Омметр (рис. 9.1) имеет линейную шкалу, не требует калибровки установки нуля перед измерениями, не чувствителен к изменению питающего напряжения. Отклонение стрелки измерительного прибора РА1 пропорционально отношению сопротивлений резисторов Rx (испытываемый резистор) и R1 или R2 (образцовый резистор). При равенстве сопротивлений резисторов стрелка миллиамперметра РА1 отклоняется на последнюю отметку шкалы. При замыкании входа омметра напряжение на выходе операционного усилителя DA1 из-за обратной связи устанавливается равным напряжению на неинвертирующем входе (оно определяется напряжением стабилизации стабилитрона VD1), и ток через миллиамперметр не протекает. Омметр имеет два предела измерения: 1 кОм и 100 кОм, устанавливаемых тумблером SA1. Кнопка SB1 включается на время измерения и служит для установки стрелки прибора перед измерениями в привычное нулевое положение. Элементы R3, VD1, С1 образуют параметрический, стабилизатор напряжения, а диод VD2 защищает измерительный прибор РА1 от перегрузки.
В приборе используется миллиамперметр (тестер) с током полного отклонения 1 мА. Для налаживания и калибровки прибора необходимы резисторы сопротивлением 1 и 100 кОм (для каждого из двух пределов измерения). Например, для калибровки омметра на пределе измерения «1 кОм» следует подключить к зажимам XI, Х2 резистор сопротивлением 1 кОм и вращением ручки подстроечного резистора R4 установить стрелку миллиамперметра на последнее деление шкалы. Такую же операцию проводят на другом пределе измерения «100 кОм». Обратите внимание, что перед первым включением питания омметра движок резистора R4 должен быть выведен в верхнее (по схеме) положение.
Кроме указанного на схеме, можно применить практически любой ОУ. Без корректировки печатной платы подойдут ОУ типа КР140УД608, К140УД6, КР140УД708, К140УД7. При установке этих ОУ конденсатор С2 не нужен.

https://i.imgur.com/fFMaccr.jpg
https://i.imgur.com/NG1twmF.png

+6

7

вполне рабочая задумка решение, так делают - "германцы" и "москвичи" по этой задумке .

ещё любительская схема омметра, здесь транзистором T1 можно поиграть - характеристику траекторию отклонения стрелки:

https://i.imgur.com/lZSBtKJ.png

если как фолля то измерительные электроды в цепь ОС (по традиции ранней) не включают, электроды в цепи резисторов где переключатель резисторов, ставят один -тот знаменитый 95к и источник стабильного напряжения )то что на разомкнутых электродах) в районе  1.2 вольта . T2,T3 здесь можно убрать .
----------------------------------------------------------------------------------------------------
Всех с наступающими зимними Праздниками  :) , успехов и здравия. а скоро и Весна  :)  , и будем заниматься  ;) .

+5

8

#p151529,Danika написал(а):

vr,   1 - 29 = Эледиа 1 - 927 !!!

Устройства для биологически активных точек (?фолль? --D.)

Такой микросхемы К 122 УД 1 А уже нет, можно собрать аналог.
http://sg.uploads.ru/bK6YG.jpg

Подпись автора

Будьте здоровы и счастливы.

+2

9

:)    :writing:

во. нашёл у себя фолль-подобную схему, ещё тех времён (и видимо секретная  ;) ) , это кстати делали и хорошо работало, там даже имедис чего паял, это всё в те давние времена. подробностей нет, видно на картинке есть даже какое-то описание.
выложено как : а фик знает, а может кому пригодится и кто то что то сделает.

https://i.imgur.com/IsThdQ3.png

копия схемы

http://images.vfl.ru/ii/1557595525/f3334293/26498711_m.png

Отредактировано 9-vr (11.05.2019 20:27)

+2

10

У Фоля были и другие приборы. Лично покупал ЛЕДИ и ЧИКОР. А нет ли у кого нибудь схемы на ЧИКОР?

0

11

Впрочем ЛЕДИ это уже вчерашний день. Можно подумать куда бы ее пристегнуть. Хотя мне очень далеко до Дэна Горелочкина. И не отвечает он сейчас никому. Пожаловался, что вчера получил передоз от своего нового генератора. ЧИКОР разобрал, стоят там пара резисторов и еще, то ли в канифоли, похожа на канифоль, то ли еще что, и туда идут пару проводов, а посередине игла, вместо антены.

+1

12

#p213158,Syrius91 написал(а):

Впрочем ЛЕДИ это уже вчерашний день. Можно подумать куда бы ее пристегнуть.

Сфотографируйте его пожалуйста и по возможности его характеристики и инструкцию.
Щупы сфоткайте.

Подпись автора

Будьте здоровы и счастливы.

+1

13

#p213158,Syrius91 написал(а):

Впрочем ЛЕДИ это уже вчерашний день.

А что теперь параметры БАТ другие?
Какой ток к.з. и напряжение на электродах в вашем приборе ЛЕДИ?

Подпись автора

Будьте здоровы и счастливы.

0

14

#p213312,Олег Викторович написал(а):
#p213158,Syrius91 написал(а):

Впрочем ЛЕДИ это уже вчерашний день.

А что теперь параметры БАТ другие?
Какой ток к.з. и напряжение на электродах в вашем приборе ЛЕДИ?

Сегодня сделаю фото и выставлю этот раритет.

0

15

#p213265,Олег Викторович написал(а):
#p213158,Syrius91 написал(а):

Впрочем ЛЕДИ это уже вчерашний день. Можно подумать куда бы ее пристегнуть.

Сфотографируйте его пожалуйста и по возможности его характеристики и инструкцию.
Щупы сфоткайте.

Да, я его даже разберу для Вас. Если есть такая заинтересованность. Чикор тоже. Один работает, а другой перестал. Разберу и сделаю фото.

+1

16

Спасибо.
Только всё равно хотелось узнать параметры легендарного прибора.
Сколько ток короткого замыкания и напряжение на электродах.
Вы его применяете?

Подпись автора

Будьте здоровы и счастливы.

0

17

#p213265,Олег Викторович написал(а):
#p213158,Syrius91 написал(а):

Впрочем ЛЕДИ это уже вчерашний день. Можно подумать куда бы ее пристегнуть.

Сфотографируйте его пожалуйста и по возможности его характеристики и инструкцию.
Щупы сфоткайте.

Документацию не нашел, но насколько помню, там прилагался только гарантийный талон, схемы не было. Питание от 4-х батареек. Всего-6 В.

0

18

#p213323,Олег Викторович написал(а):

Спасибо.
Только всё равно хотелось узнать параметры легендарного прибора.
Сколько ток короткого замыкания и напряжение на электродах.
Вы его применяете?

Я его приобрел в 1995 в Москве. Сначала пользовался, насколько время позволяло. Но давно уже не пользуюсь. От старости пайка кое где отпала. Выберу время переберу и сделаю замеры. Впрочем технические данные наверняка есть в сети. Надо будет посмотреть. Вместе с этим прибором мне были подарены еще 3 книжки по Фолю. Чикор надо тоже будет перебрать. Там вроде и ломаться нечему. Будет время гляну светодиод. Ну а потом уже буду расплавлять канифоль, чтобы определить, куда там идут 3 провода. Один раз Чикор мне конкретно помог. Ехал на автобусе дальнего следования и как то затылком об сиденье задел там родинку. Резкая боль и голова начала болеть. Приложил Чикор , началась пульсация и боль прошла.

+1

19

Сфотографируйте его пожалуйста и по возможности его характеристики и инструкцию.
Щупы сфоткайте.

Я Вам давал ссылку на все приборы 90-х годов.
Диагностика по методу Фолля
Страница  с ЛЕДИ сейчас не открывается.
Наш  Гайд-парк

Свернутый текст

https://i.imgur.com/VWt7P0U.jpg

Ток в Биометре возникает из-за контактной разности потенциалов разнородных металлов.

Биометр  представляет    собой      микроамперметр    с    электродами   в    виде     металлических    трубок(медной  и    алюминиевой). Он   начинает   работать  с   момента   замыкания  цепи, когда    человек, не  прилагая   ощутимых   усилий, охватывает датчики ладонями. При  этом  между электродами,  сделанными  из   разнородных металлов, возникает   контактная     разность   потенциалов,    фиксируемая   в   микроамперах.

Вихревые Эффекты Электростатики: За и Против 3
Если Вы замкнёте  через  микроамперметр  электроды  своего прибора, то  тока быть не должно .

Отредактировано mikhvlad (06.11.2023 21:47)

+1

20

#p213332,mikhvlad написал(а):

Я Вам давал ссылку на все приборы 90-х годов.

Да много кто чего пишет в книгах и статьях, у Фолля вообще вот пишут было 1.5 мкА.

Подпись автора

Будьте здоровы и счастливы.

+1

21

#p213344,Олег Викторович написал(а):
#p213332,mikhvlad написал(а):

Я Вам давал ссылку на все приборы 90-х годов.

Да много кто чего пишет в книгах и статьях, у Фолля вообще вот пишут было 1.5 мкА.

0

22

Насколько помню. на щупах бало менее 1 вольта, а вот другое я не замерял. Как сделаю, то измерю. Еще и найти это надо, или аналог, если оригинал не найду.

0

23

Да и стоит ли этим заморачиваться. Я не врач. В свое время приобретал подобные вещи, так сказать, для общего развития. Акупунктуру изучал. Там ведь эти все меридианы и точки в разное время функционируют по разному и показания дают разные.. Или перенервничал и тоже они показывают другое. Знать и осознать это не одно и тоже. Кое что из этого я знаю, но не осознаю. А вот Лупичева, я ,благодаря Вам, вчера вновь перечитал. Фирма ЭМЕТ уже в то время создавала цифровые лекарства. Но все это было раскритиковано официальным научным сообществом. А ведь их идеи были дельными, но время было смутное. Ну как разрушалась наука в то время, Вы наверняка  знаете. И не только наука.

+1

24

Но я благодарен Вам, что Вы напомнили мне об этом аппарате, иначе он бы еще пролежал, не известно сколько, в забытьи. И Лупичева вновь перечитал, появились новые мысли. Для начала попробую звуковыми файлами, созданные по алгоритму Николая Л., локально воздействовать на точки акупунктуры. Что при этом покажет ЛЕДИ? Интересно. Викторович, а как вы отнесетесь вот к этому материалу?   https://readli.net/avtor/Petrov-Ivan-Borisovich/

+1

25

То, что разный показатель 10-15 единиц не столь важно, важно на сколько за 10 секунд упадёт стрелка.
К примеру выдало 70-85 единиц и стрелка за 10 секунд упала ниже 50 или до 50.
Другое, выдало не более 8-50 единиц и падает.
Замерять на каждом канале все точки руки и ног, выявлять на которой точке сильное падение.
То, что достаточно для начала замерить КТИ или у ногтей брехня полнейшая.
На любой точке может быть очень низкий показатель или показатель до 40 и сильное падение стрелки.
Лучшая книга по Фоллю Крамера и Имедис.
https://www.koob.ru/gotovskiy/
Элетропунктурная диагностика и терапия по методу Р. Фолля.
Там таблица по падению стрелки.

Подскажите пожалуйста, какой у вас диаметр щупа и самой ручки.

Отредактировано Олег Викторович (08.11.2023 03:39)

Подпись автора

Будьте здоровы и счастливы.

+5

26

#p213363,Олег Викторович написал(а):

То, что разный показатель 10-15 единиц не столь важно, важно на сколько за 10 секунд упадёт стрелка.
К примеру выдало 70-85 единиц и стрелка за 10 секунд упала ниже 50 или до 50.
Другое, выдало не более 8-50 единиц и падает.
Замерять на каждом канале все точки руки и ног, выявлять на которой точке сильное падение.
То, что достаточно для начала замерить КТИ или у ногтей брехня полнейшая.
На любой точке может быть очень низкий показатель или показатель до 40 и сильное падение стрелки.
Лучшая книга по Фоллю Крамера и Имедис.
https://www.koob.ru/gotovskiy/
Элетропунктурная диагностика и терапия по методу Р. Фолля.
Там таблица по падению стрелки.

Подскажите пожалуйста, какой у вас диаметр щупа и самой ручки.

2мм/15мм

+1

27

#p213374,Syrius91 написал(а):
#p213363,Олег Викторович написал(а):

То, что разный показатель 10-15 единиц не столь важно, важно на сколько за 10 секунд упадёт стрелка.
К примеру выдало 70-85 единиц и стрелка за 10 секунд упала ниже 50 или до 50.
Другое, выдало не более 8-50 единиц и падает.
Замерять на каждом канале все точки руки и ног, выявлять на которой точке сильное падение.
То, что достаточно для начала замерить КТИ или у ногтей брехня полнейшая.
На любой точке может быть очень низкий показатель или показатель до 40 и сильное падение стрелки.
Лучшая книга по Фоллю Крамера и Имедис.
https://www.koob.ru/gotovskiy/
Элетропунктурная диагностика и терапия по методу Р. Фолля.
Там таблица по падению стрелки.

Подскажите пожалуйста, какой у вас диаметр щупа и самой ручки.

2мм/15мм

Но сам конец щупа 1мм

+1

28

Спасибо, будет возможность, выложите пожалуйста фото щупа.

Подпись автора

Будьте здоровы и счастливы.

0

29

https://i.imgur.com/d7kfftt.jpg

+2

30

#p213376,Олег Викторович написал(а):

выложите пожалуйста фото щупа.

Сфотографируйте пожалуйста сам конец электрода, посмотреть его форуму.

Подпись автора

Будьте здоровы и счастливы.

0


Вы здесь » Биорезонансные технологии » Схемы и ссылки на схемы » Схемы аппарата Фолля
