Не путаем два разных прибора с одинаковым названием "Витязь", но разных производителей - "Рикта" и Витебский завод телевизоров "Витязь"... В Беларуском "Витязе" - один лазерный диод, и один инфракрасный. Конструкция такова,что при эксплуатации без световодов  фотонная составляющая теряет всякий смысл из за жуткой интерференции... диоды направлены фактически на резьбу для волноводов    и работает только магнитное поле от кольцевого ферромагнита     а при использовании  световодов - из за их длинны исключается магнитная компонента
Так что ГУФ Tomade -прав.

О каком споре вы говорите??

ГУФ Томаde не привёл этих данных.
Я же говорю за тот аппарат, которым пользуюсь уже почти 20 тет. И скрины я приводил здесь на форуме.

За всё время использовал только одну насадку несколько раз ( по-женским заболеваниям ).

Во всех схемах---непосредственный контакт( частота 1000 Гц). На глубину, в ткани, прим. 1-2 см ( это про насадки).
Чем ниже частота, тем глубже в ткани.

Тут видео.
https://cloud.mail.ru/public/qaJF/2ivuFdwYZ
https://cloud.mail.ru/public/PCRg/v6XFL93A5
https://cloud.mail.ru/public/Fn5i/Ne2mX5cT9

Отредактировано Georgij (23.06.2021 21:22)

Прибором АП лечить не пробовали.

Существует суточная доза на одно место воздействия.
Мощность излучения и время воздействия.
Для сустава у меня не более 5 минут.
Для пожилого отца по инструкции к прибору 2.5 минуты.
Вопрос, сколько минут вы применяете на этом АЛМАГЕ или Витафоне ?
По вашему получается магнита хватает на 5 минут для лечения на Витязе.
На кой вы тогда держите дольше 5 минут на суставе ваш Алмаг?
Я на колене по 20 минут фонировал Витафоном несколько раз в день без хоть какого результата.
Витязем 5 минут в день.
Полюс 2Д по 15 минут без результата, это ещё круче Алмага и т.п. так как разрабатывался врачами.
Профессиональные дорогие приборы лазерные без магнитов и в основном применение с насадками.
По вашему эти учёные тупые, которые изучали воздействие лазеров, разрабатывали эти приборы.

Уважаемая администрация, перенесите пожалуйста весь наш флуд в соответствующую тему.
Снова как всегда слово за слово и захламили тему.

Отредактировано Олег Викторович (24.06.2021 10:16)

Подпись автора

Будьте здоровы и счастливы.

Одна из лучших моя схема.
КП 303 задаёт ограничение тока, при микроамперметре на 100 мкА – 95 мкА.
Т.е. после пробоя максимальный ток будет 95 мкА.
При других микроамперметр или желаемый ограниченный ток подбирается резистором к полевому транзистору КП 303.
Выбор напряжения 9 или 18 вольт.
Кнопка ускоренного пробоя, замыкает переменный, ток, напряжение максимальное до ограничения тока.
Можно поставить тумблер или кнопку на замыкание.
У меня стоит тумблер и последовательно кнопка на выбор по необходимости.
Пробой приходится иногда долго ждать, тумблер удобнее.
Т.е. нажал кнопку нет пробоя, включил тумблер.
Максимально будет при 18 вольт.
Как я применяю.
Устанавливаю при замыкание электродов переменным резистором нужный для работы ток, к примеру 50 мкА.
Если сразу пробилось нормально, если нет, нажимаю пробой, если нет пробоя, переключаю на 18 вольт, жду пробоя, как только пошла стрелка переключаю на 9 вольт, пошла далее выключаю пробой.
Комбинация этих режимов по необходимости.
Вариант без микроамперметра, если нет маленького индикатора тока от магнитофона или нужен максимально маленького размера.
Подключить микроамперметр, мультиметр, на корпусе где переменный выставить шкалу тока.
Убрать микроамперметр, мультиметр замкнуть цепь.
Ток выставляется по шкале.
Пробой получается по ощущению.
Можно пробой по светодиоду определять, добавив схему к примеру на TL 431 или иную на транзисторах, настроить включение или выключение светодиода на установленное напряжение. Схема индикатор напряжения, их много посмотреть подходящую в Интернет.
Так как напряжение до пробоя и после пробоя разное, вот и будет загораться или тухнуть светодиод.
Смена полярности тумблером на 6 выводов.
Стимуляция минусом просто включение выключение тумблера включения прибора.
Можно в цепь до тумблера смены полярности поставить просто кнопку, удобнее нажимать отпускать.
Кнопки есть как на замыкание, так и на размыкание.
Можно применить любую, выбирая режим тумблера включения прибора.
Проверяйте перед применением полярность на электродах.
С такой схемой работать очень удобно и комфортно.

Подпись автора

Будьте здоровы и счастливы.

случае микроамперметра 100-0-100 мкА  "данная схема Олега Викторовича" электрически ничего не изменится. но будет только хуже - уменьшится сектор обзора наблюдения показаний микроамперметра. с нулём по середине имеет смысл там где есть в этом необходимость - "совмещённое" наблюдение при изменении направления тока. а в аппарате "схема Олега Викторовича" направление(через нагрузку -тело) уже известно и определено  нажатием кнопки "переполюсовки" .

Это не то, не так.
Это идея автоматизировать ручной режим 4 секунда плюс, 11 секунд минус нашего уважаемого ГУФ Батла. Он в таком режиме катаракту сдерживает.
Но так как 4 секунды маловато я там немного эти пропорции увеличил.
Просто когда заброс стрелки и там зависание и потом падение мне 4 секунд мало.
Так что это не режим автоматического выравнивания.
Для автоматического применяется другая схема, тема вроде Проект поиска БАТ.

Подпись автора

Будьте здоровы и счастливы.

Проект прибора для поиска БАТ
Вот схема, делал ролик как работает.

Подпись автора

Будьте здоровы и счастливы.

Советую Вашей знакомой использовать Аксон 2, практически тоже самое, есть переключатель обратного напряжения. Самое главное, есть лечебный режим с модуляцией пульсирующего тока от 1200 Гц до понижения 600 Гц. Еще советую заточить электрод Аксона 2 из нержавейки до угла 45 градусов, в два, три раза уменьшается время пробивания эпидермиса кожи и можно не снимать одежду из тонкой ткани. На Авито можно купить этот прибор от 500 до 2000 руб.  В большинстве случаев они требуют настройки и заменой двух электролитов. Постараюсь сделать видео по ремонту и настройке этого прибора. Там много нюансов с разбором и заменой деталей.

Если только для пробоя точек, то наверное проще не придумаешь, краска с кроны легко счищается шкуркой, а на электрод обязательно колпачек нужен, чтобы случайно не уколоться!

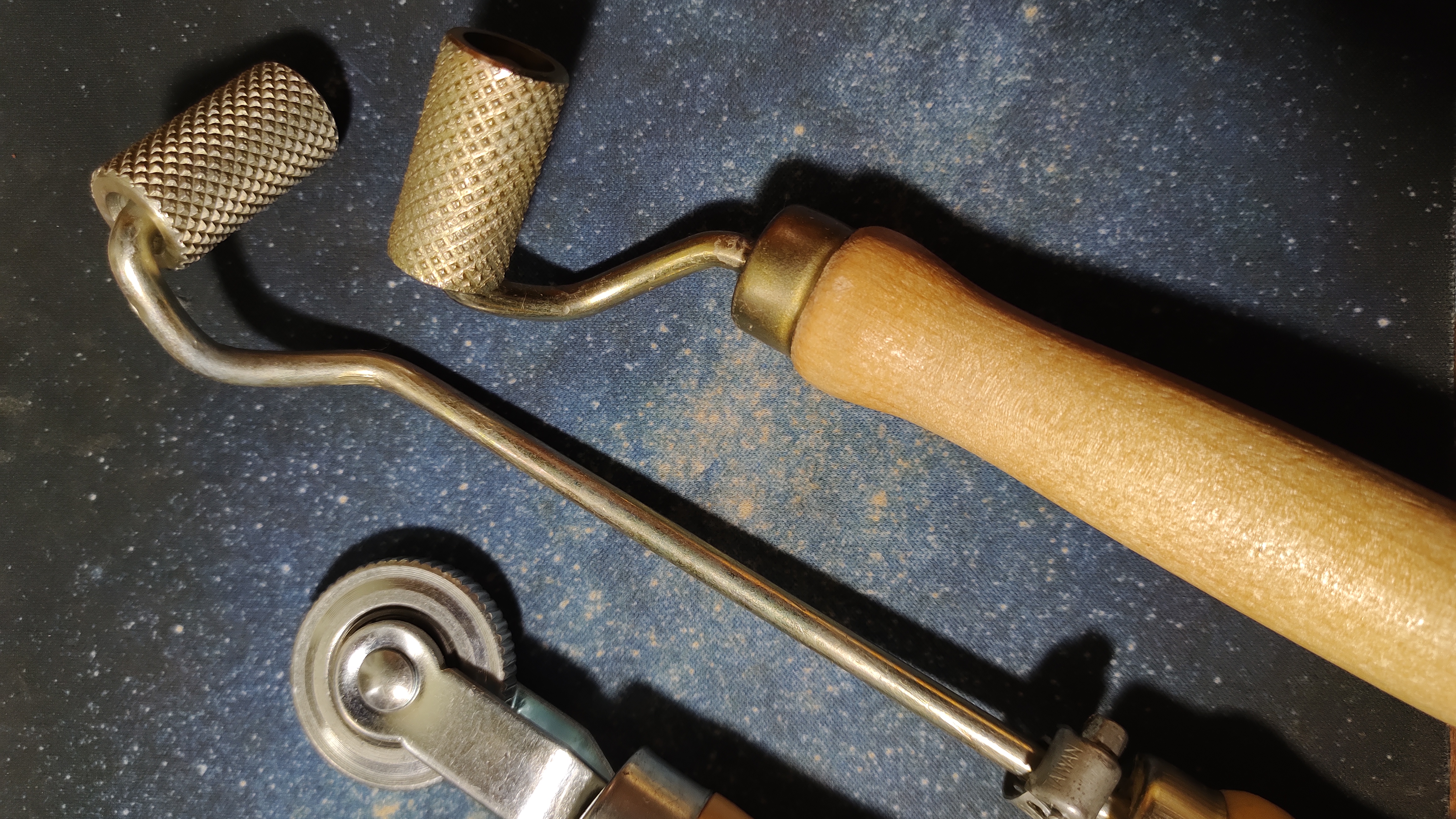

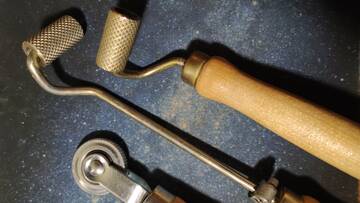

Покупал вот такие ролики для массажа триггерных точек, но и для электропунктуры подходят:

Отредактировано jostik (13.05.2026 00:19)

Вспомнил, да первый такой сделал на транзисторах, просто мультивибратор.
Другой уже на микросхемах с выбором частоты и тока.
Да, всё супер пупер, сам всё выравнивает, схемы все выложены на форуме.
Так этот режим есть в приборе ЭЛЛАДА 4 и 7.

Подпись автора

Будьте здоровы и счастливы.

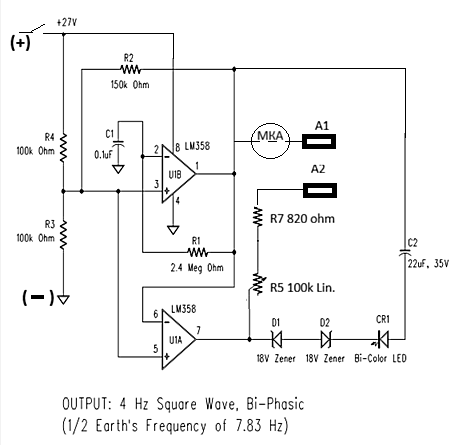

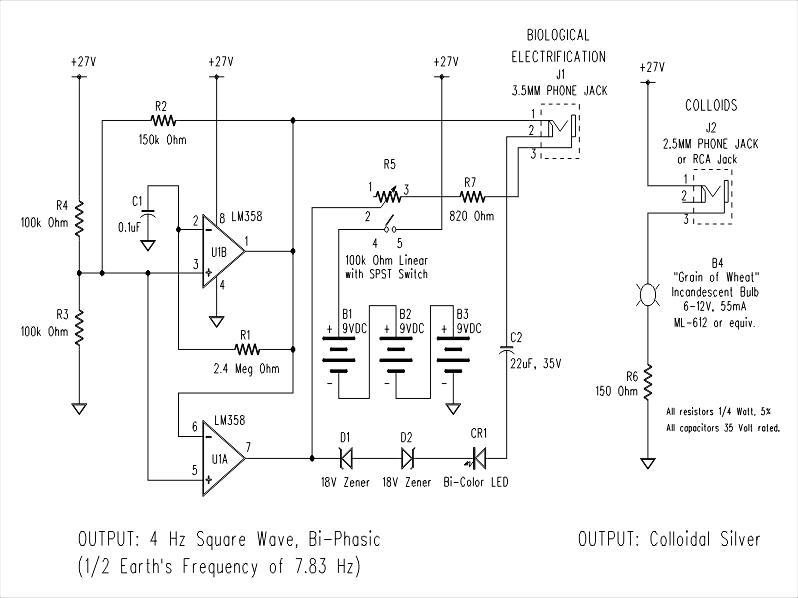

так как-то наверное.:

---------------------------------------------
что-то такое похожее по замыслу было и в первых "имедис-ах), там правда 10Гц было популярно в то время. точно было
    . может это даже -достойно.

( )а глубокий смысл, и .. до сих пор никто особо не понимает.
а там так сделано потому, что для разных процедур-воздействий требовались разные импульсы, и разный подход, и можно было выбирать то что нужно, такой смысл был заложен.
