По Ледневу разность сопротивления точки в прямом и обратном направлении в 2 или 3 раза не является ассиметрией с МЕДИЦИНСКОЙ точки зрения, что подтверждено клинически, а Жолондз нам рассказывает с точки зрения ЭЛЕКТРОТЕХНИЧЕСКОЙ. Надо уловить этот момент - это разные вещи.

http://www.rlocman.ru/shem/schematics.html?di=44631
Электроакупунктурный стимулятор Анализ собственного батарейного питания. Регулировка частоты и тока для стимуляции активных точек. Кроме того встроенная функция поиска точек для стимуляции. http://www.rlocman.ru/shem/search.html? … 0%ED%FB%E9
скачать http://www.rlocman.ru/r.php?url=http://lavr30.narod.ru/sch/zdor/stimul.zip

Отредактировано Оллег (05.05.2011 07:54)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Мультивибратор собрал по этой схеме http://umelec-best.mylivepage.ru/wiki/1915/681_Простые_схемы_для_желающих_заниматься_электроникой._
В схеме конечно ошибка, поменяйте полярность конденсаторов и всё отлично работает. На макете правильно.
Светодиоды не ставил, вместо 500 Ом поставил 1 k. Резистор 1 k сразу на плюс.
Конденсаторы поставил на 33 мкФ и вместо 10 k поставил 12k.
Вот теперь моя Эледиа и с полуавтоматом.
Острый укол ощущается отлично. Может ещё конечно частоту отрегулировать и сделать под диагностику более медленное переключение полярности а для стимуляции отлично и как есть. Думаю два режима сделать, фиксированные или регулируемые по желанию.

Отредактировано Оллег (06.05.2011 03:55)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Прямо в точку. Очень сожалею о том же. Ведь в РОФЭСЕ ( обещал описать, но все руки не доходят) определяется АЧХ (амплитудно-частотная характеристика, не сердитесь - расшифровываю аббревиатуру для неэлектронщиков) и тестирующий сигнал разлагается на гармоники, и те гармоники, которые не вписываются по амплитуде (амплитуды гармоник убывают у здоровой точки по экспоненте, по их опытам) берутся в качестве лечебных частот воздействия на данную точку. Диапазон частот НЧ ( от 0 до 12 Гц, кажется). Также записывают пакет этих частот на воду или крупку и дают как гомеопатию. Т.е. не надо проводить длительных и изнурительных сеансов электролечения, а периодически замеряя снова  делают уже новый лечебный препарат ( пакет частот) с учетом уже произошедших изменений. Просто мечта доктора-лентяя.

Получилось пока так, скачать http://narod.ru/disk/12095311001/pack.zip.html  посмотреть, там на микроамперметре и на осциллографе. На осциллографе там запись такая (мобильник тормозит), а так нормально, резко смена полярности.
Без нагрузки, практически на нуле.
Там где 45-55 это электроды на язык с установкой тока соответствующая, если ток добавить то и амплитуда качания увеличивается. На БАТ там немного по другому. Соберите и посмотрите что и как. Тут саму частоту можно менять.
По идее получился нормальный прибор. Диагностика и стимуляция. Как известно при стимуляции т.е. переменный получается, сила тока прохождения в ткань увеличивается, хорошо для пробоя.
Эту схему конечно можно сделать на фиксированные частоты, добавив конденсаторы или резисторы (переменник сдвоенный) и переключать парами.

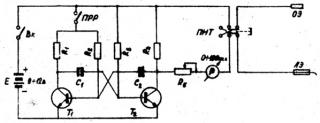

По идее какая разница в схемах, что у Леднёва мультивибратор что эта схема. По схеме Леднёва я так и не смог запустить, чтоб работало нормально. Там в схемах есть разница, можете посмотреть, хотя обе схемы классические мультивибраторы.
Хоть напишите, нормально или так себе.

Отредактировано Оллег (06.05.2011 18:58)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

поищу, посмотрю.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

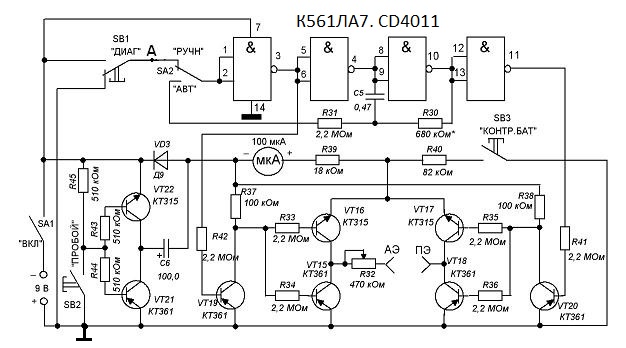

Нашёл. Эту схему кто собирал? Я так и не увидел, где тут переключатель минус, плюс.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Ясно, увидел. Спасибо.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Поскольку эти ГУФы молчат - успешное использование (если под этим подразумевать успешное лечение, а не эстетическое наслаждение) только предположение ВАГУФа 7,vr

Отредактировано leoucp (06.05.2011 21:57)

получаются колебания, - свои собственные "организма" колебания получаются, выходной каскад там почти как в маленьком ИБНе, ну близкое по смыслу - толкнул и от пустил -в обрыв, пустил в свободные колебания, это как удар в запылённый колокольчик - короткий толчок - пыль слетит, и колокольчик снова зазвенит на своих правильных-живых частотах стряхнув с себя всю патологию, это правильно для "лечения", так-же эффективна простая кнопка в эледия - момент обрыва, аналогично у Хильды Кларк - оскорбительно простое решение, и кстати весьма эффективное: просто похлопывание по клеммам батарейки, и кстати что-то можно привязать из АТ - элемент новизны, никогда точно невозможно точно похлопывать по клеммам, равно тому и переключать кнопку руками, и приборы выпускают с псевдослучайной последовательностью импульсов, значит что-то замечали в этом полезное, всё это ягоды с одного поля, близко по смыслу. впрочем это мы опять обсуждали, пытались обсуждать как-то, несколько лет тому назад, забывается, впрочем тоже ни к чему определённому не пришли, сложно для понимания.

Отредактировано 7,vr (07.05.2011 08:07)

Так пойдёт или нет эта схема с мультивибратором в Эледиа которую я собрал?
нужно собирать другую схему?

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

ну в принципе пойдёт если вы будите сигнал снимать с коллекторов транзисторов, переполюсовка будет между коллекторами в мультивибраторе. не с одного коллектора, и скажем общий провод, -а именно с коллекторов: один электрод с одного коллектора, другой электрод с другого коллектора. только конечно следует не забыть про микроамперметр - включить микроамперметр через диодный мостик на любых слабеньких диодах, иначе стрелка будет биться в другую сторону. напряжение питания можно поднимать до требуемого значения, но не выше рабочего напряжения транзисторов и конденсаторов.

Отредактировано 7,vr (07.05.2011 08:32)

  да на здоровье!, к слову: я такую схему делал на реле  , 7555 таймер 0,5-1,5 Гц + реле переполюсовки на выходе, прямо в замен кнопки эледиа, схемку передал знакомому врачу, очень доволен врач, использует приборчик в своей практике. правда реле ток кушает, но я поставил "мощный" аккумулятор 4ah, или большие круглые батарейки.

плюсы-минусы будут меняться с частотой генерации.

это вроде так сделано включение-выключение мультивибратора.
........................................................................................................................................

Отредактировано 7,vr (07.05.2011 09:42)
