ГУФ ПАЦИЕНТ, спасибо.
Принципиальное отличие метода ИВТ от других является то, что на живой организм направлена не часть, а весь миллиметровый, инфракрасный и некоторая доля видимого диапазонов волн. В широком спектре излучения присутствуют всё (или почти все) колебания с наложенной на них физиологически значимой информацией, необходимые для восстановления информационного гомеостаза в поражённых органах и системах, что и сыграло важную роль в разработке системы лечения.

В приборе длительность излучения максимальной яркости, с 20-22.
Длительность излучения минимальной яркости, с 11-13.
Получается нужно сделать два таймера с переключением и обеспечить максимальную и минимальную яркость.
Отношение максимальной и минимальной яркости при модуляции прямоугольными импульсами, не менее 1,15
Возможно в чём не смыслю, конечно.
Пока соберу схему ГУФа vr, там видно будет.
Так вот видите на схеме https://forumupload.ru/uploads/0001/48/78/11680-5-f.jpg вверху C1 и R6 задаётся частота. Хотя конечно можно и так пробовать и без неё. КТ605 можно любым другим заменить?

Отредактировано Оллег (14.07.2010 11:22)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Будем собирать и пробовать.
Для начала всё распишу, что и как исходя из собранных данных по порядку.
Мегалечилка

То что предстало перед взором - на фото слева. Обычная неонка, точнее трехэлектродный тиратрон с холодным катодом типа МТХ-90, производимый, кстати, еще с давних советских времен. В данном устройстве режим его работы практически идентичен неоновой лампочке, используемой например в подсветке квартирного выключателя освещения.
Предполагаемых мною структурирующих модуляторов не было обнаружено. Как впрочем и каких-либо датчиков, позволяющих организовать контур обещанной производителями "...биологической обратной связи по амплитуде и частоте..." .
Таким образом, по заявлениям авторов "Минитага", выходит, что обычная неонка является источником весьма широкого спектра "...электромагнитных сигналов сверхнизкой интенсивности миллиметрового, инфра-красного  (авторская грамматика сохранена) и части видимого диапазонов длин волн, модулированные информационными сигналами инфранизких частот" .
Немного отвлекусь на комментарий.
Некоторая часть видимого диапазона  - без сомнения имеет место быть, в виде красноватого свечения.
Инфракрасное  (тепловое) излучение - в той или иной степени его излучают практически все светящиеся электроприборы.
Миллиметровые волны  из неонки - отдаю на откуп физикам-профессионалам, пусть они комментируют. В любом случае аналогичным "источником миллиметровых волн"  являются также и лампы дневного света, и энергосберегающие лампочки, и фонари уличного освещения.
Про модуляцию "информационными сигналами инфранизких частот"  - разговор отдельный. Во-первых разделим. "Информационные сигналы"  рассмотрим отдельно, и "инфранизкие частоты"  тоже отдельно.
Инфранизкие были все-таки обнаружены - этот сигнал просто меняет яркость неонки с периодичностью 15..20 секунд. Как его воспримут живые клетки - пусть комментируют медики. Но с учетом того, что в окружающем мире полно таких воздействий, если бы оно влияло - все люди давно уже превратились бы в монстриков
А вот насчет "информационных сигналов"  - последним форпостом моих надежд найти их источник, было предполжение, что виднеющаяся в глубине микросхемка выдает эти сигналы, модулируя ими питание излучателя... Примчавшись домой, я прицепил к контактам платы осциллограф, и, как впрочем уже следовало бы ожидать, никаких сигналов не обнаружил.

То что на экране осциллографа - снято непосредственно с выводов неонки - обычные релаксационные колебания. И немного забегая вперед, скажу, что более детальное и тщательное исследование схемы "Минитага" показало полное отсуствие каких-либо особых "модулирующих сигналов" .
Теперь пришло время вернуться к дальнейшим исследованиям. Чтобы расставить, как говорится, все точки над "i"  - было принято решение об окончательной разборке аппарата. Задача оказалась нетривиальной, т.к. все везде заклеено. С помощью надлежащего инструмента задний колпачок был срезан, держатели платы выпрессованы, и плата извлечена на всеобщее обозрение. Вот фотографии минитаговских внутренностей.

На переднем плане, слева направо:
стабилизатор питания +5v типа 78L05 с обвязкой,
кварц на 4 МГц в металлическом корпусе,
микросхема PIC12C508A (микроконтроллер),
и наконец справа MOSFET ключ IRFL110PbF с резисторами ограничения тока неонки.
Вид сверху на плату "Минитага". Ряд электролитических конденсаторов и линейка диодов над ними образуют высоковольтный умножитель для питания неонки. Он преобразует переменное напряжение 20v из блока питания, в постоянное 120v. Умножитель собран по классической схеме. Крайний правый диод умножителя был поврежден в процессе извлечения платы, и заменен на аналогичный типа 1N4007.

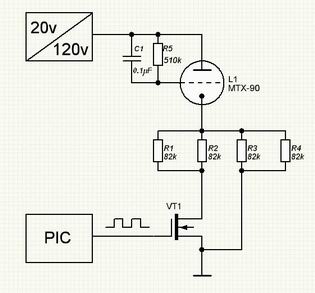

Упрощенная схема питания газоразрядной лампы, использованная в "Минитаге", приведена ниже. Срисовано с печатной платы.

Диодно-конденсаторный умножитель 20/120v создает анодное напряжение, необходимое для зажигания неонки.
Резисторы, соединенные попарно, служат для ограничения тока через лампу. Ключ на MOSFET VT1  изменяет рабочий ток лампы, в результате чего меняется ее яркость. PIC-микроконтроллер формирует импульсы управления ключем VT1.
Длительность этих импульсов 15..20 секунд. Это та самая "модуляция на инфранизкой частоте" , о которой шла речь выше. Больше никаких других сигналов из PIC-контроллера не исходит, он служит только для очень медленного моргания лампочкой.
Цепь на конденсаторе C1 и резисторе R5 можно считать неким подобием релаксационного генератора - с учетом переходного сопротивления на участке катод-сетка лампы и ограничительных резисторов. Но его работа крайне неустойчива, не говоря уже о том, что параметры будут зависеть от каждого конкретного экземпляра тиратрона.
Теперь подведем итоги.
В названии этой статьи и эпиграфе в общем-то все уже сказано.
Технически прибор "Минитаг" устроен следующим образом:
Блок питания понижает сетевое напряжение с 220v до 20v, без выпрямления.
Газоразрядная неоновая лампа питается через повышающий умножитель, причем ее яркость модулируется с периодичностью 15..20 секунд по сигналу от PIC-контроллера.
Отсюда можно сделать вывод: С технической точки зрения, прибор "Минитаг" эквивалентен обычной неоновой лампочке, вроде тех, что применяется в подсветке бытовых выключателей.
Комментарий, одобренный врачом:
Однозначно работает эффект "плацебо".
Плацеботерапия эффективна лишь при психосоматических расстройствах, то есть когда стресс или депрессия столь сильны и продолжительны, что выливаются в физические нарушения. Если покупка мегалечилки так или иначе устраняет психологическую проблему - организм постепенно восстанавливается.
Если же болезнь не психологического происхождения - тут-то зайчику и крышка, т.к. и время потеряно - болезнь прогрессирует, да и средства, которые можно было потратить на лечение - растрачены вхолостую.
Источник http://e-v-a.spb.ru/viewpage.php?page_id=21

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

ГУФ ПАЦИЕНТ, так и написал Будем собирать и пробовать.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

ГУФ Tomade, Соберу одну через выключатель модулятора.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Смотрите шире неоновые лампы
копейки стоят на заказ любой формы, хоть спираль. Модуляция катушкой на лапмпу.

ГУФ vr, Почему на вашей схеме 120 вольт, если по справочнику нужно 150 вольт?

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

По справочнику напряжение для тиратрона - это  минимальное напряжение самопробоя, чтоб без управляющего сигнала лампа не срабатывала. А при подаче на сетку, которая ближе к катоду,  плюса (или импульса) лампа зажигается при гораздо меньшем напряжении. Потому, чтоб зажигалась при 120 В,  в Минитаге сетка через резистор соединена с анодом, т.е. на сетке плюс (ну, там еще замутили с емкостью...).
А если будете использовать просто неонку - она при 120 В гарантированно зажигается (если только не натекла по выводам, годы выпуска там на фото видны довольно древние...)

Тиратрон похож на тиристор: коли уж зажегся, сеткой его больше не выключишь, только снятием анодного напряжения, на короткое время хотя бы.

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

Можно всё сделать куда проще.
Я уже выкладывал картинки оргоновой пирамиды. Смысл в том что через провод на пластину можно вывести находящийся в пирамиде широкий спектр частот, часть которых идентична частотам колебаний здоровых клеточных структур биологических объектов. В. Райхом были созданы так называемые оргонные энергетические аккумуляторы, состоящие из чередования органического материала и металла. Согласно результатам исследований Б.Сенфа, небольшой оргонный аккумулятор для локального облучения точек акупунктуры легко можно сделать самому. Картинку уже выкладывал. Вот и получается будет подавать на БАТ и соответствующий орган весь спектр частот!

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

По теории биорезонанса при совпадение плохого уничтожается, нормального восстанавливается.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Какая замечательная, удобная теория!

Подпись автора

http://covid19.mybb.ru/

ГУФ 9,vr, вот это да, я об этом как то и не думал.
Да и ладно, пусть себе распространяют чего хотят. Конечно, кто не желает что выкладывать так и ненужно конечно.
Далековато мне ехать в радиомагазин, а нашёл только 2 электролита 100х63 вольта, остальные на 50 вольт. 50 вольт мало не будет?
Вместо IN 4004 поставлю UF 4004, 4007 скоростные.
Тиратрон сегодня принесли уже МТХ-90 1987 года 10 месяца, посвежей.
Все детали подобрал, осталось точно рассчитать исходя из значений у меня деталей частоту 0,03 Гц. Конденсатор поставлю на 1 мкФ, хотя могу на 4,7 или два их воткнуть тогда меньше нужен буде номинал резисторов.
Просто схема получается не та что по книге к прибору, там разное время яркого и низкого свечения.
Потом я конечно сгоняю куплю ключ IRFL110PbF, R1-4 на 82k уже припас.
А вот на оригинале номинал С1 так и нет. Пока поставлю как у ГУФа Tomade на 0,1 мкФ.
Просто меня смущает разница в схемах на ножках катодов транзисторов. На оригинале одно сопротивление на вашей другое. На оригинале при ярком свечение получается 20,5 k, при низком 41k. В вашей схеме при ярком 1,2 k и 2.4 k при низком. У ГУФа Tomade по первой схеме 21,5 k почти как и в оригинале.
ГУФ Tomade, указал 2 Вт. А на схеме оригинала там вообще простенькие стоят.
В R3 большие разбросы, нужно будет подгонять. Параллельно R7 поставлю конденсатор.
Какой смысл ставить С4 47х35 вольта, если там уже 5 вольт?
Сначала думаю на макете собрать и поэкспериментировать и с МТХ и простыми неонками. Нужно конечно корпус присмотреть и уже под него проектировать плату.
Завтра вот ещё КТ605 принесут.
Я всё тут смотрю как рассчитать генератор на ЛА7.
