Номер патента: 2127134
Класс(ы) патента: A61N5/02, A61H39/00
Номер заявки: 97109598/14
Дата подачи заявки: 05.06.1997
Дата публикации: 10.03.1999
Заявитель(и): Падучев Николай Владимирович
Автор(ы): Падучев Н.В.
Патентообладатель(и): Падучев Николай Владимирович
Описание изобретения: Изобретение относится к медицинской технике, в частности к аппаратам для микроволновой терапии, предназначенным для лечения электромагнитными полями сверхвысоких или крайне высоких частот путем бесконтактного воздействия на биологически активные зоны.
Известные устройства (аппараты) для микроволновой терапии, как правило, содержат: источник питания непрерывного или импульсного режима, источник электромагнитных колебаний - генератор сверхвысоких или крайне высоких частот, в качестве которого часто используется полупроводниковый или ламповый генератор шума, переходные или фильтровые устройства, излучающую антенну; и подразделяются на устройства для лечения методом локальной гипертермии и устройства для лечения информационно-волновыми методами.
Известно устройство для микроволновой рефлексотерапии [1], предназначенное для лечения путем бесконтактного воздействия на биологически активные зоны полями крайне высоких частот. Цель этого изобретения, сокращение времени проведения процедуры и снижение суммарной поглощенной дозы излучения, достигается введением формирователя импульсного напряжения, выход которого электрически связан с источником электромагнитных колебаний - импульсным генератором КВЧ (крайне высокочастотного) шума, который через переходные устройства - фильтр верхних частот и последовательно соединенный с ним трансформатор типов волн связан с излучающей антенной.
Терапевтический эффект достигается за счет того, что для малых уровней мощности электромагнитного излучения организм является для одних частот нелинейной системой с высокой добротностью, а для других линейной, поэтому облучение биологически активных зон шумовым электромагнитным излучением с равномерным спектром мощности вызывает реакцию организма на составляющие излучения совпадающие с собственными резонансными частотами.
К недостаткам данного устройства можно отнести отсутствие индикации наличия излучения, плохое согласование с облучаемым участком зоны, отсутствие выраженной направленности излучения.
Известно устройство для волновой рефлексотерапии [2] , содержащее электрически последовательно соединенные каскад формирования импульсного напряжения, источник электромагнитных колебаний - шумовой генератор электромагнитных волн и антенну-излучатель, особенностью которого является наличие блока индикации, подключенного между каскадом формирования импульсного напряжения и источником электромагнитных колебаний.
К недостаткам данного устройства можно отнести плохое согласование с облучаемой зоной, отсутствие выраженной направленности излучения, а также неопределенность в индикации именно сверхвысокочастотного излучения, так как блок индикации подключен в устройстве, работающем по принципу генератора ударного возбуждения до генератора, излучающего электромагнитные волны.
Известен излучатель для аппарата микроволновой терапии наиболее близкий к предложенному по конструкции [3], содержащий волновод, возбудитель и коаксиальную линию, подключаемый посредством разъема к источнику электромагнитных колебаний - генератору сверхвысокой частоты, предназначенный для глубинного локального прогрева биологической ткани электромагнитной волной круговой поляризации.
Цель изобретения - обеспечение равномерного распределения мощности излучения при хорошем согласовании с облучаемой зоной, достигается выполнением возбудителя в виде изогнутого по окружности вибратора, возбуждением волны с круговой поляризацией, а также выбором соотношения элементов излучателя. Этот излучатель предназначен для работы в сравнительно узком, относительно низкочастотном диапазоне, имеет большой диаметр излучателя, что сужает его возможности при необходимости точной дозиметрии, а также не содержит индикатора наличия излучения.
Целью предлагаемого изобретения является повышение терапевтического эффекта лечения при облучении биологически активных зон (точек) за счет лучшего согласования излучателя с облучаемой зоной, обеспечения выраженной направленности излучения (повышение точности дозиметрии), расширения диапазона излучаемых частот, в том числе за счет введения инфракрасного излучения и обеспечении индикации световым пятном в видимой части диапазона.
Поставленная цель достигается тем, что в излучатель, представляющий собой отрезок коаксиального волновода, внешняя часть которого замкнута с одной стороны, а внутренний проводник выполнен в виде отрезка круглого волновода, длина которого равна длине внешней части и выступает наружу на расстояние, равное четверти длины волны в волноводе, введен генератор шума, представляющий из себя газоразрядный прибор с коаксиально расположенными внутри стеклянной колбы рабочими электродами, например, газоразрядная индикаторная лампа.
Источником крайне высокочастотного, инфракрасного и видимого излучений служит тлеющий разряд в разряженном газе - хаотическое тепловое движение электронов плазмы разряда, средняя скорость которого определяет электрическую температуру плазмы и, следовательно, спектральную плотность мощности излучения.

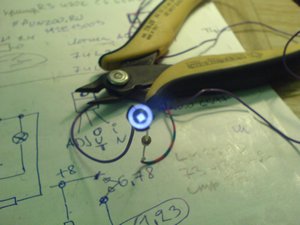

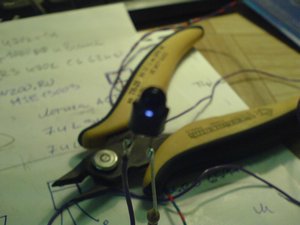

На фиг. 1 приведен вариант конструкции излучателя с внешней поверхностью 1 и внутренним волноводом 2, в котором расположен генератор 3 шума с коаксиально расположенными рабочими электродами 4 и выводами для подключения 5. В качестве генератора шума в этом варианте излучателя использована газоразрядная индикаторная лампа самостоятельного тлеющего разряда типа ИНС-1.
На фиг. 2 изображен вариант аппарата для микроволновой терапии с предложенным излучателем 1, 2, блоком питания 6, корпусом 7, печатной платой 8, прозрачной вставкой 9 и проводом питания 10.
Предлагаемая конструкция, в которой внешняя поверхность 1 излучателя замкнута с одной стороны и разомкнута с другой, внутренний проводник 2 представляет собой полый круглый волновод, длина которого равна длине внешней части и выступающий наружу на расстояние, равное четверти длины волны в волноводе и внутри которого помещен источник электромагнитных колебаний - генератор шума 3, представляющий из себя газоразрядный прибор с коаксиально расположенными рабочими электродами внутри стеклянного корпуса для возбуждения волны с круговой поляризацией, обеспечивает хорошую направленность СВЧ и КВЧ излучения и согласование с облучаемой зоной, излучение в инфракрасном диапазоне и в видимой части спектра для индикации наличия и направления излучения.
Применение аппаратов для микроволновой терапии с предложенным излучателем в медицинской практике показало высокую эффективность при лечении ряда заболеваний за счет хорошего согласования с облучаемой зоной, расширения диапазона излучаемых частот, а также визуального контроля направленности и наличия излучения.
Литература
1. С. П. Ситько, В.Е. Лобарев, Н.Д. Колбун Устройство для микроволновой рефлексотерапии "Порог". А. с. N 1611345, 1987 г.
2. Ю. Г. Ржавский Устройство для волновой рефлексотерапии. А. с. N 2042364, 1992 г.
3. С. А. Лебедева. Излучатель для аппарата микроволновой терапии. А. с. N 1223923. 1983 г.
Формула изобретения: Излучатель для микроволновой терапии, содержащий блок питания, переходные устройства, генератор электромагнитных колебаний, излучающую антенну, отличающийся тем, что излучающая антенна выполнена в виде отрезка коаксиального волновода, внешняя часть которого замкнута с одной стороны, в внутренний проводник выполнен в виде отрезка круглого волновода, длина которого равна длине внешней части и выступает наружу на расстояние, равное четверти длины волны в волноводе, и внутри которого помещен источник электромагнитных колебаний - генератор шума в виде газоразрядного прибора в стеклянном корпусе с коаксиально расположенными рабочими электродами.|Читать патент
