#p194473,Tomade написал(а):

Если  включить "лучик", то на осциллографе появляются затухающие импульсные колебания частотой примерно 20 кГц. "Лучик" питается от сети 220 В.  Кто подскажет, отчего такие колебания?

Возможно это,"  Цепочка С3-R3 обеспечивает релаксационные колебания частотой около 20 кГц".

#p194455,Tomade написал(а):

Каково (примерно) расстояние от такой конструкции до тела человека, при котором ещё ощущается - лечебное или иное - воздействие?

У Джокера иное - воздействие лучиком пробивало  стены  в квартире ..

Отредактировано SA (03.11.2021 16:09)

0

542

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194474,SA написал(а):

Возможно это,"  Цепочка С3-R3 обеспечивает релаксационные колебания частотой около 20 кГц".

В оригинале R3=510 кОм, С2=0,1 мкФ (не С3). Подпаял параллельно к С2 конденсатор 2,2 мкФ и... ничего не изменилось. Следовательно, причина в чём-то другом.

Подпись автора

Всё зло на земле от думания о себе происходит.

0

543

  • Автор: SA
  • Почётный ветеран
  • Зарегистрирован: 22.10.2012
  • Пол: Мужской
  • Сообщений: 1264
  • Уважение: +2009
  • Позитив: +1148
  • Приглашений: 0
  • Провел на форуме:
    28 дней 16 часов
  • Последний визит:
    27.04.2024 18:32
#p194476,Tomade написал(а):

Подпаял параллельно к С2 конденсатор 2,2 мкФ и... ничего не изменилось. Следовательно, причина в чём-то другом.

Проще отпаять всё от сетки ,а там видно будет

0

544

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194477,SA написал(а):

Проще отпаять всё от сетки ,а там видно будет

Отпаял от сетки тиратрона резистор с конденсатором. В результате немного увеличились и частота, и амплитуда колебаний.

Подпись автора

Всё зло на земле от думания о себе происходит.

0

545

  • Автор: SA
  • Почётный ветеран
  • Зарегистрирован: 22.10.2012
  • Пол: Мужской
  • Сообщений: 1264
  • Уважение: +2009
  • Позитив: +1148
  • Приглашений: 0
  • Провел на форуме:
    28 дней 16 часов
  • Последний визит:
    27.04.2024 18:32
#p194478,Tomade написал(а):

Отпаял от сетки тиратрона резистор с конденсатором. В результате немного увеличились и частота, и амплитуда колебаний.

Ничего не написали о величине  амплитуды колебаний . Резистор можно припаять назад и искать паразитку дальше...

0

546

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194483,SA написал(а):

Ничего не написали о величине  амплитуды колебаний

Амплитуда, измеренная осциллографом, около 50 мв (не удвоенная).
Для исключения влияния сети проделал такой эксперимент: вынул вилку "лучика" из розетки 220 В и увидел, что амплитуда сигнала на катушке плавно уменьшается до нуля. Плавно, так как питание на тиратрон продолжает поступать с конденсатора С1, ёмкость которого в этом "лучике" = 47 мкФ. Частота  импульсов не меняется.

Подпись автора

Всё зло на земле от думания о себе происходит.

+1

547

  • Автор: SA
  • Почётный ветеран
  • Зарегистрирован: 22.10.2012
  • Пол: Мужской
  • Сообщений: 1264
  • Уважение: +2009
  • Позитив: +1148
  • Приглашений: 0
  • Провел на форуме:
    28 дней 16 часов
  • Последний визит:
    27.04.2024 18:32
#p194484,Tomade написал(а):

Амплитуда, измеренная осциллографом, около 50 мв (не удвоенная).

ЧУдес не бывает .
Смотрим паспорт МТХ:
" Малогабаритный тиратрон МТХ90 с холодным катодом предна значен для преобразования электрических сигналов малой мощности,и  применения в качестве ионного реле."
Теперь посмотрите на свою катушку и всё станет ясно

Свернутый текст

основная модуляция отключена ,но остался наведенный  потенциал   через катушку на сетку...

+1

548

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194490,SA написал(а):

но остался наведенный  потенциал   через катушку на сетку..

Откуда взялся потенциал на катушке?

Подпись автора

Всё зло на земле от думания о себе происходит.

0

549

  • Автор: SA
  • Почётный ветеран
  • Зарегистрирован: 22.10.2012
  • Пол: Мужской
  • Сообщений: 1264
  • Уважение: +2009
  • Позитив: +1148
  • Приглашений: 0
  • Провел на форуме:
    28 дней 16 часов
  • Последний визит:
    27.04.2024 18:32
#p194491,Tomade написал(а):

Откуда взялся потенциал на катушке?

200+400 = :hobo:

+2

550

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194492,SA написал(а):

200+400 = :hobo:

Если катушку не подносить к тиратрону, то на ней нет никакого потенциала: хоть осциллограф подключай к обмотке 200 витков, хоть 400 витков, хоть все 600. И лишь если катушку надеть на светящийся тиратрон, то в ней наводятся импульсы (см. осциллограмму), причём их максимальная амплитуда - на 200-витковой катушке.  То есть импульсы наводятся именно стабилитроном, и притом работающим, даже если "лучик" отключить от сети 220 В (пока есть напряжение на конденсаторе С1).

Подпись автора

Всё зло на земле от думания о себе происходит.

+3

551

  • Автор: SA
  • Почётный ветеран
  • Зарегистрирован: 22.10.2012
  • Пол: Мужской
  • Сообщений: 1264
  • Уважение: +2009
  • Позитив: +1148
  • Приглашений: 0
  • Провел на форуме:
    28 дней 16 часов
  • Последний визит:
    27.04.2024 18:32
#p194493,Tomade написал(а):

Если катушку не подносить к тиратрону, то на ней нет никакого потенциала

Не согласен , в теории будет  потенциал от наводок ЭМИ.

#p194493,Tomade написал(а):

И лишь если катушку надеть на светящийся тиратрон, то в ней наводятся импульсы (см. осциллограмму), причём их максимальная амплитуда - на 200-витковой катушке.  То есть импульсы наводятся именно стабилитроном

Вот ,а здесь Вы открыли новое явление , формирование плазмы в тиратроне,очевидно, наводит ЭМ поле в катушке ,  которое  модулирует сам тиратрон уже через сетку  тиратрона, но предстоит ещё выяснить от каких параметров  зависит частота,амплитуда   итд. Кстати ,о замечательных свойствах тиратрона с катушкой говорил КГГ ,  но открываюшиеся возможности ,например, построения БОС видны невооруженным взглядом .

Отредактировано SA (03.11.2021 20:14)

+5

552

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194496,SA написал(а):

Не согласен , в теории будет  потенциал от наводок ЭМИ.

В теории - будет, но осциллограф ничего не показывает.

#p194496,SA написал(а):

формирование плазмы в тиратроне,очевидно, наводит ЭМ поле в катушке ,  которое  модулирует сам тиратрон

Ну да. Как барон Мюнхаузен: сам себя из болота вытащил.  Катушка-то разомкнута (нагрузка - только высокоомный вход осциллографа). Следовательно, тока в ней нет. Нет тока в катушке - нет от неё ЭМ-поля, нечему модулировать тиратрон.
Ладно, Чапай думать будет.  smalimg

Подпись автора

Всё зло на земле от думания о себе происходит.

+2

553

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47

Немного модернизировал эксперимент: в качестве катушки взял первичную обмотку трансформатора от какого-то блока питания. Оказалось, что на этой обмотке формируется практически чистый синус той же частоты, что была у затухающих импульсов при опыте с круглой катушкой. Интересно, что напряжение на этой обмотке появляется при поднесении к тиратрону на расстоянии в несколько сантиметров. Как и раньше, при вынимании вилки питания "лучика" из розетки 220 В синусоида плавно уменьшается по амплитуде до нуля. На снимке осциллограф в зане нерезкости, так как фокусировал фотоаппарат на тиратроне.
https://i.imgur.com/8YmMZ34.jpg

Подпись автора

Всё зло на земле от думания о себе происходит.

+8

554

  • Автор: Ura
  • Ura
  • Почётный ветеран
  • Зарегистрирован: 13.09.2009
  • Откуда: Северодвинск
  • Пол: Мужской
  • Возраст: 60 [1963-05-25]
  • Сообщений: 1380
  • Уважение: +2316
  • Позитив: +3507
  • Приглашений: 0
  • Провел на форуме:
    2 месяца 3 дня
  • Последний визит:
    21.01.2023 22:40

... При отключении катушки - просто  в ней возникает ток самоиндукции...  :idea: Индуктивность большая и сердечник из металла, который просто намагничеваеся уже с дугой полярностью и так идёт процесс до полного затухания тока самоиндукции...
    С Уважением Юра.

+1

555

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194504,Ura написал(а):

Индуктивность большая и сердечник из металла,

Катушка без сердечника.

Подпись автора

Всё зло на земле от думания о себе происходит.

0

556

  • Автор: Ura
  • Ura
  • Почётный ветеран
  • Зарегистрирован: 13.09.2009
  • Откуда: Северодвинск
  • Пол: Мужской
  • Возраст: 60 [1963-05-25]
  • Сообщений: 1380
  • Уважение: +2316
  • Позитив: +3507
  • Приглашений: 0
  • Провел на форуме:
    2 месяца 3 дня
  • Последний визит:
    21.01.2023 22:40

Уважаемый Владимир! А катушка импортная? Случайно не из китайского провода? Проверить магнитом,замерить индуктивность - нет возможности? Судя по фото катушка вставлена в корпус от реле
   С Уважением Юра.

+3

557

  • Автор: mikhvlad
  • Почётный ветеран
  • Зарегистрирован: 12.04.2011
  • Сообщений: 5781
  • Уважение: +6618
  • Позитив: +114
  • Приглашений: 0
  • Провел на форуме:
    22 дня 17 часов
  • Предупреждения: 1.
  • Последний визит:
    06.05.2024 18:20

ГЕША написал(а):

А теперь вопрос, а что излучает торец неонки, не является ли он излучателем этих Максвелловских токов смещения или электрических продольных волн Николаева, а если так,то излучают ли их сами электроды, либо это излучение короны или газовой смеси?

Неоновый лучик - 2
https://i3.imageban.ru/out/2021/11/04/9f20f5c5b20ff6141d9ef13abf853902.jpg

Отредактировано mikhvlad (04.11.2021 14:34)

0

558

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194514,Ura написал(а):

А катушка импортная? Случайно не из китайского провода? Проверить магнитом,замерить индуктивность - нет возможности? Судя по фото катушка вставлена в корпус от реле

Катушка скорее всего от импортного блока питания. То был трансформатор с обмотками, разделёнными перегородкой катушки. Вторичную обмотку я когда-то для чего-то перемотал, а первичную - не помню (много у меня разного барахла). Индуктивность замерить нечем, но, если очень надо, рассчитаю, подключив к ней конденсатор и, последовательно, резистор и на всё это подав синусоидальный сигнал от генератора НЧ. Найдя резонансную частоту RC-контура и зная ёмкость конденсатора, можно рассчитать индуктивность.
Не заметил, что катушка реагирует на магнит. А вот металлические площадки, к которым припаяны выводы катушки, - притягиваются.
-----------
Вот сейчас взял катушку от какого-то советского устройства. Её внутренний диаметр - 16 мм, наружный - 41 мм, высота - 50 мм. На катушке заводская наклейка, на которой написано:  "220 V  30 000 витков ПЭТВ-2/0,08  9300 Ом".  Если такую катушку подносить к горящему тиратрону, то ничего особенного, в отличие от предыдущей прямоугольной катушки, не происходит. Но если тиратрон вставить в эту катушку, то на её выходе - слегка искажённый синусомдальный сигнал той же частоты (примерно 20 кГц), но заметно большей амплитуды: около 0,45 В.

Подпись автора

Всё зло на земле от думания о себе происходит.

+1

559

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194517,mikhvlad написал(а):

А теперь вопрос, а что излучает торец неонки, не является ли он излучателем этих Максвелловских токов смещения или электрических продольных волн Николаева

Всё может быть. А также, как в своё время писал !Joker,  на излучение МТХ-90 влияют фазы Луны. :)

Подпись автора

Всё зло на земле от думания о себе происходит.

0

560

  • Автор: Олег Викторович
  • Олег Викторович
  • Почётный ветеран
  • Зарегистрирован: 27.06.2011
  • Сообщений: 11642
  • Уважение: +8631
  • Позитив: +4997
  • Приглашений: 0
  • Провел на форуме:
    4 месяца 26 дней
  • Последний визит:
    Сегодня 09:27

https://i.imgur.com/jm7ECZJ.jpg
Схема ГУФ Шарлатана, на максимум свечение.
При переключение на низкую яркость сигнал пропадает.

Отредактировано Олег Викторович (04.11.2021 17:09)

Подпись автора

Будьте здоровы и счастливы.

+5

561

  • Автор: exquisitus
  • Активный участник
  • Зарегистрирован: 23.06.2013
  • Сообщений: 351
  • Уважение: +291
  • Позитив: +699
  • Приглашений: 0
  • Провел на форуме:
    14 дней 9 часов
  • Последний визит:
    Сегодня 09:11
#p194524,Олег Викторович написал(а):

Схема ГУФ Шарлатана

ссылка? пожалуйста, освежите мою память после стольких лет ...

Отредактировано exquisitus (04.11.2021 17:40)

0

562

  • Автор: Tomade
  • Tomade
  • Почётный ветеран
  • Зарегистрирован: 23.09.2008
  • Сообщений: 3647
  • Уважение: +3875
  • Позитив: +1276
  • Приглашений: 0
  • Провел на форуме:
    1 месяц 26 дней
  • Последний визит:
    Сегодня 06:47
#p194524,Олег Викторович написал(а):

Схема ГУФ Шарлатана, на максимум свечение.

Нашего полку прибыло. :)
А сколько витков у катушки?

Подпись автора

Всё зло на земле от думания о себе происходит.

0

563

  • Автор: Олег Викторович
  • Олег Викторович
  • Почётный ветеран
  • Зарегистрирован: 27.06.2011
  • Сообщений: 11642
  • Уважение: +8631
  • Позитив: +4997
  • Приглашений: 0
  • Провел на форуме:
    4 месяца 26 дней
  • Последний визит:
    Сегодня 09:27
#p194526,Tomade написал(а):

А сколько витков у катушки?

Без понятия, тоже разных полусмотанных от разного.
Провод очень тонкий.
Просто взял катушку посмотреть что выдаст.

#p194525,exquisitus написал(а):

ссылка? пожалуйста, освежите мою память после стольких лет ...

Много лет назад паял, ссылки у меня нет, нужно искать.

Подпись автора

Будьте здоровы и счастливы.

0

564

  • Автор: Олег Викторович
  • Олег Викторович
  • Почётный ветеран
  • Зарегистрирован: 27.06.2011
  • Сообщений: 11642
  • Уважение: +8631
  • Позитив: +4997
  • Приглашений: 0
  • Провел на форуме:
    4 месяца 26 дней
  • Последний визит:
    Сегодня 09:27

Соорудить можно что угодно, главное диагностика, проверка воздействия положительного или отрицательного влияния.
А если есть влияние уже корректировать что куда.
У себя могу более конкретно только методом Накатани.
Снова встаёт вопрос куда прикладывать катушку, к БАТ, зону на тело, рядом как ДЭТА расположить?
Подавать частоты, запись настой Сытина и т.п.

У ГУФ Шарлатана были конкретные хорошие примеры по воздействию на БАТ.

Отредактировано Олег Викторович (05.11.2021 15:02)

Подпись автора

Будьте здоровы и счастливы.

0

565

  • Автор: exquisitus
  • Активный участник
  • Зарегистрирован: 23.06.2013
  • Сообщений: 351
  • Уважение: +291
  • Позитив: +699
  • Приглашений: 0
  • Провел на форуме:
    14 дней 9 часов
  • Последний визит:
    Сегодня 09:11
#p194527,Олег Викторович написал(а):

Много лет назад паял, ссылки у меня нет, нужно искать.

?
Как доработать "неоновый лучик"

0

566

  • Автор: ency
  • ency
  • Ветеран
  • Зарегистрирован: 19.01.2016
  • Сообщений: 754
  • Уважение: +343
  • Позитив: +493
  • Приглашений: 0
  • Провел на форуме:
    2 дня 19 часов
  • Последний визит:
    23.12.2023 22:02

вот ещё  smalimg  ;) :
Викторович давал девайс: Неоновый лучик - 4 с катушкой мопедной, и пачка МТХ-90. знакомые уже сделали - довольны очень. тоже собираюсь делать. только нужно подумать как изменение яркости сделать 0.03Гц .
конечно частоты можно из микроконтроллера взять, или тоже было решение : два китайских генератора "за три копейки" , один генератор частота несущей, другой модуляция, и пару транзисторов.
яркость менять наверное или скважностью, или напряжением питания. радиолюбители должны сообразить как то.

Отредактировано ency (05.11.2021 16:00)

0

567

  • Автор: Гастон Ретти
  • Гастон Ретти
  • Ветеран
  • Зарегистрирован: 02.06.2017
  • Сообщений: 643
  • Уважение: +314
  • Позитив: +661
  • Приглашений: 0
  • Провел на форуме:
    2 дня 23 часа
  • Последний визит:
    Вчера 05:59

а у Джокера тот девайс что через бетон лупило - МТХ работал в нестандартном режиме, светился не красно оранжевым как обычно, а фиолетовым. и даже говорил включать только через кнопку, сердце может остановиться во время эксперимента отладки, и вы отпустите кнопку -отключится. Кхе  :huh:  :|

+1

568

  • Автор: Олег Викторович
  • Олег Викторович
  • Почётный ветеран
  • Зарегистрирован: 27.06.2011
  • Сообщений: 11642
  • Уважение: +8631
  • Позитив: +4997
  • Приглашений: 0
  • Провел на форуме:
    4 месяца 26 дней
  • Последний визит:
    Сегодня 09:27
#p194576,exquisitus написал(а):

?

У меня перед КРЕН резистор стоит, потом ещё на всякий случай поставил радиатор.
50 минут работает без особого нагрева.
Схема вроде была в семянотерапии.

Отредактировано Олег Викторович (05.11.2021 17:27)

Подпись автора

Будьте здоровы и счастливы.

+1

569

  • Автор: Олег Викторович
  • Олег Викторович
  • Почётный ветеран
  • Зарегистрирован: 27.06.2011
  • Сообщений: 11642
  • Уважение: +8631
  • Позитив: +4997
  • Приглашений: 0
  • Провел на форуме:
    4 месяца 26 дней
  • Последний визит:
    Сегодня 09:27
#p194525,exquisitus написал(а):

ссылка? пожалуйста, освежите мою память после стольких лет ...

Неоновый лучик - 4
http://s0.uploads.ru/d/4fl1H.jpg

Отредактировано Олег Викторович (05.11.2021 17:34)

Подпись автора

Будьте здоровы и счастливы.

+4

570

  • Автор: Гастон Ретти
  • Гастон Ретти
  • Ветеран
  • Зарегистрирован: 02.06.2017
  • Сообщений: 643
  • Уважение: +314
  • Позитив: +661
  • Приглашений: 0
  • Провел на форуме:
    2 дня 23 часа
  • Последний визит:
    Вчера 05:59

https://forumupload.ru/uploads/0001/48/78/4944/598288.png

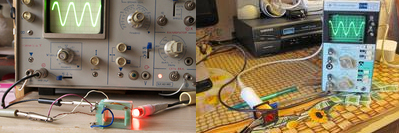

а просто на электродах лампы осциллографом без катушки -импульсы?  :question:  есть или что.

0

Тема закрыта
Страница:   1 … 17 18 19 20 21 … 34
