Вся проблема у меня была в понимание падения стрелки, как это было написано в книге ЭЛЕКТРОПУНКТУРНАЯ ДИАГНОСТИКА И ТЕРАПИЯ ПО МЕТОДУ Р. ФОЛЛЯ.
А именно, ПС, рассчитываемая исходя из разницы максимального значения ИУ и установившегося в течение всего времени измерения электрических параметров конкретной БАТ.
Т.е. ждать когда стрелка остановится, а она медленно может падать практически до нуля.
Так вот в Имедис вроде фиксированное время измеряется падение 10 и 30 секунд.
От выхода на плато и начало падения идёт замер 10 секунд падения и  через 10 секунд фиксируется показание, а не ждать когда стрелка остановится сама.
Хоть бы где так было доступно написано или кто подсказал.
Когда уже купил ДЭНАС ПК с Фоллем стало ясно как оно всё происходит.
У многих ведь БИОРС, хоть бы кто подсказал как оно всё правильно происходит.
Столько лет потеряно, так как полная фигня была с этими замерами Фолля.
Так что пропало у меня желание делиться своими наработками.
Напоследок, какие я выявил у себя закономерности.
Есть БАТ с высоким показанием и сильным падением стрелки ниже 50 ед.
Есть БАТ с высоким показанием и слабым падением стрелки до 50 ед.
Есть БАТ с высоким показанием и практически полным отсутствием падения стрелки.
Далее норма и тоже самое с замерами ниже 50 единиц.
К примеру 60 и падение до 30-20 единиц или 40 и падение до 10-20 единиц.
Это после 10 секунд от начала падения стрелки фиксируется показания.
Сами замеры делаю трёхкратные, т.е. делаю истощение БАТ для выявления её силы к воздействию тока.
При замерах каждый раз в течения дня или в другие дни сами замеры могут быть разные, но остаётся постоянным показатель величины падения стрелки или её отсутствие.
Это очень важно в диагностике.
Это метод с падением стрелки, есть метод нагрузки описанный у Крамера и Катина.
Тоже выявляет проблемные БАТ, но требует соответствующие возможности перенастройки параметров прибора.
С падением стрелки проще.
Сейчас буду паять таймер для фиксирования времени падения.

Подпись автора

Будьте здоровы и счастливы.

У меня это единственная доступная книга по Фоллю.
Из неё ясно только одно, что стрелка должна остановиться сама, а не фиксированные секунды.
На видео там программа фиксирует, а не сам пользователь, разве это видно.
Я показывал только максимальное значение, но не падение.
Сейчас во всём разобрался, всё работает как надо.
Пользуюсь самопалом, так как программа к ДЭНАС ПК кривая, замеряет к примеру 77 максимум, фиксирует в таблицу занижено и фиксирование падения тоже кривое.
Ещё и КТИ на пальцах ног не там показывает и т.д.
Просто у всех есть БИОРС и там в программе выставляется время фиксации, могли бы они мне подсказать.

А кого ждать, личная тренировка и познание.
Базовые знания в книгах.
Курсы, предлагаете в Москву ехать и на что там жить, снимать гостиницу?
Я пенсионер, а не предприниматель.

Подпись автора

Будьте здоровы и счастливы.

Во многих городах есть доступные по цене курсы по су джок, в том числе без медицинского образования. В сети предлагается бесплатный семинар по су джок. У Вас есть определенные базовые знания ТКМ, метод освоите без особого напряжения.

Я сейчас уже нормально работаю по Фоллю и для меня это самый лучший метод диагностики.
С этим Накатни всё пропускается, так как там норма и только Фоллем удалось выявить серьёзные проблемы.
А сейчас вот и по мужской части, по Накатани отлично, а по Фоллю есть проблема.
А главное нет симптомом и нет ночных походов в туалет, а показания все за 80 единиц и без падения. Есть над чем задуматься.
Втягивайтесь в тему и когда освоите и будет нормально получаться замерять, сами всё поймёте.
Всё хорошо познаётся в сравнение.
Сейчас осталось только доработать прибор для фиксации показания через заданное временя после начала падения стрелки.
По секундомеру смотреть это не то.
Су-Джок хорошо, но это на несколько порядков ниже Фолля.

Подпись автора

Будьте здоровы и счастливы.

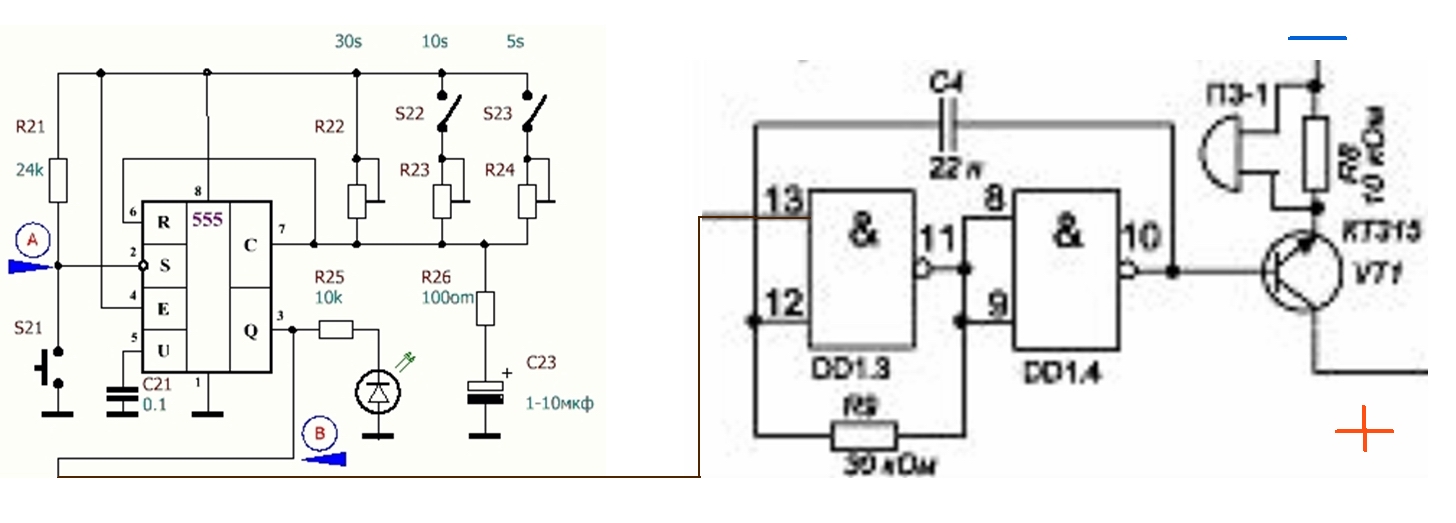

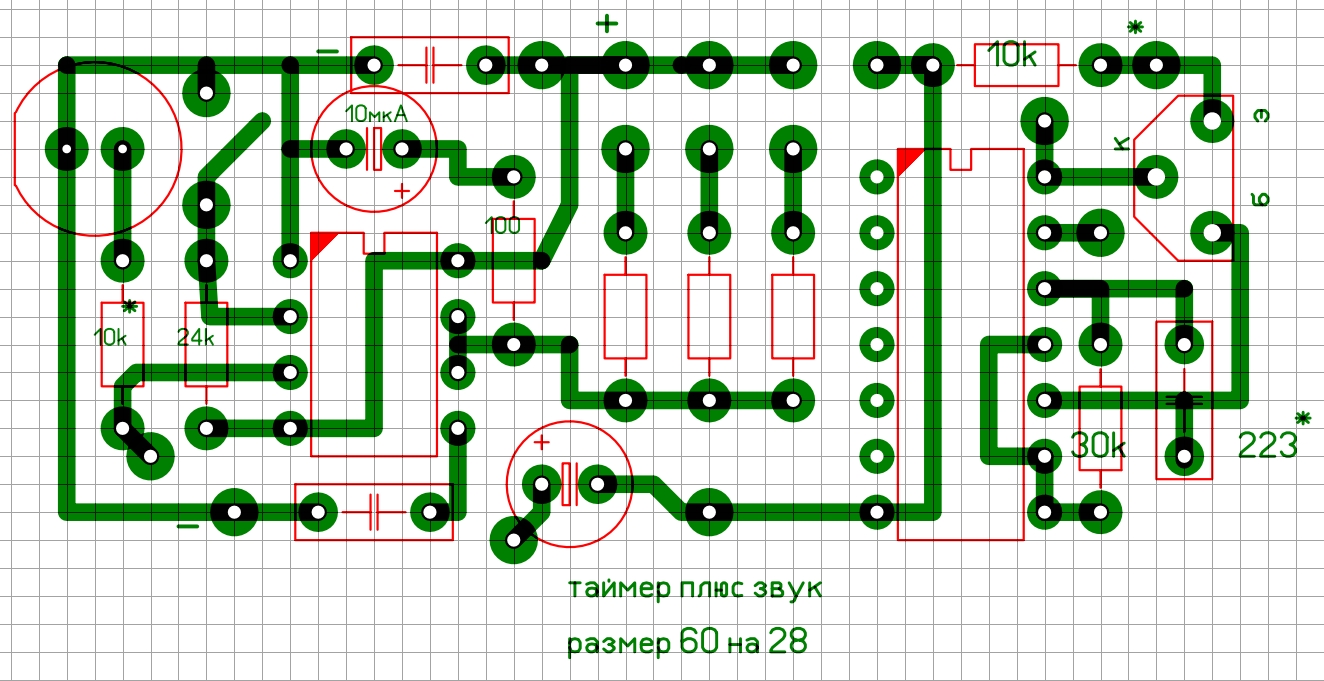

Плата таймера на 555 с звуком на ЛА7 готова, осталось паять.
Таймер на 5, 10 и 30 секунд.
Пьезо подключается параллельно резистору на 10k.
Я подаю с выхода 3 таймера на 13 вход ЛА7, на сколько корректно так подавать пожалуйста подправьте как оно нужно более правильно.
Транзистор КТ315
Я не инженер и могу только просто паять готовые схемы.
Смысл простой, с таймера подать на генератор звука.
Сам генератор звука может быть ещё проще, там на пару транзисторах, кто разбирается и есть интерес нарисуйте пожалуйста.
Главное на пьезо должен быть выход. Минимальные размеры и хорошо слышно.
Есть конечно пьезо в корпусах уже с генератором, но он очень громкий и противный выдаёт звук.
Схему звука взял у ГУФ Шарлатана, схему таймера дал ГУФ Стерн.
После выхода на плато, точнее на максимум стрелки, нажимаю на ножную кнопку (замыкается вторая нога таймера на минус питания), по звуку или визуально по светодиоду по окончание 10 секунд буду фиксировать падение стрелки.
Довольно примитивно, но тем не менее уже можно определять пусть и с погрешностью пару секунд величину падения стрелки.
В конце 10 секунды уже стрелка падает очень медленно и такая погрешность вообще пустяк.
Если всё будет работать далее уже сложнее схема автоматической фиксации показания максимума и после заданного времени.
Т.е. будет автоматически фиксировать максимум и фиксировать после заданного времени показатель падения стрелки.
Схема большая, много деталей и долго собирать.
Пока можно и так поработать.

Много лет назад, ещё в 19 году переписывался с опытным Фоллистом, много чего полезного рассказал.
Так вот он себя вылечил и потом очень многих вылечил от разных хворей и онкологии в том числе.
Как он сказал, главное наблюдать реакцию организма на медикаменты и далее контролировать. Про падение стрелки и т.д.
Нашёл его переписку в почте, освежил свою память что как.

Отредактировано Олег Викторович (23.08.2023 17:36)

Подпись автора

Будьте здоровы и счастливы.

Спасибо.
Мне именно так и нужно.
Как пищать перестанет это пройдёт выбранное на 5, 10 и 30 секунд. и зафиксирую показатель.
Т.е. нажал, замкнул контракты, стало пищать, 10 секунд прошло, пищать перестало.
Именно звук нужен, так как смотреть буду на шкалу микроамперметра, как перестанет звучать, так и зафиксирую показание.

Нажимаю щуп на БАТ, как стрелка вышла на максимум нажимаю ножной микрик, включается звук на 10 выбранных секунд, как звук перестал, фиксирую по микроамперметру показатель.

Отредактировано Олег Викторович (23.08.2023 18:09)

Подпись автора

Будьте здоровы и счастливы.

должно работать.
только зачем разные микросхемы применять, в данном случае это будет усложнение утяжеление конструкции.
на однотипных можно       , как-то так :

так и будет работать пищать как вы и описали. ну и всё на этом.

Большое спасибо.
Дело в том, что два усилителя на ЛА7 которые сейчас пустые нужны будут для следующей схемы, а два задействованы для звука.
Там на пустых сейчас усилителях будет другая схема собираться для запуска другой схемы которая автоматически фиксирует падение стрелки с отображением в цифрах на мультиметре.
Хотя проще конечно собрать как автономный блок и на двух 555.
Когда ещё соберётся полная схема.

Дальнейшая схема.
По окончанию измерительного интервала, по заднему фронту (момент
времени t3), запускается одновибратор на D1 и формирует импульс около
0.5 сек. ( для установления показаний пикового вольтметра требуется
0.3-0.4 сек). Окончание импульса -- t4.

Этот импульс открывает ключ D1.1 ( по предыдущей схеме), который
подключает второй пиковый вольтметр на 0.5 секунды к выходу A1, таким
образом фиксируется второе значение напряжения.

Собирайте схему Фолля Сергея 5 на транзисторах ( схема на форуме в теме ), схема полностью соответствует параметрам Фолля.
Работает корректно как надо.
А далее для чего и как разберемся далее, главное иметь аппарат Фолля правильный.
Именно им я выявил у себя болячки, которые без каких признаков и симптомов были.

Спасибо, перепутали, главное сам смысл.

Отредактировано Олег Викторович (23.08.2023 19:15)

Подпись автора

Будьте здоровы и счастливы.

Исправил

Отредактировано Олег Викторович (23.08.2023 20:18)

Подпись автора

Будьте здоровы и счастливы.

а кроликов для экспериментов?
Люсия уже предлагала - давайте будем лечиться, проверяться. разберёмся. и ... никто не откликнулся

Вы там Леднёвым своим шарахаете 200 мкА и напряжением увеличенным для пробоя, а тут 1.2 вольта и 12 мкА.
Люся ярая противник БАТ.
А тут куда проще, есть падение стрелки и до каких пределов.
Я к примеру применяю лазер, смотрю до каких пределов поднимается и если чуть больше нормы БАТ снова падает. Для себя зафиксировал, сколько секунд воздействовать.
Всё на личном опыте нарабатывается.

Подпись автора

Будьте здоровы и счастливы.

..Научитесь сначала точно замерять,
-a как удостоверится узнать что это правильно

..какие вам там тесты медикаментов.
тест медикаментов это другое, там не едят, а размещают на пассивном электроде.

-а съеденная таблетка вызывает известные действия изменения в организме, что и должен  увидеть аппарат-метод если это аппарат-метод работает.

Отредактировано mumi (23.08.2023 20:52)

схема аппарата, по такому принципу сделаны их тысячи, и всё хорошо работает
Аппарат Фолля

там напряжение на электродах до 2 вольт вроде.
значит нужно поменять источник опоры в схеме так же в районе 2 вольт (https://www.chipdip.ru/product/ref191esz REF191ESZ ),  и всё заработает .
