Делаем себе МегаИБН

Сообщений 661 страница 690 из 1000

661

7,vr написал(а):

настраивать\регулировать ничего не нужно

ВАГУФ с контроллера меандр?
Покажите pls для страждущих осцилограмму на выходе А1 А2 ...

0

662

leoucp написал(а):

ВАГУФ с контроллера меандр?

так это - есть картинка там прямо по ссылке, где посмотрел хорошим прибором - скважность близкая к 2.
http://biorezonans.bbok.ru/viewtopic.ph … =19#p15166

Покажите pls для страждущих осцилограмму на выходе А1 А2 ...

верхняя картинка на выходе без нагрузки, нижняя с нагрузкой, с телом.
развёртка 5мкс\деление.
повторяемся кругами - всё уже было в ветке, ну да ладно... ;) .

Отредактировано 7,vr (01.02.2011 00:07)

0

663

ГУФ написал(а):

-а вот...

:) да конечно можно дружище, но для этого нужно иметь противофазные сигналы, можно поставить дополнительно инвертор на ножку номер (6) ATtiny25, по той-же схеме выше сообщение (675) 2011-01-25 16:12, или дополнительно запрограммировать соседнюю ножку на противофазный сигнал - скажем ножку номер (7) ATtiny25 :
{

   DDRB = 0x06;

        while (1) {

    PORTB = 0x02;

    _delay_ms(0.xxx);

    PORTB = 0x04;

    _delay_ms(0.xxx);

    }

   }

теперь на ножках (6) и (7) микросхемы ATtiny25 будут противофазные сигналы.  :)

Отредактировано 7,vr (01.03.2011 17:29)

0

664

Может кому-нибудь будет интересен мой вариант
этого интересного приборчика - ИБН. Большое спасибо
изобретателям.

0

665

tokos написал(а):

Может кому-нибудь будет интересен мой вариантэтого интересного приборчика - ИБН. Большое спасибоизобретателям.

Спасибо. А кварц 32 кгц откуда?

Поделитесь pls впечатлениями от действия ИБН!

0

666

:::::Спасибо. А кварц 32 кгц откуда?

:::::Поделитесь pls впечатлениями от действия ИБН!

Прибор изготовлен и настроен пока только с
часовым кварцем и выходная частота - 2184гц,
поэтому и не испытывал на себе. Кварц 32кгц
прибудет из интернет- магазина в пятницу,
тогда и порезвимся.

0

667

Викторович написал(а):

...поскольку продал часть авторских прав. Выйдет патент – выложу..

:) ВАГУФ, -а вот те кто купил часть авторских прав - что они собираются делать с этой покупкой?, может чего интересного?.

0

668

7,vr написал(а):

а вот те кто купил часть авторских прав - что они собираются делать с этой покупкой?, может чего интересного?.

Та что интересного...    Торговые люди.  :)

Подпись автора

http://covid19.mybb.ru/

0

669

7,vr написал(а):

теперь на ножках (6) и (7) микросхемы ATtiny25 будут противофазные сигналы.  :)

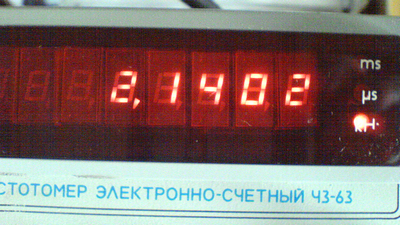

частота 2.1402 кГц, схема прежняя сообщение выше (675) 2011-01-25 16:12.

https://forumupload.ru/uploads/000c/67/df/934-1-f.png

скачать прошивку:
http://uploadbox.com/files/f0648cbdfc/
nopibn.rar
Размер: 0.23 KB

:100000000C942A000C9434000C9434000C943400AA
:100010000C9434000C9434000C9434000C94340090
:100020000C9434000C9434000C9434000C94340080
:100030000C9434000C9434000C9434000C94340070
:100040000C9434000C9434000C9434000C94340060
:100050000C94340011241FBECFE5D4E0DEBFCDBF29
:100060000E9436000C9447000C94000086E087BB89
:1000700052E020E530E044E058BB0000C9010197A0
:10008000F1F748BB0000C9010197F1F7F5CFF894EB
:02009000FFCFA0
:00000001FF

на здоровье!  :)

Отредактировано 7,vr (03.03.2011 16:18)

0

670

ГУФ написал(а):

-а вот та катушка...

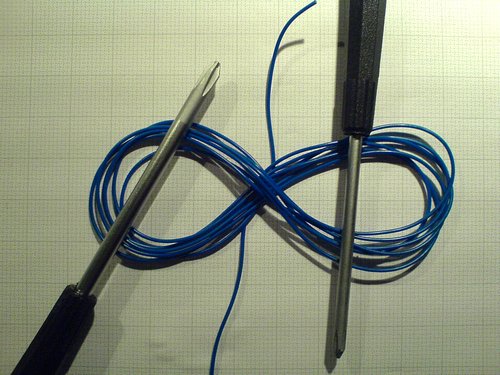

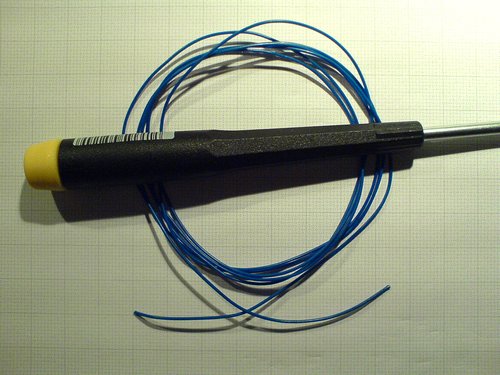

:) так там всё просто, вот условно-схематично на картинках как делать катушку:

https://forumupload.ru/uploads/000c/67/df/945-2-f.jpg

https://forumupload.ru/uploads/000c/67/df/945-3-f.jpg

провод можно взять в лаковой изоляции диаметром 0,2мм-0,5мм, витков так-эдак 250-300, первоначальный диаметр самой катушки выбирайте сами, он может быть от 20см до 200см, мельчить не стоит - не согнёте восьмёрку, подключать к микроконтроллеру к противофазным выходам нужно через мощные двухтактные драйвера - в мост, хорошо будут работать скажем драйвера для управления мощными полевыми транзисторами, для импульсных блоков питания, ну скажем IR-ки какие-нибудь, ну, или подобное, там есть и скорость, и ток. выход одного из драйверов на катушку - через хороший импульсный конденсатор ёмкостью 100nf-500nf-1mkf от импульсных блоков питания. пока проходят только эксперименты, подробностей по применению пока нет, ну, и главное: все эксперименты вы проводите только на свой страх и риск, никто вам ничего не гарантирует, может случится всё что угодно. вполне возможно катушка будет излучать модные: торсионные-аксионные-нулевого вектора-нулевой точки-хронального поля-волн(ы), - свойства этих полей-волн практически не изучены, да поможет Вам Бог.  :)
P.S. для экспериментов можно использовать наш форумный комплекс ГАММА, или приборы типа дэта, - доработав аппаратную часть.

Отредактировано 7,vr (05.03.2011 09:13)

0

671

ГУФы, подскажите. В финальной серии МегаИБН конденсатор на 4мкф 450в - можно поставить электролит? Сейчас стоит полипропиленовая "подушечка", занимает шибко много места.

0

672

Valeriy написал(а):

В финальной серии МегаИБН конденсатор на 4мкф 450в - можно поставить электролит?

можно ставить, это тот что после выпрямителя сразу - ставили 4-20 мкф на 400-450 вольт.

Отредактировано 7,vr (10.03.2011 22:19)

0

673

Спасибо 7,vr!

0

674

симистор чего-то кривит в схеме ...  :(

с симисторами - да бывает иногда, с некоторыми. можно попробовать немного изменить схему запуска - пускать симистор отрицательным током. достаточно в схему добавить один диод - параллельно управляющему электроду и как-бы катоду, ещё разок: обратите внимание на полярность включения диода, и годится это только для симисторов (triac).

https://forumupload.ru/uploads/000c/67/df/974-1-f.jpg

Отредактировано 7,vr (15.03.2011 19:39)

0

675

ГУФ написал(а):

если прямо к выходу avr ...

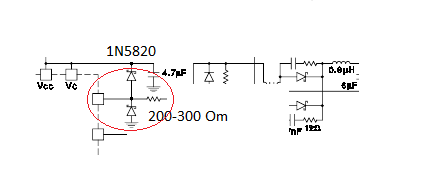

можно и прямо к выходу, выход микросхемы по справочному листку держит втекающий и вытекающий ток до 40 миллиампер вроде, можно их выходы эти параллелить, но следует помнить что можно так и перегреть микросхему, корпус не справится с отводом тепла, фиг знает пробовать нужно. если цеплять реактивности всякие то желательно на выход ещё и диоды шоттки повесить какие там нибудь 1N58xx чего-то там. в принципе внутри микросхемы уже есть диоды, но вроде они слабенькие там какие-то, дополнительные шоттки диоды имеют меньшее падение напряжения, тем самым защитят собой те слабенькие. вот схема защиты выхода от разумного насилия ну почти на все разумные случаи жизни:

https://forumupload.ru/uploads/000c/67/df/978-2-f.png

Отредактировано 7,vr (16.03.2011 12:45)

0

676

Как правило, если непосредственно выводы, которые из корпуса процессора выходят, соединить, - кончается это не очень хорошо. Чтобы выходы контроллера параллелить - это нужно только через диоды Шоттки делать. А ещё лучше - этого не делать вообще. Ну кто мешает поставить 1 транзистор или логический элемент? Процессоры нужно беречь. Нежные они и не предназначены для зверств всяческих. Я всячески избегаю соединения нескольких портов, особенно, если они работают, как выход.

Отредактировано !Joker (16.03.2011 13:37)

Подпись автора

There are more things in heaven and earth, Horatio,
Than are dreamt of in your philosophy.
William Shakespeare

0

677

!Joker написал(а):

Я всячески избегаю соединения нескольких портов, особенно, если они работают, как выход.

Суеверия это. По 25 ног соединяли...   Наармально.

Подпись автора

http://covid19.mybb.ru/

0

678

ГУФ написал(а):

...-а вот та антенна восьмёркой  :)

так это классика жанра, её любят, и используют многие, ну вот например недавно вспоминали - ГУФ Tomade выкладывал информацию:
Низкоинтенсивные воздействия
http://futurych.f5.ru/post/184399
и ещё есть материал схожего характера: игра в бублики, многократно дублировался на нашем форуме. следует помнить что катушки-антенны эти могут излучать: волны-поля-илифигзнаетчтотам не совсем ясной природы, -а эти: волны-поля-илифигзнаетчтотам могут переносит информационные свойства материалов, и не только материалов, -а по сему: все эксперименты Вы проводите на свой страх и риск;)

0

679

ГУФ написал(а):

скачал прошивку, запрограммировал ATtiny25, частота получилась другая: 1,5...там чего-то вроде кГц, и плывёт похоже куда-то там...  :(

;) не беда это, поправимо:
наверное не правильно выставлены фьюзы, скорее всего включен режим работы от внутреннего RC генератора, нужно: работа от внешнего кварцевого резонатора больше 8 МГц. посмотрите справочный листок на микросхему, или какой-нибудь там «AVR Fuse calculator», или инструкцию к программатору, или ещё чего-нибудь посмотрите по теме.
ну и конечно нужен именно кварц 11059200 Гц.

Отредактировано 7,vr (21.03.2011 18:19)

0

680

7,vr написал(а):

наверное не правильно выставлены фьюзы, скорее всего включен режим работы от внутреннего RC генератора, нужно: работа от внешнего кварцевого резонатора больше 8 МГц. посмотрите справочный листок на микросхему, или какой-нибудь там «AVR Fuse calculator», или инструкцию к программатору, или ещё чего-нибудь посмотрите по теме.
ну и конечно нужен именно кварц 11059200 Гц.

Кварц 11059200 Гц.
Фьюзы в PonyProg не выставляются - шьет содержимое прошивки в микросхему , и все. Программатор простой STK200/300, интеpфейс AVR ICP.Каким Вы программатором и программой  пользуетесь?
В Piс-ах более-менее разобрался, использую IC-PROG ...

0

681

IAV написал(а):

Кварц 11059200 Гц.
Фьюзы в PonyProg не выставляются - шьет содержимое прошивки в микросхему , и все.

... и в PonyProg фьюзы выставляются  :) , везде они выставляются, в любых программаторах, это одна из основных функций.

.Каким Вы программатором и программой  пользуетесь?

у меня своя "фигнюшка" специальная  ;) , известная только в своих узких кругах, а по сему не интересная больше никому.

Фьюзы...не выставляются - шьет содержимое прошивки в микросхему , и все.

вот вы и шьёте фьюзы по умолчанию, -а по умолчанию работа от внутреннего RC генератора.

интеpфейс AVR ICP

воспользуйтесь советом из ветки » Биорезонансные технологии » Разное » Понемногу обо всем - 2
AVRISP mkII, - народный USB программатор, AVR, заводской фирменный, Atmel.
Понемногу обо всем - 2
(49) 09-03-2011 13:11 , и здесь аналогично: тоже снимите по умолчанию работу от внутреннего RC генератора, и поставьте: работа от внешнего кварца больше 8 МГц.

Отредактировано 7,vr (21.03.2011 21:46)

0

682

IAV написал(а):

В Piс-ах более-менее разобрался, использую IC-PROG ...

:) на ветке есть инструкция как всё сделать самостоятельно, вроде ГУФ MIOL именно на Piс-ах и приводил пример, думаю разберётесь, вроде не должно быть сложно, программа простая, очень простая.

0

683

IAV написал(а):

Фьюзы в PonyProg не выставляются - шьет содержимое прошивки в микросхему , и все.

7,vr написал(а):

... и в PonyProg фьюзы выставляются  :) , везде они выставляются, в любых программаторах, это одна из основных функций.

следует помнить : фьюзы в PonyProg :
http://microelectronic.at.ua/publ/fjuzy … o/1-1-0-11
При расстановке галочек необходимо понять логику обозначений битов в PonyProg : Активированная галка тут обозначает "ноль", то есть бит будет запрограммированн. посмотрите где нибудь несколько примеров для сравнения как это делают правильно, это стандартная ситуация.

Отредактировано 7,vr (21.03.2011 23:16)

0

684

7,VR спасибо за разьяснения... Только все равно непонятно , зачем менять фьюзы...
Я запрограммировал микросхему прошивкой, прочитал значения фьюзов - они примерно соответствуют значениям по fuse калькулятору - http://www.engbedded.com/fusecalc/ , какой смысл их менять - они уже выставлены для работы с кварц. резонатором на частоту выше 8 мГц? Чтобы не было разночтений,  укажите перечень фьюзов, какие надо запрограммировать , или, что еще лучше, пришлите скриншот окна программы, как на ветке робофорума - http://roboforum.ru/forum2/topic3139.html - tiny25 не очень дешевые, я знаю нескольких человек , которые убили их по несколько шт. ( на моем счету пока одна, вторая никак не хочет работать на 2,13 ;-)

0

685

7,vr написал(а):

когда-нибудь позже сделаю возможно

сейчас попросил студента перепроверить прямо в лоб, студент перепроверил прямо и в лоб: так оно и есть: если запрограммировать фьюзы: работа от внешнего кварцевого резонатора больше 8 МГц - согласно проекта, сообщение выше:
(685) 03-03-2011 15:59 http://biorezonans.bbok.ru/viewtopic.ph … =23#p23370
- или равно тому проекта - крысиная прошивка:
(675) 25-01-2011 16:12 http://biorezonans.bbok.ru/viewtopic.ph … =23#p21484
- то, и частота будет правильно: 2,140 кГц, всё работает верно.

https://forumupload.ru/uploads/000c/67/df/985-2-f.png

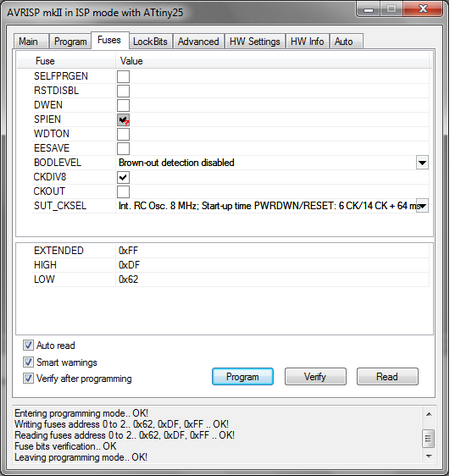

- а если фьюзы запрограммированы Не так как нам нужно: RC генератор, тогда, и частота получается Не такая как нужно нам: 1,5...чего-то там кГц.

https://forumupload.ru/uploads/000c/67/df/985-1-f.png

--------------------------------------------------------------------------------

всё работает корректно, и правильно, так как оно и должно быть.
всем здравия, и успехов всем. на здоровье! :) .

Отредактировано 7,vr (23.03.2011 10:47)

0

686

AVRISP с моим программатором не работает...Выставил фьюзы инверстно как того требует ponyprog, как на скриншоте программы выше , итог-  убил еще два проц.  Теперь надо собирать программатор с параллельным интерфейсом для восстановления процессоров.
На PIC процессоре PIC16F628 и PIC16F73 все получилось.На  PIC16F73 собрал кварцованный трехфазный генератор с плавной перестройкой в диапазоне 2 - 4,2 кГц. На  PIC16F628 с кварцем 20 мГц частота 2,12 кГц.

0

687

IAV написал(а):

Теперь надо собирать программатор с параллельным интерфейсом для восстановления процессоров.

возможно не так всё пока страшно, может вы влупили ему: работу от внешнего тактового генератора, -а не от кварца, или тип резонатора влуплен не тот, может всё решаемо простыми методами, посмотрите что-то было подобное, многие на этом попадаются:
http://easyelectronics.ru/avr-uchebnyj- … e-bit.html

Отредактировано 7,vr (30.03.2011 23:11)

0

688

С моего программатора Attiny25 не видится - переназначены выходы, либо стоит запрет на работу с моего последовательного программатора, либо ошибка с выставлением фьюзов, отвечающих за работу от внешнего кварца. Попробую разблокировать у знакомого или сделаю параллельный программатор. Могила Игоря Северянина не в Таллине ? Если в Таллине, то Аттiny25 для меня будут даже не золотыми - палладиевыми!

0

689

7,VR сделал ИБН на PIC16F628, вместо tiny25, обвязка такая же, как на стр. 23 , сообщен.№675. На выходе - резисторе R4 напряжение всего 1 Вольт.Маловато для цеппинга... Убрал резистор, заменил петлей размагничивания от старого 17" монитора сопротивлением 16 Ом, напряжение ( максимальная амплитуда импульса ) возросло до 5 Вольт. Далее, вместо C3 поставил сопротивление 9,1 кОм - максимальная амплитуда импульса 18 Вольт.
Далее, подключил задающий генератор от трехфазного формирователя напряжения на PIC16F73, амплитуда примерно такая же....

На выходе PIC напряжение 0,5 Вольт, интересно , на выводе 6  Attiny25 какая амплитуда импульса?

0

690

IAV написал(а):

На выходе - резисторе R4 напряжение всего 1 Вольт.Маловато
На выходе PIC напряжение 0,5 Вольт, интересно , на выводе 6  Attiny25 какая амплитуда импульса?

:) дружище, ничего я не понял - чего вы там напряжения измеряете, чем вы там измеряете (догадываюсь конечно), - хлопотное это дело правильно импульсные напряжения измерять, и не нужно в нашем случае, достаточно посмотреть размах импульса по клеточкам на экране осциллографа, -а по клеточкам импульс должен быть - от нуля, и почти до напряжения питания, картинки импульсов есть в теме, я выкладывал. успехов Вам.
на выходе микроконтроллера с прошивкой: t9, или nopibn, на его ножке, картинка вот такая:

Отредактировано 7,vr (07.04.2011 09:39)

0
