Дело в том, что антенна на фотографии может быть только бифиляркой, если центральный пятак на платке соединяет слои катушки (посмотрите на мой рисунок двухслойной бифилярки). По-другому там не разведёшь, чтобы витки второго слоя были напротив зазоров верхнего слоя.
И 40х40 50 витков - в каждом слое 50 витков, или 25+25 на разных слоях?
Отредактировано Driver (11.03.2010 17:52)
Ещё хотел обратить ваше внимание на осциллограммы первичной и вторичной цепей зажигания в контактной системе зажигания автомобиля:
Очень похоже на осциллограммы ДЭТЫ.
А вот затухающие колебания в первичной цепи зажигания:
Полка горения искры во вторичной цепи:
Это я к тому, что такого рода колебания могут генериться только в катушке с большим количеством витков (сотни витков), значит перед антенной должен быть установлен согласующий трансформатор, где всё это и происходит. Но на фотках ДЭТЫ я транса не видел. Как это понимать?
Отредактировано Driver (11.03.2010 18:25)
значит перед антенной должен быть установлен согласующий трансформатор, где всё это и происходит. Но на фотках ДЭТЫ я транса не видел. Как это понимать?
На первой странице этой темы Клеопатра описывает внутренности ДЭТЫ. Есть там трансформатор.
Да и на сайте ДЭТЫ сказано, что антенна подключена через трансформатор на феррите.
Всё зло на земле от думания о себе происходит.
На схему синхронизацию поступает несколько частот, и она (эта схема) просто сходит с ума, не зная, что от неё хотят. Потому, чтобы засинхронизировать какую-то одну частоту (чтобы посмотреть форму сигнала этой частоты), приходится вымудряться и применять метод тыка, крутя все ручки каналов синхронизации и скорости развёртки. Так что разработчики вряд ли заложили в ДЭТУ иные частоты, кроме несущей, модулирующей и, частично, кусочков синусоиды. ИМХО.
Да я так тоже считала, особенно, когда сигнал действительно вёл себя, как взбесившийся пёс. Но потом заметила, что в положении регулятора развёртки на отметке 0,2 миллисек/см обнаруживается странная закономерность в изменении поведения кривой на экране без всякого постороннего вмешательства (я не прикасаюсь в это время ни к каким ручкам на осциллографе). Это изменение повторяется для каждой выставленной программой частоты в приборе Дэта, пока она не завершит весь перебор своих частот.
Вот, например, несколько выбранных вариантов из множества других:
1. Одиночные всплески, то более частые, то более редкие
2. Двойные всплески или выбросы.
3. Двойные всплески чередуются с одиночными в пропорции 1:1
4. Двойные всплески чередуются с одиночными в пропорции 1:2
5. Тройные всплески
6. Пачки по пять выбросов
М.Задорнов: "Проблема Земли не в том что она не может прокормить бедных, а в том что богатые никак не могут нажраться!"
продолжение
М.Задорнов: "Проблема Земли не в том что она не может прокормить бедных, а в том что богатые никак не могут нажраться!"
Знать бы, в каком диапазоне лежат эти частоты. И насколько они сильнее/слабее того множетсва техногенных частот, в океане которых мы купаемся с рождения до прекращения очередной земной командировки.
Симфония состоит из мелодий множества музыкальных инструментов в оркестре, так и наша симфония жизненных процессов включает множество диапазонов: от известных нам теперь длинноволнового до КВЧ. Так что, если в любом диапазоне что-то загудит не так, как надо, то красивой и здоровой физиологической симфонии не получится. Эту хрипящую ноту надо найти и исправить.
А океан техногенных частот, в котором мы купаемся и плескаем, становится для нас фоном, можно сказать - родным домом, к которому мы постепенно адаптируемся, если выживаем. Но с очередной земной командировкой Вы опять загибаете, или что-то знаете и не хотите нам недостойным (псам и свиньям) рассказывать.
Хотел бы уточниться по конструкции излучателя у видевших кишочки ДЭТы живьём. Дело в том, что возможно использование как обычной плоской катушки (спирали архимеда), так и бифилярной катушки (теслы). Свойства этих катушек принципиально разные, так как в бифилярке ток по виткам идёт в разных направлениях.
В Дэте - бифилярная катушка Теслы. (У неё с двух сторон спираль).
Расскажите, пожалуйста, подробнее и популярнее об её отличительных особенностях и вытекающих из этого последствиях.
М.Задорнов: "Проблема Земли не в том что она не может прокормить бедных, а в том что богатые никак не могут нажраться!"
Думаю можно и свой прибор сделать отличающий от ДЭТЫ, главное положительные результаты. Если взять другие приборы хоть ЭЛЛАДУ -7 и тоже воздействие частотами и работает. Просто разное воздействие, контактное или бесконтактное. Так бифилярную антенну можно сделать легко и на двусторонней плате.
Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.
Вот только что проделал такой эксперимент. Намотал на ферритовом стержне от радиоприёмника две обмотки. Одна - витков 50 (точно не считал), вторая - раз в 10 больше. Параллельно обмотке с бОльшим числом витков подключил конденсатор. К получившемуся колебательному контуру через резистор подал прямоугольные импульсы от генератора.
Ко вторичной обмотке подсоединил антенну (просто катушку диаметром с поллитровую банку). И, к антенне, подключил осциллограф.
Оказалось, что для любой частоты генератора можно так подобрать емкость конденсатора (и, естественно, число витков первичной обмотки), что на вторичной обмотке форма импульсов будет такой же, как на осциллограмме, представленной Клеопатрой (снятой с приёмной антенны). Примерно: частота собственных колебаний контура, образованного первичной обмоткой и конденсатором, должна быть раз в десять больше частоты генератора прямоугольных импульсов.
Всё зло на земле от думания о себе происходит.
В Дэте - бифилярная катушка Теслы. (У неё с двух сторон спираль).
То есть от середины антенны (от центра катушки) никакой проводник ко вторичной обмотке трансформатора не идёт?
Но даже если бы проводник от центра катушки не шёл, то это вовсе не означало бы, что катушка бифилярная. Всё зависит от направления витков спирали на обратной стороне.
Отредактировано Tomade (11.03.2010 19:19)
Всё зло на земле от думания о себе происходит.
Как я понял катушка двухсторонняя и получается 100 витков (50 с одной стороны и 50 с другой). Да и невидно пайки от центра катушки. На фото антенны чётко видно припаянные провода, один подходит к проводнику с этой стороны и второй видать с другой стороны. Как считаете будет большая разница в плоской или круглой спирали? Двустороннею круглую проще сделать в программе и распечатать с двух сторон где одни проводник с одной стороны будет между двумя другой стороны. У меня была игрушка радиоуправляемая там круглая спиральная антенна была на плате и отлично работала.
Думаю пойти практическим путём, сделать по разному катушки и посмотреть что и как будет. Можно просто как с первой стороны так и с другой стороны с другим шагом и в центре их соединить, будет как одна катушка.
Отредактировано Оллег (11.03.2010 19:37)
Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.
Всё зависит от направления витков спирали на обратной стороне.
Посмотрите выше на картинку разводки катушки в два слоя. Там направление возможно только одно - как в бифилярке. Если, конечно написанное тут (на третьей странице) верно:
Катушечка действительно двусторонняя, причем обратный слой по проекции лежит строго напротив зазоров переднего. Индуктивность - 215 мкГн. Генерация частот идет с ножки процессора АТМЕЛ АТ89С2051 -24 через транзисторный каскад и импульсный трансформатор - на катушечку.

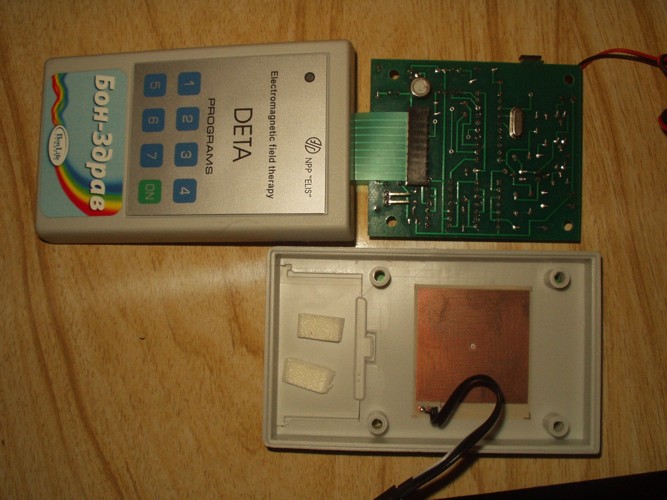

Там же и фотка есть https://forumupload.ru/uploads/0001/48/78/4779-1-f.jpg
Судя по фотке там, всё же, бифилярка (плоская двухзаходная арифметическая антенна). А свойства у неё очень интерсные - она очень широкополосная и не требует согласования с выходным каскадом усилителя. Так что такая антенна может излучать кучу гармоник, которые путают всю осциллограмму при приёме другой антенной. Потому, очень желательно, посмотреть осциллографом реальные пачки импульсов на БАЗЕ транзистора в выходном каскаде прибора.
Вот тут кое-чего написано про бифилярные антенны:
http://www.sec1.ru/sig/281/34/index.pl
http://www.sec1.ru/sig/281/35/index.pl
4. Широкодиапазониые антенны
с размерами излучающей области, постоянными в долях длины волны [3]
Для обеспечения постоянства ширины диаграммы иаправлеи-ности антенны в какой-либо плоскости применяют различные приемы. Так, в известной степени можно стабилизировать по ширине диаграмму направленности зеркальной антенны с рупорным облучателем (с ростом частоты диаграмма направленности рупора сужается; это приводит к уменьшению коэффициента использования поверхности зеркала, компенсируя увеличение его размера в долях Я).
В рупорных антеннах с эллиптической поляризацией можно уравнять по ширине диаграммы направленности в £- и Я-плоско-стях, применяя систему продольных клиновидных металлических вставок (рис. 4, а). Выполняя боковые стенки рупорной антенны из стержней, расстояния между которыми линейно возрастают по мере удаления от горловины, можно обеспечить постоянство эффективного размера излучающего раскрыва в долях Я (рис. 4, б). Однако все эти антенны применимы лишь в диапазоне сантиметровых волн; их рабочий диапазон к тому же не очень широк. За последние годы разработаны значительно более широкополосные антенны, обладающие аналогичными свойствами, но пригодные для применения на более длинных волнах, включая и метровые.
В простейшем случае эти антенны выполняются в виде плоской двухзаходной арифметической спирали (рис. 4, б). Из-за неравенства длин проводников заходов спирали (поскольку один из них навивается с большим радиусом кривизны)между токами в них от витка к витку нарастает сдвиг фаз. С учетом фаз возбуждения эти токи окажутся синфазными при периметре витка, равном Я в случае противофазного и 2Я - в случае синфазного возбуждения заходов. Такие витки вместе со смежными образуют кольцевую полосу интенсивного излучения, тогда как излучение остальных витков взаимно компенсируется. За пределами первого резонансного витка ток сильно спадает, и поэтому излучение последующих резонансных БИТКОВ (периметром Зл или 4л и т. п.) несущественно. Такимо бразом, размер излучающего витка в долях длины волны остается постоянным в полосе частот, а при этом сохраняются и все характеристики излучения. Ток в такой спирали на частотах выше /min имеет вид бегущей волны; это обеспечивает круговую поляризацию поля, а также достаточное постоянство входного сопротивления. Однако широкополосное согласование с кабелем в этой антенне осуществить несколько труднее, чем в логоспиральной, так как она не эквивалентна однородной линии.
Поскольку Я,тт У арифметических спиралей определяется также конфигурацией области возбуждения, то по своей широкополос-ности они близки к логоспиральным антеннам.
Противофазное возбуждение заходов арифметической спирали соответствует режиму осевого излучения (р = 1), синфазное - режиму «всенаправленного» излучения (по числу волн, укладывающихся на излучающем витке, этот режим соответствует р = 2).
Арифметические спирали могут выполняться с числом заходов,
превышающем 2, как двунаправленными (относительно плоскости расположения спирали), так и с однонаправленными диаграммами.
В заключение отметим, что у вибраторов размерами менее Х/2 диаграмма также практически не зависит от частоты; их широкополосность определяется согласованием с кабелем.
Отредактировано Driver (11.03.2010 20:15)
НО, учитывая офигенную длину волны на этих частотах (десятки километров), думаю, стОит рассматривать только электромагнитную низкочастотную составляющую. А в этом случае про бифилярную спираль всякие параноидальные слухи ходят:
Формирование вихря импульсным током
Здесь, как показано на новом рисунке, вихрь формируется за счет магнитного поля импульсного тока, протекающего по спиральной обмотке.
Обмотка является бифилярной катушкой Тесла, но измененной формы...
http://www.milogiya2007.ru/nlo-2.htm
Скорее всего, это бред галимый. Но чем чёрт не шутит...
А вот тут ещё можно про патент Теслы почитать http://www.matri-x.ru/energy/pat_00512340.shtml
Отредактировано Driver (11.03.2010 20:36)
Посмотрите выше на картинку разводки катушки в два слоя. Там направление возможно только одно - как в бифилярке.
Не убедили. Там - можно. А как в ДЭТЕ - не знаю. Можно ведь продолжать "мотать" витки в том же направлении, хотя и на обратной стороне. В этом случае никакого бифиляра не будет.
НО, учитывая офигенную длину волны на этих частотах (десятки километров),
Вот именно. Потому рассуждения в посте 435 справедливы для длин волн одного порядка с размерами антенны. У нас же картина иная.
Всё зло на земле от думания о себе происходит.
Как вариант: может ли антена на двусторонней плате быть намотана в одном направлении как показано на рисунке?
Или обязательно в разных направлениях и не пересекаясь?
Ведь у Теслы две обмотки намотаны в одном направлении, или как...
Отредактировано avoitenko (11.03.2010 21:22)
Если вдуматься, то при разводе катушки, как в 422 посте, получается бифилярка Купера, а не Теслы!
http://www.matri-x.ru/energy/pat_3610971.shtml
И если мы говорим о магнитных свойствах этой катушки, то получается полный бред - они НИЧЕГО излучать не будет.
Можно ведь продолжать "мотать" витки в том же направлении, хотя и на обратной стороне.
Если можно, покажите такой вариант разводки в layout5, а то я никак не соображу, как это можно сделать, чтобы витки нижнего слоя не персекали (на просвет) витки верхнего слоя.
Короче, надо бы ещё раз ВНИМАТЕЛЬНО глянуть на реальную антенну ДЭТЫ, учитывая вышесказанное про бифилярки Теслы и Купера. Ведь между ними офигенная разница - бифилярка Теслы имеет одинаковое направление тока во всех витках, и предназначена для МОЩНЫХ электромагнитов. А бифилярка Купера это вообще недоразумение какое-то.
Меня вот это высказывание ОЧЕВИДЦА на третьей странице ветки смущает:
Катушечка действительно двусторонняя, причем обратный слой по проекции лежит строго напротив зазоров переднего.
Т.е. человек утверждает, что витки слоёв не персекаются, и соединены в центре. Получается катушка Купера.
Короче, бесполезно гадать, пока не увидим оригинал.
Отредактировано Driver (11.03.2010 21:53)
А что мешает сделать катушку 1Х2 Метра? Для воздействия на человека, в полный рост.Понятно, что в ДЕТАХ такие делать не будут- дорого. Пересчитать мощность , чтобы не превысить предел безопасного использования...
У меня есть плоская катушка 1Х1 метр, спиральная намотка алюмин. проводом 0,8мм. с шагом в 1 см., попробую ее использовать.
Отредактировано IAV (11.03.2010 23:30)
Хочется сделать портативный профилактический приборчик на ARM7, чтобы и от батареек, и от USB работал + софтину к нему открытую с библиотекой всяких лечебных частот. Что бы самому можно было программировать разные курсы терапии, и проверить эффективность в дружественном диагностическом центре. Готовую ДЭТУ не хочу использовать не из-за материальных затруднений, а потому, что не интересно с "чёрным ящиком" дело иметь. В сотовом телефоне, к примеру, для меня никаких загадок нет, а в ДЭТЕ есть. Вот это и раздражает. Люблю решать технические головоломки
...
Отредактировано Driver (12.03.2010 01:15)
Как вариант: может ли антена на двусторонней плате быть намотана в одном направлении как показано на рисунке?
Так и я о том же. Катушка может быть намотана на обеих сторонах платы и при этом идти в одном направлении. Если же нарисовать идущими в противоположном направлении, то получится безиндуктивная катушка, которая в обычном смысле ничего излучать не будет (ИМХО), а будет представлять из себя короткозамкнутый виток (для переменного тока).
Для примера: возьмите или намотайте трансформатор с двумя обмотками, рассчитанными на 110 вольт каждая. Если обмотки соединить правильно и включить в сеть 220 В, то ничего страшного не произойдёт. Если же обмотки включить встречно (почти бифиляр), то при включении в сеть сожжёте пробки от короткого замыкания.
-----
И вообще. если прибор нужен для лечения, а не как произведение искусства, то, думаю, не стоит заморачиваться с печатной антенной. Достаточно намотать по периметру корпуса прибора несколько десятков витков изолированного провода - это и будет антенна.
Всё зло на земле от думания о себе происходит.
Хочется сделать портативный профилактический приборчик на ARM7, чтобы и от батареек, и от USB работал + софтину к нему открытую с библиотекой всяких лечебных частот.
Я этим уже занимаюсь, скоро будет вам приборчик. Он программируется по USB и сделан на ATmega8. Софт уже тоже написан и работает. Скоро выложу. Вот только выходной каскад вызыает опасения.
Может кто разъяснит наконец параметры выходного трансформатора для антены?
Ухх.... Славно ВАГУФы Технари разгулялись....
О конечной цели уже никто и не вспоминает.
О конечной цели уже никто и не вспоминает.
"Движение - всё. Конечная цель - ничто" (Бернштейн).
Всё зло на земле от думания о себе происходит.
Может кто разъяснит наконец параметры выходного трансформатора для антены?
Всё, что нам известно, выложено в этой теме. Остальное сами хотели бы узнать.
Всё зло на земле от думания о себе происходит.
Вот ещё раз выкладываю изображение выходного каскада. Маркировки на многих деталях нет, но антенну посмотрела ещё раз внимательно и убедилась, что она двухсторонняя, и витки идут строго параллельно с одной и другой стороны, заметен лишь подходящий к контакту кусочек проволки из-под прозрачной бумаги, разделяющей оба слоя.
М.Задорнов: "Проблема Земли не в том что она не может прокормить бедных, а в том что богатые никак не могут нажраться!"
Мда.......
Впечатление от увиденного на фото наводит на мысль о кустароном производстве этих ДЭТА.
Чего стоит один старый желтый советский текстолит.
А провода напаяные прямо на дорожки.
Это при том, что весь цивилизованный мир заказывает платы в Китае о качестве которых писать нет смысла, у них современные технологии, в отличие от наших. Вобщем сразу захотелось сделать не просто ДЕТУ а во сто крат лучше её.
Что касается антены, видно, что сделана в два слоя, обмотки намотаны в одну сторону. Одна сторона закручивается к средине, вторая от средины. Никакой бифилярной антены и близко! Жаль на трансформаторе нет маркировки.
Отредактировано avoitenko (12.03.2010 12:59)
К сожалению, нет снимка обратной стороны печатной платы.
А печатные платы и в Москве делают хорошо. И почтой присылают (в Москву - КД и деньги, обратно - плата). Сам не далал, но знакомый поступает именно так.
Всё зло на земле от думания о себе происходит.
К сожалению, нет снимка обратной стороны печатной платы.
У меня в папке, как-будто отправленных Вам ещё больше года назад писем, уважаемый Tomade, лежат некоторые фотоснимки Дэты. Там есть и изображение обратной стороны платы. Вот тот старый снимок и более свежий.
М.Задорнов: "Проблема Земли не в том что она не может прокормить бедных, а в том что богатые никак не могут нажраться!"
Может быть уважаемая Kleopatra выложит фото лицевой панели прибора, чтобы было понятно, что за зверя она нам показывает.
Может быть уважаемая Kleopatra выложит фото лицевой панели прибора, чтобы было понятно, что за зверя она нам показывает.
Вот видео от Клеопатры, где можно и посмотреть на ее прибор и послушать звук от ДЭТЫ, принимаемый на приемник с длинноволновым дианазоном.
Размер : 10973 KB
Формат: mpg
Еще порция свежих фото и осцилограмм ДЭТЫ от Клеопатры, одним файлом.
Размер - 1.7 Мб
Формат - Jpg
