Как известно, реклама представляет приборы серии ДЭТА как средство немедикаментозного лечения чуть ли не всех болезней. Цены кусаются: от 10 тыров и выше, плюс около 5 тыров программатор (ДЭТА-8 допускает программирование без программатора). С такими ценами можно ещё согласиться, если приборы действительно соответствуют заявленному. А если нет? Отдать такую сумму только для того, чтобы убедиться в обратном? Нет уж, не олигархи мы.
Предлагаю такой способ выяснить, эффективна ли электромагнитная терапия вам лично: сделать аналог приборов ДЭТА, испытать на себе его воздействие на каком-то конкретном примере, и, в случае успеха, подумать, стоит ли покупать промышленный портативный прибор, или при необходимости применять самодельный.
Напомню принцип действия приборов серии ДЭТА. Генерируется несущая частота в диапазоне 10-15 кГц, модулируется низкими частотами в диапазоне до 100 Гц и через согласующий каскад подаётся на встроенную малогабаритную антенну типа архимедовой спирали. Излучение такой антенны очень слабо, но именно слабые электромагнитные поля, модулированные лечебными частотами, оказывают оздоровительное воздействие на органы и системы человека. Прибором можно одновременно лечиться всей семьёй, так как его влияние распространяется на расстояние до метра и более.
С помощью Клеопатры мы выяснили, что модулируемая частота (частота заполнения) вовсе не синусоидальная. Она или меандр, или более короткие импульсы (возможно, являющиеся результатом фильтрующего влияния на меандр индуктивного характера нагрузки-антенны).
Главная трудность при самостоятельном изготовлении прибора-аналога ДЭТА является генерирование низкочастотных импульсов типа меандр с частотами, задаваемыми с точностью до сотых долей Герца. Можно, конечно, сделать полную копию ДЭТЫ, но где специалисты, умеющие и хотящие написать соответствующую программу для микроконтроллера? Да и изготовить прибор в домашних условиях под силу далеко не каждому любителю.

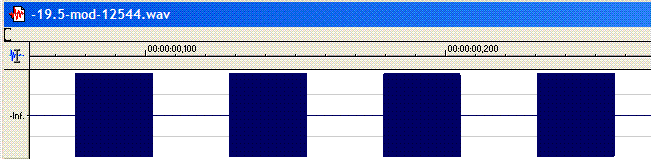

Совместными усилиями участников Форума нашли такой выход. По подсказке Spacera предлагается с помощью звукового редактора типа Sound Forge создать набор (банк частот) звуковых файлов, каждый из которых представляет из себя пятиминутную запись меандра конкретной лечебной частоты: от долей Герц до 100 и выше. Эта работа – разовая, так как, однажды созданные, эти файлы будут использоваться для составления лечебной программы на всю оставшуюся жизнь.
А далее – в зависимости от конкретного заболевания берётся инструкция по эксплуатации прибора ДЭТА и с её помощью находится или составляется лечебная программа, представляющая из себя набор ранее созданных звуковых файлов нужных частот. Эти файлы с помощью редактора Sound Forge объединяются в один файл – программу лечения конкретной болезни. Такие программы создаются по мере необходимости и образуют банк лечебных программ.

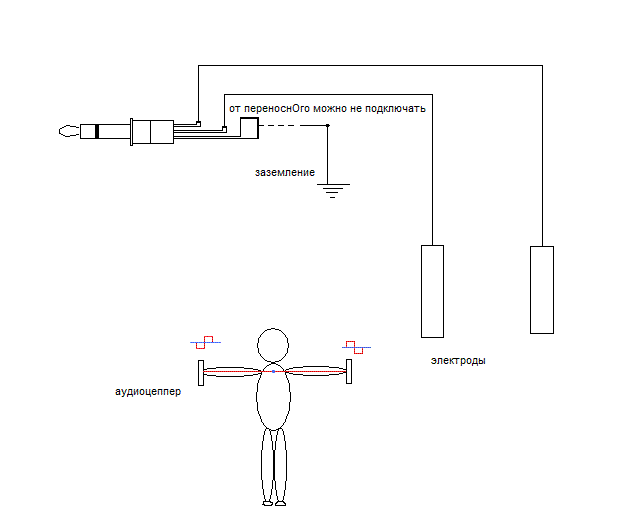

А теперь об аппаратной части. Лечебная программа запускается или на компьютере, или на МР3-плеере, с выхода которых сигнал-меандр подаётся на вход предлагаемой (для затравки) схемы. Первый каскад (на транзисторе) преобразует симметричный относительно нуля меандр в однополярный. После нормирования первой четвертинкой микросхемы (триггер Шмита) низкочастотные меандры поступают на вход «И» второй четвертинки, на которой собран классический генератор меандра. Этот генератор вырабатывает несущую частоту (частоту заполнения, модулируемую частоту тоже в виде меандра) в диапазоне 10 – 15 кГц. Однако генератор может работать только тогда, когда на верхний вход второй четвертинки микросхемы поступает логическая единица (положительное значение напряжения низкочастотного меандра, поступаемого с выхода звуковой карты или плеера). Таким образом происходит модуляция несущей частоты. Этот сигнал через согласующие каскады на третьей четвертинке микросхемы и транзисторе VT2 подаётся (через регулятор амплитуды) на выход – на антенну. Конструкция антенны оставляется на усмотрение тех, кто захочет повторить или усовершенствовать. Я же предлагаю в качестве антенны использовать обычную электрогрелку.
Светодиод служит для индикации работы устройства: если он мигает с частотой низкочастотных меандров, то процесс идёт.
Так как лечебные частоты формируются звуковым редактором, то нет необходимости стабилизировать источник питания: от изменения его напряжения лечебные частоты не меняются, а небольшие изменения частоты несущей на лечебным процессе не сказываются.
Отредактировано Tomade (21.11.2008 20:44)
- Подпись автора
Всё зло на земле от думания о себе происходит.
Зачем двойная работа? Прежде всего чтобы можно было "закрытый" выход использовать, и плюс к тому есть подозрение, что если ужать модулированный сигнал в МР3, возможно не будет искажений формы сигнала, и можно будет отказаться от WAV.
.
