рекомендую обратить внимание, на прибор ОАГУФа Шарлатана, вот схема и описание прибора:

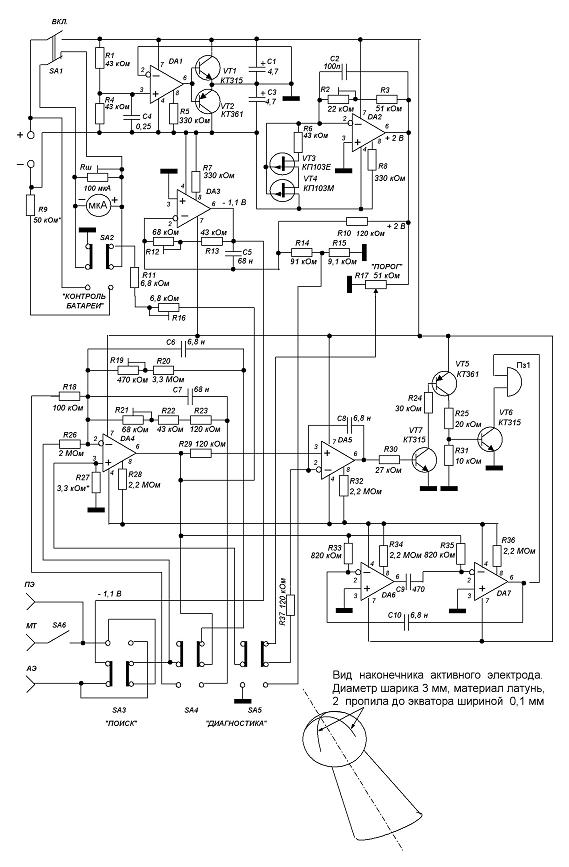

Представляю схему диагностического прибора для работы по методу
Фолля. Его параметры аналогичны параметрам целого ряда промышлен-
ных приборов. Я построил в начале 90-х штук 6-7 таких изделий для вра-
чей-фоллистов и они были довольны.
Прибор собран на семи ОУ К140УД1208. Общее потребление при отсут-
ствии звукового сигнала около 2 мА, при наличии – около 7. У прибора 2
режима - поиск и диагностика. В режиме диагностика на точку подается
напряжение около +1,1 В относительно пассивного электрода, в режиме
поиск – то же напряжение со знаком минус. Ток через пациента в режиме
диагностики около 11,2 мкА, в режиме поиска – около 0,5 мкА при пол-
ном отклонении стрелки прибора. Звуковой сигнал сопровождает откло-
нение стрелки – чем больше отклонение, тем выше частота звука. На
микросхеме DA1 собран усилитель для создания искусственной средней
точки (общего провода). На DA2 собран низковольтный стабилизатор на
пряжения (+2 В относительно искусственного общего провода). На DA3
cсобран источник минус 1,1 Вольт. На DA4 собран собственно измери-
тельный усилитель. В режиме диагностики резисторы R18 и R26 соеди-
няются параллельно, образуя резистор в 95 кОм. На DA5 собран компара-
тор, сравнивающий напряжение на выходе усилителя с уставкой, снимае-
мой с делителя R14, R15 в режиме диагностики и с потенциометра R17 в
режиме поиска. На микросхемах DA6 и DA7 собран генератор, управляе-
мый напряжением. Когда напряжение на выходе измерительного усили-
теля превысит значение уставки, открываются транзисторы VT5, VT6 и
VT7 и звучит пьезозвонок.
При наладке вначале выставляют напряжение +2 Вольта потенциометром
R2, минус 1,1 В потенциометром R12, с помощью Rш добиваются полно-
го отклонения стрелки микроамперметра при токе 200 мкА, затем с по-
мощью R19 и R21 выставляют выходное напряжение усилителя на DA4
равным +2 В при короткозамкнутых гнездах АЭ и ПЭ, затем резистором
R16 добиваются, чтобы стрелка прибора отклонялась на 100-101 делений.
Проверяют, чтобы при подключении к гнездам ПЭ и АЭ резистора 95
кОм прибор показывал 50 делений шкалы (это значение точно корректиру-
ется потенциометром R12, не обращая внимания, если при короткозамк-
нутых входах прибор покажет не ровно 100, а 99 или 101 деление).
Переключатели SA3, SA4, SA5 типа П2К и связаны между собой. На схе-
ме показано положение для поиска. В режиме диагностики нажаты SA4 и
SA5, SA3 отжат.
На нашем форуме я не встречал описание активного электрода для метода
Фолля, а между тем это играет большое значение. Во всех приличных
приборах заводского изготовления, кроме прибора Лупичева, использует
ся так называемый четырехштифтовый электод, представляющий собой
латунный шарик диаметом 3 мм с двумя пропилами, сделанными крест-
накрест и доходящими до экватора шарика. Фишка в том, что эти пропи-
лы имеют ширину 0,1 мм, что можно достичь только электроискровой
обработкой, каковая в век нанотехнологий в нашей стране по-видимому,
умерла. Такой электрод при измерениях макают в воду, что позволяет
достигать отклонения стрелки при гораздо меньшем давлении на кожу.
Представленный прибор Фолля может использоваться
в качестве неплохого поискового устройства. Порог срабатывания
достаточно четкий и регулируется потенциометром, что позволяет
начав с зоны вокруг точки и постепенно повышая порог, выйти на
точку достаточно четко.
.

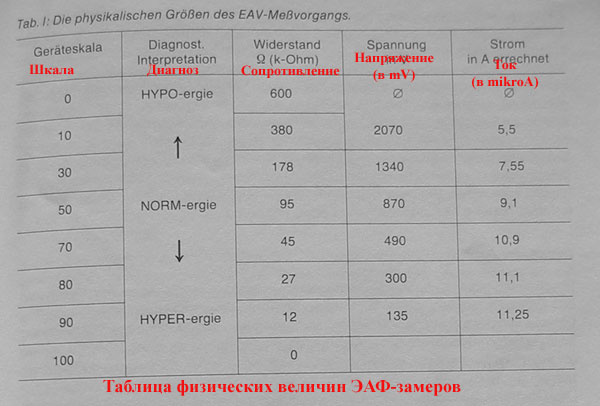

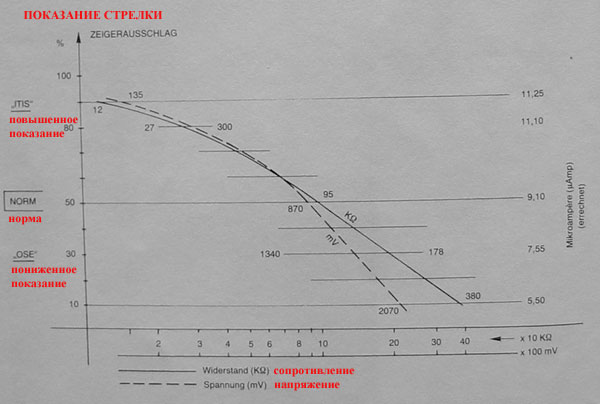

, вот эта таблица:
