Подобрал для 555 точно на 1 Гц.
Диод какой поставить из отечественных приблизительно.
Сейчас на макете соберу, погляжу что как.

Вопрос, реле будет много брать около 30 мА тока, так а как тогда наблюдать то микроамперы и следить за БАТ в автомате?

Отредактировано Оллег (08.05.2011 14:22)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

точно я уже посмотрел.
Собрал, так около 0.9-1Гц работает, реле подключил чуть пощелкало и всё, сели аккумуляторы поставил заряжать.
А ещё самая крепкая и несгораемая, сейчас подключал от источника питания попутал плюс с минусом нагрелась но не сгорела, сейчас работает отлично.
Может как придумать хоть там через транзистор запитывать реле от источника другого питания от сети а то батарею махом кончает.
17 вольт подал и не горит, у неё предел 15 вольт. Просто реле моё только при 16 вольт нормально работает. Посмотрю другие.
РЭС9 рабочее 23-32 вольта а работает и при 17 вольт.
Всё теперь понял, от источника питания с сети работает реле а подавать всё остальное от прибора Леднёва, а то я читаю что у вас от батареек или сильного аккумулятора.
Реле постоянно работает, так а нужно ведь и по желанию минус, плюс и автомат.

Отредактировано Оллег (08.05.2011 15:49)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

точно
Запустил, проверил БАТ показывает в минусе или плюсе но выровнять ни одной так и не смог. Чувствуется сразу большая разница.
Вообще ерунда какая-то, вот сейчас дал больше тока ушло в право, стало как выравнивать я чуть убрал ток ушло влево и там и не выровняло. Прежняя схема уже давно 20 раз как на место всё поставило.
Думаю это из за того, что там всё время под напряжением а тут чисто ноль и полярность.
Так то в пределах нормы, вот долго держал выровняло но 5 мкА разница, а на той схеме точно в центр плюс минус ровно.
Работает, но очень вяло.
Записал как выравнивает и показывает куда сначала стрелка отклонялась посмотрите. Я там в конце ток немного убрал и видно как точно в цент не выставляет, а в прежней точно в центр. Нетто, нужно делать другую схему. Хотя на любителя, работает и это конечно. Меня не устроила.
Скачать http://narod.ru/disk/12236594001/Видео0052.3gp.html

А у меня не так. У меня реле не плюсом, а минусом управляется. Плюс на реле и с 3 ноги 555 на реле. А просто автомат проверил, мне хватило посмотреть что и как.
Всё равно вяло и есть с чем сравнить. То что работает конечно факт.
Буду нормальную схему с книги своей собирать. Потом уже к ЭЛЛАДА 7 дойду.

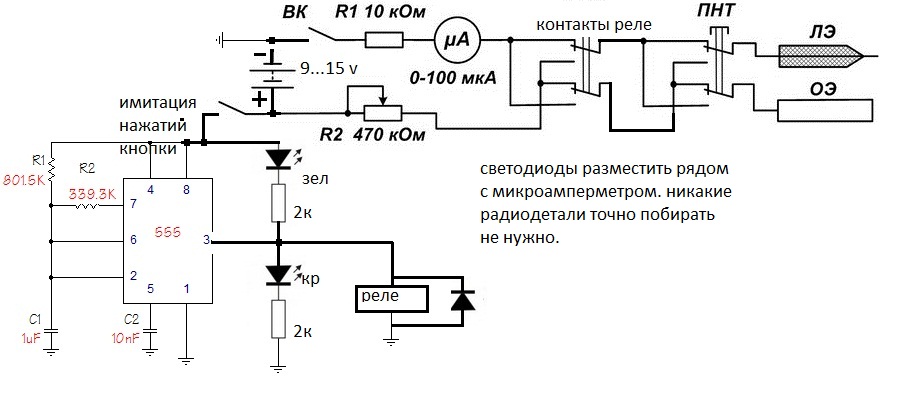

Схему красиво нарисовали я поступил по другому. У меня 555 с реле от источника сети питается а сама схема с электродами от кроны.  А если всё от батареек так это жуть, махом сядут или постоянно нужно будет заряжать аккумуляторы. У меня реле РЭС 9 так 30 мА кушает и давай ей там от 16 вольт.

Отредактировано Оллег (08.05.2011 17:43)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

видимо всё дело в импульсах - частота больше в этой схеме  , что на транзисторах, -может это очень достойно, и хорошо при том, - новый метод-подход может рождается.


Отредактировано 7,vr (08.05.2011 17:57)
