Прибор "Эледиа" и другие - 5

Сообщений 91 страница 120 из 539

91

vik05iii написал(а):

Но я не знаю какие ножки на 555 мсхеме.Если смотреть сверху

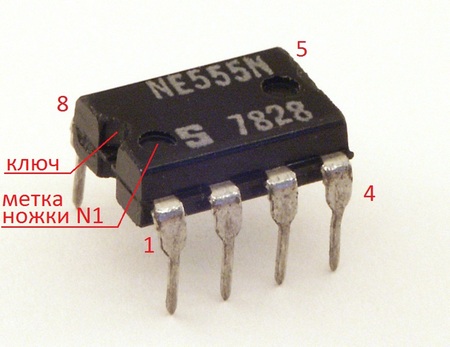

;)  все микросхемы в подобных корпусах: DIP, DIL, и схожее, -маркируются по одинаковому принципу, вот есть картинка:

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1271-1-f.jpg

0

92

vik05iii написал(а):

получается постоянно полюсовка меняется?
А как  же лечение минусом по Ледневу

полюсовка меняется -это имитация нажатий кнопки, -чтоб палец не уставал, -именно по Леднёву, режим этот нужно отключать, когда он вам не нужен. у Леднева есть вариант прибора с импульсами -но там нет перепольсовки!, -кругом вообщем загадки, - и сам Леднёв говорит, -что прибор с генератором никакого преимущества перед простым -не имеет.

А как  же лечение минусом по Ледневу, или импульсами лучше?

дружище, -сами хотим узнать, -вот уже на протяжении скольких лет, насколько помнится - на форуме пока вроде толкового ответа не было, посмотрим по ситуации, -может кто ответит на этот вопрос, было-бы очень интересно узнать, - что здесь к чему.
-хотя генераторы импульсов содержат все приборы подобного назначения - электровоздействия на точки-меридианы, все, -кроме простого эледиа.

Отредактировано 1vr (18.09.2011 12:11)

0

93

1vr написал(а):

генераторы импульсов содержат все приборы подобного назначения - электровоздействия на точки-меридианы, все, -кроме простого эледиа.

Однако и в простом "Эледиа" есть возможность подачи импульсов (нажатием кнопки переполюсовки вручную). И это не просто для "солидности", а методика Леднева предусматривает использование и такого лечебного режима. Так что можно сказать, что возможность подачи импульсов имеют все приборы электропунктуры.
Генераторы же механизируют выработку импульсов и стабилизируют их частоту. Одни методики точной частоте подаваемых импульсов придают очень большое значение, другие же - совершенно никакого... Хотя нормально лечат и те, и другие.
Вы, ГУФ 1vr, все это прекрасно знаете, но это я для новичка уточняю.

0

94

ПАЦИЕНТ написал(а):

Однако и в простом "Эледиа" есть возможность подачи импульсов (нажатием кнопки переполюсовки вручную). И это не просто для "солидности", а методика Леднева предусматривает использование и такого лечебного режима. Так что можно сказать, что возможность подачи импульсов имеют все приборы электропунктуры.

-ну это только по Леднёву так, -а все приборы подобного назначения имеют магическую частоту 10Гц, -как в простой эледиа пальцами получить эти 10Гц ?. они могут других частот не иметь, -а 10Гц имеют. -конечно другой вопрос : -а надо-ли всё это?, сложно сказать.

... Хотя нормально лечат и те, и другие.

вот то-то и оно, здесь как-бы есть общая нить, нужно попытаться выделить действующий компонент, -усилить его, -а не нужное приглушить, -если получится конечно.

Отредактировано 1vr (18.09.2011 13:06)

0

95

1vr написал(а):

все приборы подобного назначения имеют магическую частоту 10Гц

О.Кузьменко где-то рассказывает, откуда пошли эти 10 Гц. Уже я прошел по стольким ссылкам, что не смогу найти и точно процитировать, а потому на память: кто-то из знаменитых заметил, что иглы, воткнутые в тело пациента при акупунктуре, при электровоздействии колебались именно с этой частотой. Потому она и признана магической, по Вашему выражению.
Что-то мне это убедительным не кажется... Иголки шевелятся и меняют наклон, это я сам наблюдал, но иглотерапевт объяснила, что это мышцы расслабляются и поэтому мол так. Наверное, если на эти мышцы подействовать током, иголки и дрожать начнут (вернее, опять-таки мышца задрожит, и если вас когда-нибудь легонько дергало током, Вы это вполне могли ощутить). Ну и что? Мышца, выходит,  дрожит с лечебной частотой? Или она к этой частоте более чувствительна? Однако нас ведь не мышца интересует...
По мне, лучше уж руководствоваться кружочками ГУФа Викторовича. А чему там соответствуют 10 Гц?

0

96

ГУФ 1vr Спасибо за картинку.Теперь попробую собрать схему генератора биполярных  сигналов на мсхеме 555. Только там некоторые детали не указаны: переменное R1, R3 ,С1 и еще конденсатор вверху схемы, не могли бы Вы подсказать номиналы этих деталей?С Уважением ,Виктор.

0

97

vik05iii написал(а):

Теперь попробую собрать схему генератора биполярных  сигналов на мсхеме 555. Только там некоторые детали не указаны: переменное R1, R3 ,С1 и еще конденсатор вверху схемы, не могли бы Вы подсказать номиналы этих деталей?

-ну сейчас попробуем, -ничего там такого нет  ;) , конденсатор вверху схемы это просто фильтрующий-накопительный по питанию, -номинал его может быть в пределах 47мкф-330мкф (можно любой) на напряжение не меньше чем напряжение питания, R3 -это токоораничивающий-токозадающий как в эледиa, -он и должен быть как в эледиа 470к переменным, на схеме он условно показан как простой резистор. R1,С1 -эти компоненты будут определять частоту переключения генератора, -ну скажем по Ледневу: переключать пальцами кнопку быстро это наверное где-то в районе 0,5Гц-2Гц, тогда можно R1 взять скажем 470к-1Мом, и С1 0,47мкф-1мкф -ну и играя номиналами подобрать желаемую частоту, приблизительно конечно, ничего точно там подбирать-устанавливать не нужно, потом когда определитесь с номиналами -резистор  R1 можно поставить постоянный, или постоянный + переменный -по нужному диапазону регулировки. можно на выходы микросхем подвесить светодиоды с резисторами 1к-3к, и по мельканию светодиодов ориентироваться на частоту. поставив конденсатор С1 0,1 мкф при тех-же номиналах R1 - попадаем в диапазон где-то 10Гц. -ну и так далее. посмотрите какие-нибудь книжечки-материалы радиолюбительские, -это не сложные схемы разберётесь, -ну вот например:
http://radiokot.ru/articles/01/
http://radiokot.ru/articles/04/
http://cxem.net/beginner/beginner50.php
есть программка по расчёту деталей для этой микросхемы:
http://www.masterkit.ru/zip/timer-555.rar
http://www.masterkit.ru/info/linkshow.php?num=141

Отредактировано 1vr (18.09.2011 18:16)

0

98

ПАЦИЕНТ написал(а):

О.Кузьменко где-то рассказывает, откуда пошли эти 10 Гц. Уже я прошел по стольким ссылкам, что не смогу найти и точно процитировать, а потому на память: кто-то из знаменитых заметил, что иглы, воткнутые в тело пациента при акупунктуре, при электровоздействии колебались именно с этой частотой. Потому она и признана магической, по Вашему выражению.
Что-то мне это убедительным не кажется...

-а фиг её знает эту частоту 10Гц, -а вот насчёт убедительности: Фолль её часто упоминает к использованию, -а он проверял всё это на тысячах людей, -думаю это уже убедительно.

0

99

Спасибо ГУФ  1vr за столь подробный ответ! Теперь вроде бы все ясно , буду собирать прибор по Вашей схеме а потом пробовать его в действии.Всем Здоровья, Виктор.

0

100

vik05iii написал(а):

Теперь вроде бы все ясно , буду собирать прибор по Вашей схеме а потом пробовать его в действии

-ну это не совсем прибор, это просто узел прибора - генератор импульсов, - выложенный по просьбе ГУФа Олега, генератор этот можно конечно использовать в составе эледиа, придумав схему коммутации переключения, или сразу делать схему Шарлатана, или делать схему с реле как я сам использую- если следовать буквально точно принципу прибора эледиа (схема с реле есть в конце старой ветки Прибор "Эледиа" и другие - 4). правда такой прибор потребует более мощных батареек чем "крона", но вполне можно использовать пальчики АА, или ААА, или как я - гелевый свинцовый аккумулятор 2ah-4ah.

Отредактировано 1vr (18.09.2011 21:50)

0

101

ГУФ 1vr , Я нашел схему в посте 998 из ветки Прибор "Эледиа" и другие - 4. А какое там реле используется и диод?Это уже полная схема прибора?

0

102

vik05iii написал(а):

ГУФ 1vr , Я нашел схему в посте 998 из ветки Прибор "Эледиа" и другие - 4. А какое там реле используется и диод?Это уже полная схема прибора?

-ну да, это уже полная схема, причём она точно соответствует принципу эледиа -переключение кнопкой, есть подозрение что это важный фактор. реле там используется любое малогабаритное закрытого типа, предназначенное для коммутации слаботочных сигналов, -ну российские там РЭС15, и им подобные, я нашёл на плате автоматики омрон какой-то, реле с двумя группами контактов, или два реле с одной группой (РЭС15 вроде с одной группой, -нужно два реле), и должно уверенно срабатывать от 8-12 вольт, -сейчас проще зайти в магазин и выбрать любое, диод любой КД522, КД510, 1N4148, 1N4007, и им подобные, к цепи питания схемы подключить конденсатор как я выше говорил 47мкф-330мкф. генератор импульсов можно собрать по схеме что вы собирались -эта которая 555+транзистор (схема эта удобна тем что скважность 2 держит при любых значениях R1), частоту я подбирал на глаз, -ну где-то в районе одного герца.

Отредактировано 1vr (19.09.2011 08:38)

0

103

1vr написал(а):

-а фиг её знает эту частоту 10Гц, -а вот насчёт убедительности: Фолль её часто упоминает к использованию, -а он проверял всё это на тысячах людей, -думаю это уже убедительно.

..

ПАЦИЕНТ написал(а):

По мне, лучше уж руководствоваться кружочками ГУФа Викторовича. А чему там соответствуют 10 Гц?

По таблицам ВАГУФ Викторовича получается, что частота 10 Гц находится на самом краю биологически резонансного диапазона (9,65 - 10,02). Наиболее "биологичная", в этом диапазоне - 9,75 Гц... По идее, не самая активная зона, но, что интересно: в разных источниках мне попадалось упоминание,что частота 19,5 оказывает витализирующий эффект, а частота 39 так же может использоваться для стимуляции - витализации и пользоваться ей следует очень осторожно из за слишком сильного воздействия....

9,75 * 2 =19,5   19,5 * 2 = 39......

  А учитывая что у Фолля вполне могли быть ошибки с измерением частоты...... Вполне может быть, что положительное воздействие достигалось  частотой не 10Гц, а чуть меньше...

0

104

что у Фолля...положительное воздействие достигалось  частотой не 10Гц, а ...

вообще то 10ГЦ оно правильно да -подкорректировать по Викторовичу нужно, -но ещё вот везде рекомендуют крутой вариант: волновые качели, -мол вот волновые качели это вообще сила!, я вот одно время загорелся, и даже схемку спаял, -но нигде не нашёл -чем круто то это, в чем силища то., так повозился со схемкой слегка и отдал кому-то побаловаться, уже и не вспомню, -и всё тихо.  :smoke: . справедливости ради заметим -волновые качели есть в навороченных приборах, -может это действительно круто, -фиг знает, и частоты подбирать точно не надо, -организм сам возьмёт чего ему нужно, -ну должен взять -скажем так  ;) .

0

105

....

1vr написал(а):

-может это действительно круто, -фиг знает, и частоты подбирать точно не надо, -организм сам возьмёт чего ему нужно, -ну должен взять -скажем так   .

Ох.... может, возьмет то что нужно, а, может (и скорее всего так и будет) "получит по башке" тем что не нужно.... К сожалению.....

0

106

1vr написал(а):

-может это действительно круто, -фиг знает, и частоты подбирать точно не надо, -организм сам возьмёт чего ему нужно, -ну должен взять -скажем так

Можно попробовать шумовой сигнал (как в Минитаге) или псевдошумовой (проще реализовать генератор).

0

107

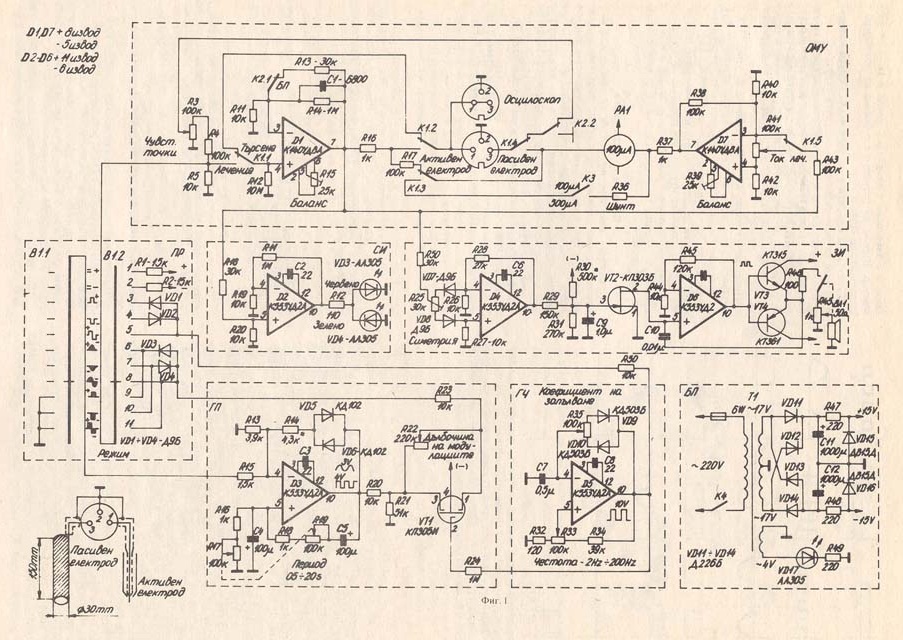

вот ещё в блокноте нашёл приборчик разработки Вольдемара Кетнерса, это вроде из серии "эллада", схемки выкладываю (болгарское издание публиковало), -а вот подробностей что к чему и как пользоваться -я к сожалению не знаю.

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1280-1-f.jpg

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1279-2-f.jpg

увеличить

увеличить

увеличить

Отредактировано 1vr (24.09.2011 10:13)

0

108

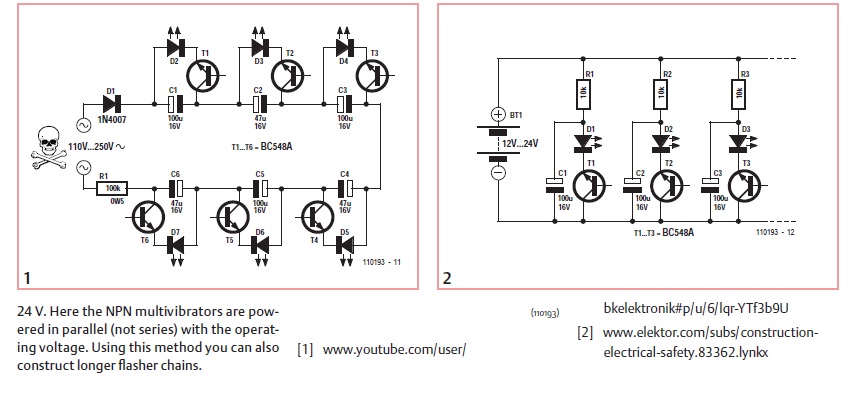

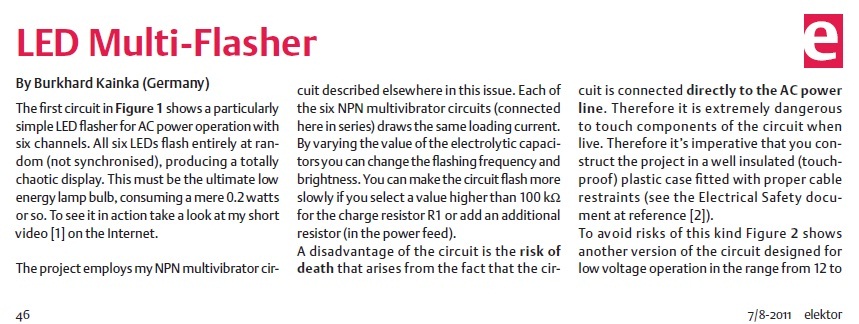

;) ещё схемки простеньких народных плацебо приборчиков-мигалочек:

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1282-1-f.jpg

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1282-2-f.jpg

0

109

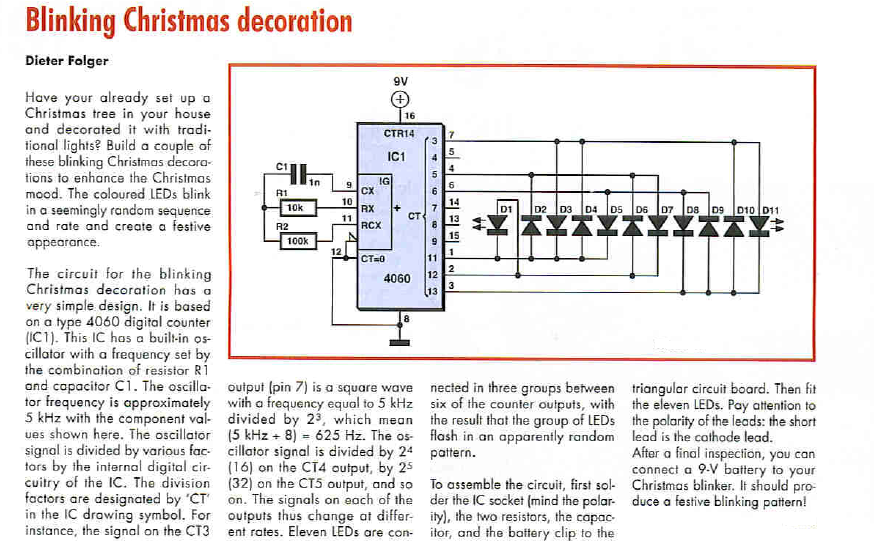

;) ещё схемка народного плацебо приборчика-мигалочки. можно использовать для украшения новогодних игрушек, -ведь уже скоро новогодние праздники, -заранее можно собрать электронные игрушки-украшения вместе с детьми.  :)

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1285-1-f.png

увеличить

0

110

Здравствуйте ГУФы! Подскажите пожалуйста где можно взять схему прибора Элап-1 с которым работал Портнов? Была одна ссылка от ГУФа Пациента но она не рабочая.Очень заинтересовала аурикулотерапия.Сейчас пользуюсь Эледией , хочу попробовать собрать Элап-1 если только это реально в домашних условиях.Виктор.

0

111

vik05iii написал(а):

Теперь попробую собрать схему генератора биполярных  сигналов на мсхеме 555

155ЛА3, чем вам не понравилась, куда проще и меньше деталей. Схема на форуме есть.
По ушам тоже схема рабочая есть на форуме, врачи оценили достойно. Автовыравнивание и диагностика всё стразу.

0

112

Олег Викторович написал(а):

По ушам тоже схема рабочая есть на форуме, врачи оценили достойно. Автовыравнивание и диагностика всё стразу.

Не подскажете где ее найти,форум большой мне вроде не попадалась раньше, буду очень признателен.

0

113

vik05iii написал(а):

форум большой

так и мне долго искать, всё пересматривать, есть точно Леднёв с генератором

0

114

vik05iii написал(а):

Не подскажете где ее найти

Как пишет в своей книге Ф.Г.Портнов (с. 109-112), в последней версии его прибора ЭЛАП уже не было импульсного тока, а лишь постоянный. С помощью этого прибора можно находить низкоомные точки на коже (Портнов, как человек знающий, не применяет при поиске термин БАТ, так как низкоомных точек обнаруживается гораздо больше, чем биоактивных! И если чересчур полагаться на всякие эти поиски, легко найти кучу ложных БАТ). Затем прибором можно воздействовать и минусом,  и плюсом. И еще там  портновский микроэлектрофорез, который, кроме него, никто не применил...

Получается, эта последняя версия ЭЛАПа отличается от "Эледиа" лишь наличием схемы поиска. А чего тогда заморачиваться и искать особую схему? Введите в ледневский прибор поиск, если так Вам хочется. А кнопочный переключатель замените на тумблер, чтоб при плюсе не держать кнопку. И вот Вам полный аналог ЭЛАПа! Простой!

Я, когда увлекался электроаурикулотерапией, пользовался только "Эледиа" (побывали у меня и импульсные приборы, но никаких преимуществ перед постоянным током я не заметил). Кое-что лечится хорошо. Особенно - всякие боли. Также и повышенное давление. Но поводов испытывать еще на чем-то у меня не было. Да, еще применял в АТ. До сих пор свои нужные точки нахожу наощуп (это вовсе не трудно, если однажды разобраться и запомнить топографию уха, там ориентиров много).
На форуме материалы по аурикулотерапии выкладывались. И есть еще хорошая книга проф. Ткаченко, в библиотеке. Советую скачать и почитать, книга серьезная и интересная. Ну и Портнова, конечно. Больше (отдельно про электроаурикулотерапию) я находил в интернете лишь отдельные статьи (особенно Казанского института усовершенствования врачей). А вообще про аурикулотерапию подробно написано у Табеевой, у нее собраны рецепты-сочетания точек на ухе при разных болезнях. Но давно уже не искал, может, что-то и новое появилось...
http://uploads.ru/i/A/J/d/AJdtj.jpg

0

115

Спасибо за ответы ГУФы  Олег Викторович  и  ПАЦИЕНТ ! Нашел схему микро- ЭЛАП,попробую ее собрать.А насчет того что вставить в Эледиа схему поиска я вряд ли смогу-в электронике я полный профан, по готовой схеме и то с трудом получается.А простой Эледиа я очень доволен, помогает хорошо от многих хворей!Всем Здоровья и Успехов!

0

116

vik05iii написал(а):

Нашел схему микро- ЭЛАП

А поделиться бы... ссылкой? А то мы и сами на форуме уже блуждаем, словно в тайге!

0

117

Нашел схему микро- ЭЛАП,попробую ее собрать.

А поделиться бы... ссылкой?

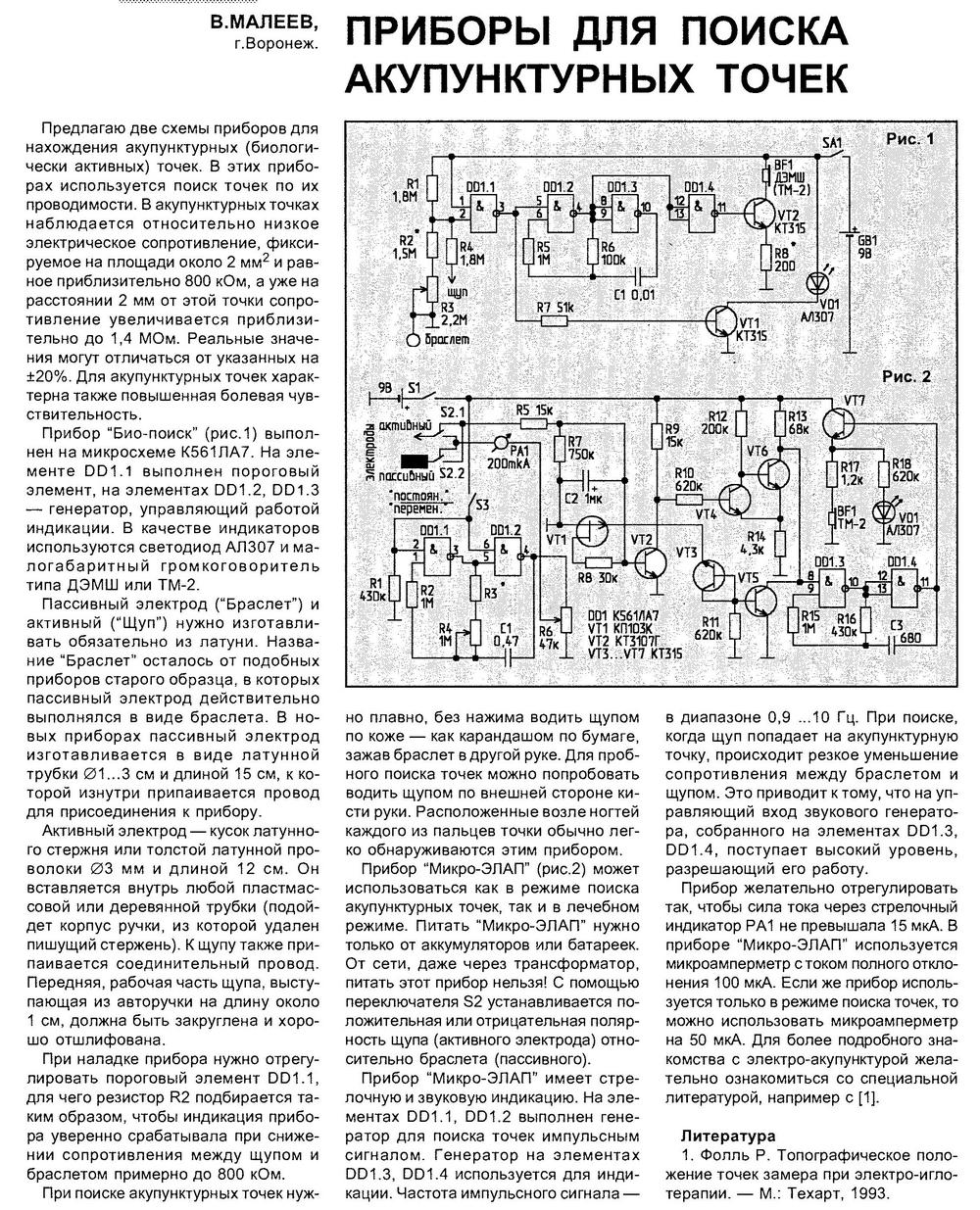

может вот это оно:
http://nauchebe.net/2010/12/pribory-dly … yx-tochek/
http://www.qrz.ru/schemes/contribute/digest/med21.shtml

Прибор "Микро-ЭЛАП" имеет стрелочную и звуковую индикацию. На элементах DD1.1, DD1.2 выполнен генератор для поиска точек импульсным сигналом. Генератор на элементах DD1.3, DD1.4 используется для индикации. Частота импульсного сигналав диапазоне 0,9 ...10 Гц. При поиске, когда щуп попадает на акупунктурную точку, происходит резкое уменьшение сопротивления между браслетом и щупом. Это приводит к тому, что на управляющий вход звукового генератора, собранного на элементах DD1.3, DD1.4, поступает высокий уровень, разрешающий его работу.
Прибор желательно отрегулировать так, чтобы сила тока через стрелочный индикатор РА1 не превышала 15 мкА. В приборе "Микро-ЭЛАП" используется микроамперметр стоком полного отклонения 100 мкА. Если же прибор используется только в режиме поиска точек, то можно использовать микроамперметр на 50 мкА. Для более подробного знакомства с электро-акупунктурой желательно ознакомиться со специальной литературой, например: Фолль Р. Топографическое положение точек замера при электро-иглотерапии.- М.: Техарт, 1993.
Источник: В.Малеев, журнал “Радиолюбитель”.

увеличить

Отредактировано 1vr (27.09.2011 21:07)

0

118

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1292-1-f.jpg

увеличить

0

119

ё-моё... http://superbiorezonans.9bb.ru/uploads/000c/67/df/1019-1.gif

0

120

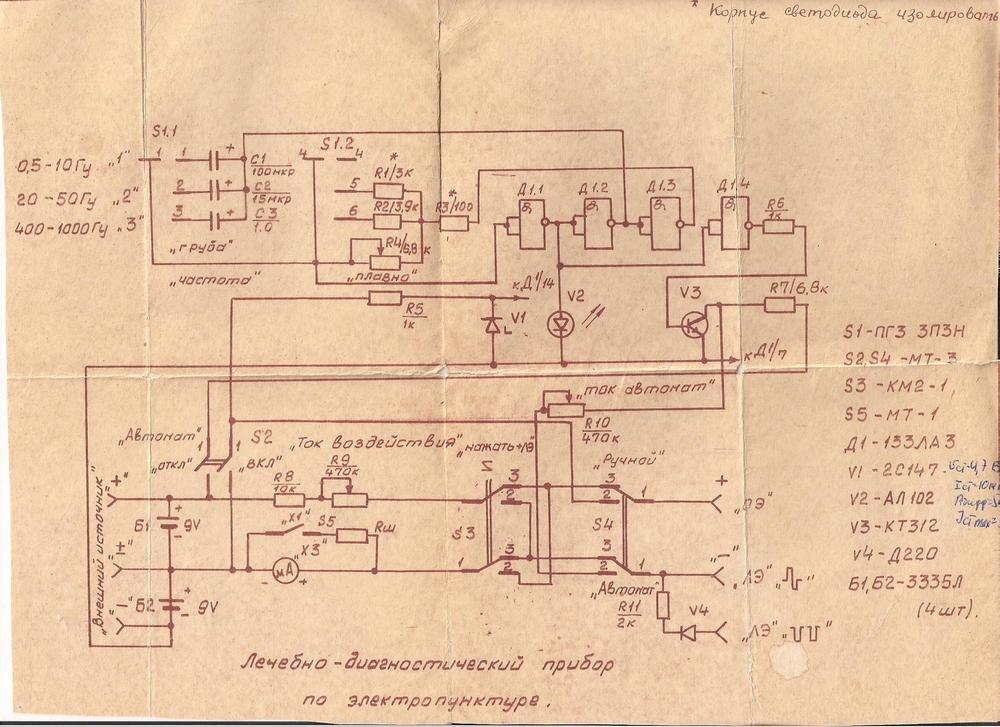

ВАГУФ mikhvlad выкладывал схему прибора времён СССР ;)  :
http://biorezonans.3bb.ru/viewtopic.php … =29#p26363

http://superbiorezonans.9bb.ru/uploads/000c/67/df/1293-1-f.jpg

увеличить

Отредактировано 1vr (04.10.2011 07:39)

0
