ДЭНАС "на коленке"

Сообщений 1 страница 24 из 24

1

Источник - http://samlib.ru/m/makeew_l_a/1604.shtml
там можно скачать статью в формате fb2 (см. слева вверху).
Кроме того, там всегда последние редакции и изменения в схемах, которых может не быть на этом форуме.

Лео написал(а):

Если Вы захотите повторить одну из моих схем и у Вас возникнут вопросы, лучше задать их на моем разделе в графе «комментарии» http://samlib.ru/comment/m/makeew_l_a/1604.Дело в том, что я не часто бываю на форуме и могу не заметить Ваш вопрос, а в своем разделе бываю каждый день и всегда Вам отвечу.
   С уважением, Макеев Леонид.

****************************************
ДЭНАС "на коленке"
"на коленке" - радиолюбительский сленг. Предполагает простую конструкцию с неплохими параметрами, изготовленную в домашних условиях.

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+1

2

Скэнары - серия электронных медицинских аппаратов, работающих по типу электронейростимуляторов для воздействия на биологически активные зоны кожи (электроакупунктура). В серию входят как стационарные, так и портативные ("ДЭНАС", "Диа-ДЭНС", "ПРОТОН" и т.п.) аппараты. Перечень лечимых болезней очень длинный: радикулит, остеохондроз, суставные и неврологические боли и т.д. и т.п.. (читайте рекламу) Если верить рекламе, аналогичными аппаратами пользовались первые космонавты.

Предлагаемая схема по выходным параметрам полностью соответствует аппарату "ДЭНАС" в ручном режиме.  (Правда, выходное напряжение увеличено в два раза, т.к. выдаваемые "ДЭНАСом" 400 вольт для сухой морщинистой кожи престарелых людей недостаточно.)

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+1

3

https://i2.imageban.ru/out/2018/10/24/34604b96b806e1f7864dfa51a21c0f12.jpg
Общий вид
---------------------------------------------------

https://i4.imageban.ru/out/2018/10/24/d0c105b621ef998fc537f76e10ebf826.jpg
Вид изнутри
---------------------------------------------------

https://i4.imageban.ru/out/2018/10/24/2a67c2c32436cc71b70a56fc8dd7e0f1.jpg
Плата
---------------------------------------------------

https://i3.imageban.ru/out/2018/10/24/d20222904d55763c06e6eaf6eb2d5e12.jpg
Держатель электродов
---------------------------------------------------

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+2

4

Технические характеристики скэнара

   Напр. питания - 6 - 10 в ("Крона")
   Ток потр. - 0,5-2,5 мА (100 час. работы, на год точно хватит)
   Амплитуда импульса - 900 в (макс.)
   Мощность импульса - 10 Вт (макс.)
   Длительность импульса - 10 мкс (форма прямоугольная)
   Два режима: 10 Гц , 80 Гц (можно изменить)
   Плавная регулировка мощности
   Электроды - выносные, на отдельном держателе (произвольной формы)
   Звуковая индикация работы
   Контроль питания

   Органы управления
   1. Выключатель (он же переключатель режимов работы 10 - 80 Гц)
   2. Регулятор мощности импульсов (плавно)
   3. Кнопка контроля питания (загорается светодиод)

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

0

5

Описание схемы

   Основой схемы является генератор на одновибраторе (МС 1), собранный по классической схеме: 180к и 1,5М - частота повторения импульсов 80 и 10 Гц соответственно, R1 - длительность импульса (80 - 400 мкс). Транзистор Т1 - инвертор напряжения для запуска мощного ключа на полевом транзисторе Т2. Нагрузкой ключа служит индуктивность L1 ( I ). При открывании Т2 импульсом, в катушке, постепенно увеличиваясь, начинает протекать ток, происходит накопление энергии в катушке - чем длиннее импульс, тем больше энергии . По окончании импульса ключ Т2 закрывается и в результате самоиндукции на стоке Т2 происходит выброс бесконечно большого напряжения, но на уровне 450 вольт происходит электрический пробой транзистора Т2. Так формируется плоская вершина выходного импульса . Часть II катушки L1, включенная по автотрансформаторной схеме, удваивает это напряжение до 900 в.
   Микросхема МС2 - микромощный стабилизатор напряжения на +5 в, для стабилизации мощности импульсов и компенсации разряда батареи.
   При включении пъезоизлучатель ЗП издаёт негромкое потрескивание с частотой генератора.
   Светодиод Д2 (включается нажатием кнопки КН) служит индикатором разряда батареи: при снижении напр. питания до 6,5в перестаёт светиться: пора менять батарейку.

Схема СКЭНАРа:

https://i1.imageban.ru/out/2018/10/24/c6c86990ffa9191bb07a45e53bb3d0ae.jpg
--------------------------------------------------------------------

Блок питания (стабилизатор), контроль напряжения

https://i6.imageban.ru/out/2018/10/24/6ebd6fb4e7478776464bf617225928fe.jpg
--------------------------------------------------------------------

Детали

   Микросхема МС1 - одновибратор TLC 555 или 7555 CN (микромощные, CMOS), возможная замена: NE 555 или КР 1006 ВИ1 при увеличении тока потребления на 2,5 мА.
   МС2 - LM2931Z5 или КР1170ЕН5 (стабилизатор напряжения +5в)
   Т1 - любой транзистор из серии КТ3107
   Т2 - IRF 730 - полевой транзистор (400 в, 5А, MOSFET, N-канал, ТО-220)
   R1 - СП3-4ам с характеристикой А
   Д2 - красный светодиод 3мм
   Д3 - стабилитрон BZX 5,1 v
   С1 - К73-17 , 100н, 63в
   L1 - броневой ферритовый сердечник СБ 22, М2000 НМ. Катушка - 110 + 110 витков, ПЭВ-2, диаметр 0,2 мм, отвод от середины (заполнение каркаса 100%). Индуктивность L1 I (110 вит.) - 25 мГн, общая индуктивность (220 вит.) - 100 мГн.
   КН - любая малогабаритная кнопка на замыкание, без фиксации.
   ВК - двухполюсный тумблер со средним положением. Выбор режима и включение происходят одновременно.
   Гн 1 - гнездо разъёма электродов - аудио моно Джек 3,5
   Держатель электродов - см. фото и чертёж
   Провод к держателю электродов - с минимальной собственной ёмкостью, лучше тонкая многожильная "лапша" (категорически нельзя экранированный).
   Остальные детали - чем малогабаритнее, тем лучше.

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

0

6

Конструкция

   Конструктивно прибор собран в китайском школьном пенале, открывающемся как книжка. Принципиальная схема собрана на макетной плате типа "UNIV" или подобной, монтаж элементов выполнен проводом МГТФ 0,05 , МС1 вставлена в панельку. Компоновка внутри прибора - произвольна, как подскажет фантазия, чтоб было удобно для монтажа. R1 выведен на переднюю панель, можно нанести примитивную шкалу. Держатель электродов подключается через гнездо, для смены типов электродов (можно сделать набор разных).

   Выносной держатель электродов также достаточно произволен, но к материалу электродов предъявляются требования: они должны быть химически и электрохимически стойкие. Лучше всего из нержавейки, но её сложно обрабатывать. Категорически нельзя из меди и её сплавов, лужёные и т.п. Возможно применение покрытий: хром, никель. Компромисс - дюраль.

   К электродам сначала припаиваются провода, а затем электроды приклеиваются к держателю эпоксидной смолой без щелей (в щели попадают волосы, очень неприятно). Для лучшего контакта с кожей, они должны выступать над поверхностью держателя на 2-3 мм. Контактную поверхность электродов тщательно ошкурить, а лучше - отполировать.

https://i4.imageban.ru/out/2018/10/24/c42888d7dd74b974ab014ede5030c065.jpg

Конструкция

   Конструктивно прибор собран в китайском школьном пенале, открывающемся как книжка. Принципиальная схема собрана на макетной плате типа "UNIV" или подобной, монтаж элементов выполнен проводом МГТФ 0,05 , МС1 вставлена в панельку. Компоновка внутри прибора - произвольна, как подскажет фантазия, чтоб было удобно для монтажа. R1 выведен на переднюю панель, можно нанести примитивную шкалу. Держатель электродов подключается через гнездо, для смены типов электродов (можно сделать набор разных).

   Выносной держатель электродов также достаточно произволен, но к материалу электродов предъявляются требования: они должны быть химически и электрохимически стойкие. Лучше всего из нержавейки, но её сложно обрабатывать. Категорически нельзя из меди и её сплавов, лужёные и т.п. Возможно применение покрытий: хром, никель. Компромисс - дюраль.

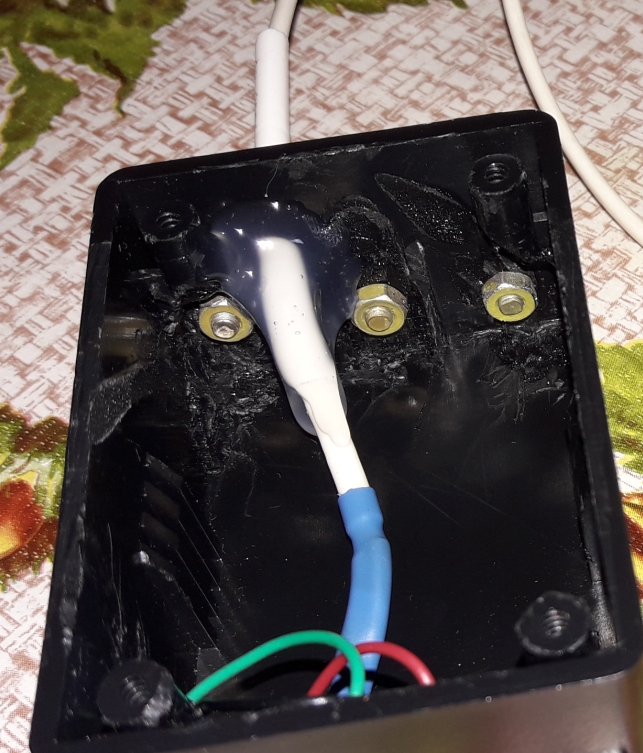

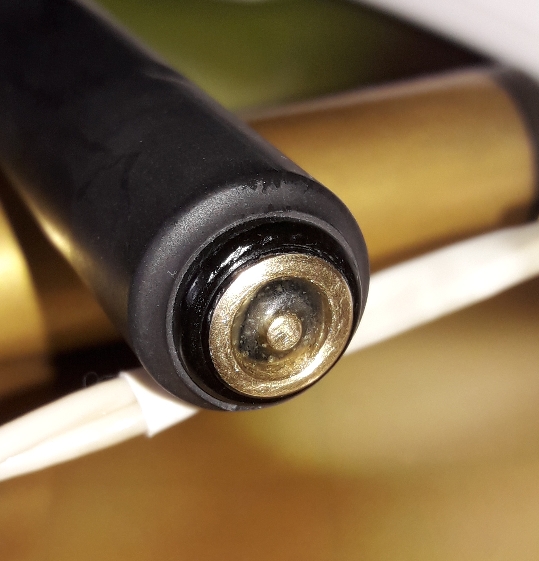

   К электродам сначала припаиваются провода, а затем электроды приклеиваются к держателю эпоксидной смолой без щелей (в щели попадают волосы, очень неприятно). Для лучшего контакта с кожей, они должны выступать над поверхностью держателя на 2-3 мм. Контактную поверхность электродов тщательно ошкурить, а лучше - отполировать.

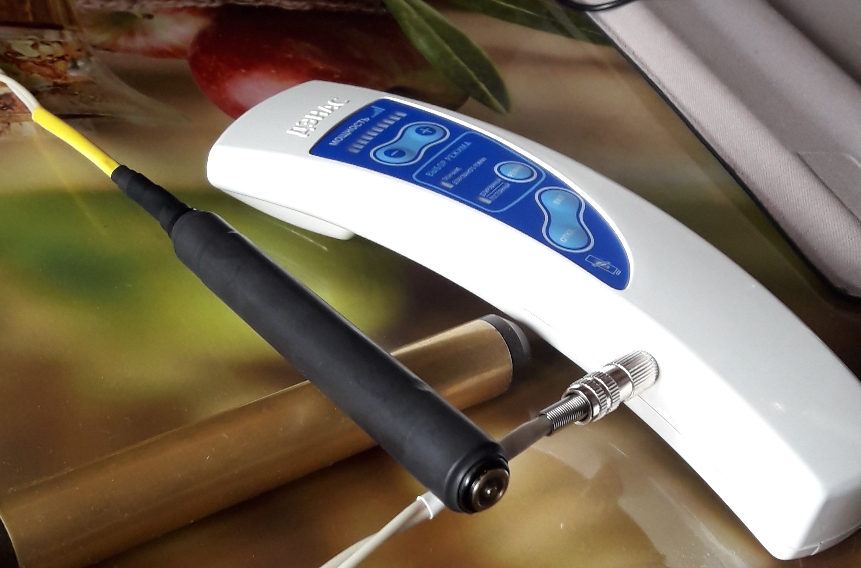

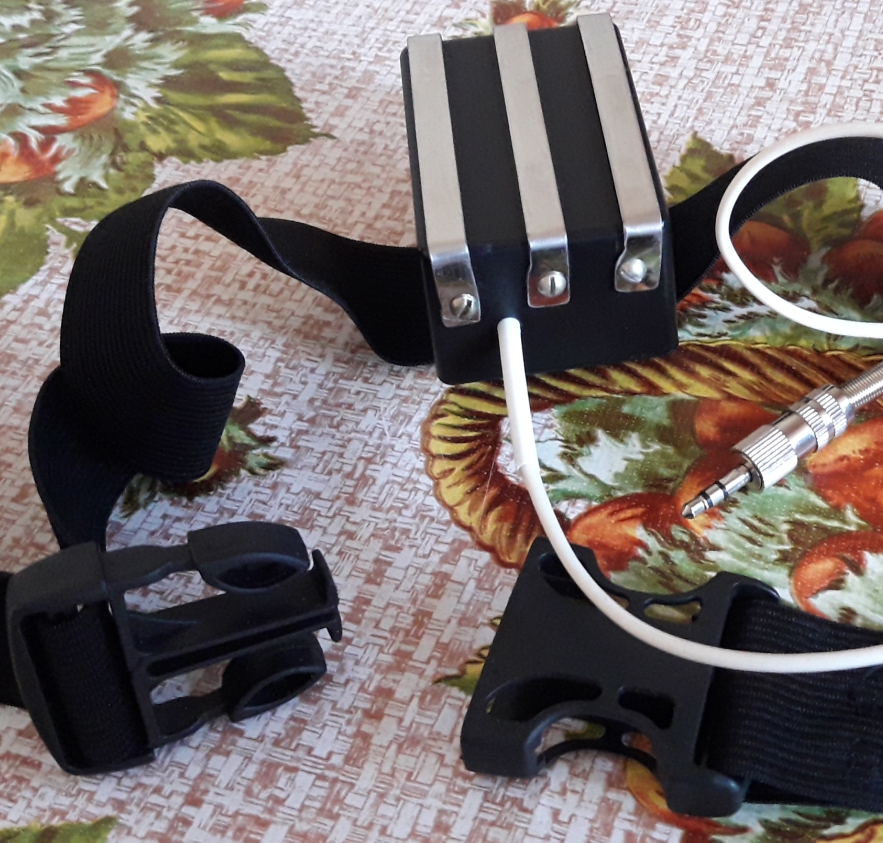

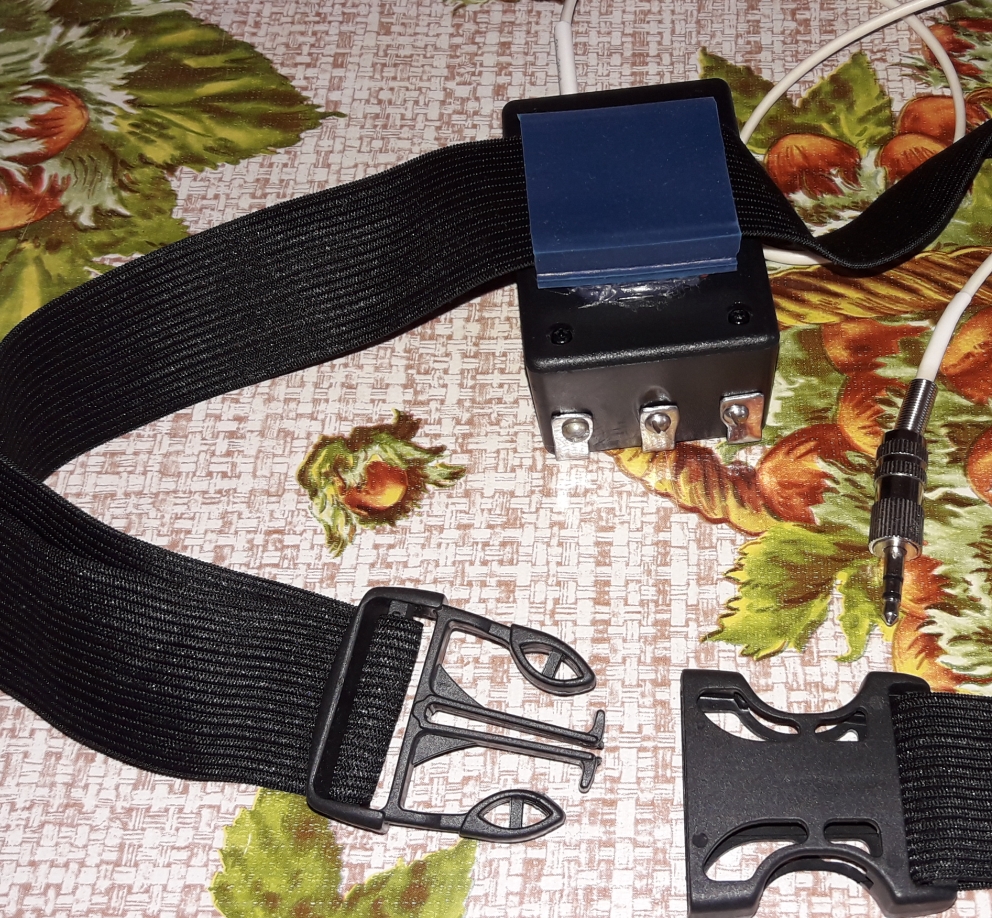

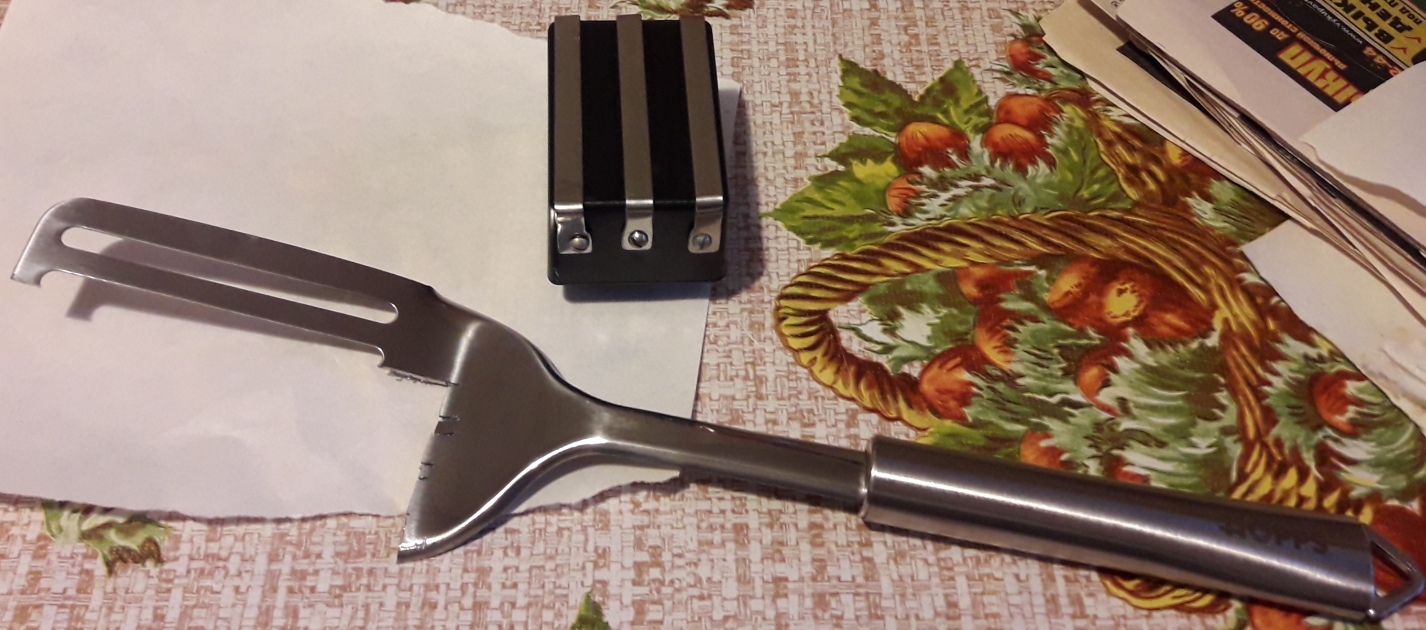

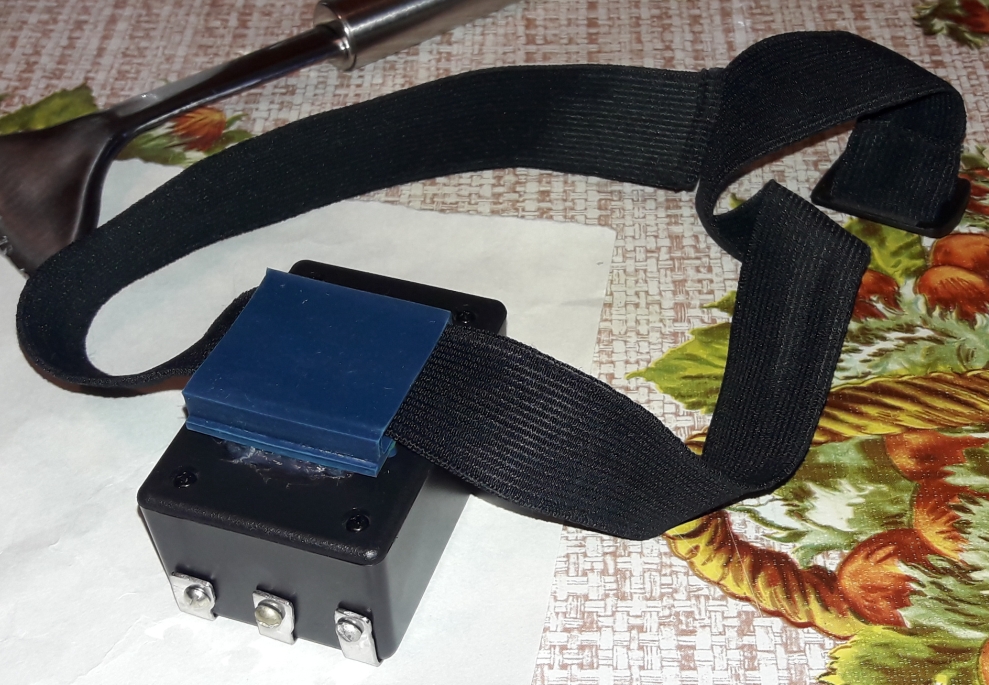

Держатель электродов.  Крайние электроды подключены к +5 в.
https://i5.imageban.ru/out/2018/10/24/1478430c35e2f34859cf884f846965d2.jpg
-------------------------------------------------------

Электроды
https://i2.imageban.ru/out/2018/10/24/ee0968161100f3a291bb1143cddee8cf.png
-------------------------------------------------------

  Форма и расположение электродов скопированы с "ДЭНАСа" первых выпусков, но держатель удобнее и крепче, можно даже под спину подсунуть. Вообще, конструкция электродов достаточно произвольна, можно сделать и аппликационный, и точечный.

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

0

7

Рекомендации по применению

   Оптимально подходит методика лечения промышленным аппаратом "ДЭНАС" - все рекомендации для работы в ручном режиме (без автоматики). Они несколько сложны, зато дают лучшие результаты. Очень рекомендую.
   Если лениво читать, делаем по-простому: где болит, там и лечим.
   Потенциометром R1 устанавливаем минимальную мощность (по схеме - верхнее положение), включаем прибор (80 Гц). На чистую, сухую кожу в зоне болезненности прикладываем электроды. Увеличиваем мощность до появления лёгкого покалывания. Медленно и плавно перемещаем электроды по этой зоне. Сеанс 10-30 минут или по состоянию (читайте методику). Только лечить надо курсами, а не так, что помогло - и бросил.

    [indent] Лечитесь курсами, с упоением и полной самоотдачей!
    [indent] Учитесь получать наслаждение от процедур и уколов!


   Екатеринбург, сентябрь, 2015 г.


   P.S.
   Эту хрень я спаял в 2005 году и с тех пор сменил уже три "Кроны". Родных батарей в "ДЭНАСе" хватает аж на 4 часа работы. Что там может столько жрать, ума не приложу. Да и не буду.
   Как-то жена подсунула электрод под задницу, посидела, и говорит: что-то эта штука не работает, током не шибает. Всё просто: за три года эксплуатации человек элементарно забыл, что иногда надо менять батарейку. А нажать кнопочку и проверить, оказалось выше женского разумения. :-)

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

0

8

ПРИЛОЖЕНИЕ.

https://i2.imageban.ru/out/2018/10/24/7230187555e45e0f56115533e95ed54c.jpg

Осциллограммы импульсов.
Левый импульс - на х\х, без нагрузки. Правый с нагрузкой 20к.
Оба импульса показаны при максимальном выходном напряжении.

*****************************

   Информация к размышлению.

   Ценник на скэнары, сентябрь 2015г. Курс: 1 бак - 65 руб.
   http://denas-doctor.com/shop/category/2

   ДЭНАС третьего поколения - 10 860 руб.
   ДиаДЭНС-Т второго поколения - 12 030 руб.
   ДЭНАС-Т 3 поколения - 13 650 руб.
   ДЭНАС-ПКМ 4 поколения ( *Сверхвозможности лечения) - 20 400 руб.
   ДиаДЭНС-ПК - 28 340 руб.

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+3

9

На мой вопрос  об изменении частот в данном приборе для воздействия от 0  до 80 Гц, Леонид - автор прибора ДЭНАС на коленке - ответил следующее:

Какие изменения надо внести в схеме чтобы плавно менять частоту с 0 Гц до 80 Гц для разных режимов акупунктуры ?

От 0 гц даже не мечтайте. При сопротивлении 180к – 80 Гц, при 2 мОм – 8 Гц. Все остальные частоты между ними. Максимальное сопротивление в генераторе не более 10 мОм = 1,5 Гц. Переменных сопротивлений 10 М нет, если хотите частоту ниже 8-ми Гц, надо ставить галетный переключатель и набор постоянных сопротивлений. Щас даже на 2,2 мОм переменник найти не просто. У меня сделано на переключателе 10 фиксированных частот 1,5 – 80 Гц.

При сопротивлении более 2 мОм генерация на микросхемах NE555  или  КР1006ВИ1 может не запуститься, пробовать надо. Лучше брать TLC  555  или  7555 CN, они работают с микротоками.

Выше 80 гц (менее 180к) сделать можно, но считаю нецелесообразно: выше 100-200 гц организм воспринимает не отдельные импульсы, а как одно непрерывное воздействие, раздражение.

https://i.imgur.com/VjXZZ8m.jpg
Частота генерации от 8 Гц (2 мОм) до 80 Гц (180 кОм)

+2

10

#p149767,Danika написал(а):

Осциллограммы импульсов.

Как сказал очень умный и правильный один мой знакомый врач, там где есть углы на осциллограмме, ерунда полнейшая.
Там он мне конечно обосновал что как и как надо.
Всё должно быть ближе к синусоиде без таких углов.
Так что на мой новый взгляд схему нужно переделывать ОДНОЗНАЧНО.

Подпись автора

Будьте здоровы и счастливы.

0

11

Форма импульса оригинального ДЭНАСА
https://i.imgur.com/ohViiMR.jpg

Отредактировано SLAVA1 (25.10.2018 08:12)

+2

12

В конце 80-х делали массажеры. В качестве транса использовали ТОТ-46  - ТОТ86, в качестве электродов - 4-х рядный разъем РП10-42Ш. Два внутренних ряда на один вывод, наружные - на второй.Получалась щетка. Все вмещалось, вместе с кроной и регуляторами, в пластмассовой мыльнице, на длинной стороне - щетка. Вот схема (фотка из тетради, извиняюсь за качество).
На сколько реальна осциллограмма - уже не помню.
https://i.imgur.com/m8y4DHO.jpg

+3

13

Олег Викторович

Как сказал очень умный и правильный один мой знакомый врач, там где есть углы на осциллограмме, ерунда полнейшая.

Если мерить плохим осциллом или хорошим, но не правильно, то как раз и получится без углов, синусоподобный импульс. Даже имея хорошую аппаратуру, мерить тоже надо уметь.
Желаете синус – поставьте между электродами кондёр на 100-200 пф, на 1 кВ.
Но предупреждаю: точки акупунктуры имеют собственную ёмкость больше указанной. Я снимал осциллограмму на резисторе, но если мерить осциллограмму прямо на точке (на теле), там у вас и будет готовый синус без углов.
Профессия врача  не такая уж редкая. У меня тоже есть умные знакомые врачи, но я считаю верхом глупости спрашивать у них совета, как мне разрабатывать электронную схему.
---------------------------------------

Для Ol55

Выходной полевик при превышении макс. напряжения Сток-Исток ведёт себя как стабилитрон, чем и формируется плоская вершина. Транзистор КТ816 формирует гребенчатую вершину со множеством ВЧ-колебаний, особенно с 561 серией. Если мерить обычным осциллом, в обеих случаях вершины будут синусоподобны, завалены.
--------------------------------

Danika, спасибо за репост.

С уважением, Макеев Леонид

+5

14

https://i.imgur.com/erQDAYf.png
https://i.imgur.com/ympX6Kz.jpg
Прибор Эледиа и другие - 3 (Биорезонансные технологии).
Схема была в этой теме.
https://i.imgur.com/FvLHqNw.gif
https://i.imgur.com/PhPsFdZ.jpg

На форуме несколько раз выкладывались схемы стимуляторов.
Сейчас одну схему начертил для красоты, а то все схемы красивые, а эта так себе была, вроде её нам нарисовал ГУФ Пациент.
У всех приборов похожие выходные сигналы, у ЧЭНС и ДЭНАС.
В данной схеме сигнал ближе к ДЭНАС, но намного меньше выходные данные.
Поверьте, мало кто будет включать на полную мощность до 300 вольт.
На практике и 70 вольт вполне достаточно, а тут до 180 вольт.
Схема предварительная, там нужно сделать ещё фиксированную частоту 10 Гц через переключатель.
Трансформатор подойдёт от выходного трансформатора приёмника, типа Альпинист или т.п.
У кого есть, можно поставить ТОТ 109.
Можно от слабенького блока питания типа на 5 вольт и т.п.

На кой вообще нужна подобная схема?
1. Можно применять как поиск БАТ по чувствительности. Это самый надёжный поиск, круче просто нет.
2. Нашёл у себя описание воздействие прибором ДЭНАС на БАТ мышей с частотой 10 Гц. Они живут в среднем 280 дней. Было две группы мышей, по 20 мышей в группе. Так вот тех кого стимулировали, прожили почти в два раза дольше.
Возможно позже выложу весь материал и ссылку на первоисточник.
Ещё важные моменты, не каждый день и т.п.
У меня есть подобный прибор, но он пачками выдаёт, так что решил собрать ещё.

Кому лень паять, могут себе купить прибор ДЭНАС.

Отредактировано Олег Викторович (07.03.2019 14:39)

Подпись автора

Будьте здоровы и счастливы.

+3

15

#p149760,Danika написал(а):

"на коленке" - радиолюбительский сленг. Предполагает простую конструкцию с неплохими параметрами, изготовленную в домашних условиях.

А я думал это я придумал такую тему на коленке и нарисовал как она просто сделать для людей далёких от радиодела, без травления плат и т.п.
А это оказывается сленг такой уже был до меня.

Каждый может обидеть художника. Так ты вроде не художник. Но вот, опять.  :D

Подпись автора

Будьте здоровы и счастливы.

+2

16

#p155453,Олег Викторович написал(а):
#p149760,Danika написал(а):

"на коленке" - радиолюбительский сленг. Предполагает простую конструкцию с неплохими параметрами, изготовленную в домашних условиях.

Именно так, Danika. Типа, как террористы (запрещённые в РФ  :crazyfun: ) идут в аптеку и ... делают пояс шахида

Подпись автора

С уважением! Николай
Любимые афоризмы:
Знание некоторых принципов освобождает от необходимости знания множества фактов
Самое дорогое, что мы можем тратить - это время... Время - это нить, из которой соткана ЖИЗНЬ!

0

17

#p155453,Олег Викторович написал(а):

А я думал это я придумал .....
А это оказывается сленг такой уже был до меня.

Коллективное бессознательное...  https://forumstatic.ru/files/0001/48/78/95154.gif
Значит, вы с ним на короткой ноге.

Подпись автора

Чтобы узнать, как полноценно работать на форуме,зайдите сюда:   FAQ (Часто задаваемые вопросы)

+1

18

#p155448,Олег Викторович написал(а):

вроде её нам нарисовал ГУФ Пациент.

ГУФ Пациент, напишите пожалуйста от куда эта схема.
С промышленного прибора или просто.

Подпись автора

Будьте здоровы и счастливы.

+1

19

ВАГУФ Олег Викторович, это схема прибора Биотонус, купил когда-то в магазине. Схема прилагалась в инструкции только в виде блок-схемы, но все ведь на виду, срисовать было легко. Однако у самого этого прибора электроды, лечебный и два опорных, лишь в виде гнезд, в которые надо помещать мокрые тампончики из ваты, а я эту экзотику сразу же заменил на обычные электроды от Эледии, с подключением через разъём от  телефона.
Практически та же схема и у Чэнса, но там нет регулировки частоты, которая фиксированная, примерно 10 Гц ( с разбросом, ибо задаётся схемой, но детали там без всякого подбора).
Биотонус мой давно разошёлся на эксперименты, но Чэнс-М и теперь живой, хотя используется очень редко... Вообще же, по моему личному опыту (а я увлекаюсь лечебными девайсами уже лет 30), все эти штуковины эффективны лишь в трех случаях - как обезболивающее, затем против спазмов (но эти эффекты связаны между собой), и как противовоспалительное, но это действие не всегда. В остальных случаях эффект основан на психотерапии, или плацебо, если хочется научнее... Но ещё раз повторяю - это моё личное мнение, и тут я полностью согласен с Вашей подписью под сообщениями.
Хотя уточнение - часто электровоздействия ГУФОВ явно выходят за рамки информационных, тогда это уже физиотерапия, так сказать, другая история...  https://forumupload.ru/uploads/000c/67/df/1015-3.gif

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

+7

20

#p155509,ПАЦИЕНТ написал(а):

Однако у самого этого прибора электроды, лечебный и два опорных, лишь в виде гнезд, в которые надо помещать мокрые тампончики из ваты,

А вот это очень ценная информация.
Спасибо вам за ответ.
Конечно у каждого своё, я вот перечитываю сообщения нашего ГУФ Деда Мозай, разве это не чудеса творит прибор Леднёва.
Какой широкий спектр заболевай вылечил. Не просто там облегчил, а многое именно вылечил.
В этой схеме да, хорошо, что есть возможность выставлять частоту.
Сегодня ночью уже плату подготовил, на днях буду паять.
Я уже ранее выкладывал информацию (наверно в теме Е36) про воздействие ДЭНАС на частоте 10 Гц мышам на Е36, так они в два раза дольше прожили.
Стимулировали один раз в неделю и самым маленьким режимом, всего несколько секунд.
Проводили они и другой эксперимент, стимулировали каждый день эту БАТ и результата нет.
Так что тут нужно думать оптимальный вариант, Даника вроде там выдавала когда стимулировать БАТ, а не как мы с утра до ночи и по максимуму.
Хотел более расширенную эту тему сделать, да вот пока паяю.
Мой брат живёт в вашем городе, на днях уволился на дембель.
Хорошо уже у вас там, а у нас ещё снег лежит.
Возможно мы очень близки к результатам и чуток может левее, правее и будет как у мышей.
А там ещё и тормозит онкологию существенно и т.п. было описано с мышами этими.
Я выкладывал с одной книги, что происходит при воздействие на Е36, тут гормоны выделяются и результаты соответственно.
Так что нужно копать дальше в этом направление.

Отредактировано Олег Викторович (08.03.2019 15:11)

Подпись автора

Будьте здоровы и счастливы.

+3

21

#p155509,ПАЦИЕНТ написал(а):

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

#p155515,Олег Викторович написал(а):

Стимулировали один раз в неделю и самым маленьким режимом, всего несколько секунд.
Проводили они и другой эксперимент, стимулировали каждый день эту БАТ и результата нет.

Вот именно доза правильная, как гомеопатия.  http://s9.uploads.ru/mEK4l.gif

Подпись автора

Будьте здоровы и счастливы.

+3

22

https://i.imgur.com/vFDQPHW.jpg
https://i.imgur.com/Eul7xPS.gif

Пришлось ночь задействовать в поиске схемы в своих архивов всех журналов от Радио (вроде с 1944), Радиолюбитель (есть журналы даже с 1927 года), Радиохобби и ещё нескольких, а нашёл в журналах РадиоМир.
Вообще у меня полный комплект всех журналов.

РадиоМир 2003-10 стр. 21

Прибор для стимуляции БАТ под названием “Биотонус” выпускался и на Минском электромеханическом заводе (МЭМЗ). Внешний вид этого прибора показан на 2-й странице обложки. Для человека (особенно мнительного) вид инструмента, которым его собираются лечить, имеет достаточно существенное значение. Ведь если прибор будет чем-то напоминать сливной бачок, то часть больных подсознательно уверует, что он сможет помочь только от диареи. Психика — загадочная штука, и с ней необходимо обходиться “почтительно”.
Сей прибор (по виду вполне настраивает на современную “электронную" медицину) воздействует на БАТ биполярными несимметричными импульсами, что значительно ослабляет электролизный эффект и практически исключает возникающие при этом последствия. Форма импульсов, подаваемых прибором на БАТ, показана на рис.З, а его схема — на рис.4. Амплитуда выходных импульсов может плавно регулироваться от единиц до нескольких десятков вольт в зависимости от индивидуальной чувствительности человека. Питание прибора осуществляется от батареи “Крона” напряжением 9 В.
“Биотонус” состоит из генератора импульсов на элементах DD1.1 и DD1.2, буферного каскада на соединенных параллельно для увеличения выходного тока элементах DD1.3, DD1.4 и двухкаскадного эмиттерного повторителя на транзисторах VT1, VT2. Выход прибора — трансформаторный, электроды (металлические штифты) расположены в пластмассовых “чашечках”, в которые при процедурах вкладываются смоченные водой или лечебным раствором ватки.
Частота импульсов регулируется переменным резистором R1, а амплитуда — R3. Диод VD1 предохраняет VT1 от выбросов напряжения отрицательной полярности, VD2 защищает прибор от неправильного подключения источника питания.
Основными препятствиями к широкому использованию “Биотонуса" являются необходимость, во-первых, досконально знать расположение БАТ на поверхности тела и, во-вторых, какие конкретные точки нужно стимулировать при каждом заболевании. Помимо этого, процесс обработки необходимого количества БАТ может занять достаточно много времени.

Для чего вообще тут два выключателя?

Так что схему чуток подкорректировал.
Характеристики и описание прибора ГУФ Пациент писал в теме Эледия.

А который прибор напомнило мне вот с этими чашечками, это Кузьменко прибор для красоты.
Хотя там типа пилообразный сигнал.
А тот прибор для красоты не просто для красоты, одному вернули руку, позвоночник лечит и т.п. Это всё в роликах.

О так этот прибор уже рассматривали в теме Аксон 02, в своё время с сайта производителя всё скачал по этому прибору.
Там подробно вообще о механизме воздействия.

Вот по прибору описание https://www.avito.ru/moskva/krasota_i_z … _154998066
http://medprom.ru/medprom/mpp_0001882

https://newauction.com.ua/offer/stimulj … 46510.html
тут есть часть инструкции.

https://auction.ru/offer/stimuljator_sk … 406.html#8

Кому нужно, могут поискать в Интернет более всё подробно.
Теперь хоть понятно как выглядит и куда вставляется вата.
Лучше чашечки как у прибор "Ольга", Кузьменко.

У кого есть цифровой частотомер, можно выставлять нужные частоты.
Можно сделать ещё фиксированные частоты.

Отредактировано Олег Викторович (09.03.2019 07:34)

Подпись автора

Будьте здоровы и счастливы.

+4

23

Завтра с 0 до 1 активная точка Е 36.

#p155546,Олег Викторович написал(а):

О так этот прибор уже рассматривали в теме Аксон 02, в своё время с сайта производителя всё скачал по этому прибору.
Там подробно вообще о механизме воздействия.

Извиняюсь, тот прибор был "Пролог".

Подпись автора

Будьте здоровы и счастливы.

+2

24

Вот насчет "натурального" Биотонуса пишут, мол, что необходимо знать точное расположение биоточек. Так ведь во многих местах тела эти точки расположены достаточно густо, и так называемый электрод Биотонуса неизбежно накрывает сразу несколько БАТ. Поэтому если уж важно точное знание этого расположения, то надо снабдить прибор электродами типа Эледиа, а то там лишь ватные тампончики диаметром не менее сантиметра... Вот в моем  ЧЭНСе с его многоигольчатой системой электродов предусмотрено и гнездо для подключения обычных электродов, для обработки не только по зонам,  но и по отдельным точкам. Кому что требуется...  https://forumupload.ru/uploads/000c/67/df/1063-1.gif

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

+3
