#p90725,Тетраэдр написал(а):Доработка схемы Александра Сафронова.
Развязка от сети и двойная изоляция выполняется двумя идентичными трансформаторами любой мощности.
Два одинаковых понижающих транса, соединенных вторичками между собой, дают выходное напряжение идентичное входному, т.е. 220В.
Проверено на двух торах АС220V/18V - АС18V/220V.
На первичке второго транса напряжение без потерь.
С учетом потребления мизерной нагрузки - 220V_1мА задача развязки от сети решена.

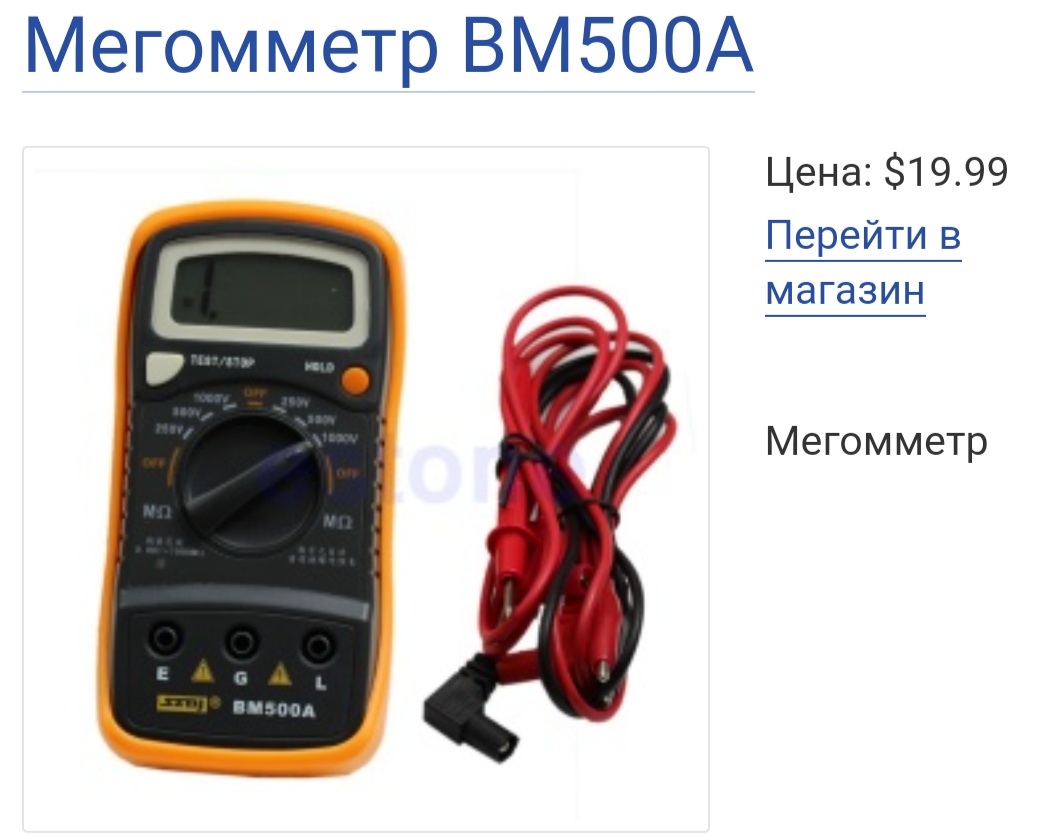

Мегаомметр BM500A - простейший источник питания:
Крона 9V ->
DC250V / Imax = 2.00мА,
DC500V / Imax = 2.4мA ,
DC1000V / Imax = 1.65мА,
как раз подходит для ионного шприца Сафронова.

https://mysku.club/blog/aliexpress/27941.html
А.Сафронов.
Токи моего прибора даже при коротком замыкании электродов не превышают 0,2мА, а в серийных
приборах для электрофореза полости рта они составляют до 5мА, т.е. в 25 раз больше. Свой прибор я проверяю приложив оба электрода на язык при максимальном напряжении. Моим прибором успешно лечили от множественного кариеса ребёнка-дошкольника сотрудники по работе, т.к. никакое другое лечение не дало положительных результатов.
Если боитесь сетевого напряжения, то сделайте источник питания от батарейки, но с выходным напряжением не менее 200В. Например, можно доработать блок питания портативного сигнализатора гамма-излучения (ИРГ-01А)
Ток мегаомметра BM500A надо ограничить в 10 раз резистором, включенным последовательно с электродами.
Этот способ безопаснее и удобнее,
чем питание шприца Сафронова от сети 230V.
Отредактировано Тетраэдр (24.08.2024 23:41)
