Термопунктура

Сообщений 91 страница 120 из 350

91

7,vr написал(а):

а что если...  , - ввести в этот девайс модуляцию частотами, ну какими-то там долями герца, -как Вы вообще относитесь к Герцам?

Я то вообще к электрическим параметрам отношусь с известной долей скептиса.Организм наш гораздо тоньше и мне кажется он способен отзываться на более тонкие манипуляции с ним.А все электричество мне напоминает отбойный молоток,иногда полезно ,но ласковое слово оно и кошке приятно. У меня в этом приборе ипользуются специальные матрицы,которые работают парралельно с нагревом.

ЕВГЕНИЙ написал(а):

Чем осуществляется прижигание? На втором фото не четко   виден  нагревательный элемент

Просто обычное сопротивление мощностью 0,125 ватта
С УВ.КГГ

0

92

mikhvlad написал(а):

7,vr   а    могли    бы    Вы    перевести    на   современную    элементную    базу ( кроме ,    наверное,   ФС  )  прибор,   схема   которого       приведена     на    рисунке   ,   опубликованную    в     журнале      «Радио»   в    1974   году    и    имеющую   нужные    нам характеристики:  им     мы     легко       измерили     бы     модуляцию.

думаю ничего сложного, на первом этапе лучше от оригинального схемного решения очень далеко не отходить, но кое-что конечно нужно подкорректировать на современный лад. посмотрим на схему:

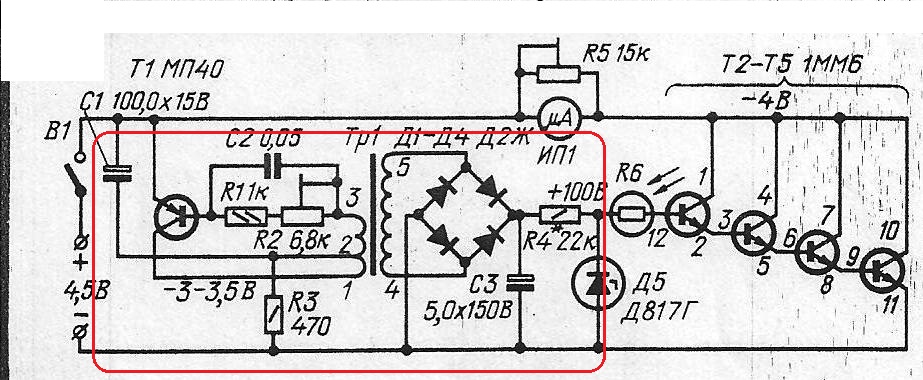

https://forumupload.ru/uploads/000c/67/df/1115-1-f.jpg

обведённое красным это просто преобразователь от батарейного питания в "высоковольтный" 100 вольт источник питания для фоторезистора, его вполне можно использовать любой, следует ограничить его мощность резистором (на всякий случай), как и сделано в оригинале (R4 22k), стабилитрон Д817г можно заменить набором из отдельных стабилитронов суммарным напряжением 100 вольт, напряжение на конденсаторе С3 может быть в районе 120-140 вольт, здесь ничего критичного нет.
транзисторы Т2-Т5 опять-же можно заменить...-да любыми маломощными n-p-n, скажем КТ315, не критично.
схема имеет источник питания 4,5 вольта : цепи транзисторы Т2-Т5 и микроамперметр, и опять ничего критичного, подойдёт любой : 5-9 вольт скажем, здесь лучше сделать регулируемый скажем на LM317, по схеме прямо из справочного листка, без всяких хитростей.
для экспериментов для начала так и делать два источника питания, соединённые по общему (-), ну а потом можно, если нужно сделать преобразователь от батареек, но пока не нужно,- пока проходят эксперименты.

тоже,   наверное ,   можно ,   если вместо     мка   применить     нано   на   ОУ.

-ну наверное можно, но мне кажется это дальше уже, нужно поставить усилитель фототока фоторезистора, -ну скажем можно посмотреть как делают для фоторезисторов, или для фотодиодов -это особо без разницы, главное идея, да или просто усилитель-вольтметр на ОУ.
http://nauchebe.net/2011/03/opticheskie … max-na-mk/
наверное нужно будет девайс защищать от помех лампочек освещения -люминесцентных, -да и накаливания тоже, пульсации 50 Гц, 100 Гц, и частот преобразования энергосберегающих, и подобное тому. -ну пока вот так, -что сразу пришло в голову  :) .

0

93

ВАГУФ 7,vrспасибо!

0

94

7,vr написал(а):

наверное нужно будет девайс защищать от помех лампочек освещения -люминесцентных, -да и накаливания тоже, пульсации 50 Гц, 100 Гц, и частот преобразования энергосберегающих,

ГУФ 7,vr, а как это можно сделать (не вообще, а на ГУФовском уровне)?
И кстати, ведь преобразователь есть в самом девайсе. Наверное, частота его выше звуковой? А от нее как защититься? Или не нужно?

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

0

95

ПАЦИЕНТ написал(а):

ГУФ 7,vr, а как это можно сделать (не вообще, а на ГУФовском уровне)?

ну на ГУФовском уровне, да и не на ГУФовском уровне - исключать источники этих излучений, продуманные схемотехнические решения, ну и фильтрация конечно, -ну опять-же всё нужно смотреть конкретно-детально по ситуации - смотря что нужно.

Отредактировано 7,vr (05.06.2011 22:02)

0

96

ВАГУФ 7,vr, может  лучше. чтобы  погасить  пульсации  и   наводки   использовать  схему с двумя  диодами.  как в приведённой схеме .Тогда как эту схему можно модифицировать?Схема  очень  старая(50 лет)



Свернутый текст

       На фигуре  приведен  экспериментальный   приемник инфракрасного излучения,               выполненный                  целиком   на  транзисторах.

Схема
Детекторным элементом может служить пара  подобранных элементов из сульфида свинца
(РЬS) или соединения индий—сурьма. Последний не требует охлаждения, но элемент из сульфида свинца дает значительно лучшие результаты, будучи помещенным в контейнер с твердым
углекислым газом. Однако это не обязательно. Может также использоваться элемент из РbТе.
но он требует охлаждения жидким азотом. Поскольку постоянные времени  многих   фотосопротивлений лежат   в   микросекундном  диапазоне,   возможна  импульсная  связь. Следует отметить, что сульфидно-свинцовые  элементы  являются   сравнительно   медленно   действующими.
Диод  Д2  применяется в качестве  опорного, в то время как диод Д1 представляет собой
мишень, или  передатчик,  который   чувствует   любое   отклонение  инфракрасного луча от на-
правления   опорного элемента.
  Избирательность обеспечивается  оптическим или электронным
фильтром. Разностный  выходной  сигнал   детекторного   блока усиливается транзисторами Т1 и Т2
затем  подается    на эмиттерный   повторитель   Т3,который  служит   преобразователем  сопротивления.
После этого сигнал проходит через электронный прерыватель,
, работающий с частотой 1 кгЦ  Прерывание осуществляется схемой генератора Т10, который запускает мультивибратор на транзисторах Т11  и Т12. После усиления буферным  каскадом Т13 прямоугольный сигнал через трансформатор передается на транзисторы Т14 и Т15 Эта схема модулирует входной инфракрасный
сигнал на определенной частоте прерывания Возможно, что такая модуляция (которая позво
ляет применить усиление на частоте прерывания)в ближайшем будущем станет ненужной, по-
скольку можно будет применять усилители, работающие на частоте сигнала.
Модулированная компонента (предназначенная для передачи сообщения с помощью импульсной модуляции на частоте, значительно большей частоты прерывания) затем подается на узкополосный усилитель, состоящий из транзисторов Т4, Т5 и Т6 и   транзистора обратной связи Т8. Полоса пропускания усилителя может быть настолько узкой, насколько допускает частота  импульсной  модуляции. Это позволяет избавиться от нежелательных шумовых частот. Для улучшения отношения сигнала к шуму на выходе
производится стробирование. Это устройство представляет собой электронный эквивалент механического синхронного выпрямителя, применяемого в инфракрасных приемниках. В разработанной системе, которая предназначена исключительно для связи, сигнал, поступающий с избирательного усилителя, дополнительно усиливается транзистором Т7 и затем может быть непосредственно  подан  на  трансформатор Тр1
Работа последнего управляется транзистором Т9, который в свою очередь приводится в действие мультивибраторами. Таким образом, выходной сигнал усилителя оказывается синхронизированным с входным. Трансформатор Тр1  затем передает сигнал сообщения на дискриминатор и устройство регистрации или обнаружения. Эти импульсы должны быть наложены на  вершину прямоугольной волны, образованной в результате действия схемы прерывания.На фигуре также показана схема, посредством которой модуляция, несущая передачу, пропускается через дискриминатор и затем по-
ступает на усилитель звуковой частоты и регистратор. В результате этого прибор может
работать как связной приемник. Помимо этого, выходной сигнал поступает на балансную схему из четырех диодов, которые  выделяют выпрямленный уровень сигнала, поступающий на индикаторный прибор. Таким-'
образом, связной приемник может быть преобразован в прибор для измерения интенсивности излучения.
Сейчас применяется ксеноново - ртутный передатчик, и для военных целей разрабатываются «твердые» мощные генераторы инфракрасных частот. Импульсы синхронизации от передатчика (или паузы) будут использованы для схемой  на  транзисторе Т10.
Фильтры
В настоящее время разрабатываются электронные фильтры для применения в средней полосе инфракрасного спектра (1—12 мк). Один из таких фильтров, обладающий избирательностью в диапазоне около 10 А, был недавно успешно испытан. Если иметь в виду, что 1 микрон или
10 000 А соответствует частоте 3*10 11 гц, становится очевидным, что интервал 10 А соответствует чрезвычайно широкой полосе. Поскольку данная система связи может применяться в космическом пространстве, следует рассмотреть, каким образом полностью предотвращается прием мощного инфракрасного излучения солнца. Это достигается благодаря тому, что приемник имеет синхронизацию, которая  позволяет ему работать только на модулированном сигнале избранного типа. Кроме того,угловые пределы модулированной несущей очень узки.
Инфракрасные волны могут применяться  в радиолокации для обнаружения и одновременной связи. Однако здесь требуется эффективный мощный генератор, который мог бы заменить использующиеся в настоящее время магнетроны и клистроны.
Использование миллиметрового диапазона  временно снимает проблему заполненности эфира,
однако недалеко время, когда и эта часть спектра будет полностью занята.
Инфракрасные волны имеют преимущество  перед радиоволнами. Если взять среднюю часть
инфракрасного спектра от 1 до 12 мк, то в течение определенного периода космического полета
нет необходимости в передатчике, поскольку  в качестве несущей можно будет использовать
солнечное тепло или тепло, выделяемое двигателем корабля. Однако так же, как в радиопередатчиках и радиолокаторах, потребуется модулятор. Существующие инфракрасные детекторы остаются чувствительными к прямому солнечному свету только в течение нескольких дней. Этот недостаток будет в конечном счете устранен, а также будут созданы фотоэлементы, не требующие охлаждения. Ведущиеся в настоящее  время работы дают обнадеживающие результаты.
|Читать

Отредактировано mikhvlad (05.06.2011 23:00)

0

97

Зачем, господа, Вы так усложняете задачу и пытаетесь реанимировать схему "...времён очаковских и покоренья Крыма"? Всё гораздо проще делается, на современной элементной базе.
Посмотрите на этот проект. Ведь тут нету ничего сложного. Не пример для подражания, но можно использовать, как шпаргалку по элементной базе для построения фотодетекторов.
http://www.techlib.com/area_50/enricosprojects.htm#Worlds Smallest
Входной каскад усилителя делаем на SST4117 или на OPA335.
Как детектор используем BPW34 в SMD исполнении. Или TEMD5510FX01. И работать всё будет от 3 вольт без проблем. Если нужна очень широкая полоса и не жмут деньги - лучше применить неохлаждаемый микроболометр.

Отредактировано !Joker (06.06.2011 00:29)

Подпись автора

There are more things in heaven and earth, Horatio,
Than are dreamt of in your philosophy.
William Shakespeare

0

98

mikhvlad написал(а):

7,vr, может  лучше.

!Joker написал(а):

Зачем, господа,

:) -для начала вообще ничего городить не нужно, для начала нужно определиться что мы хотим и с чем собираемся иметь дело ... ;) . наш дружище !Joker конечно правильно говорит, конечно будет работать, нет никаких сомнений:

Входной каскад усилителя делаем на SST4117 или на OPA335.
Как детектор используем BPW34 в SMD исполнении. Или TEMD5510FX01. И работать всё будет от 3 вольт без проблем. Если нужна очень широкая полоса и не жмут деньги - лучше применить неохлаждаемый микроболометр.

-но к чему всё это на первом этапе -когда принципиально не понятно: -Что вообще?. на первом этапе: вообще можно просто в лоб: фоторезистор (если мы определились: что нам нужен именно фоторезистор) + последовательно к нему преобразователь тока в напряжение (обычный резистор  :D ), а к преобразователю тока в напряжение подключить вольтметр-осциллограф, вот и всё, -вот и весь девайс. дальше: экранируя-защищая-исключая от ненужного наш приемник (фоторезистор (если мы определились: что нам нужен именно фоторезистор)) -ищем пытаемся зарегистрировать то что нужно нам, -ну а дальше будем городить-изощряться...  ;) .

Отредактировано 7,vr (06.06.2011 07:57)

0

99

mikhvlad написал(а):

может  лучше. чтобы  погасить  пульсации  и   наводки   использовать  схему

не нужно уж так особо изощряться, пока можно делать -использовать приёмы: так как все делают: обычное инфракрасное дистанционное управление: приёмник в экране-коробочке, стёклышки-фильтры на входе, питание можно сделать стабилизированное-отфильтрованное, ну понятно думаю, не нужно особо чего-то городить, -ну пока во всяком случае  ;) .

0

100

mikhvlad написал(а):

7,vr, может  лучше.

!Joker написал(а):

Не пример для подражания, но можно использовать, как шпаргалку

7,vr написал(а):

не нужно уж так особо изощряться, пока можно делать -использовать приёмы: так как все делают: обычное инфракрасное дистанционное управление: приёмник в экране-коробочке, стёклышки-фильтры на входе,

ну вот пример чего-то как-то куда-то: посмотреть как делают, использовать можно идеи, фрагменты схемы:
Импульсный ИК тестер.
http://detect-ufo.narod.ru/pribor/detec … or_01.html
http://www.detect-ufo.narod.ru/index.html   ;)

Свернутый текст

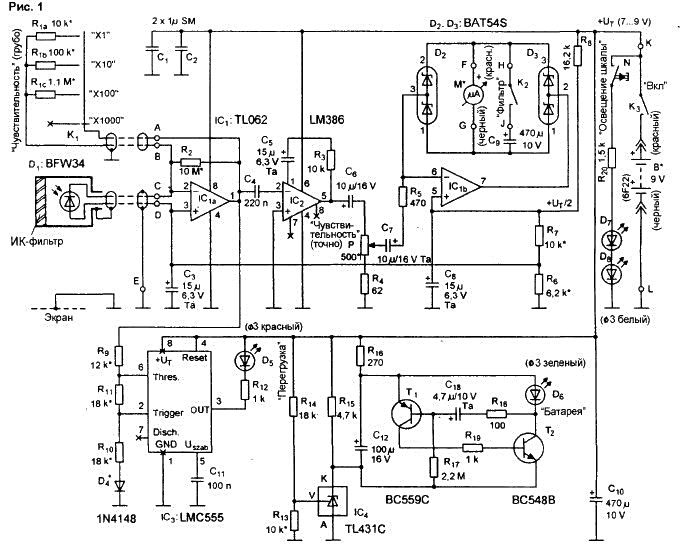

Импульсный ИК тестер.
Предлагаемое устройство предназначено для настройки систем, использующих инфракрасное (ИК) излучение, обнаружения скрытых источников ИК-излучения, а также измерения поглощения инфракрасных фильтров. Если это устройство у вас под рукой, можно легко убедиться в работоспособности телевизионного пульта ДУ и оценить его мощность излучения.
содержит фотодатчик (фотодиод D1, вмонтированный в алюминиевую трубку, отверстие в которой закрыто инфракрасным фильтром площадью 7,5 мм2). Датчик соединяется тонким двухжильным кабелем с измерительной схемой, т.е. с центральным блоком, и в нем подключен к входу усилителя фототока IС1а.
Чувствительность этого усилителя ступенчато регулируется переключателем К1 (4 ступени). Крутизна преобразования усилителя при разомкнутом К1 (в положении "х1000") весьма значительная — 10 В/мкА. При других положениях К1 она составляет 1 В/мкА, 0,1 В/мкА и 0,01 В/мкА.
С хорошим приближением выходное напряжение усилителя фототока прямо пропорционально мощности излучения, поступающего на активную поверхность фотодиода (чувствительность фотодиода BFW34 составляет 70 мкА/клк при λ=950 нм).
В случае чрезмерно сильного излучения усилитель может войти в насыщение. При этом его выходное напряжение приближается к напряжению питания (меньше примерно на 0,8 В), но, разумеется, в это время измерение становится невозможным. Об этом состоянии сигнализирует светодиод D5, подключенный к микросхеме таймера типа LMC555, служащей компаратором. Опорное напряжение компаратора задается внутренним делителем и составляет 2/З Uпит. Делитель входного сигнала R9-R11-R10-D4 — нелинейный (за счет диода). Он подобран таким образом, чтобы на выходе IC3 появлялся низкий уровень, когда входное напряжение IC3 приближается к действующему напряжению питания (меньше примерно на 1 В). Компаратор обладает гистерезисом около 0,6 В. В изготовленном приборе при питающем напряжении 9 В пороговый уровень включения компаратора составлял 7,85 В, в то время как для Uпит=7 В он был равен 6 В.
Для достижения лучшей динамической характеристики смещение на неинвертирующий вход IC1а подано нетрадиционным образом (обычно устанавливается половина напряжения питания): с делителя напряжения R8-R7-R6. В случае минимального питающего напряжения (7 В), создаваемого разряженной батареей, напряжение на R6 составляет +1,25 В, и линейный диапазон выходного напряжения IС1а (оно всегда положительно) получается больше. Разумеется, случается, что насыщение усилителя возникает не только из-за внешнего освещения, но и за счет чрезмерно мощных ИК-импульсов. Например, при проверке ПДУ телевизоров наблюдается вспышка D5, если датчик расположен на близком расстоянии от пульта.
За усилителем фототока следует каскад на IC2. Конденсатор С4 разделяет каскады по постоянному току, и постоянный уровень на выходе IС1а не влияет на работу второго каскада, который усиливает импульсы напряжения. Коэффициент усиления переменного напряжения IC2 определяется цепочкой С5-R3 и составляет около 8.
В этом каскаде необходим ОУ с относительно большой нагрузочной способностью, поскольку входной импеданс следующего за этим каскадом измерительного выпрямителя очень низкий, и в соответствии с этим потенциометр Р, служащий для точной регулировки чувствительности, имеет сопротивление лишь 500 Ом. Мост D2-D3 и измерительная головка М в цепи отрицательной обратной связи IС1b образуют ультралинейный измерительный выпрямитель. Здесь используется головка с током полного отклонения 185 мкА и сопротивлением 485 Ом. На неинвертирующий вход IС1b подается половина питающего напряжения, поскольку при полной амплитуде сигнала выходное напряжение ОУ (при минимально допустимом напряжении батареи) изменяется практически от 0 до +UT.
Мост построен на диодах Шотки с малым открывающим напряжением. Падение напряжения на диоде BAT54S при токе 100 мкА составляет всего 240 мВ.
Поскольку при отсутствии насыщения характеристика передачи как измерительных усилителей, так и выпрямителя достаточно линейна, прибор успешно используется также для измерения поглощения ИК-фильтров.
В случае ИК-передатчика, излучающего пакеты импульсов, стрелка прибора может сильно зашкаливать. Для ее "сдерживания" в диагональ моста можно включить конденсатор С9 относительно большой емкости. Действие этого конденсатора хорошо проявляется, например, при приеме импульсного ИК излучения, такого как у пульта ДУ.
Узел на IC4, Т1, Т2 служит для контроля питающего напряжения. Микросхема TL431C выступает здесь в качестве компаратора. Выделяющееся на катоде напряжение составляет +2 В, пока на управляющий вход поступает напряжение >2,5 В. Делитель R14-R13 подобран таким образом, чтобы это условие выполнялось при + UT>7 В. Пока на катоде низкий уровень, "гиперэкономный" индикатор на Т1, Т2 и D6 вспыхивает с периодом примерно 1,5 с. Когда батарея разряжается, катодное напряжение IC4 повышается до +5,5 В, и индикатор перестает мигать, что свидетельствует о необходимости замены батареи.
Изготовление прибора.
Датчик смонтирован во втулке, запрессованной в алюминиевую трубку диаметром 10 мм и длиной примерно 50 мм. К датчику припаян тонкий экранированный кабель длиной около 25 см (экранирующая оплетка соединена с корпусом датчика).
Внутренняя поверхность трубки выкрашена в матовый черный цвет. Возле ее лицевой стороны находится вторая втулка с отверстием диаметром 7 мм, в котором размещается инфракрасный фильтр (засвеченный и проявленный кусочек фотопленки в 2 слоя). Такая конструкция обеспечивает требуемую чувствительность и направленность датчика без использования каких-либо оптических элементов.
В измерительной головке снимается прозрачная облицовка и возле нижней части шкалы проделывают-ся отверстия для светодиодов, стараясь не повредить головку. На боковой стороне корпуса целесообразно закрепить прищепку (клипсу), в которой при хранении и проведении большинства измерений размещается датчик.
Источник: жур. РадиоМир №12 2006

|Читать

https://forumupload.ru/uploads/000c/67/df/1116-1-f.jpg

Отредактировано 7,vr (06.06.2011 07:22)

0

101

Ну, вот, имеем на Вашей схеме то, о чём я и говорил. По входу у господ стоит BPW34. В схеме ошибка, ибо BFW34 - транзистор, а не фотодиод. TL062 сильно дрейфует в таких включениях.

Подпись автора

There are more things in heaven and earth, Horatio,
Than are dreamt of in your philosophy.
William Shakespeare

0

102

Однако в этой ветке про термопунктуру (а не диагностику) почти ничего и нету... %)

Давеча поэкспериментировал я с прижиганием точек (цзю) при помощи разных нагревателей курительных палочек, паяльника. др. - доложу вам, что очучения совершенно разные. IMHO, не на модулящию частотой нужно глядеть, а на спектральный состав излучения. Это будет гораздо круче - и будет действовать.
Вопрос к ГУФам.
1. Не измерял ли кто спектр полынной сигары-мокса? Или, может быть, кто-нибудь может это сделать?
2. Какие идеи по поводу имитации именно спектрального состава - чтобы в дальнейшем "играться" именно с ним, а не только с частотами модуляции.

+2

103

Вот что я нашел в автореферате некоей диссенртации:
ссылка

При анализе проведенных измерений спектральной плотности мощности излучения полынной сигары-моксы на специальном радиометрическом приемнике с пределом чувствительности порядка 10-23 Вт/Гц миллиметрового диапазона 53-78 ГГц было установлено, что в указанном диапазоне спектральная плотность мощности излучения моксы меняется в пределах (10-20 - 10-21) Вт/Гц.

Будьте добры, переведите на русский.
То есть - вопрос вопросов - чем можно данную штуку с'имитировать? ИК-светодиод? миниТаг? или еще что-то?

Далее в источнике пишуть, что применяли "газоразрядную лампу" и, вроде бы, помогло.
Это все-таки миниТаг? Или разновидности газоразрядных ламп есть?

Гады, схему не дали...

Отредактировано kitovras (01.11.2011 14:24)

0

104

kitovras написал(а):

Далее в источнике пишуть, что применяли "газоразрядную лампу" и, вроде бы, помогло.Это все-таки миниТаг? Или разновидности газоразрядных ламп есть? Гады, схему не дали...

ГУФ, вот давайте посмотрим формулу изобретения, ссылку на которое Вы даете:


Формула изобретения: 1. Аппарат для рефлексотерапии, включающий блок питания, связанный с источником излучения, установленным внутри отрезка металлического волновода, нагруженного соосным излучателем на металлическом волноводе, в полости которого установлена диэлектрическая вставка, выполненная с конусным выступом, направленным в сторону источника излучения, отличающийся тем, что источник излучения выполнен в виде газоразрядной лампы и расположен коаксиально внутри волновода, на торцевой поверхности которого установлена металлическая заглушка с изолированными отверстиями для подключения электродов газоразрядной лампы к блоку питания.
2. Аппарат по п.1, отличающийся тем, что источник питания выполнен автономным.
3. Аппарат по пп.1 и 2, отличающийся тем, что блок питания включает каскад для низкочастотной модуляции питающего напряжения.


А теперь сравним с Минитагом (а если желаете - с одним из вариантов Неонового лучика). Сперва ограничительная часть формулы.

Блок питания есть везде? А как же иначе. И в наших тоже.

Он связан с источником излучения? А как же иначе, лампа-то должна гореть!

Далее в общей части формулы несколько не очень понятных предложений. Но по описанию изобретения можно понять, о чем тут речь.

" (RU 2066556, Коваленко В.Н. и др., 20.09.96, A 61 N 5/02, A 61 H 39/00). Известное устройство позволяет воздействовать на биологически активные точки, в том числе и на аурикулярные точки из зоны соответствия Су-Джок, направленным электромагнитным излучением в широком диапазоне частот.
Однако используемый диапазон частот упомянутых аппаратов существенно уже спектра излучения полынных сигар".
(Если хотите, можете найти и данный аналог, для полной ясности).

То есть, кто-то (Коваленко и др.) предложил сфокусировать излучение, чтоб попасть на отдельную точку на ухе, где широким лучом прицельно не повоздействуешь. Так что диэлектрическая вставка - это нечто вроде концентратора, ну, линзы, но с выступом.

Но заметьте: диапазон частот хотя и "широкий", но все же слишком узкий, по мнению авторов. С этим КВЧ вообще большая путаница - одни применяют лишь узкие вырезки из спектра в мм-области, из которых выйти - ни-ни! - а для других вот слишком узкий даже весь спектр...

Но раз они мерили спектр у полынной сигары и сравнивают с нею, и там он еще шире, то по здравому смыслу, испытанные и отработанные веками сигары должны лучше лечить... И разговор о резонаторах тогда неубедителен, раз широкий спектр, с чем же резонанс... Но тут этого нет, тут - лишь волновод. Ну, трубка - но это же несолидно!

А теперича отличительная часть формулы изобретения. Самое главное в патенте!

Источник выполнен в виде газоразрядной лампы... гы-ы, это уже было запатентовано не в советские времена, когда подобный ляп ни за что бы не прошел. Существенное отличие, называется... Велосипед с двумя колесами...

Далее. Лампа расположена коаксиально внутри волновода. То есть, до них было как в ограничительной части формулы, что она расположена внутри отрезка металлического волновода как попало, а тут - именно коаксиально.

Но на форуме ГУФ Оллег очень подробно, с фотографиями, рассказал, как он делал свой лучик. И металлическая трубка у него есть (назовите ее волноводом, и как говорил Остап Бендер - как не мальчик? Может, скажете, что это девочка? - когда заводил Кису на пароход). Коаксиально... т.е. не вкривь и вкось.
ГУФ Оллег использовал, кажется, для этого резинки.

Еще в патенте сзади лампы подробно описана заслонка, чтоб не светило назад. С дырками для выводов. А у меня вот светило назад, ну и что из этого? Однако тоже отличительный признак, надо же что-то такое иметь для патента...
Пункты 2 и 3 не стоит и комментировать. Да и в зависимых пунктах можно писать что хочешь... Основное - в пункте 1-м.

У Вас еще есть вопросы? Никаких соотношений размеров, значит, лампа может быть любая. Как и волновод так называемый. А куда же он волны ведет? Вперед, к победе коммунизма? Больше некуда.

В итоге получается, что данную штуку можно имитировать и Минитагом, и Камертоном, и любым девайсом из описанных на ветке про неоновый лучик. И лампочку ставьте какую хотите, но чтоб мощность была в оптимальных пределах. На указанной ветке рассказано про разные варианты. Скажем, даже про цифровые индикаторные неонки - но тут ток нужен уже солидный, чтоб разряд занял все сечение колбы. МТХ-90 в этом смысле гораздо скромнее.
Но есть неонки еще меньше, вот они для локального воздействия очень подходят. Без всяких концентраторов.
А концентрируется вот у меня за счет отражателя. Но опять же, про это в другой теме...

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

0

105

общие законы:

http://uploads.ru/t/e/8/t/e8t7Q.jpg

0

106

Один из методов измерений,чувствительность сейчас уже  10 в -18 степени
http://uploads.ru/t/0/6/O/06OZv.jpg

0

107

ПАЦИЕНТ написал(а):

У Вас еще есть вопросы?

Однако, вопросов нет... Оказывается, очередная диссертация из разновидности "для звания==для зарплаты==для должности".
А жаль.

0

108

Для диагностики БАТ возможно попробовать
Бесконтактный термометр
Этот термометр измеряет в то же время как температура окружающей среды и температуру любого объекта, помещенного в рамках своей «поле зрения». И хотя "всего лишь" диапазон температуры окружающей среды проходит от -40 до +125 ° C, температура объекта может быть от -70 до +380 ° С, и все с точностью до 0,5 ° С и дискретность измерения 0,02 ° C.
http://www.elektor.com/magazines/2011/f … 3686.lynkx

Подпись автора

Будьте здоровы и счастливы.

0

109

ВАГУФ    ПАЦИЕНТ,  в    свое     время     ветка    термопунктура   появилась, чтобы     ГУФы   могли      размещать    на      ней    результаты      измерения     температуры   БАТ. Так    как   таковых    на    данный     момент     нет,  то   её    можно   поместить    в    архив.

К    Вам    просьба   сделать    замеры    температуры    в   центре   ладони    и    на  кончиках    пальцев    одной   или     двух    рук   и     выложить   эти   данные( не   откладывая  в  «долгий ящик»),  если   это     Вас    не    затруднит,   конечно.

И   создать   раздел    «Бизнес   для   здоровья» или  что-то   в  этом  роде.  И  туда
поместить    все   темы   по  «фирменным» приборам.

0

110

mikhvlad написал(а):

К    Вам    просьба   сделать    замеры    температуры    в   центре   ладони    и    на  кончиках    пальцев    одной   или     двух    рук   и     выложить   эти   данные (не   откладывая  в  «долгий ящик»)

ГУФ, Вы словно угадали, что на выходные у нас дома оказался тепловизор, с целью его изучения (вообще же нужен для обследования объектов на потери тепла - не мне).

Интересная штука! Вот на столе два стакана, на глаз одинаковые, хотя в один мы налили горячую воду, а в другой - холодную.
http://uploads.ru/t/4/j/f/4jfgX.jpg

Но вот смотрим на эти стаканы через тепловизор...
http://uploads.ru/t/X/O/k/XOkdi.jpg

Сперва целимся на горячий стакан:
http://uploads.ru/t/9/f/w/9fwxp.jpg

Затем на холодный:
http://uploads.ru/t/s/4/9/s49UA.jpg

И разница определяется сразу!
Потом на компьютере можно обрабатывать по-всякому... хотя суть уже понятна.
http://uploads.ru/t/3/z/Y/3zYE7.jpg

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

0

111

А про чувствительность можно судить по следующему. Убрали стаканы эти, но след остался! Только глазу невидимый:
http://uploads.ru/t/a/e/8/ae8wy.jpg

Но если посмотреть через тепловизор - стол нагрелся по разному!
http://uploads.ru/t/a/g/9/ag9f2.jpg

А теперь и Ваше задание, мои руки. Хотя это не так интересно.

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

0

112

Мои руки. Правая рука со стороны ладони:
http://uploads.ru/t/j/c/i/jci3E.jpg

Правая рука - пальцы в сторону съемки:
http://uploads.ru/t/C/7/4/C74VF.jpg

Правая рука с тыла:
http://uploads.ru/t/q/w/M/qwMKR.jpg
Тут интересно, что хэ-гу теплее всего.

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

0

113

Теперича другая, левая рука. Со стороны ладони:
http://uploads.ru/t/I/s/h/Ishf6.jpg

Кончики пальцев:
http://uploads.ru/t/R/v/F/RvFYg.jpg

И тыльная сторона:
http://uploads.ru/t/0/9/U/09UZQ.jpg

А вот Ваше предложение "Бизнес для здоровья"... а если мы этот прибор разобрали по косточкам? Ну, как ДЭТУ или Минитаг? Или речь лишь - когда чистая реклама?

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

+1

114

ВАГУФ   ПАЦИЕНТ,  спасибо   за  снимки.  Это   просто   иллюстрация  к статье  про  тётю.
Про   то,  то   разобрано  по   косточкам   речь  не  идёт.Я  про  то,   что  только  закончили   с БИОРСом  и опять "неожиданно"  появился  новый   производитель.

0

115

ПАЦИЕНТ написал(а):

Или речь лишь - когда чистая реклама?

ВАГУФ, а фотки ноги у Вас нет? От ступни до колена?
Вот бы и продиагностировали ВАС!
ИМХО промышленный тепловизор отличается от медицинского чувствительностью.
В медицинском диапазонон от 25 до 45, на промышленном многие вещи могут быть не видны.

0

116

ПАЦИЕНТ написал(а):

что на выходные у нас дома оказался тепловизор,

что за марка не подскажете? С УВ.КГГ

0

117

КГГ написал(а):

что за марка не подскажете?

Пожалуйста, ГУФ КГГ! На нем написано: FLIR i7. А еще на ручке FLIR INFRARED CAMERA. Документацию не принесли (но два диска программ, можно градиенты раскрашивать по разному, и прочее)

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

0

118

КГГ написал(а):

Хочу показать ГУФ простенький прибор для акупунктурного прижигания - которым я пользуюсь много лет

Поделитесь пожалуйста схемой вашей, рабочей.
Подробнее конечно об электроде.
С уважением, Олег Викторович.

Подпись автора

Будьте здоровы и счастливы.

0

119

Олег Викторович написал(а):

Поделитесь пожалуйста схемой вашей, рабочей.

Электрод - это сопротивлений 0,125 ватт типа МЛТ ,кнопка ,регулятор тока 68 ом и источник питания типа крона 9м.Все очень просто для нагрева.С.УВ.КГГ
Картинка почему то не грузиться.

Отредактировано КГГ (12.03.2012 12:38)

0

120

ГУФКГГ, спасибо

Подпись автора

Будьте здоровы и счастливы.

0


Вы здесь » Биорезонансные технологии » Диагностика » Термопунктура
