Корректор биологических потенциалов было всё описано.

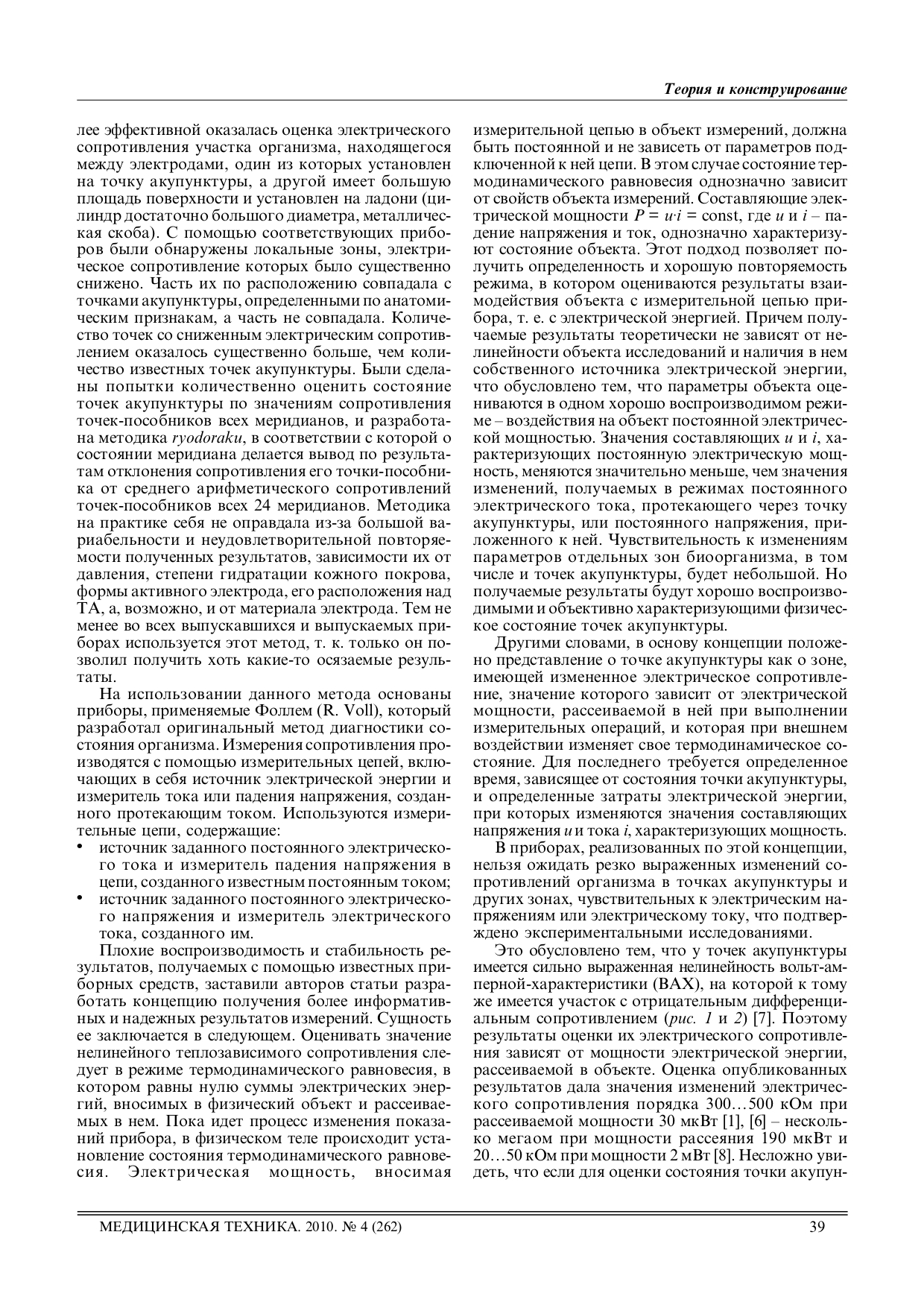

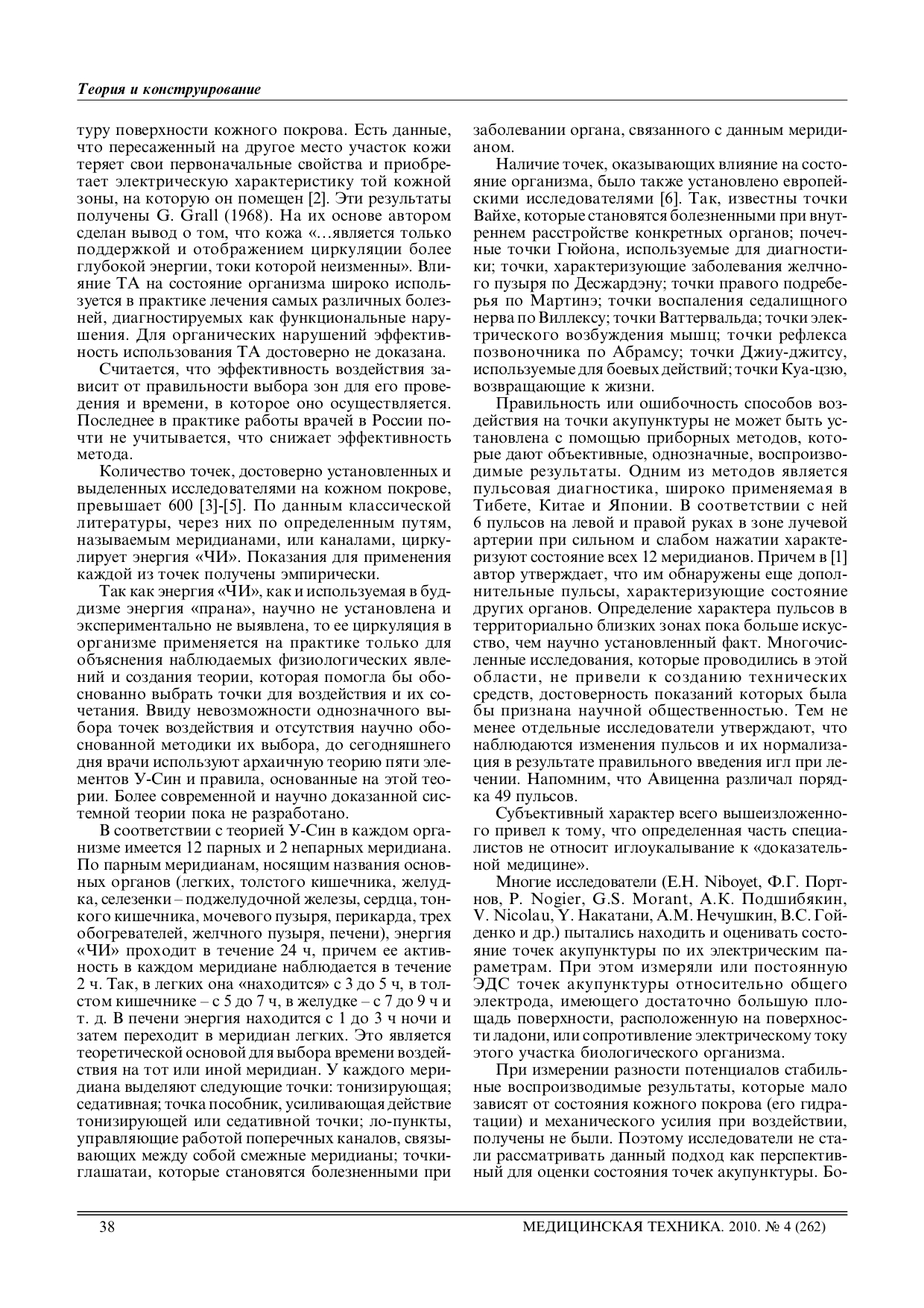

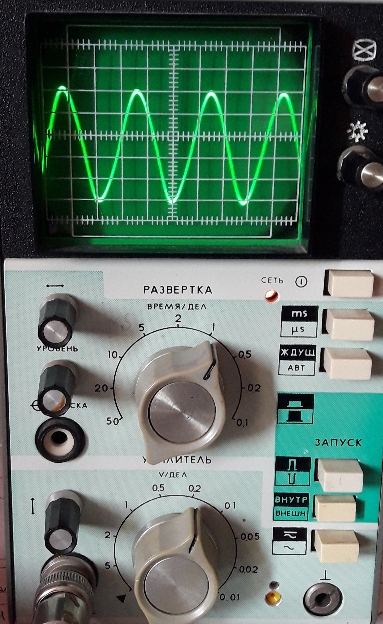

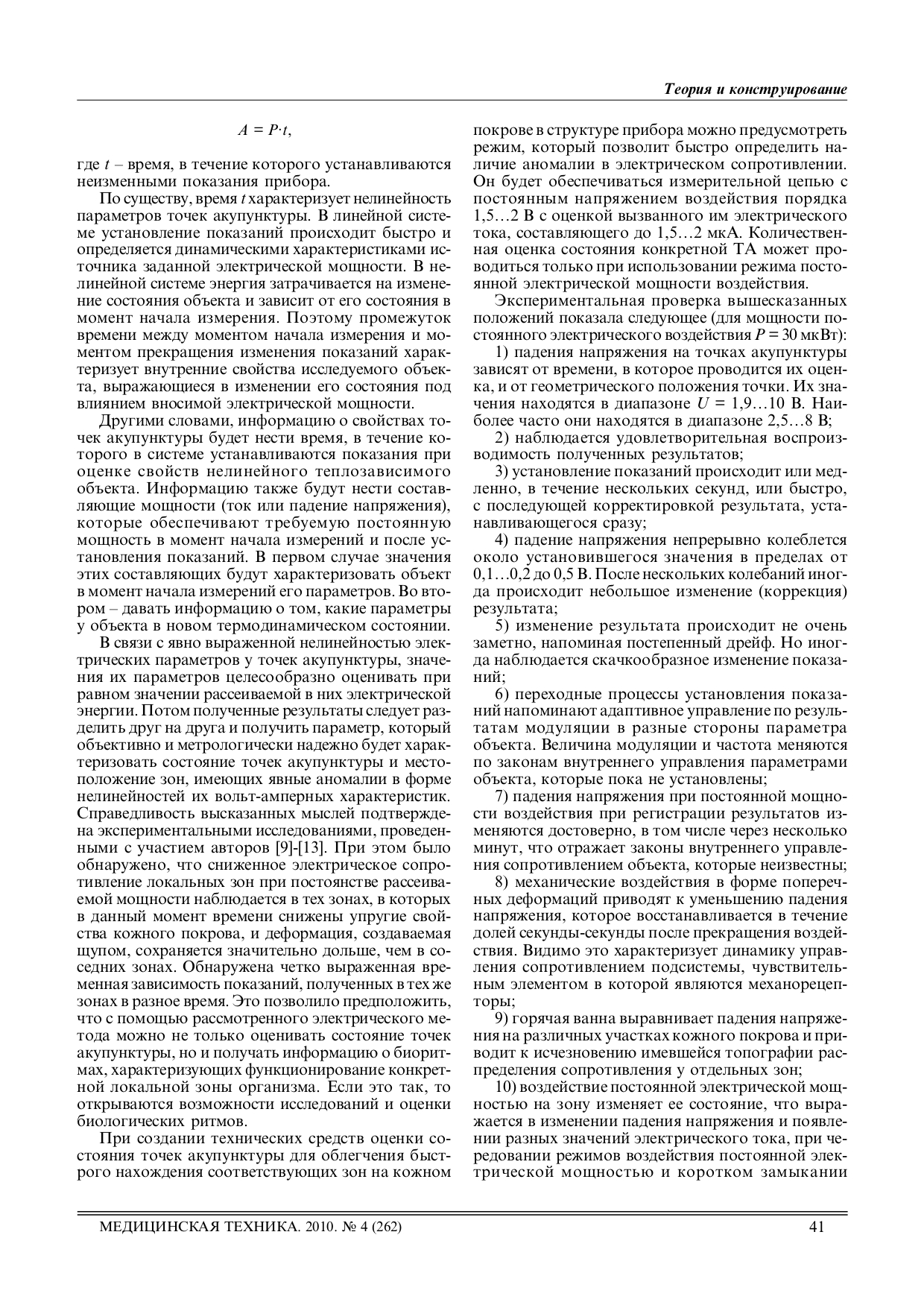

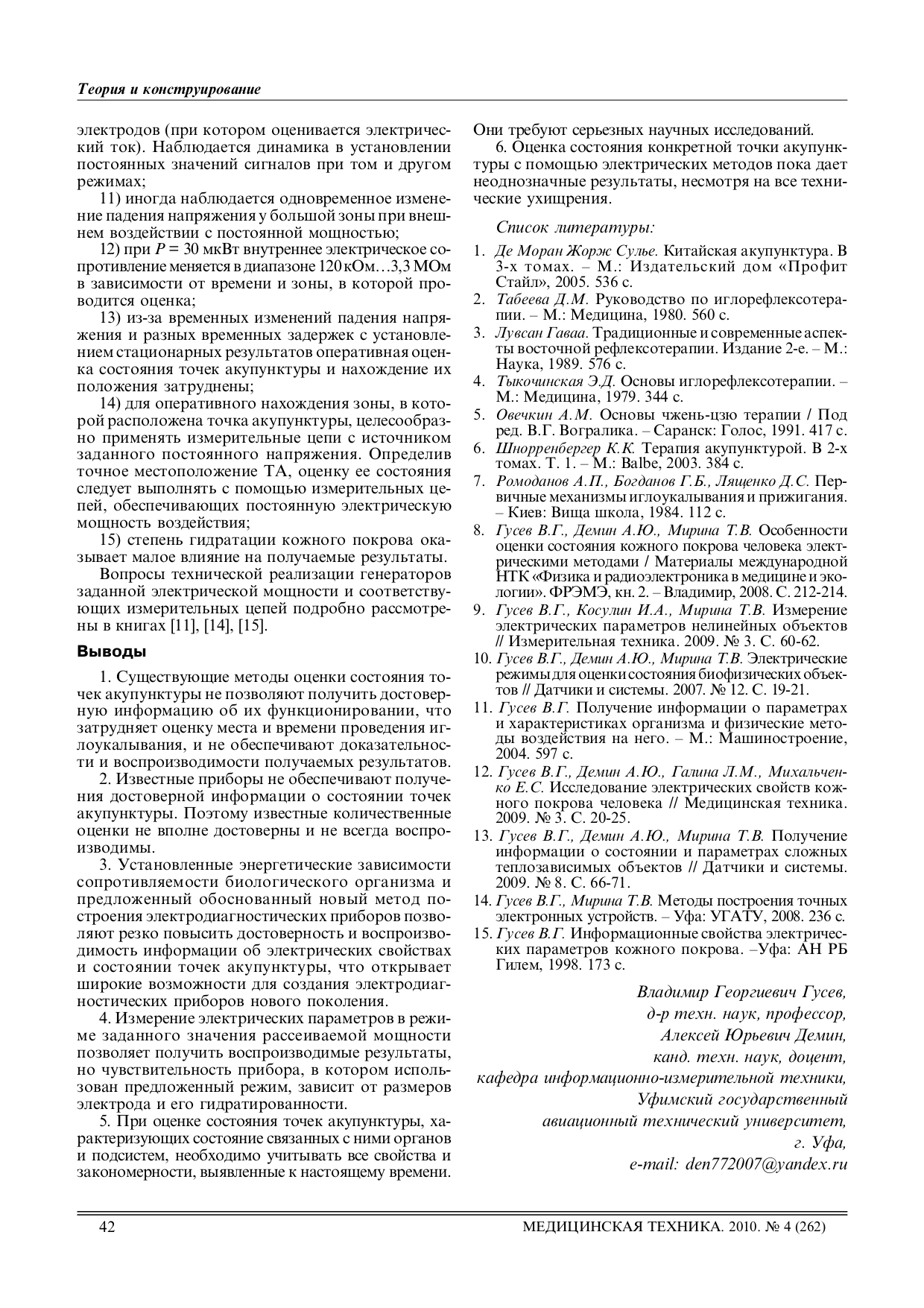

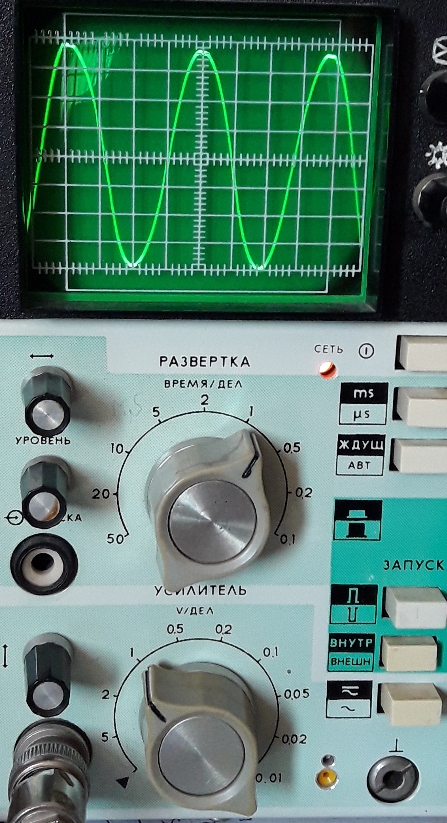

Поработал над формой сигнала с хорошим синусоидальным во всём диапазоне частот.
Сам смысл в генераторе без разных там ступеней поддиапазонов частот как обычно в таких схемах. Просто будет два последовательных сдвоенных на 50k и 5k переменных.
Т.е. поиск нужных частот, чуть повернул 50k далее 5k плавно.
По частотомеру смотрю частоты.
К140УД608 без перестройки выдаёт от 6,66 кГц до 125кГц.
Можно конечно сместить в большую подбором конденсаторов, так как переменный уже и так сдвоенный на 50k.
Вставил КР564УД2, выдало от 6,66 кГц до 333,33 кГц.
Нам нужен диапазон по Берсенёву всего от 20 до 130-150кГц.
Хотя он работал видать до 200кГц.
А так конечно с поддиапазонами можно собрать на сколько нужно.
Просто с увеличением часты уменьшается амплитуда.
На этой же микросхеме добавлю усилитель.

Схема немного в расширенном варианте на перспективу с переключением спаренного тумблера на 6 контактов.
При указанных номиналах обеспечивает диапазон частот по Берсенёву.
Питание микросхемы двухполярное +-15 вольт.
Диоды подобрать с одинаковыми параметрами.
Добавочно будет добавлен последовательно переменный на 5k к переменному на 50k.
Т.е. грубо и плавно перебор частот.
Ещё усилитель на 10 ( можно и больше ) на этой же микросхеме.
Схема собрана на макетной и работает.
