Солевой мостик (электролитический ключ) необходим для того, чтобы соединить внутренний раствор электрода (где находится хлорсеребряная проволока) с кожей человека, но при этом не допустить быстрого перемешивания жидкостей и утечки ионов.
Самый надежный и стабильный в медицинских исследованиях вариант — это агаровый солевой мостик. Насыщенный солевой раствор запечатывается внутри плотного геля из агар-агара, который отлично проводит ток, но не выливается.
Ниже приведена пошаговая инструкция, как сделать такой ключ в домашних или лабораторных условиях.
------------------------------
## Что понадобится для работы

* Корпус: Прозрачная гибкая ПВХ-трубка (силиконовая) диаметром 3–5 мм или корпус от обычной пластиковой одноразовой пипетки Пастера (ее носик служит отличным капилляром).
* Соль: Хлорид калия (KCl ) или хлорид натрия (NaCl, поваренная соль). Хлорид калия идеален (KCl 3-молярный или насыщенный), так как ионы K^+ и Cl^- двигаются в растворе с одинаковой скоростью, что дает нулевой собственный потенциал на стыке сред.
* Гелеобразователь: Агар-агар (чистый кондиционерский или микробиологический, без сахара и добавок). Желатин использовать нежелательно, он плывет от тепла рук.
* Растворитель: Дистиллированная вода.

------------------------------
## Пошаговый процесс изготовления

                 [ Корпус мостика: трубка или пипетка ]
                 ======================================

      (+) Измерительная  |  ########################  |  ( ) Контакт
          камера с KCl   |  # АГАР + НА СЫЩЕННЫЙ #  |      с кожей
         и Ag/AgCl щупом |  ########################  |    (через гель)
                         ======================================

## 1. Приготовление соленого геля

   1. В небольшую термостойкую стеклянную емкость налейте 50 мл дистиллированной воды.
   2. Добавьте 15 грамм Хлорида калия (KCl) и тщательно размешайте. Раствор должен получиться насыщенным (на дне может остаться немного нерастворенной соли).
   3. Всыпьте 1 грамм порошка агар-агара (примерно 2% от объема жидкости).
   4. Поставьте емкость на водяную баню или в микроволновку на минимальную мощность. Доведите раствор до кипения, постоянно помешивая.
   5. Важно: Кипятите до тех пор, пока раствор не станет абсолютно прозрачным и однородным (агар должен полностью раствориться). Не допускайте пригорания.

## 2. Заполнение корпуса мостика

   1. Пока раствор еще горячий и жидкий (около 60–70 °C), наберите его в шприц.
   2. Аккуратно введите жидкий агар-солевую смесь внутрь вашей трубки или пипетки Пастера.
   3. Критически важно: Следите, чтобы внутри трубки не образовалось ни одного пузырька воздуха. Пузырек воздуха полностью разорвет электрическую цепь.
   4. Оставьте трубку в горизонтальном или вертикальном положении (зависит от формы) при комнатной температуре на 30–40 минут. По мере остывания гель превратится в плотное, упругое «желе».
   5. Аккуратно обрежьте концы трубки острым лезвием, чтобы получился ровный срез геля.

------------------------------
## Окончательная сборка медицинского датчика
Теперь объединяем все элементы, которые мы обсудили ранее:

                  [ Провод к повторителю ОУ ]
                             |
                   +---------+---------+

                   |  Пробка (Герметик)|
                   +---------+---------+
                             |
                     [ Ag/AgCl электрод ]
                             |
           +-----------------+-----------------+

           |   Внутренний раствор (3M KCl)     |  <-- Корпус датчика
           +-----------------+-----------------+
                             |
               [ С О Л Е В О Й   М О С Т И К ]    <-- Наш агаровый ключ
                             |
           +-----------------+-----------------+
           |   Кожный электродный гель / физраствор
           +-----------------+-----------------+
                             |
                     [ К О Ж А   Б А Т ]

   1. Конструкция: Изготовленный агаровый мостик вставляется одним концом во внутреннюю камеру датчика, где налита жидкая среда (3M\ KCl) и погружен ваш самодельный хлорсеребряный (Ag/AgCl) электрод.
   2. Герметичность: Место соединения мостика с корпусом датчика герметизируют термоклеем или силиконом, чтобы жидкий $KCl$ не вытекал наружу.
   3. Выход наружу: Второй открытый конец агарового мостика будет соприкасаться с телом. При измерении на этот кончик наносят каплю стандартного электродного геля и прижимают к коже (или к точке БАТ, если мостик сделан в виде тонкого капилляра).

## Правила хранения готового ключа
Агаровый гель на воздухе быстро высыхает, сжимается и теряет проводимость. Когда прибор не используется, опускайте рабочий конец солевого мостика в баночку с раствором KCl или физраствором, а саму баночку плотно закрывайте. В таком виде датчик может стабильно работать месяцами.
Хотите узнать, как проверить работоспособность собранного датчика на паразитную разность потенциалов с помощью стакана с водой, прежде чем подключать его к человеку?

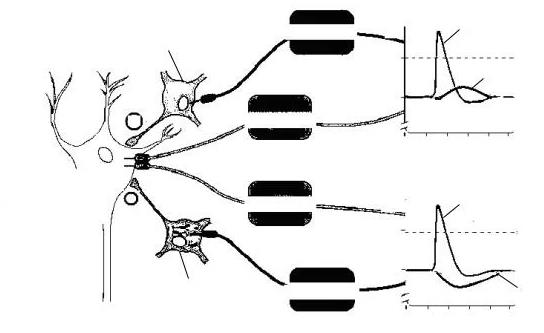

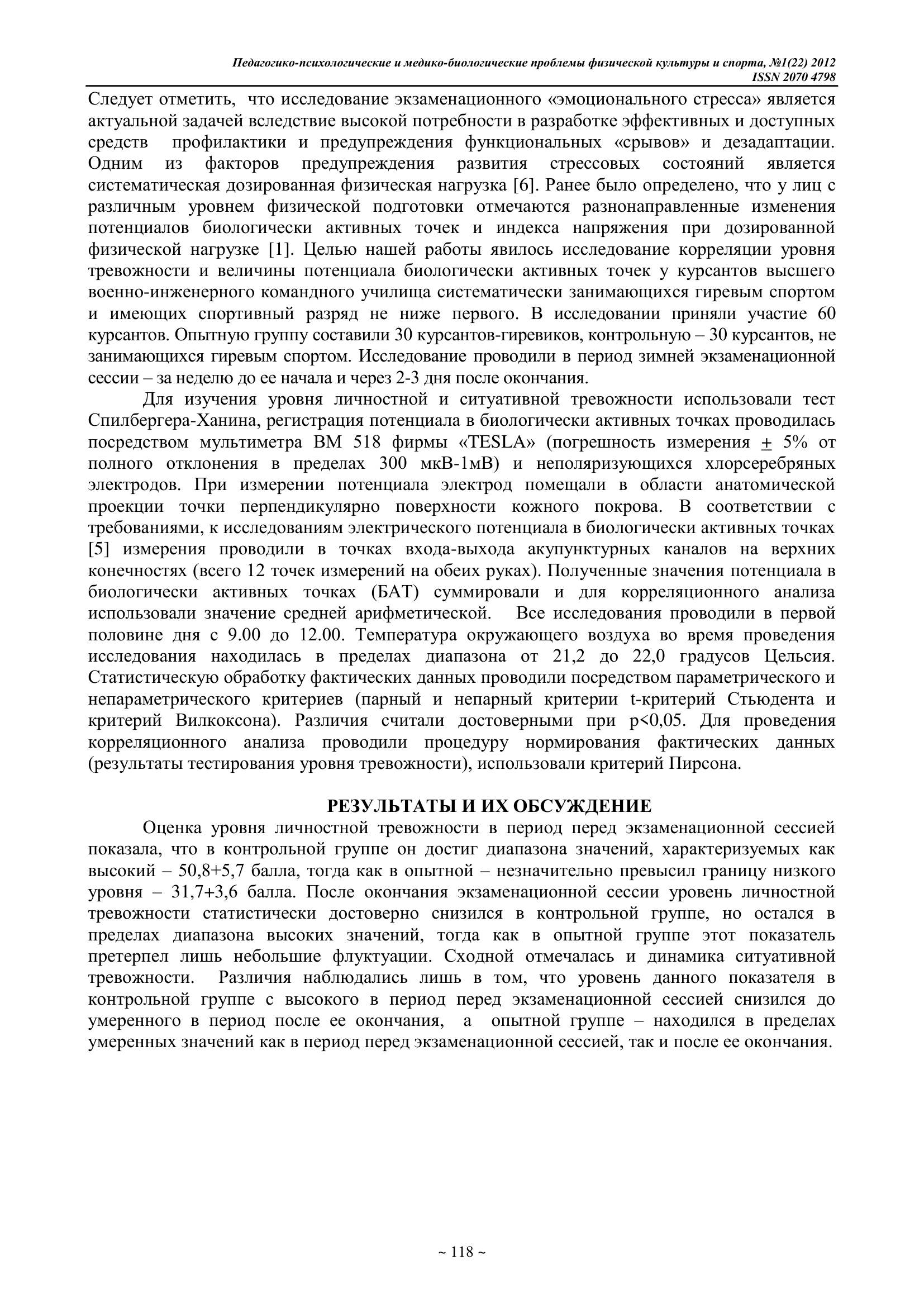

Для проверки собранного датчика на наличие паразитной (собственной) разности потенциалов используют простой тест в эквипотенциальной жидкой среде. Этот метод позволяет узнать, не вносят ли ваши самодельные электроды и солевые мостики искажений в измеряемые милливольты.
Для этого теста вам понадобятся два одинаковых электрода (датчика), которые вы собрали, стакан соленой воды и ваш высокоомный вольтметр.
------------------------------
## Пошаговый технический протокол проверки## 1. Подготовка измерительной среды

   1. Возьмите чистый стеклянный или пластиковый стакан (металлическую посуду использовать нельзя).
   2. Налейте в него дистиллированную или кипяченую воду комнатной температуры.
   3. Добавьте немного хим. чистой поваренной соли (NaCl) или хлорида калия (KCl) — примерно половину чайной ложки на стакан, и тщательно размешайте до полного растворения. Это создаст среду с высокой ионной проводимостью, где потенциал в любой точке раствора строго одинаков (равен нулю относительно самого себя).

## 2. Сборка измерительной схемы

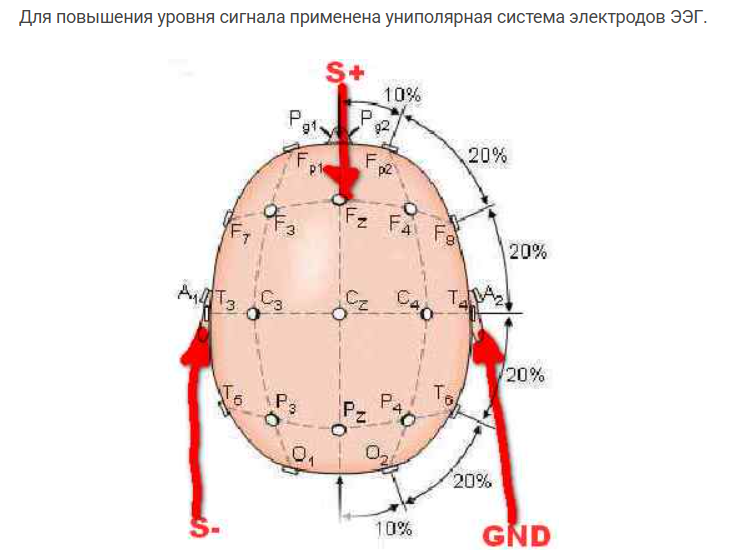

   1. Подключите первый собранный датчик (например, будущий активный щуп) к входу IN+ вашего высокоомного повторителя.
   2. Подключите второй собранный датчик (будущую индифферентную пластину или опорный электрод) к входу GND / IN- прибора.
   3. Опустите рабочие концы (кончики солевых мостиков) обоих датчиков в стакан с соленой водой. Они должны находиться в воде на расстоянии 2–5 см друг от друга и не соприкасаться.

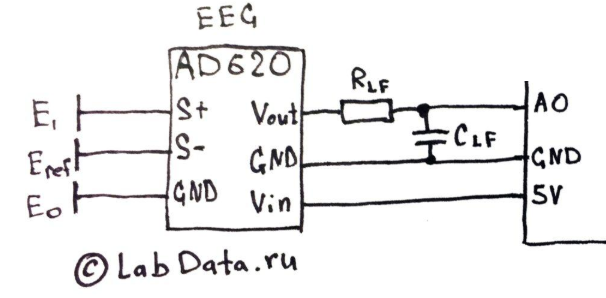

              [ Высокоомный вольтметр / буфер на ОУ ]

                         |               |
                    (Вход IN+)       (Вход GND)

                         |               |
                    [ Датчик 1 ]    [ Датчик 2 ]

                         |               |
                  (Солевой мостик) (Солевой мостик)

                         |               |
             .-----------V---------------V-----------.

             |                                       |
             |       [ Стакан с соленой водой ]      |
             |                                       |
             '_______________________________________'

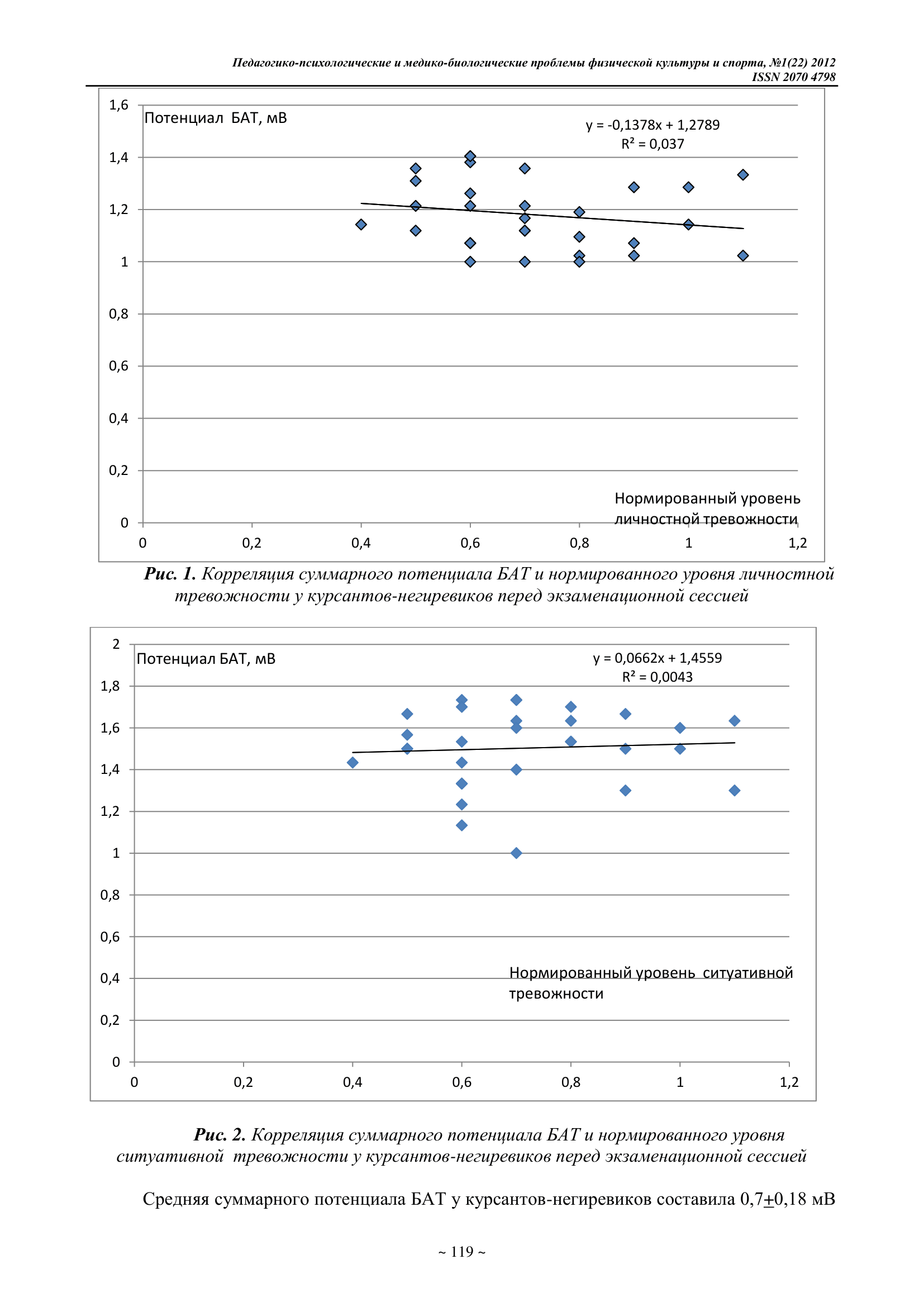

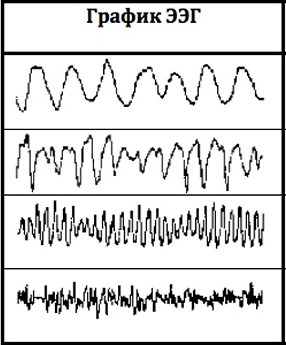

## 3. Съем показаний и оценка результатов

   1. Включите прибор и подождите 1–2 минуты для стабилизации тепловых процессов в микросхемах.
   2. Оцените значение постоянного напряжения на экране вольтметра:
   * Идеальный результат: 0.0 мВ. Это означает, что ваши хлорсеребряные электроды получились абсолютно идентичными, а солевые мостики не создают встречных диффузионных потенциалов.

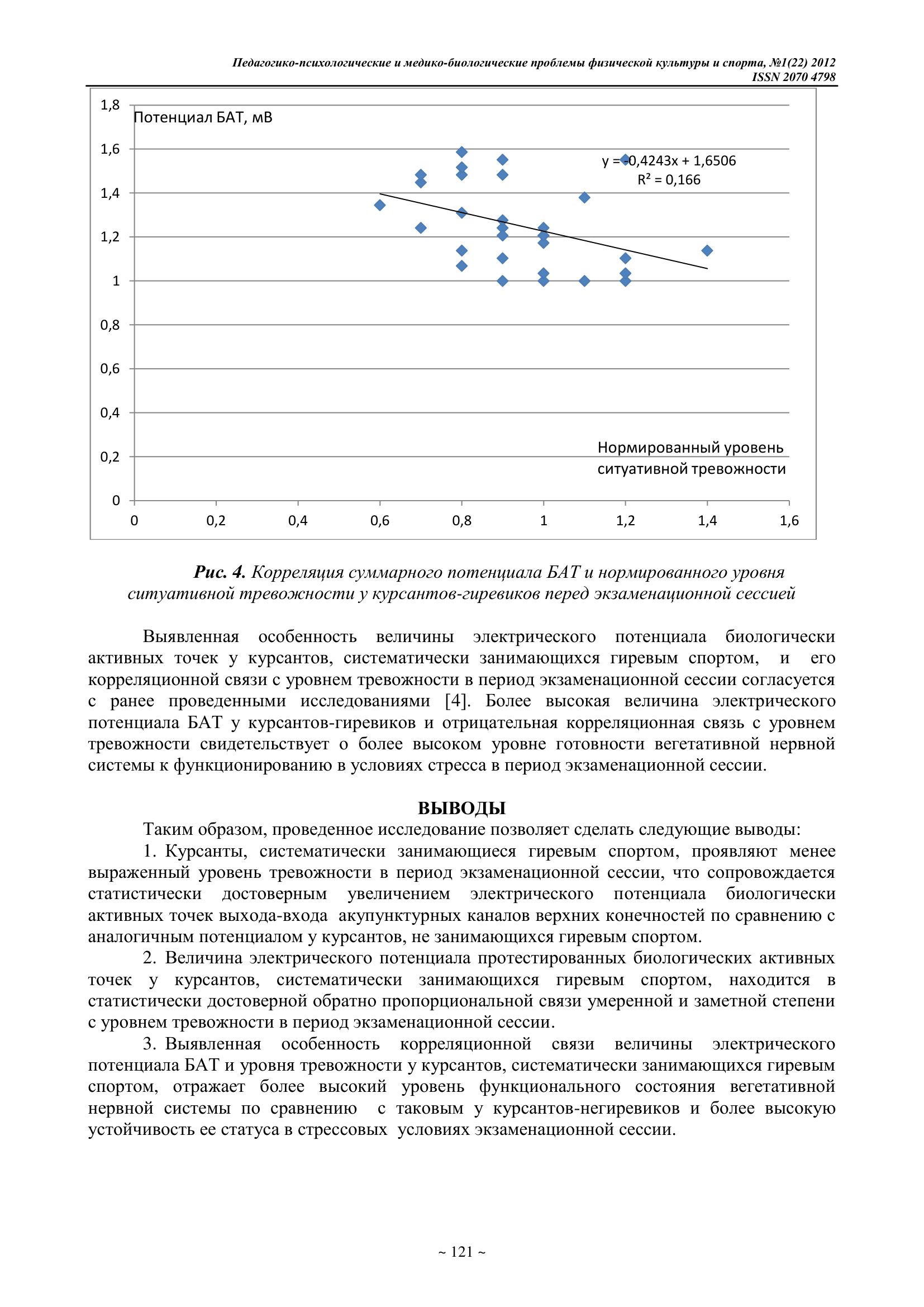

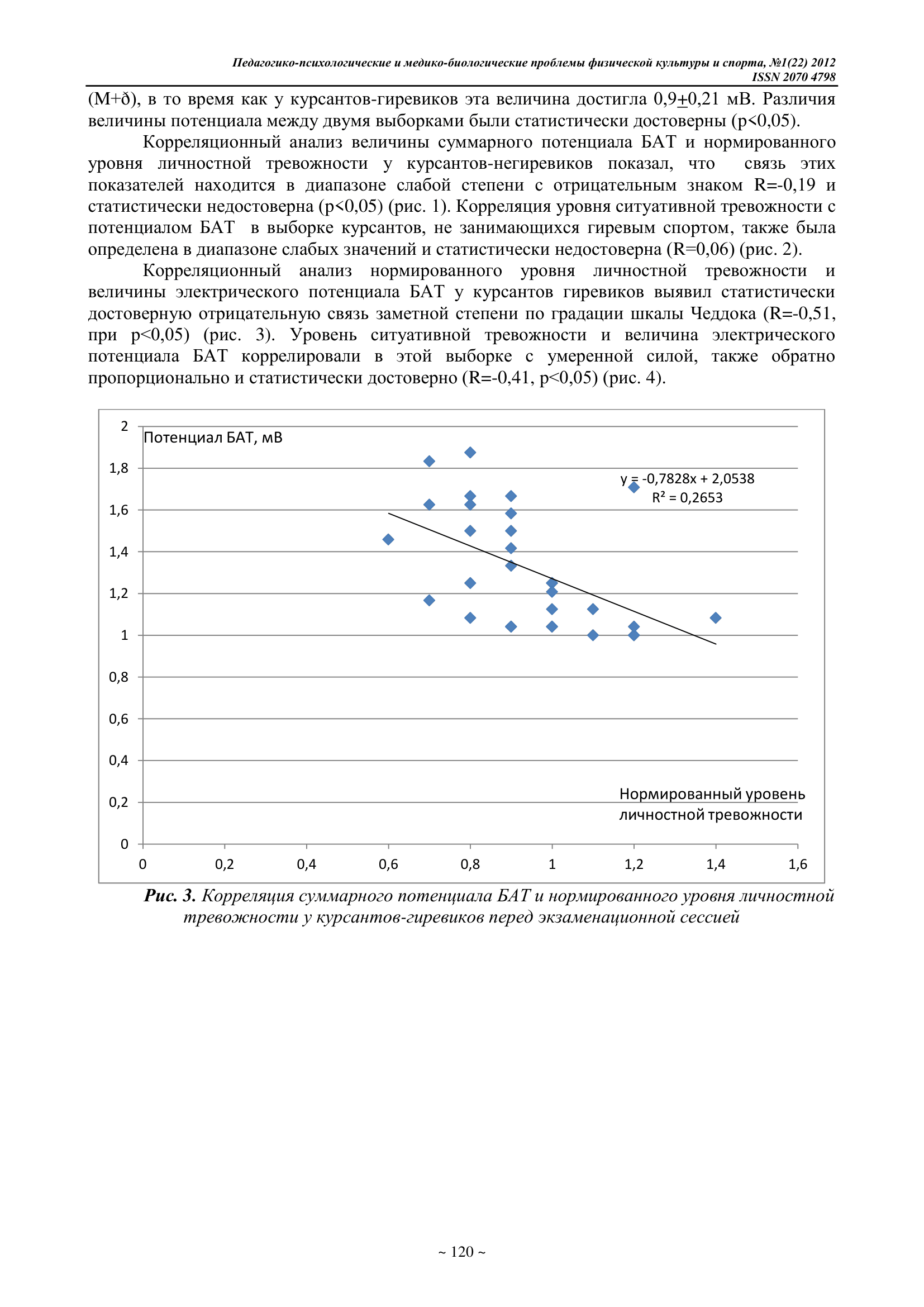

      * Отличный (допустимый) результат: от -2.0 до +2.0 мВ. Для самодельных датчиков БАТ это прекрасный показатель. Такая погрешность легко компенсируется программно (кнопкой «Тара» / «Обнуление») перед началом измерений на человеке.
      * Брак: более ± 10--20 мВ или показания постоянно «плывут». Это говорит о наличии паразитного потенциала.

------------------------------
## Причины брака и способы их устранения
Если прибор показывает высокую паразитную разность потенциалов в одном стакане, проверьте следующие узлы:

* Разная толщина или дефекты слоя AgCl: Если один электрод получился темно-серым, а второй блестит чистым серебром, они будут работать как химическая батарейка. Решение: Повторите процесс электролиза для обоих электродов одновременно в одном стакане, чтобы добиться одинакового покрытия.
* Пузырьки воздуха в солевом мостике: Если в геле одного из мостиков застрял пузырек, это резко увеличивает сопротивление цепи. На вход ОУ начинают наводиться шумы. Решение: Перелейте агар-агар заново, аккуратно заполняя трубку шприцем без завоздушивания.
* Плохо отмытый флюс на плате буфера: Если паразитный потенциал держится даже при закороченных между собой проводах (без датчиков), ток утечки идет по самой плате. Решение: Тщательно промойте плату изопропиловым спиртом.

Если этот тест пройден успешно и прибор стабильно держит около нуля, ваша система полностью готова к безопасной и точной работе с биологически активными точками человека.
