Идея сделать из плазменного шара продающегося в сувенирных магазинах машину райфа или лампу барэ.
Отредактировано leoucp (21.07.2010 20:22)
Для начала посмотрим из чего состоит плазменная лампа:
Для этого ее разберем:
Отредактировано leoucp (21.07.2010 20:37)
Так выглядит плата и ее разводка:
На плате в левом нижнем углу рядом с трансформатором, маленькая платка с чипом.
Отредактировано leoucp (21.07.2010 20:29)
Так выглядет лампа с низу:
Это кусок корявого перевода с гугла:
Особенности PLC
РФ переменной перевозчика диапазоне 25 кГц до 330kHz (+ / - 3 кГц)
РФ обязанность цикла переменную из 40% при 330kHz, линейные до 15% при 25 кГц. Это автоматическая функция, вам не нужно ничего делать здесь. Это метод, пришел из нашего исследования, корректировки рабочего цикла перевозчика РФ на лучший диск трансформатора в плазме шаров цепи для достижения оптимальной производительности.
Аудио усилитель строб постоянно ПО и установить его в квадратные волны
Аудио рабочий цикл находится под контролем входного аудио сигнала, примерно 15% на 100 мВ вклад в 50% на 300mV (рекомендуется работает на 50% нагрузке, объем установлено около половины от компьютера и Фрекс, хотя вы можете играть с этим для различных плазменных показывает, совершенно замечательная система)
Позолоченные разъемы RCA используется для подключения одного мяча плазмы или PLCSx (2 X Splitter окне) системы для нескольких шаров плазмы
Державой Dial снизит выходного сигнала от полного напряжения до нуля вольт, используемый для тонкой настройки плазменного дисплея, хотя обычно устанавливается и ушел почти полной мощности для всех операций
PLC имеет один аудио привести входной частоты с 3,5 мм разъем стерео, который подключается к ПК, ноутбуки, MP3 плееры и IPod устройств для работы частоты программ. Аудио выход устройства должны быть в состоянии еще более высокую, чем 200 мВ (1 пятый из вольт) для лучшей производительности, хотя она будет работать на 100 мВ или более. Все ПК и ноутбуки легко поставку 1,5 вольт до 3 вольт (без проблем), все MP3-плееры я испытал (Sony, Томпсон и дешевых марок Азии также хорошо зарекомендовали себя). Я сделал тест 1 взрослыми Sony MP3-плеер, который пониженной мощности для создания 70 часов игрового времени. Сигнал с этого устройства не достаточно большой, чтобы правильно работать PLC.
Державой Технология Plus Switchmode Всеобщей регулируемого адаптер переменного тока, что поставки включены 3, 4,5, 5, 6, 9 и 12 В постоянного тока в 1 ампер (короткого замыкания и перегрузки охраняемым). 50/60Hz - от 100 до 240 В переменного тока с Страна адаптер для работы с поставляет все электросети. Для работы одного или нескольких плазмы мяч, 4,5 VDC выбран. PLC была хорошо разработана, мы можем работать с любым напряжением через него, от 3 до 12 вольт вольт и плазменные панели сделаны, однако оптимальной работы достигается работает 4,5 В постоянного тока в ПЛК. Хотя, если вы сделаете ошибку и щелчком выключателя питания в 9 или 12 вольт, то мы будем перегружать транзисторов в цепи лампы плазмы и, если он становится слишком жарко, он выключится. 12 VDC побежал в течение 3 минут до транзистор выключен разрушительных испытаний.
Цепь PLC имеет полярности защищена, так что в случае, если блок питания на обратное (отзыв заменить не в ту сторону) PLC обыкновение быть повреждены, это просто привычка включается. Просто обратный разъем отзыв вокруг, и вы будете функционировать.
http://www.heal-me.com.au/plc-pl-mod.html
Идея в оригинальном устройстве простая, бросить на базу и эмиттер транзистора провода которые подвести к внешнему генератору. Поэтому выбор моего шара с питанием 220 В не очень удачный. Буду искать шар с питанием 12 В или 5 В.
Отредактировано leoucp (21.07.2010 23:58)
Почитать Dr. Royal Raymond Rife - A Cure for Cancer and everything else очень достойная книга про Райфа.
Dr. Royal Raymond Rife - A Cure for Cancer and everything else - Rife Report
Еще одна книжка, как Орби Скун воспроизводил технику Райфа:
Сайт Орби Скуна со схемами:
К сожалению ссылка с переводчиком не помещается, воспользуйтесь gogle
Отредактировано leoucp (29.07.2010 21:41)
Реализация Райф/Бэр радиолюбителем-коротковолновиком W5JGV на базе коротковолновых технологий
http://w5jgv.com/rife/pulse1/pulse1.htm
Отредактировано leoucp (30.07.2010 21:21)
Возможно не совсем то, но, где то близко....
продолжение....
для полного счастья- щелкните левой кнопкой мыши на изображении, а еще лучше - сохраните...
Для рисковых парней ГУФов, могу еще несколько самоубийственных интересных схем выложить...
Кто это прочитал - я не виноват....!!!!
Отредактировано vinka (10.11.2010 22:36)
Для рисковых парней ГУФов, могу еще ... Кто это прочитал - я не виноват....!!!!
рисковые-интересные схемы, и парни здесь:
http://flyback.org.ru/
заходите.
рисковые-интересные схемы, и парни здесь:
А мы чем хуже???
Предлагаю простой аналог прибора ДЭТА....
Думаю одного импульса будет достаточно....
продолжение.....
далее....
Отредактировано vinka (11.11.2010 00:20)
А ещё, у меня есть схема аналога "неонового лучика"....
Но это в следующий раз...
Думаю одного импульса будет достаточно.
Так это смотря для кого. У нас ГУФы - народ электро- и радиоустойчивый. И раз доктор vinka рекомендует, будем МегаИБН превращать в... ну, назовем МультиИБН, с гигаваттной мощностью. В режиме с частотой ГУФ Викторовича. И тогда посидел рядом несколько минут - а все камни, хоть в почках, хоть в печени (и хоть в мозгах, там тоже ведь, наверное, камни заводятся при склерозе) - уже рассыпались в мельчайшую пыль!
Только на форуме Биорезонанс. Запись ограничена. Пенсионерам скидка 5%.
Вот внизу показан народ, выходящий с форума после сеанса такой гигонанотерапии.
Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)
Уважаемый leoucp, не кажется ли Вам, что хаотичные разряды плазменного шара не позволят создать эффективный плазменный излучатель ( типа плазматрона ). Более перспективно использование одного разряда, возникающего между электродами двух шаров, соприкасающихся стеклянными колбами. Причём, схема одного шара полностью отключается, а в схему другого вносятся изменения - разрывается емкостная цепь с сетевым проводом и припаивается провод, идущий к электроду отключенной лампы.
В принципе, можно обойтись одной лампой, просто на её шаре закрепить металлический электрод и подпаять его к схеме.
Кстати, в продаже есть плазменные шары с питанием от USB или от батарей, да ещё реагирующие на звуки изменением свечения. Эти шары проще приспособить к тому, чтобы подать управляющий сигнал нужной частоты (вернее несущую, модулированную низкочастотным сигналом )
Конечно, всё это в теории, а на практике всё окажется не совсем так просто...
Уважаемый leoucp, не кажется ли Вам, что хаотичные разряды плазменного шара не позволят создать эффективный плазменный излучатель ( типа плазматрона ).
Ну сантиметров на 30 будет достататочно сильное поле. Эффективно можно сделать набив внутренний шар металлическими опилками.
Эффективно можно сделать набив внутренний шар металлическими опилками.
Спасибо за подсказку.
Cсылки на схемы плазменных шаров
http://bogard.110mb.com/Plasmaglobe.htm
После шести месяцев экспериментов собрал таки прибор, который хотел.

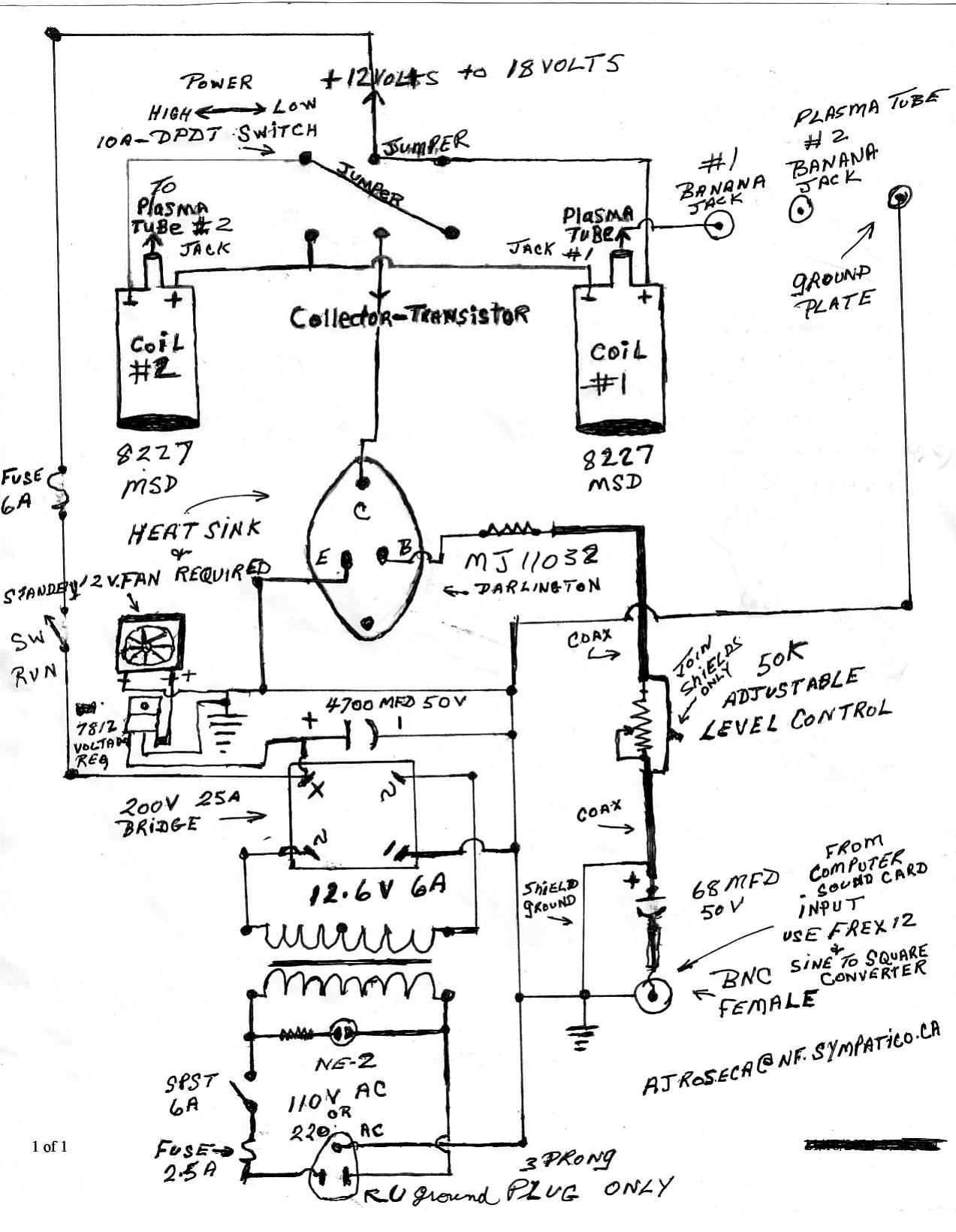

За основу взял схему прибора EM7V

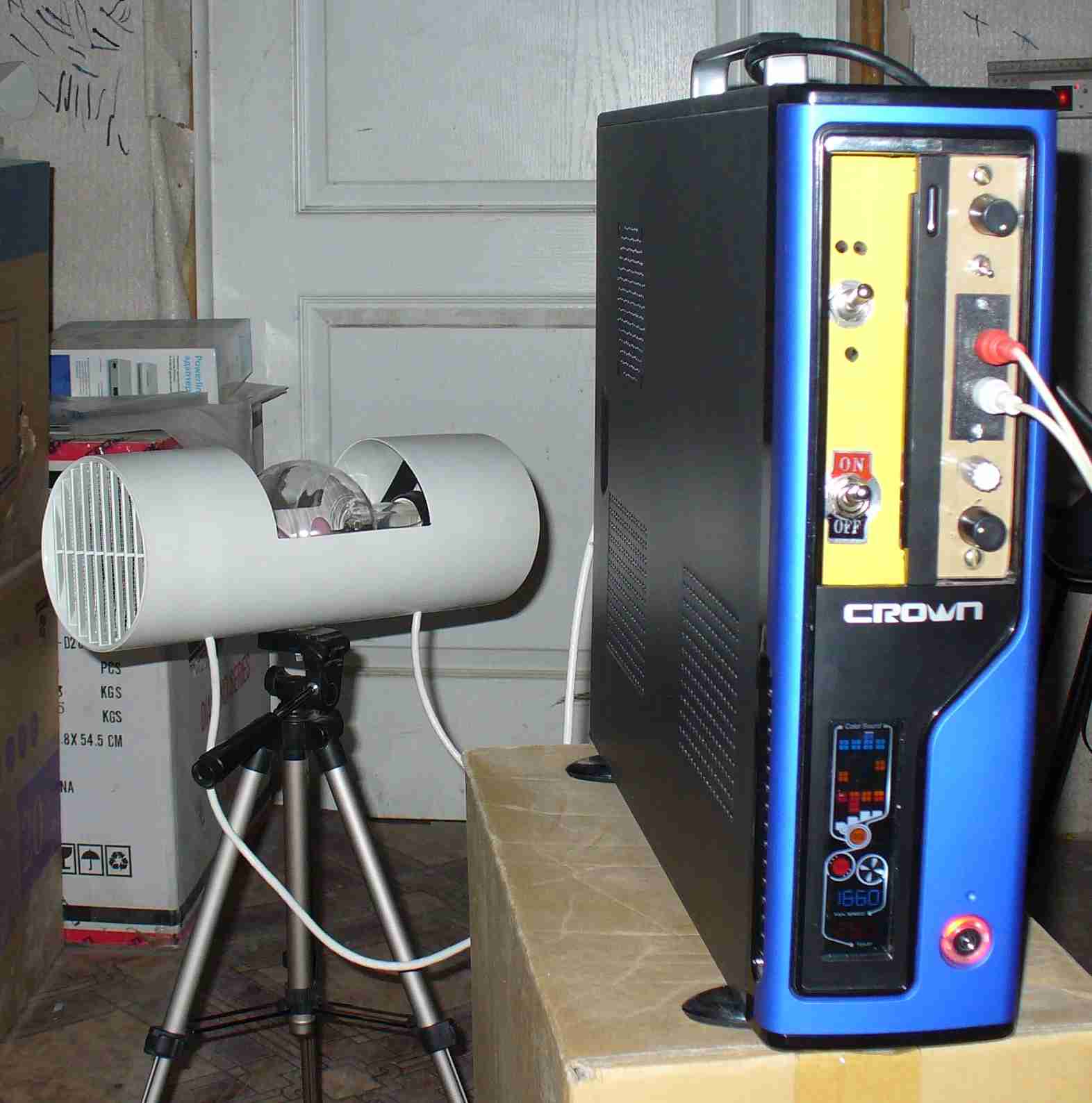

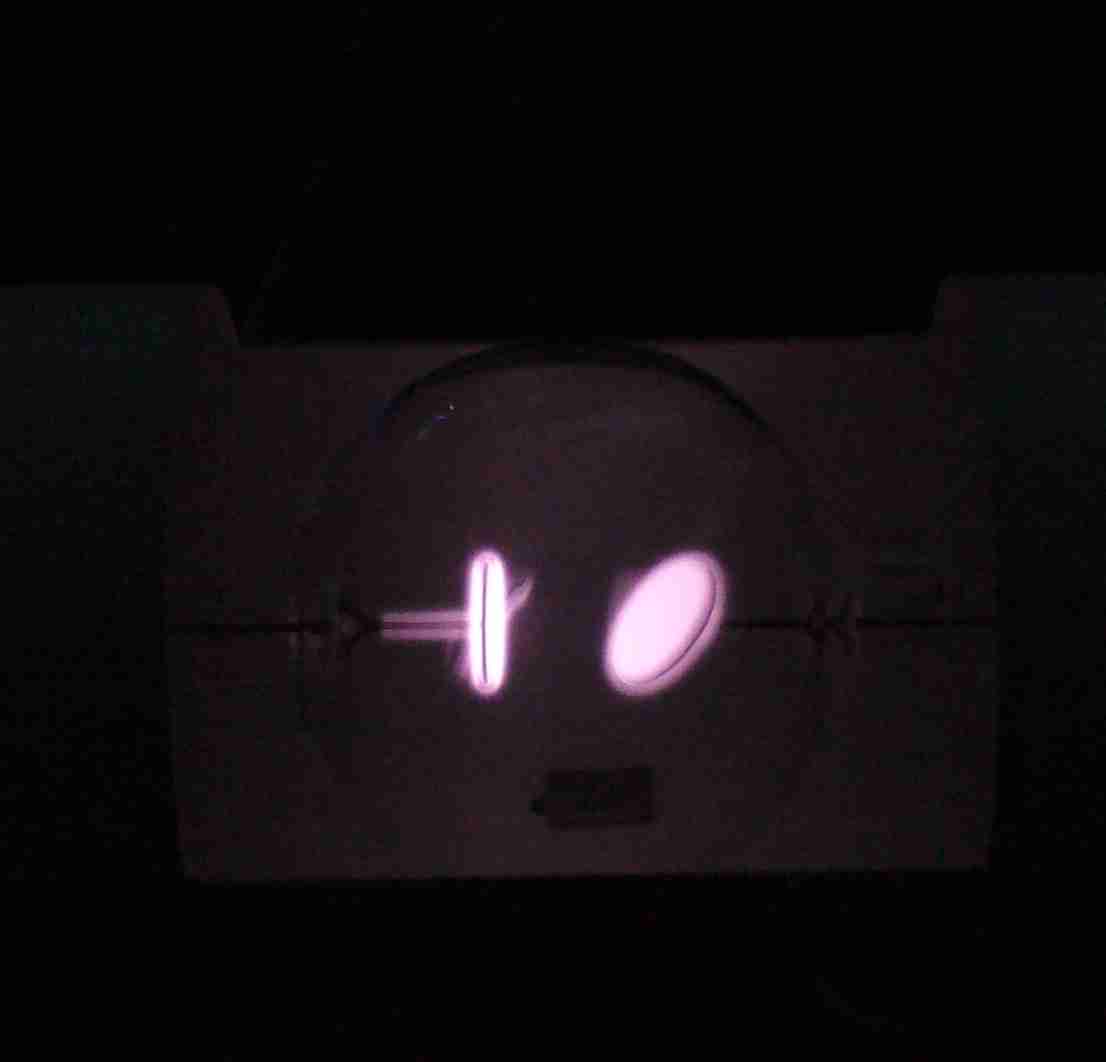

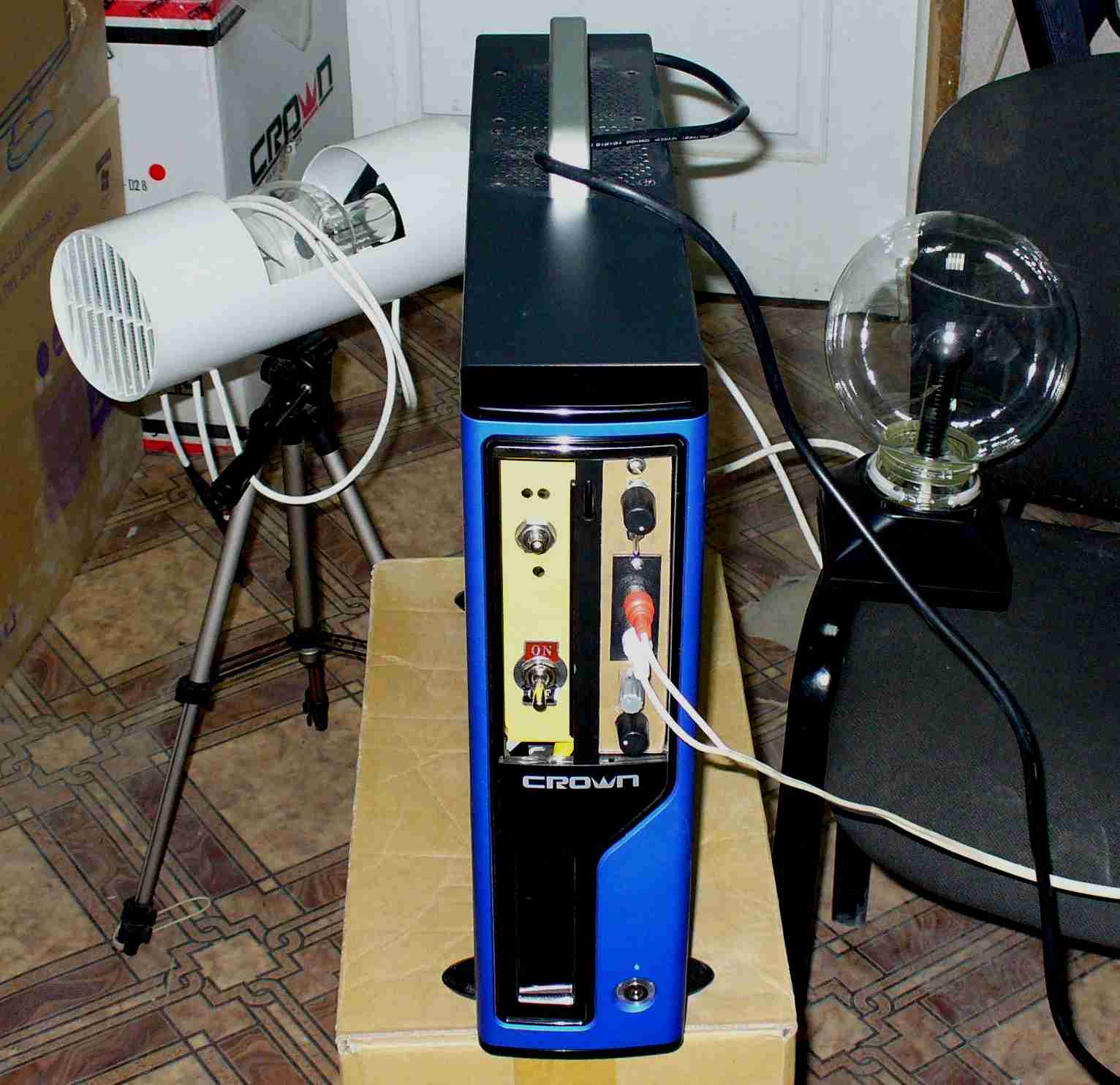

В бесконтактном режиме на выходе подключаю Phanotron, в контактном - один большой или два маленьких плазменных шара. Напряжение на выходе регулируется. Звуковой сигнал нужной частоты берётся с компьютера или с USB-генератора. На передней панели индикатор оборотов вентилятора, индикатор температуры радиатора транзистора, переключатель напряжения (пониженное или повышенное), тумблер сети, регуляторы уровня звукового сигнала, тумблер выбора режима вентилятора (автоматический или ручной).
После шести месяцев экспериментов собрал таки прибор, который хотел. За основу взял схему прибора EM7V
ВАГУФ, Olevka2 расскажите pls для ГУФов подробнее, если можно со схемами и фотографиями.
И конечно результаты лечения!
Круто! А Phanotron где брали и почем?
Что удалось вылечить???
Действие прибора испытал пока только на себе, дабы убедиться в отсутствии побочных эффектов. Об эффективности пока нечего сказать - я был не болен. В ближайшее время планирую использование прибора по назначению.

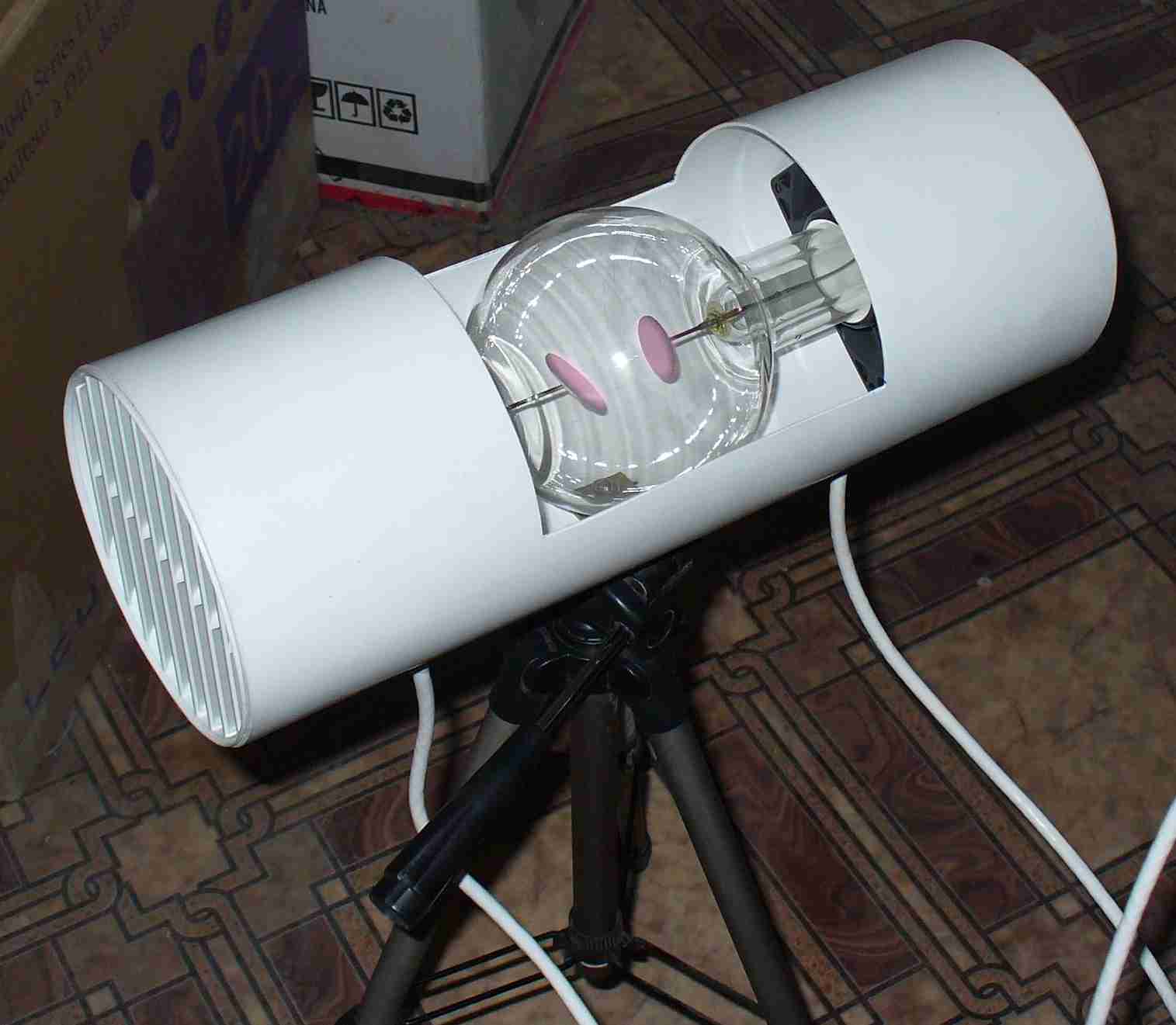

По схеме : две катушки зажигания (Б-114 лучше всего из отечественных), импульсный источник питания на 200 Вт ( не компьютерный, 12 V, 18 A ), звуковой сигнал подаётся на схему усилителя от компьютерных колонок, с него на выходной транзистор IRF630N. Корпус - компьютерный, корпус лампы изготовлен из пластиковой трубы для вентиляции.
Применив более мощный блок питания и транзистор, можно увеличить мощность раза в 1,5 - 2 , хотя и этой должно хватить. При использовании плазменных шаров подбираю напряжение по ощущениям, чтобы неприятных не было. Планирую сделать ножной электрод (металлический лист + высокоомные резисторы), чтобы ток протекал через всё тело. В идеале всё можно оформить в виде кресла с двумя плазменными шарами на подлокотниках. Садишься, ноги на пластину, руки на шары, сеанс начался.
Phanotron заказывал в Канаде. С доставкой - 480 канадских долларов. Изготовитель Bill Cheb. Других просто не нашёл. Первый раз лампа при доставке бала разбита в полёте из Москвы в Челябинск. Билл выслал новую, я оплатил только вторую доставку. На этот раз всё дошло в целости. По словам Билла - это первый случай в его практике, чтобы лампу на почте разбили ( а отправлял он в разные страны ).
Стоит лампа не дёшево, но это дешевле, чем покупать готовый прибор за границей ( больше 1000 $ )
В каталоге у Билла есть разные лампы, для разных приборов.
