#p132714,Викторович написал(а):
Нет там схемы.
Нууу,кое что есть.Спасибо ВАГУФ.
Биотрон-6
Сообщений 151 страница 180 из 1000
Поделиться15231.03.2017 13:06
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132697,Викторович написал(а):
частота сцинтилляций от группы растений в описываемом эксперименте была на порядок выше 535, т.е. - порядка 5000/с.
Кстати: это максимальное количество источников и максимальная частота сцинтилляций, которые можно эффективно использовать одним условно точечным приёмником...
А теперь - самое время вспомнить о том, что ИБН/МегаИБН эффективны до частот порядка 5000 гц... хмммм..
И как то странно: сейчас, в активной установке, число растений колеблется от 2000 до 2500, и базовая частота ИБН где то там же...
Повод задуматься.
- Подпись автора
Поделиться15331.03.2017 14:51
#p132707,-i написал(а):
они капризные к повышению питания (некоторые серии), не увеличивайте выше 12 вольт.
#p132708,Викторович написал(а):
12 вольт для этой микрухи уже не гут, могла и сгореть.
Посмотрел паспорт на ne 555,там пишуть питание 4.5-18В,т.ч. если по паспорту,то у меня все в норме,но греется сильно,т.ч хрен знает чё.
Поделиться15431.03.2017 15:37
12В +всякие «издевательства».
Свернутый текст
Поделиться15531.03.2017 16:45
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132734,rustro1tn написал(а):
пишуть питание 4.5-18В,т.ч. если по паспорту,то у меня все в норме,но греется сильно,
Мало ли что пишут. Вше 9 вольт, по осциллографу, в режиме генератора, она при переключении хлопает так, что выбросы по трети напряжения питания. А греться не должна вообще. Нужно попробовать отключить выходной транзистор и вместо него, через сопротивление 1 ком поставить светодиод (+ на ногу). Посмотреть что будет. Проверить схему, вдруг где что не так.
... И ваще запустить проект без неё, а потом уже добавить.
- Подпись автора
Поделиться15631.03.2017 17:52
#p132740,Викторович написал(а):
Мало ли что пишут.
Ну ВАГУФ, так мы живем по написанному,ну да ладно,может и вруть.
Как только собрал,заработала ведь даже настроил,правда с лампочкой,(правда минут 15,а потом усе...)мож. лампочка(12В4Вт) транз. выбила?
#p132740,Викторович написал(а):
А греться не должна вообще.
А вот грется,да не слабо.
#p132740,Викторович написал(а):
Проверить схему, вдруг где что не так.
Работала,т.ч. монтаж без ошибок
#p132740,Викторович написал(а):
И ваще запустить проект без неё, а потом уже добавить.
Наверно Вы правы,а то не знай когда получится сию систему в действие привести.
Поделиться15701.04.2017 10:35
ВАГУФ Викторович, столько 2Вт(нужных)
#p132714,Викторович написал(а):
Балластных сопротивлений будет конечно больше
сопротивлений наверно не найду,но вот приглянулась схемка на кренке(кренка как то ближе к телу
) с подстройкой напряжения вот она вопрос, нужен ли будет аккум в случае с трансф.БП?
Поделиться15801.04.2017 14:02
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132756,rustro1tn написал(а):
нужен ли будет аккум в случае с трансф.БП?
Нет. Только заземлить на корпус.
#p132756,rustro1tn написал(а):
сопротивлений наверно не найду,но вот приглянулась схемка на кренке
Кренки, ваще то, обычно до 1.5 ампер. И бывает самогенерят. А у вас ленты сколько тянут?
А сопротивлений валом: ---https://www.chipdip.ru/catalog/resistors-2w?p.430=ом&p.432=2&maxprice=4
Чип и Дип их наложенным платежом высылает.
Отредактировано Викторович (01.04.2017 14:03)
- Подпись автора
Поделиться15901.04.2017 14:06
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
Вместо сопротивлений, кстати, можно просто лампочек наставить. Получится бареттерный стабилизатор.
- Подпись автора
Поделиться16001.04.2017 16:00
#p132759,Викторович написал(а):
Кренки, ваще то, обычно до 1.5 ампер.
Завалялась одна на 7.5А (ен22а)думаю хватит, да на радиаторе,... и в параллель (1,5А) можно воткнуть
#p132759,Викторович написал(а):
А у вас ленты сколько тянут?
Сам не замерял,(в отзывах народ пишет 14Вт) заказывал здесь, но у этого продавца уже не те,
что пришли,а пришли такие RGB 5м, хар-ки по току нет,т.ч. пока не знаю.
#p132759,Викторович написал(а):
А сопротивлений валом:
ВАГУФ,а какие сопротивления должны быть(Ом-ы,кОм-ы)хотя бы на вскидку? Может наберу есть советские 2Вт,но какой номинал нужен и ск. штук...
Отредактировано rustro1tn (01.04.2017 16:07)
Поделиться16101.04.2017 16:42
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132761,rustro1tn написал(а):
а какие сопротивления должны быт
Зависит от того, сколько вольт на выходе выпрямителя. Если лента 14 вт/м в полном режиме, значит каждый цвет 5 вт/м не более, при 12 в. Т.е., 4 метра в пределах 2 ампер. Может быть, 12 вольт даже много. На красный хватит 11, а на синий нужно ещё меньше, поскольку синего много не нужно. Значит, на синий нужна будет либо дополнительная регулировка либо дополнительный балласт.
Если, предположим, транс будет давать 10 вольт переменного. Тогда после выпрямителя будет 13-15 вольт. Значит на красном балласте нужно будет погасить 2-4 вольта при токе 1.5 ампера... Порядка 2 ом, не менее 6 вт. 9 штук параллельно 18 ом.
Или кренка на красный + балласт на синий... Наверное, так лучше. А то сеть всякая бывает. Балласт, соответственно, из сопротивлений 16-24 ом, 2 вт.
- Подпись автора
Поделиться16201.04.2017 17:04
#p132763,Викторович написал(а):
9 штук параллельно 18 ом.
Угу понял,но вряд ли столько штук одного номинала найду.
Поделиться16301.04.2017 18:08
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132765,rustro1tn написал(а):
вряд ли столько штук одного номинала найду.
Это и не обязательно. начать с выпрямителя, а потом взять ленты и лепить всё что найдётся из сопротивлений в диапазоне около 20 ом пока не понравится.
Кстати, можно и схитрить.
Берём кренку с напряжением, например, 5 вольт, переменный резистор 6.8 к, сопротивление 4.7 к, пару кондёров и транзистор BDX33C (17 р) ---https://www.chipdip.ru/product/bdx33c на радиаторе...
Такая выдержит до 6 а легко.
- Подпись автора
Поделиться16401.04.2017 18:27
Мдя...если бы я заморачивался с освещением столько времени
наверно бы ничего не сделал и некогда было понять что и как работает теперь даже понятны заморочки многих ГУФов по поводу всяких мелочей..хотя суть то не в этом!Суть в осознании как это вообще всё работает.
Поделиться16501.04.2017 19:50
#p132766,Викторович написал(а):
а потом взять ленты и лепить всё что найдётся из сопротивлений в диапазоне около 20 ом пока не понравится.
От это другое дело, так меня устраивает, чего ни будь да найду.
#p132766,Викторович написал(а):
акая выдержит до 6 а легко.
ВАГУФ,а какие ни будь советские аналоги этого транз.(по проще ) есть? А то с выпиской все это долго,а в маг не знаю есть ли.
#p132768,Андрей2014 написал(а):
если бы я заморачивался с освещением столько времени
ВАГУФ,да я б и без освещения сделал,но ни че не вырастет,а БП который выписал мало того,что фонит,да еще вместо 12В прислали 24В,вот и заморачивайся после этого,да и стыдно признаться,но у меня нет даже нормального БП для общих нужд,вот и вые...сь,а авто-аккум. не охота ставить,вот такие пироги.
Поделиться16601.04.2017 20:12
#p132777,rustro1tn написал(а):
и
ВАГУФ,да я б и без освещения сделал,но ни че не вырастет,а БП который выписал мало того,что фонит,да еще вместо 12В прислали 24В,вот и заморачивайся после этого,да и стыдно признаться,но у меня нет даже нормального БП для общих нужд,вот и вые...сь,а авто-аккум. не охота ставить,вот такие пироги.
Без освещения конечно нельзя,но заморочки с блоком питания?неужели старый телевизор не завалялся или там приёмник,да на худой конец блок для антен,как раз до 1 ампера...и вовсе не горит,я ставил,работал исправно 1 год,потом в решил по современному с импульсными и схлопотал..и не нужен акум..любой транс и мостик..и кстати китайцы вначале поставляли все с трансом,потом на импульсные перешли,просмотреть старые ёлочные гирлянды..возможно и попадётся...короче создаём проблемы на ровном месте..
Поделиться16701.04.2017 20:22
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132777,rustro1tn написал(а):
ВАГУФ,а какие ни будь советские аналоги этого транз.(по проще ) есть?
Вот как раз самое простое сейчас ( дешёвое и доступное) это такие элементики. Просто идёте в магазин и спрашиваете именно такой. ... Или любой другой не менее, чем на 10 а и с Ку не менее 60 ( у этого 750).
- Подпись автора
Поделиться16801.04.2017 20:25
ГУФ rustro1tn,наверное, Вы помните такое изделие, как БК(бытовой компьютер).
Для его питания был БП, который выдавал +12В, +5В, -5В. Источники +12В и -5В были слаботочные -на КЦ407, а +5В- на КЦ 410.
Свернутый текст
+12В
+5В и _-5В
Поделиться16901.04.2017 20:30
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
Кстати, непосредственно о технологии проращивания.
Есть у меня такая штука, которую я планировал для начального проращивания, но как оказалось, без автоматики не намного хуже получается.
Так вот у неё дырочки в донышке кювет диаметром 1 мм. И их на кювету 300х390 штук 10 всего.
Т.е., разбрызгиватель просто зерно поливает, а вода постепенно стекает. Почему также не практиковать с большими кюветами? Вставить их в поддон и поливать от души. Никакого искусства: полил - стекло. В нижнем поддоне можно сток организовать, чтобы удобнее было.
- Подпись автора
Поделиться17001.04.2017 20:39
#p132779,Андрей2014 написал(а):
но заморочки с блоком питания?неужели старый телевизор не завалялся или там приёмник,да на худой конец блок для антен
Телевизоров с приемниками и пр. нет,но трансы есть.
#p132779,Андрей2014 написал(а):
короче создаём проблемы на ровном месте..
Нет,мне это удовольствия не доставляет,а хотелось сделать один раз,понимаю,что с биотроном не получится с первого раза,но бп хотел сделать один раз как надо,теперь само собой плюнул,даже моргалку отложил до лучших времен,теперь будет голый транс. с обвесом ...и без корпуса,(долго делать)в общем пока не ё..., мож. после этого корпус сделаю т.ч. мне то же хотца быстрее,а проблемы сами вырастают.
#p132780,Викторович написал(а):
Просто идёте в магазин и спрашиваете именно такой. ...
Попробую.
Отредактировано rustro1tn (01.04.2017 20:42)
Поделиться17102.04.2017 05:31
#p132782,Викторович написал(а):
Так вот у неё дырочки в донышке кювет диаметром 1 мм. И их на кювету 300х390 штук 10 всего.
Т.е., разбрызгиватель просто зерно поливает, а вода постепенно стекает. Почему также не практиковать с большими кюветами? Вставить их в поддон и поливать от души. Никакого искусства: полил - стекло. В нижнем поддоне можно сток организовать, чтобы удобнее было.
Пробовал так,потом корешки замучимся выдерать..или новую дырчату..проще всего строго дозировать при поливе,у меня на кювету по полстакана 1 раз в день.
Поделиться17202.04.2017 09:56
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132790,Андрей2014 написал(а):
Пробовал так
Нет, не так. Дырочек нужно на лоток 500х500 всего штук 25-30 И маленьких, через которые корешки не пролазят. Чисто для того, чтобы вода сливалась.
- Подпись автора
Поделиться17302.04.2017 11:29
- Ветеран
- Зарегистрирован: 24.06.2015
- Сообщений: 634
- Уважение: +341
- Позитив: +429
- Приглашений: 0
- Провел на форуме:
2 дня 15 часов - Последний визит:
19.04.2024 20:14
в сообщении №163 ВАГУФ Викторович стрелочку у транзистора BDX33C машинально нарисовал не туда
, может путаница возникнуть у начинающих ГУФов если будут искать замену и следовать буквально. транзистор этот : дарлингтон n-p-n , мощный.
и к кренке этой 5 вольт желательно ещё подвесить один конденсатор на выход 100n, кренки эти склонны к "самовозбуждению" .
Поделиться17402.04.2017 12:22
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132798,Конрад Михкельсон написал(а):
транзистор этот : дарлингтон n-p-n , мощный.
Точно.
#p132798,Конрад Михкельсон написал(а):
и к кренке этой 5 вольт желательно ещё подвесить один конденсатор на выход 100n, кренки эти склонны к "самовозбуждению" .
Не, мерикосовские (Техас Инструментс) устойчивые. Можно и без кондёра.
- Подпись автора
Поделиться17502.04.2017 12:59
Еще косяки есть? Конденсаторы(не подписаны) на сколько? ...и кренку на 12В-ю можно заменить?(в маг.5В у нас кончились)
Если раздобуду транзистор,соберу эту схему.
Поделиться17602.04.2017 13:42
- Ветеран
- Зарегистрирован: 14.01.2015
- Сообщений: 465
- Уважение: +221
- Позитив: +100
- Приглашений: 0
- Провел на форуме:
1 день 18 часов - Последний визит:
23.12.2023 17:19
#p132803,rustro1tn написал(а):
...и кренку на 12В-ю можно заменить?(в маг.5В у нас кончились)
Поделиться17702.04.2017 14:41
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132805,Виктор Михайлович П написал(а):

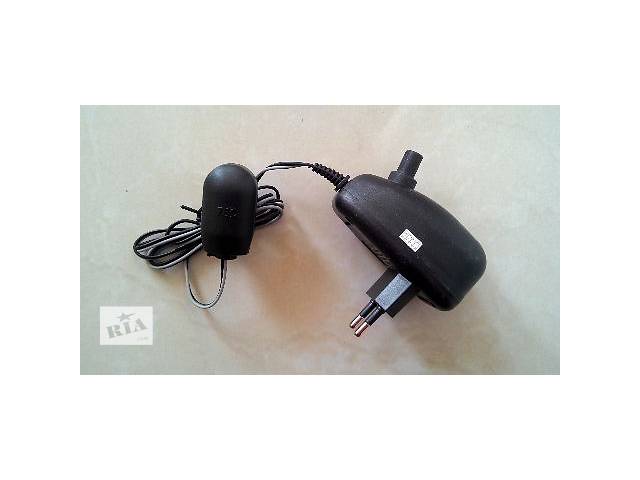

Так регулироваться не будет. ... Можно просто взять платку со старого блока питания антенного, на 100 мА который,
и регулировать от неё мощный транзистор с большим Ку.
..А КТ819 не пойдёт, поскольку у него Ку 15, а нужна схемка не менее чем до 5 А. И будет через кренку почти 400 ма течь..
Воблин!..
- Подпись автора
Поделиться17802.04.2017 15:59
Чего-то Вы меня запутали.Ну так-как собирать по первой схеме и идти в маг.или..? если с заменой на транз.кт819,то такое добро есть дома.
#p132806,Викторович написал(а):
Так регулироваться не будет.
Вот регулировка конечно нужна.
Вот эта схема пойдет?
Отредактировано rustro1tn (02.04.2017 16:08)
Поделиться17902.04.2017 16:15
- Почётный ветеран
- Зарегистрирован: 23.08.2007
- Откуда: Новороссийск
- Пол: Мужской
- Сообщений: 18875
- Уважение: +10857
- Позитив: +3069
- Приглашений: 0
- Провел на форуме:
11 месяцев 20 дней - Последний визит:
26.04.2024 21:56
#p132807,rustro1tn написал(а):
Вот эта схема пойдет?
Жуткое извращение!
Кренка дорогая (больше 300 рублей) и всего 5 А. Но решать вам.
- Подпись автора
Поделиться18002.04.2017 16:24
#p132808,Викторович написал(а):
Жуткое извращение!
В схеме?
#p132808,Викторович написал(а):
Кренка дорогая (больше 300 рублей) и всего 5 А. Но решать вам.
Так она у меня уже есть,(когда-то купил),т.ч. если в плане цены,то хоть тыщю...
#p132808,Викторович написал(а):
и всего 5 А.
В даташите 7,5А
Похожие темы
| Биотрон Цзяна и другие | Биорезонансные приборы | 04.05.2021 |
| Биотрон-5 | Биорезонансные приборы | 06.03.2017 |
| Биотрон Цзяна и другие - 2 | Биорезонансные приборы | 06.02.2022 |
| Виталарий - 7 (Биотрон -7) | Биорезонансные приборы | 17.12.2018 |
| Биотрон Цзяна и другие -3 | Биорезонансные приборы | 16.08.2023 |
