почитал я группу из ВК, и понял одно, там кроме описаний чудесных излечений, причем только с нескольких АКК, которые и пытаются навязать свою правоту, впарить прибор и околпачить трудовой  народ, хотя электрод многоштырьковый заслуживает внимания, его можно смело применять к ЭЛЕДИА, и плюсовой, желательно серебряный электрод можно пихать в ротовую полость

Подпись автора

«Даже если вас съели – у вас два выхода».

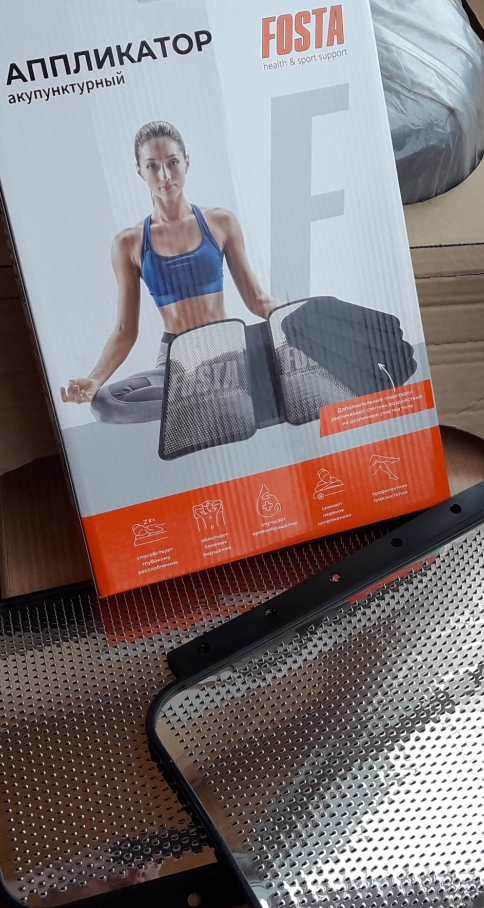

гвоздики от сломанного аппликатора Ляпко

Подпись автора

«Даже если вас съели – у вас два выхода».

А здесь можно применить старый душ. Видите, ну ничего выбрасывать нельзя.

Подпись автора

"Самое могущественное в мире то, чего не видно, не слышно и не осязаемо" Лао-Цзы

Конечно можно вставив гвоздки без шляпок которыми наличники ими прибивают.
Внутри их соединить.

Очень острые можно порезаться.

Подпись автора

Будьте здоровы и счастливы.

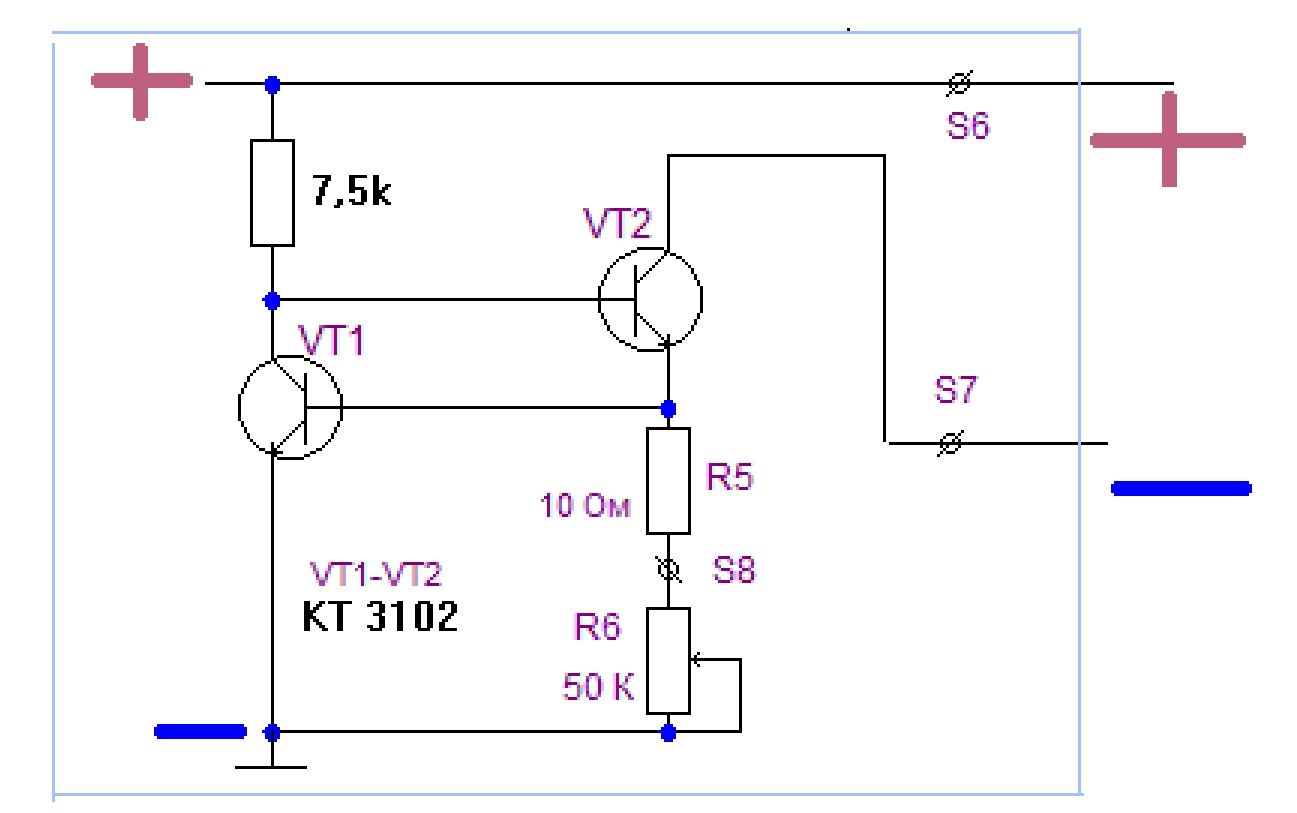

так то схема правильная- классический стабилизатор микротока (как в учебнике)  переменный резистор номинал большой..можно килоом до 10 уменьшить и зашунтировать для надежности  резистором около 5-6 ком  - подбирать до нужных пределов регулировок тока . при вращении переменного резистора напряжение на выходе менятся не должно- если меняется..либо транзисторы плохие  ..либо ошибка при пайке.
резистором 7.5 к выставить  максимальный ток при выставленном в максимум тока переменном резисторе.

  При варианте все штырки запараллелены ток потечет по линии наименьшего сопротивления. Тогда уж можно один электрод и под него прокладку смоченную в физиологическом растворе.
Есть другой вариант  ставятся сопротивления на каждый штырек.
" При 18-ти электродной пластине   резисторы 220 коМ, ток был 35 мкА для каждого  электрода, при 10-ти 100коМ, ток 60 мкА, при 6-ти 68 коМ, ток 100 мка. Общий ток 6-ти электродной пластины достигал 600 мкА"(c)
Тогда одно для всех штырков одно общее переменное сопротивление и для каждого своё постоянное сопротивление.

Отредактировано колдун (20.12.2023 12:03)

не совсем так..на самом деле все сложнее  как будет..-вот представте кучу  сопротивлений  разнономинальных ..но в небольшом диапазоне.
соединение у них параллель ..- вот будет эквивалент всего узла с иголками  и кожи .. -не представляйте что одна из иголок замкнулась с плюсом накоротко(тогда ток весь станет током КЗ и по другим иголкам ничего не пойдет) а так через каждую иголку пойдет свой ток соответственно  сопротивлению под иголкой..- суммарный ток не изменится..но плотность тока (а\м в квадрате) под каждой иголкой  возрастет во тмного раз и поможет в пробитии верхнего ороговевшего слоя .. а те иголки ..которые попали в зоны хорошей прводимости  ..точки Акупунктуры  ..иннервации кожи.. будут иметь конечное сопротивление..не сильно отлтчающееся ..не более чем в 2 раза .. и не вызовут  КЗ для всех остальных  . -закон кирхгофа и закон ома .
рагель сочинил свою усложненую конструкцию для того чтоб патентовать было не только батарейку  .
ну и расширить прием хотел  до нескольких пациентов ..- поэтому и делал многоканальные устройства со своими иголками и со своими стабилизаторами тока для каждого пациента но в одном корпусе.
батарейку ..стабилизатор тока..гальванизацию он в общем то не открывал... - открыл он что иннервация языка ..это своеобразный интернет внутрь человеческого организма .. ну и всеми путями хотел со своего отткрытия поиметь материальные блага.. ну как нагнать туман на устройства  в виде батарейки и проводков..- только усложнить коммутацию.  и засунуть батарейку в огромный "сложный" ящик с рычажками и приборчиками с лампочкой..  ну и по началу наврать с полярностью электродов. ..- затем ..когда много просочилось информации в ряды самодельщиков ..- пришлось ему сознаться... как включить этот "интернет"... соответственно никакие стволовые клетки там не передаются..просто внутренняя среда приходит в норму здорового человека ..живая  вода.. овп ..кщб   аэроины чижевского .. заземление микулина .. прибор рагеля и др. ..- это все звенья одной цепи. однозначно..- не панацея и результат быстрый ..как топорик не даст.. но инструмент очень мощный..глубинный  для бортьбы с хроническими хворями всякими.

Отредактировано vorchun (20.12.2023 14:30)

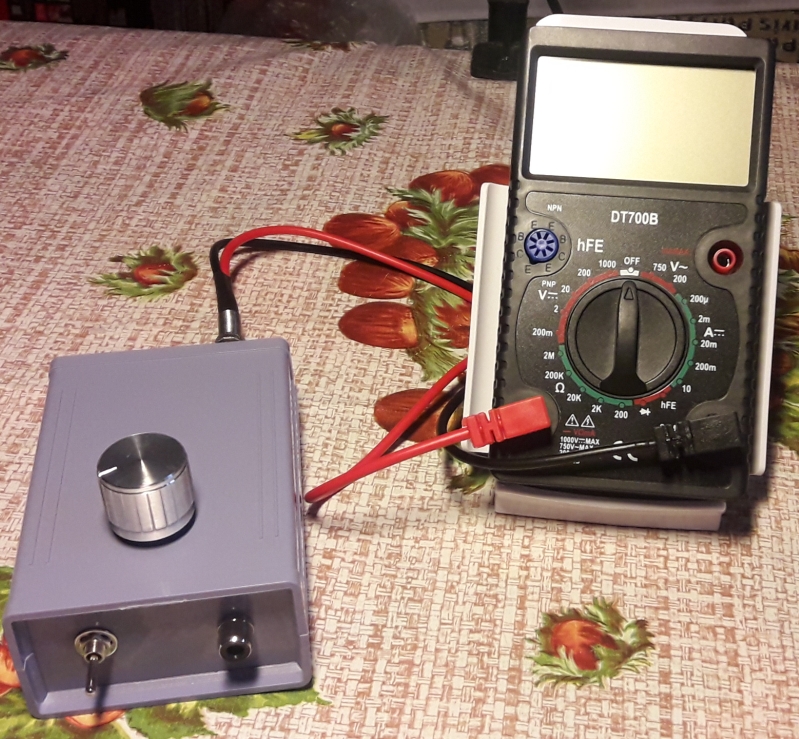

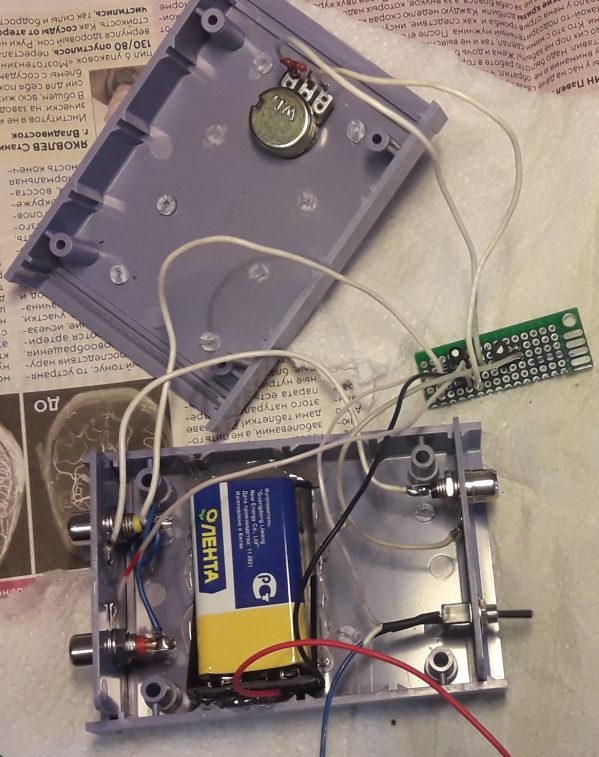

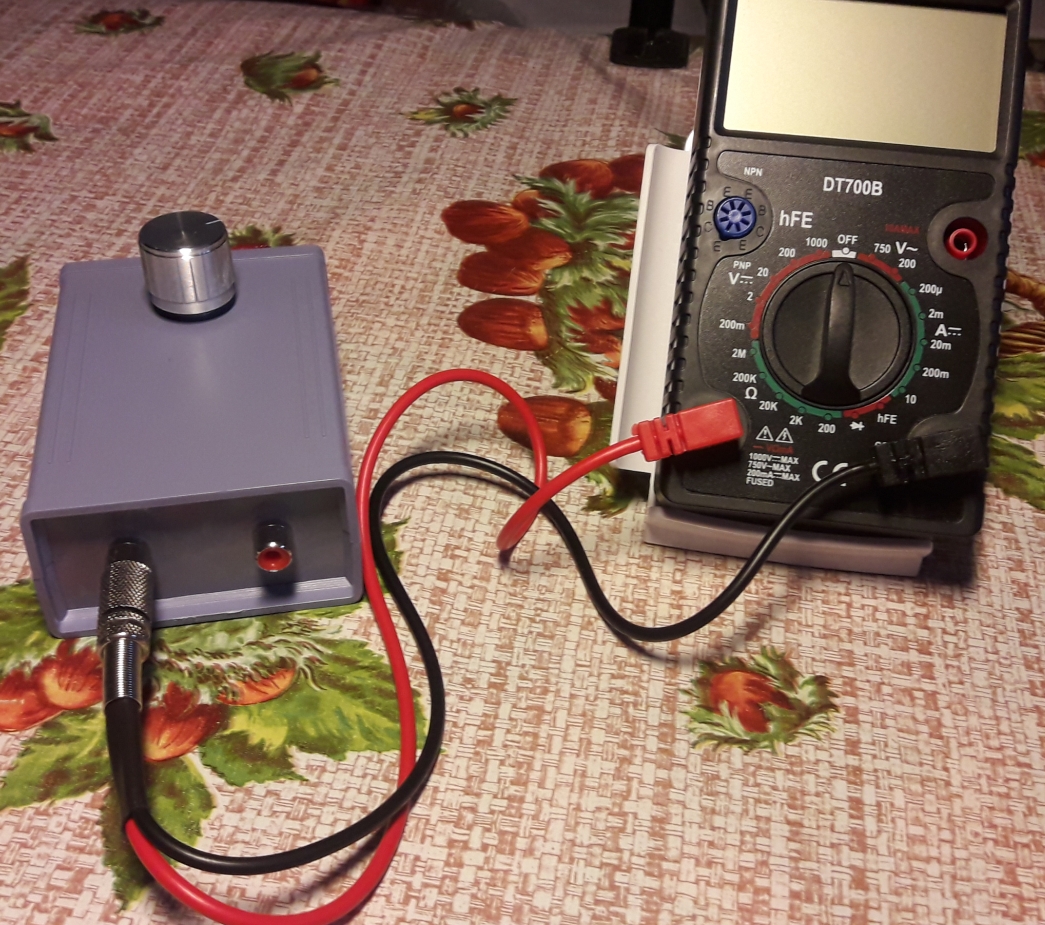

отлично..- значит в транзисторах было дело... -бывает такое.

Когда току даёшь, так вся площадь электрода с штырями чувствуется, а не отдельно один штырь.

Подпись автора

Будьте здоровы и счастливы.

электрод из гвоздиков от Ляпко, когда прислоняешь к телу, щиплет на всех штырьках, и за минуту кожа краснеет в зоне всего электрода, я еще давно пытался к Ляпко приспособить Эледиа, на гвозди одевал фольгу, но она долго не держалась, а ломать жалко, чтобы соединить гвоздики, от Ляпко и так эффект замечательный, но с током еще лучше) использую обычную Эледиа, без стабилизатора тока, на 200 мкА прилично чувствуется.

Отредактировано diksonit (20.12.2023 23:11)

Подпись автора

«Даже если вас съели – у вас два выхода».

Это теоретически, как на практике так припаять к каждому штырю из 700 штук такой гребёнки?
Плата 5 на 7 см и на ней 700 штырей.
Тут их даже просто припаять и соединить просто охренеть, месяц уже паяю.

Подпись автора

Будьте здоровы и счастливы.

Здравствуйте, Олег Викторович!
Вот это Вы зря сделали. Загубили параллельным включением входной харктеристики (напряжением база-эмиттер VT1) транзистора VT1 токозадающее сопротивление R5+R6 токостабилизирующего биполярного транзистора VT2.

Входная характеристика VT1 имеет вид стабилизатора напряжения...

Да вот и это Вы совершенно зря написали.

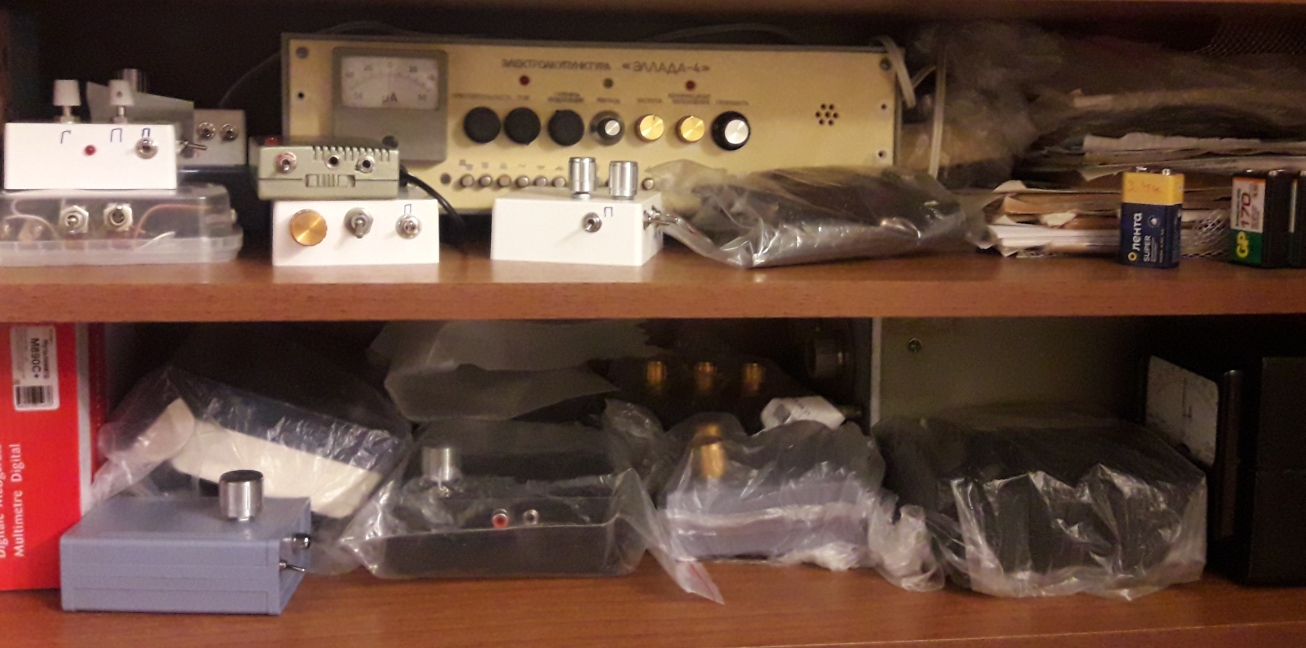

Монстр-ЭП - это такой приборный измерительный комплекс, а, по сути, испытальный стенд  для БАТочек.

И Вы мимоходом обосрали и прибор ЭЛедИА и меня ни за что...

Вот очень жаль, что Вы так низко оценили и прибор ЭЛедИА и, кроме того, и мне чуток обидно...

Отредактировано Goodil (21.12.2023 19:01)

Подпись автора

С наилучшими  пожеланиями здоровья и успехов!
Алексей

Алексей, извините меня пожалуйста, смысл был про другое.
По БАТ работать пусть даже самым супер прибором проблематично начиная от выбора точек и большим их списком.
А по зонам т.е. по Рагелю куда проще.

Подпись автора

Будьте здоровы и счастливы.

это по учебнику школьному, а учебник этот написали агенты МП, чтоб увести в сторону от истинных знаний.
