ЭЛЕКТРОПУНКТУРА Леднева - ОБСУЖДАЕМ, КРИТИКУЕМ, СПОРИМ

Сообщений 151 страница 180 из 258

151

http://sg.uploads.ru/c1xRC.jpg
Сделал ограничитель тока по схеме ГУФ Шарлатана.
Вместо постоянного сопротивления поставил переменный на 47k, так можно регулировать ток от 50 мкА до конца шкалы микроамперметра (у меня до 300 мкА).

Подпись автора

Будьте здоровы и счастливы.

+3

152

#p129446,Олег Викторович написал(а):

Сделал ограничитель тока по схеме ГУФ Шарлатана.

а какие преимущества это даёт в чём фишка

0

153

а какие преимущества это даёт в чём фишка

просто спаял и всё.  током меньше бьётся.  :writing:  ;)

0

154

#p129446,Олег Викторович написал(а):

Всё соберём, туда сюда и вернёмся рано или поздно к Леднёву.  :D

и... вытащим удалим батарейку и придём вернёмся к истинной китайской 4000-летней медицине  :)  ;)

0

155

на eledia.ru участник конференции выкладывал схему:
http://s7.uploads.ru/roj5e.png
похожий вариант предлагали ранее и здесь.

+2

156

спаять схему с батарейками без батареек  ;)  это хорошо, а чего вылечили то.

0

157

#p129447,ency написал(а):

а какие преимущества это даёт в чём фишка

Дмитрий Коновалов, г.Казань
ДОРАБОТКА АППАРАТА "ЭЛЕДИА"
http://s2.uploads.ru/NCV6Z.gif
http://s3.uploads.ru/3fYMQ.gif
Скопирую описание подобное с другой схемы выше на КП 303 который.
Другая простая доработка - это встроить в наш прибор стабилизатор тока. Он избавит от необходимости постоянно крутить рукоятку переменного сопротивления (сначала на максимум, а после "пробоя" до необходимого значения), а так же от неприятного жжения, если не успеешь вовремя убавить ток.
Теперь рукояткой переменного сопротивления мы сразу задаем значение лечебного тока. Пока не наступил "пробой", на электроды будет подаваться максимальное напряжение. При "пробое" сопротивление полевого транзистора будет автоматически увеличиваться, не допуская увеличения тока больше заданного. Стабилизатор тока, даже без конденсатора, существенно устраняет неприятные ощущения, возникающие при коммутации направления тока. Однако, для полного избавления от "укола" нужно, как и в первом случае, зашунтировать электроды конденсатором.

Т.е. руки когда заняты, нет нужды крутить сопротивление, сразу задаётся нужный ток.

#p129454,зарегистрировался написал(а):

спаять схему с батарейками без батареек это хорошо, а чего вылечили то.

А кто сказал, что это для лечения? Так, для души чего спять.
Хочу поработать с глазами, зрение на одном глазе упало.

Отредактировано Олег Викторович (05.02.2017 16:29)

Подпись автора

Будьте здоровы и счастливы.

+5

158

http://s6.uploads.ru/35M61.jpg
С схемой ограничение тока ГУФ Шарлатана нужно ещё разобраться.
Если просто в схеме Леднёва установить т.к.з. 200 мкА, на электродах 8,83 вольт.
Если ограничить ток схемой ГУФ Шарлатана, установить т.к.з. 200 мкА, на электродах 6,37 вольт.

Отредактировано Олег Викторович (05.02.2017 15:34)

Подпись автора

Будьте здоровы и счастливы.

+2

159

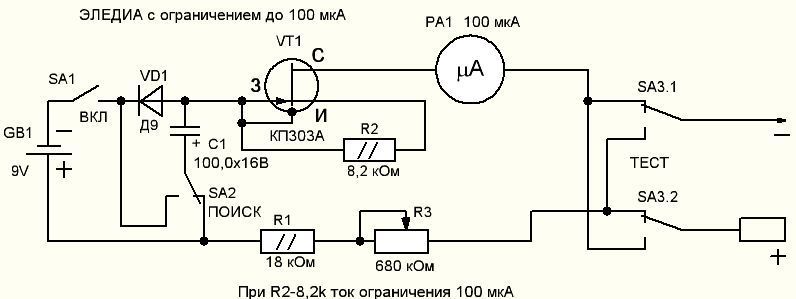

https://forumupload.ru/uploads/0001/48/78/20720-1-f.jpg
Ещё вариант.
http://sf.uploads.ru/ZBeDp.jpg
http://i31.tinypic.com/2yl4s1y.jpg
http://content.foto.mail.ru/mail/kasin1/_myphoto/i-84.jpg
http://twlwfiv.appspot.com/pribor-elekt … shema.html
А вот эту мою фотку свистнули с другого форума, это схема Фолля.
http://s5s.ru/image/shema.gif
Эта схема.

Отредактировано Олег Викторович (06.02.2017 09:47)

Подпись автора

Будьте здоровы и счастливы.

+3

160

#p129461,Олег Викторович написал(а):

С схемой ограничение тока ГУФ Шарлатана нужно ещё разобраться.
Если просто в схеме Леднёва установить т.к.з. 200 мкА, на электродах 8,83 вольт. Это по схеме ГУФ Шарлатана с ограничителем тока.
Если ограничить ток схемой ГУФ Шарлатана, установить т.к.з. 200 мкА, на электродах 6,37 вольт.

Спаял ограничитель тока на КП 303Е, при т.к.з. 200 мкА, на электродах 9.04 вольт.
Работает отлично.
При переменном сопротивление на 200k, между затвором и исток, минимальный ток 25 мкА.
Это отлично, так как для работы в режиме "Аксон 02" в первом режиме т.к.з. нужно ставить на 30-32 мкА.
Тогда у нас БАТ на выходе будет 20 мкА, это как в методе Уманской и других методах, где ток 20 мкА.
20 мкА, это уже на точке, а не т.к.з.
Оставил переменный и на 680k (у меня такой, по схеме Леднёва 470k), если что дожать до минимума если потребуется.
Потом собранные и проверенные приборы выложу в теме лучший прибор Радиста.

Отредактировано Олег Викторович (06.02.2017 13:15)

Подпись автора

Будьте здоровы и счастливы.

+2

161

#p129505,Олег Викторович написал(а):

Это отлично, так как для работы в режиме "Аксон 02" в первом режиме т.к.з. нужно ставить на 30-32 мкА.
Тогда у нас БАТ на выходе будет 20 мкА, это как в методе Уманской и других методах, где ток 20 мкА.
20 мкА, это уже на точке, а не т.к.з.
Оставил переменный и на 680k (у меня такой, по схеме Леднёва 470k), если что дожать до минимума если потребуется.

Увы, практика показала, это в стандартной схеме Леднёва так, а с этим ограничителем на КП303 сколько установил т.к.з. так и выдаёт на БАТ.
Это я про 20 мкА.
Приходится в данном случае дожимать до 20 мкА оставленным переменным на 680k.
Ограничитель тока на 25 мкА, пробивает и выдаёт 25 мкА на БАТ, потом уже переменным на 680k выставляю 20 мкА.
Можно конечно сразу при установке т.к.з. 20 мкА обоими переменными сразу установить. Только тут уже будет работать стандартная схема Леднёва с сниженным напряжением.
Ещё как вариант уже пробитая БАТ, выставляется регулировка тока на 20 мкА. Так будет максимальное напряжение при задействование второго переменного сопротивления.
Теперь я доволен.
Ранее собирал на КП 303 типа "Онега".

Отредактировано Олег Викторович (06.02.2017 12:49)

Подпись автора

Будьте здоровы и счастливы.

+2

162

http://sa.uploads.ru/zplsc.jpg
http://s0.uploads.ru/7DSHI.jpg
Ночью или вечером самая лучшая подсветка шкалы такая, светодиодным светильником.
На фото сильная засветка, а так просто шикарно.
В светильника аккумуляторы.
Осталось ещё воткнуть пару крон для пробоя. Так то я большим "ЭЛЛАДА" для пробоя пользуюсь, хотя и им полтора часа бывает приходится ждать пробоя.
http://s9.uploads.ru/WpNen.jpg
Можно вообще отдельным боксом подключать когда нужно.
Можно как кроны, так и аккумуляторы применять.

Отредактировано Олег Викторович (07.02.2017 04:15)

Подпись автора

Будьте здоровы и счастливы.

+4

163

#p129558,Олег Викторович написал(а):

Ночью или вечером самая лучшая подсветка шкалы такая, светодиодным светильником.На фото сильная засветка, а так просто шикарно.

А глаз  стал хуже видеть может как раз  из за этого светильника?

+1

164

#p129562,SA написал(а):

А глаз  стал хуже видеть может как раз  из за этого светильника?

Глаз стал хуже видеть за много лет до светильника.

Подпись автора

Будьте здоровы и счастливы.

0

165

#p129563,Олег Викторович написал(а):

Глаз стал хуже видеть

это возрастные изменения, ничего не поможет. очки подбирать только.

+1

166

#p129564,-i написал(а):

это возрастные изменения, ничего не поможет

Доктор, а может в реанимацию?
Нет голубчик, я сказал в морг, значит в морг.  :D
У нас на форуме есть пример более менее успешного лечения Леднёвым.
Будем пробовать.

Отредактировано Олег Викторович (07.02.2017 16:21)

Подпись автора

Будьте здоровы и счастливы.

+3

167

http://s8.uploads.ru/rYnIK.jpg
Сделал сейчас ещё один наконечник щупа на 5,8 мм.
Под глазами кожа очень тонкая, тонким щупом плохо водить.

Отредактировано Олег Викторович (08.02.2017 19:15)

Подпись автора

Будьте здоровы и счастливы.

+4

168

Скучно, безделие замучило, решил спаять «ЭЛЕДИА» автоматического действия.
С утра для начала спаял схему «ЭЛЕДИА» полуавтоматического действия.
Работает нормально, при указанных номиналах частота на глаз по стрелке около 2 - 3 Гц.
Т.е. раздельные уколы, реже до 1 Гц смысла нет, по мне так самое то.
R-1 - 10k
R-2 - 82k
C-1 – 5мкФ
Для схемы автоматического действия, нужно будет подбирать переменный с постоянным общее 10k и R-1 - 10k.
Если переменные наши применять, большой разброс от 8*k до 12*k.
Наши переменные ещё проверять чтоб было от 0 до 10k. Очень многие не от нуля, а от единиц k.
У меня во всяком случае такие нашлись, хоть и новые.

Отредактировано Олег Викторович (13.02.2017 09:36)

Подпись автора

Будьте здоровы и счастливы.

+2

169

Решил попробовать ниже частоту, около 1 Гц, поиграю конденсаторами.
Посмотрю по ощущениям, сравню.
Ставил постоянные конденсаторы, сейчас электролиты поставлю.

При увеличении ёмкости до 10мкФ, получается раз в секунду, но как то работает совсем по другому, не до 0, а до 10мкА опускается стрелка и на максимуме как немного замирает.
Т.е. не уколы как ранее, а укол и чуть удержание.
Возможно из за разной ёмкости, хотя там чуток, перекос.
Те ранее я очень ровные номиналы ставил.

Попробовал по разному, остановился на 5мкФ.
Самое оптимальное, хорошие уколы без задержек.

Отредактировано Олег Викторович (13.02.2017 11:02)

Подпись автора

Будьте здоровы и счастливы.

+2

170

Почти весь день ушёл подобрать оптимальную частоту.
Т.е. полное отклонение стрелки от нуля без задержки и оптимальный раздельный укол током.
Получилось 6.25 секунд за 10 движений стрелки в одном направление.
С 1;2 получился 4,7 мкФ + 2,2 мкФ, конечно одинаковых в плечах.
Лучше сразу при настройке потерять время, чем оставить как есть и это уже навсегда так и останется.  :D
Для чего вообще всё это?
1. Экономить ресурс кнопок.
2. Комфорт работы.
3. Так нужно по методу Леднёва.

Подпись автора

Будьте здоровы и счастливы.

+3

171

http://s4.uploads.ru/jnBlP.png
Схемное решение и принцип действия аппарата.
Аппарат «ЭЛЕДИА» полуавтоматического действия (рис.1) содержит источник электрического тока — Е, напряжением 9-12 вольт, выключатель Вк, мультивибратор, собранный на транзисторах Т1 и Т2, переменный резистор регулировки тока воздействия R5, микроамперметр — P, кнопочный переключатель направления тока с самовозвратом
ПНТ, опорный — ОЭ и лечебный ЛЭ электроды, переключатель рода работы — ПРР.
http://sd.uploads.ru/eEJmz.png
Рис.1 Аппарат «ЭЛЕДИА» полуавтоматического действия.
При замыкании цепи питания выключателем Вк в исходном состоянии переключатель рода работы  ПРР должен быть разомкнут. В этом случае транзистор Т1 мультивибратора отключен, а через транзистор Т2 протекает постоянный ток. При этом лечебный электрод ЛЭ находится под отрицательным потенциалом, а опорный ОЭ под положительным.
Установив движок резистора R5 примерно в среднее положение, зажимают опорный электрод в ладони одной из рук больного, а лечебный прикладывают к выбранной точке воздействия, предварительно продизенфицировав их спиртовым тампоном.
При быстром возрастании тока воздействия, что соответствует выходу потока электронов на нервные структуры, или так называемому «пробою», нажатием кнопки ПНТ на 2-3 секунды меняют его направление, сравнивая значения противоположных направлений. При этом, величину тока корректируют движком резистора R5 по ощущению приятного покалывания от фронтов изменения направления тока.
Если стрелка микроамперметра быстро сползает к нулю, то, отпустив кнопку, воздействуют на точку отрицательным потенциалом в течении 20-40 секунд. Затем проверяют снова. При равенстве токов противоположных направлений замыкают контакт переключателя рода работы ПРР и, тем самым, включив мультивибратор, переводят аппарат в режим стимуляции центральной нервной системы.
Для всех последующих точек порядок воздействия аналогичен.
Если в точке при импульсивном воздействии больной хорошо ощущает имитацию раздельных уколов, то воздействие продолжают 8-10 периодов. Если же чувствительность отсутствует, то воздействие продолжают до момента восстановления чувствительности — контрольной функции нервных структур, что особенно характерно для заболевания псориазом.
Аппарат прост в обращении и конструктивно, безопасен в действии, не допускает ошибки оператора, могущей повлечь нежелательные последствия. При использовании в стационарных и клинических условиях может управляться процедурной медицинской сестрой по рецепту точек, назначенных врачём.
Аппарат «ЭЛЕДИА» и метод лечения им страдающих функциональными заболеваниями испытаны на базе Горьковского медицинского института им. С.М.Кирова и Горьковской областной больницы им.Н.А.Семашко. Результаты испытаний показали существенные преимущества перед промышленными образцами, применяемыми в медицинской практике.
И.А.Леднев

http://se.uploads.ru/X74lq.png
Вид со стороны деталей. Синим перемычки.
http://s2.uploads.ru/rC41t.jpg
Пока на сегодня «ЭЛЕДИА» полуавтоматического действия, такая вот маленькая схема получилась.

Отредактировано Олег Викторович (13.02.2017 20:50)

Подпись автора

Будьте здоровы и счастливы.

+5

172

http://s9.uploads.ru/EVAkX.png
Предварительная трассировка платы «ЭЛЕДИА» автоматического действия.
Вид со стороны деталей.

Подпись автора

Будьте здоровы и счастливы.

+3

173

#p129980,Олег Викторович написал(а):

Почти весь день ушёл подобрать оптимальную частоту.
Т.е. полное отклонение стрелки от нуля без задержки и оптимальный раздельный укол током.
Получилось 6.25 секунд за 10 движений стрелки в одном направление.

Инструкция по использованию электрического лечебно-диагностического аппарата «ЭЛЕДИА» полуавтоматического действия.
29. С целью усиления терапевтического эффекта путём активации защитных свойств организма и предупреждения заболеваний, нейротерапевтическое воздействие целесообразно завершать рефлексотерапевтическим — изменением направления тока в каждой точке порядка 8-10 раз, или импульсным — отрицательной полярности с частотой 1-3 имульса в секунду.
30. Инфранизкие частоты импульсного воздействия выбраны исходя из тех предпосылок, что они являются граничными, при которых нормально функционирующими нервными структурами импульсы тока воспринимаются как имитация раздельных уколов, что может быть использовано в качестве дополнительного диагностического параметра.

15. Терапевтически полезным при электропунктуре является только ток отрицательного направления, который устраняет дефицит электронов проводимости нервных структур, а положительное направление тока «отсасывает» электроны в точке приложения лечебного электрода, создавая их дефицит в последующих нейронах и, следовательно, приводит к прекращению регенерации ими биоэлектрических импульсов.
16. Равенство токов противоположных направлений должно восстанавливаться только действием тока отрицательного направления, что может быть выражено правилом: «Плюс восстанавливается минусом».
17. Положительным направлением тока следует пользоваться только для диагностических целей – сравнения значений токов противоположных направлений, и не более чем 3-4 секунды при каждом сравнении.

Подпись автора

Будьте здоровы и счастливы.

+5

174

http://s9.uploads.ru/B8s2Z.jpg
http://s7.uploads.ru/K8PDI.jpg
Собрал на макете «ЭЛЕДИА» автоматического действия, работает просто супер классно, так теперь комфортно.
Попробовал поработать на лице, вообще отлично.
Полная халява, один раз отрегулировал и далее просто по точкам и всё.  https://forumupload.ru/uploads/000c/67/df/1014-2.gif
Транзистор КТ 501Д поставил.
Всё по схеме.
Осталось всё впаять в плату и в корпус.
Много лет назад всё собирался и мечтал собрать «ЭЛЕДИА» автоматического действия, мечты сбываются.
Теперь просто экономия времени, движений, полный комфорт и можно без переплюсовки (настройка на разных участках тела).
При установке на точку, после пробоя, ждём просто качание стрелки, по ней видно и по чувствительности тока состояние БАТ.
Если быстро наступило качание стрелки, асимметрия маленькая, если дольше ждём, значит асимметрия большая.
В любом случае по Леднёву до чувствительности тока.
Меньше плюса больше минуса.
В эту схему для полного комфорта вставляем ещё ограничитель тока на КП 303.
Осталось ещё пробой из 3 крон воткнуть.
Рекомендую собрать, проверено, работает. https://forumupload.ru/uploads/000c/67/df/1017-1.gif

Отредактировано Олег Викторович (14.02.2017 09:43)

Подпись автора

Будьте здоровы и счастливы.

+3

175

http://s6.uploads.ru/p6wbm.jpg
Вот и вся схема. Всё гениальное просто.

Схемное решение и принцип действия аппарата "Эледиа" автоматического действия.
Электронный лечебно-диагностический аппарат «Эледиа» предназначен для точечной диагностики функционального состояния конкретных участков нервных структур, явившихся причиной нарушения энергетического обеспечения и регуляции физиологического процесса (болезни) системы, органа или ткани; восстановления их способности регенерировать нервные импульсы (нейротерапии); стимуляции центральной нервной системы с целью усиления эффекта активации защитных свойств организма и предупреждение заболеваний (рефлексотерапии), воздействием дозированных значений постоянного и импульсного электрического тока.
Электрическая схема аппарата (рис.2) содержит:
источник постоянного тока – Е; выключатель – Вк; модулятор, выполненный на транзисторе Т2; цепь регулировки и контроля тока воздействия, состоящую из переменного резистора R7 и микроамперметра Р; кнопочный переключатель направления тока – ПНТ с самовозвратом; лечебный – ЛЭ и опорный ОЭ электроды, резистивный делитель напряжения R4 –R5, образующий с регулировочным резистором тока воздействия R7 и омическим сопротивлением нервных структур больного – Rx, включённого между лечебным – ЛЭ и опорным – ОЭ электродами, мостовую схему; схему сравнения напряжений, выполненную на транзисторе – Т3, включённую в диагональ мостовой схемы; конденсатор сглаживающий – С3; усилитель-контактор на транзисторе – Т4, включенного в базовую цепь транзистора – Т1 мультивибратора – МВ.
http://s4.uploads.ru/jnBlP.png
В исходном состоянии движок балансировочного резистора R5 должен находиться в верхнем (по схеме) положении под потенциалом плюсовой шины питания. В этом случае на входе усилителя – транзистора Т4 сигнал отсутствует, транзистор закрыт, базовая цепь транзистора Т1 мультивибратора МВ разомкнута – транзистор Т1 закрыт, а Т2 находится в токовом режиме, запитывая цепи регулировки тока воздействия и резистивного делителя напряжения.
После зажатия опорного электрода ОЭ в ладони руки и приложения лечебного электрода ЛЭ к выбранной точке воздействия тела больного, движок резистора R7 устанавливают примерно в среднее положение. По микроамперметру – Р наблюдают за величиной проходящего по цепи тока. При быстром его возрастании, т.е. достижении фазы «пробоя» – выхода потока электронов на нервные структуры, периодически через 20-30 секунд нажатием кнопки ПНТ меняют направление тока, сравнивая величины их противоположных направлений. При этом величину тока воздействия корректируют по ощущению приятного покалывания от действия фронтов изменения его направления.
При достижении равенства токов противоположных направлений движком переменного резистора R5 осуществляют балансировку мостовой схемы, добиваясь равенства потенциалов на эмиттере и базе транзистора Т3. При выполнении этого условия через транзистор потечёт ток, который, будучи усилен транзистором Т4, замкнёт базовую цепь транзистора Т1 и тем самым переключит работу мультивибратора МВ в режим генерации импульсов. Транзистор Т2 будет выполнять функцию модулятора, а сам аппарат будет переключён из режима нейротерапии в режим стимуляции центральной нервной системы, т.е. в режим рефлексотерапии. На этом подготовка аппарата к работе (юстировка) заканчивается.
Во всех последующих точках воздействия все операции, а именно: непрерывная точечная диагностика функционального состояния нервных структур, нейротерапевтическое воздействие и стимуляция центральной нервной системы, аппарат осуществляет автоматически. Время окончания воздействия на точку определяется наличием или восстановлением чувствительности (контрольной функции нервных структур) к импульсу тока в точке воздействия.
Кроме автоматического, аппарат допускает раздельную работу в режимах воздействия токами отрицательной полярности как постоянным, так и импульсным. При работе в режиме воздействия постоянным током переменный резистор балансировки R5 должен быть выведен до отказа, а для переключения в режим воздействия импульсным током необходимо замкнуть контакт переключателя рода работы – ПРР.

Транзистора ГТ 115 у меня и в магазине нет, заменил на КТ 501Д.
Есть конечно и другая его замена.
Частоту подбирайте очень тщательно, возьмите головку типа как у меня на фото (можно взять от старого магнитофона, индикатор записи), тогда видно ход стрелки от 0.
Если другую большую брать, там качать будет 20-30 мкА, а не полный ход.
Ещё должно быть без задержки стрелки, просто плавных ход туда, обратно и от нуля до заданного тока.
Частота от 1 до 3 Гц, у меня около 1,6 Гц.

И зачем вам "ЭЛЛАДА – 7" или иные, если всё что нужно по методу Леднёва куда проще и дешевле?
"ЭЛЛАДА – 7", схема поиска очень плохая по сравнению с теми, что я собрал в соответствующей теме.
Если только для пробоя, хотя и с ним я пробивал точку 1 час 36 минут, можно проще отдельно собрать пробой.

Отредактировано Олег Викторович (14.02.2017 13:17)

Подпись автора

Будьте здоровы и счастливы.

+3

176

http://s6.uploads.ru/APtMh.jpg
Возникла необходимость в компактном, но комфортном для работы небольшого прибора Леднёва с поиском ГУФ Шарлатана.
Микроамперметр взял на 50 мкА (шунтирован будет на 60 мкА, там шкала уже есть 20, 40, 60 мкА. Предварительно работа как по Уманской на 20 мкА) будет с переключением на 150 мкА, тоже шкала уже есть.
Есть маленьких габаритов микроамперметр на 150 мкА, но уже у меня зрение не то.
Схема будет с ограничением тока на КП303Е, плюс схема поиска.

Выкладываю для новичков, может кто захочет сам собрать так.

Подпись автора

Будьте здоровы и счастливы.

+5

177

http://s5.uploads.ru/5nzjU.jpg
http://s1.uploads.ru/7Mv0j.jpg
В своё время в Екатеринбурге покупал корпус сразу под крону.
Вот такой получился прибор, пока ещё без поиска, с ограничителем тока на КП303Е.
Поиск чуть позже спаяю.
С переключением на две шкалы 50 и 150 мкА.
Будет возможность подключать внешний блок питания из 3 крон для пробоя.
Если места хватит, можно и автоматический Леднёва воткнуть.

Отредактировано Олег Викторович (02.03.2017 14:18)

Подпись автора

Будьте здоровы и счастливы.

+3

178

http://se.uploads.ru/pJ8xr.jpg
Спаял поиск к этому прибору, автоматического действия тоже место есть воткнуть.
Это удобно всё в одном корпусе если кому делать, если для себя, то всё лучше отдельно делать для переключения ногой.

Подпись автора

Будьте здоровы и счастливы.

+3

179

http://sa.uploads.ru/sbckN.jpg
Теперь с поиском, осталось воткнуть автоматического действия и ещё потом дополнительное подключение двух крон в отдельном корпусе для пробоя.

Подпись автора

Будьте здоровы и счастливы.

+3

180

http://s9.uploads.ru/jQ5yd.jpg
По Уманской очень удобно да и вообще таким электродом из ШР.
Поиск, далее как обычно.
Поставил в зону БАТ, чуть сместил, загорелся светодиод, очень комфортно и быстро.

Отредактировано Олег Викторович (06.03.2017 09:02)

Подпись автора

Будьте здоровы и счастливы.

+4


Вы здесь » Биорезонансные технологии » Электропунктура Леднева » ЭЛЕКТРОПУНКТУРА Леднева - ОБСУЖДАЕМ, КРИТИКУЕМ, СПОРИМ
