Здравствуйте КВАГУФ Goodil !
У моего сына тоже года два назад перестал включаться монитор. И я тоже поменял вздутые конденсаторы. И тоже помогло.
А в стиралке конденсаторы не вздулись, и, чтобы не оборвать ручьи, я не стал конденсатор выпаивать, а напаял свои в параллель.
Что касается керамического конденсатора, - в наших изделиях мы закладываем всё, как Вы написали: «…в параллель ему ещё и керамический конденсатор на 0,1 мкФ. Ну и на каждую микросхему на выводы питания этот керамический в 0,1 мкФ тоже ...».
В стиралке меня смутило, что на плате силового управления я не нашёл электролита по питанию микроконтроллера – только чип-конденсатор «керамика» рядом с микросхемой.

Удачи!!!

на соседней ветке про приготовления серебряной воды делали мешалку жидкости, и в частности вспоминали шаговые моторы -ну так для творчества просто заняться       вот для абы заняться , и можно что-то даже сделать.
наши китайские друзья мировая фабрика предлагают такой вариант (это самый популярный) :

вот тестовый скетч для ардуины , просто попробовать :
нормально всё работает

// Установка выводов
const int dirPin = 2;
const int stepPin = 3;
const int stepsPerRevolution = 1600; // шаги, NEMA17 200шаг/оборот

void setup()
{
  // контакты как выходы
  pinMode(stepPin, OUTPUT);
  pinMode(dirPin, OUTPUT);
}
void loop()
{
     delay(2000); // старт, задержка
  // установка направления вращения мотора по часовой стрелке
  digitalWrite(dirPin, HIGH);

  // "медленное" вращение мотора
  for(int x = 0; x < stepsPerRevolution; x++)
  {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(3000);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(3000);
  }
  delay(1000); // Ждем секунду

  // направления вращения против часовой стрелки
  digitalWrite(dirPin, LOW);

  // скорость выше
  for(int x = 0; x < stepsPerRevolution; x++)
  {
    digitalWrite(stepPin, HIGH);
    delayMicroseconds(750);
    digitalWrite(stepPin, LOW);
    delayMicroseconds(750);
  }
  delay(3000); // пауза, останов
}

дальше всё можно найти по ключевым словам на сайтах форумах радиолюбителей. ничего сложного, всё уже давно сделали.

Сборник замены разъёмов micro-USB планшетов и смартфонов. Типичные случаи

https://youtu.be/o2F2W1b6bSQ

можно и так, и так . там всё правильно, написано ведь "для абы заняться"
и так, и так: конечно если конкретный вариант - можно сделать простенький ШИМ с ручкой потенциометром и моторчик.
"Ардуины жизни"  -дают гибкость, некий универсализм применения, позволяют применить разные решения  без существенных переделок, а сейчас таким решениям отдают предпочтения. например это необходимо студенту технического учебного заведения - от этого будет зависеть его заработная плата после испытательного срока по месту работы, или он будет заниматься работой с конструкторским уклоном, или будет просто заниматься рутинно технической работой, это тоже всё работа конечно -но деньги разные, и с конструкторским уклоном -больше возможностей открывается по жизни, и появляется независимость, и выбор. и конечно лучше знать и то, и то, уметь сделать и так, и так .

Отредактировано дядя Zo (02.08.2021 10:35)

ПРОСТОЙ  аппарат для контактной сварки
..и ещё можно куда-нибудь приспособить прикрутить

____________https://youtu.be/L7-svwiXQII

На мешалку мощность мизерная нужна практичней микромотор с редуктором можно через таймер запитать 1.5-3в и не шумит.

ВАГУФ, в моем мультиметре сгорел предохранитель на 250 мА. В магазинах таких не нашли. И теперь токи мерить мультиметр не может...

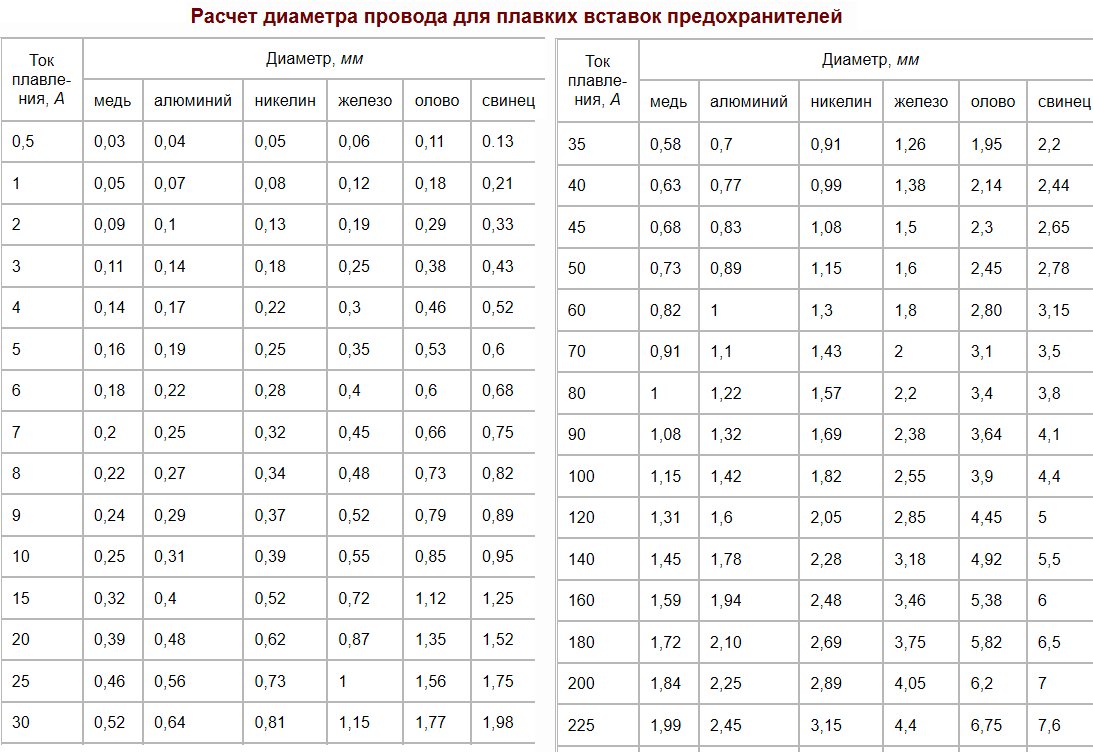

Как бы сделать жучок на такой малый ток? В Вашей таблице такого варианта нет.

Подпись автора

Если невозможно, но ГУФу очень хочется, то возможно все что угодно!

я думаю в таблице нет по причине - проводок получается уш дюже тонюсенький, с ним сложно заниматься, это-ж таблица для кустарно любительского метода.
как такой сделать , наверное проще поискать купить, или .. забить     -радиолюбительские предохранители тонкие проволочки это одна жилка из многожильного монтажный МГТФ .  или если дело принципа, самостоятельно изготовить - фотография "сечения, профиля" на фольгу и протравление -как микросхемы делают , но это сильно интересом нужно загореться

Отредактировано пользователей: 4000 (08.02.2022 22:31)

Тестер цифровой?

Отредактировано dgorg (09.02.2022 20:51)

На днях, читая ветку про МегаИбн, наткнулся на схему: Делаем себе МегаИБН - 2
И подумал, что можно сделать проще.

Конденсаторами С1 и С2 можно подстроить частоту в небольших пределах. В эти выходные смакетирую и проверю, если время будет.

Если нужна точность в измерениях, то советую собрать или приобрести измерительный прибор ESR LCF m63 V3.4a. Измеряет ESR, емкость электролитических и неэлектролитических конденсаторов, индуктивность, частоты до 50 МГц. С его помощью было восстановлено довольно много различных устройств.

Короче, получилось, что частота подсьраивается в пределах 32760--32770. Может на печатной плате будет больше, т.к. на макетке еще соединительные провода имеют приличную ёмкость. Таким образом, на выходе получаем 0,03124 -- 0,0312528 Гц.
Вобще-то кварц ещё советских времён, поэтому он может и плохо тянется. Нынешние китайские должны, по идее, лучше тянуться.

Отредактировано Велемир (02.04.2022 19:49)

А какой смысл в редукторе, я снижаю напряжение, крутит медленно.
http://samlib.ru/m/makeew_l_a/1605.shtml

Платформа для магнитов. Материал: сталь мягкая, СТ-3.
В принципе можно платформу изготовить немагнитную, из пластика, но напряженность магнитного поля с рабочей стороны уменьшится на 20%. Стальная платформа закорачивает магн. силовые линии с тыльной стороны, получается как бы 4 подковообразных магнита с полюсами, направленными в рабочую сторону.
Диск подходящий есть в флоппи привода

На платформе можно разместить 4 дисковых магнита, но делать этого не стОит, будет даже чуть хуже. Это долго объяснять, просто поверьте мне, я пробовал.
У меня при таких магнитах получается 4 полюса попеременно, придётся простые ставить.

расположил магниты так, больше рабочая зона.
Неодимовых магнитов у меня нет, только такие, дольше крутить и наверно будет нормально.

Как видно у простых приборов не такая мощность.

Отредактировано Олег Викторович (24.06.2022 10:41)

Подпись автора

Будьте здоровы и счастливы.
