Устройство для поиска и воздействия на биологически активные точки.

Поделиться6111.12.2024 11:15

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

Подключил на 240К и другие резисторы, частота и амплитуда как была без изменений.
Только на БАТ при малом токе можно посмотреть.
Сейчас снижу ток и будет видно.

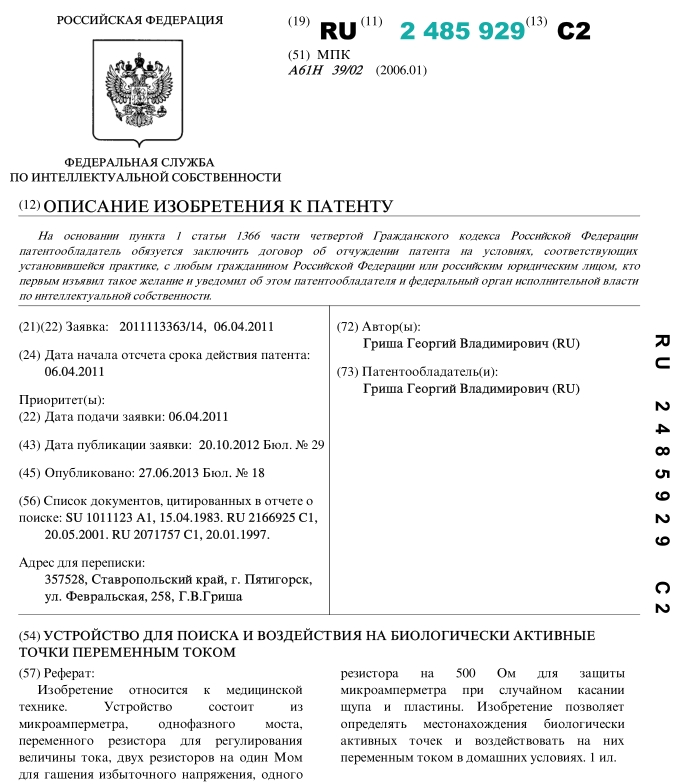

Частота стоит стабильно, симметрия отличная и 100 Гц как у того врача с патента.
Напряжение плюс и минус можно отрегулировать на блоке двухполярного питания.
Да там чуток, потом поправлю.
Только нужно снизить ток.
А для нормальной видимой асимметрии на микроамперметре ток нужно до 40 мкА и частота 0,5 Гц.

Отредактировано Олег Викторович (11.12.2024 11:27)

Подпись автора: Будьте здоровы и счастливы.

0

Поделиться6211.12.2024 11:35

Автор: Georgij
Почётный ветеран
Зарегистрирован: 03.07.2018
Откуда:
Пол: Мужской
Сообщений: 1085
Уважение: +1163
Позитив: +559
Приглашений: 0
Провел на форуме:
2 месяца 5 дней
Последний визит:
Вчера 17:00

#p223491,Олег Викторович написал(а):

..частота 0,5 Гц...

при такой частоте не возможно адекватно замерить ток микроамперметром (инерционность )--только по осциллографу( если не врёт входной делитель ). .

0

Поделиться6311.12.2024 11:39

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

У меня собран такой только там прямоугольный и всё отлично показывает.
Да это так, там стрелка при высокой частоте просто будет в плюсе или в минусе и двигаться к нулю, т.е. восстанавливаться.
Я вот замерял, много БАТ в плюсе, поэтому переменный выравнивает.

Подпись автора: Будьте здоровы и счастливы.

0

Поделиться6411.12.2024 11:47

Автор: Georgij
Почётный ветеран
Зарегистрирован: 03.07.2018
Откуда:
Пол: Мужской
Сообщений: 1085
Уважение: +1163
Позитив: +559
Приглашений: 0
Провел на форуме:
2 месяца 5 дней
Последний визит:
Вчера 17:00

#p223493,Олег Викторович написал(а):

У меня собран такой только там прямоугольный и всё отлично показывает.
Да это так, там стрелка при высокой частоте просто будет в плюсе или в минусе и двигаться к нулю, т.е. восстанавливаться.
Я вот замерял, много БАТ в плюсе, поэтому переменный выравнивает.

o.O
"....там стрелка при высокой частоте просто будет в плюсе или в минусе .."
прямоугольный...в плюсе ... минусе..
Как ?????
зы. Вопрос снимаю ,т.к. это не для среднего ума ( у меня как раз такой ---не пойму).

Отредактировано Georgij (11.12.2024 12:02)

0

Поделиться6511.12.2024 12:10

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

Снизил частоту до 13 Гц, на БАТ всё работает отлично.
Так, кое что доделать.

Отредактировано Олег Викторович (11.12.2024 12:11)

Подпись автора: Будьте здоровы и счастливы.

+1

Поделиться6611.12.2024 12:29

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

#p223494,Georgij написал(а):

"....там стрелка при высокой частоте просто будет в плюсе или в минусе .."
прямоугольный...в плюсе ... минусе..
Как ?????
зы. Вопрос снимаю ,т.к. это не для среднего ума ( у меня как раз такой ---не пойму).

Микроамперметр с нулём посередине +-50 мкА
Импульс биполярный.
БАТ всегда находится в плюсе или в минусе относительно нуля.
Стрелка качается соответственно в плюсе или в минусе от состояния БАТ.
По мере выравнивания БАТ стрелка качается уже равномерно в плюсе и в минусе.
Т.е. к примеру минус 20 мкА и плюс 20 мкА при очень низкой частоте генератора.
Если частота 100 Гц, то там в плюсе или в минусе и идёт к нулю.

Отредактировано Олег Викторович (11.12.2024 13:12)

Подпись автора: Будьте здоровы и счастливы.

0

Поделиться6711.12.2024 13:06

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

#p223494,Georgij написал(а):

прямоугольный...в плюсе ... минусе..

Биполярный.

Подпись автора: Будьте здоровы и счастливы.

+1

Поделиться6811.12.2024 13:07

Автор: Ol55
Активный участник
Зарегистрирован: 05.06.2013
Откуда: Ростовская обл.
Пол: Мужской
Сообщений: 141
Уважение: +111
Позитив: +338
Приглашений: 0
Провел на форуме:
1 месяц 9 дней
Последний визит:
Вчера 17:24

Олег Викторович, Вам нужен стабильный ток 500мка, или это ток к.з.?
Как Вы меряете переменный ток на этих частотах?

0

Поделиться6911.12.2024 13:11

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

Мультиметром при выставление на нём переменный ток.
На микроамперметре ток на БАТ существенно ниже, около 15 мкА на тонкой коже у глаз.
Когда ток пульсирует в БАТ, вспышки в глазах.

#p223498,Ol55 написал(а):

Вам нужен стабильный ток 500мка, или это ток к.з.?

Ток к.з.

Отредактировано Олег Викторович (11.12.2024 13:14)

Подпись автора: Будьте здоровы и счастливы.

0

Поделиться7011.12.2024 13:28

Автор: Ol55
Активный участник
Зарегистрирован: 05.06.2013
Откуда: Ростовская обл.
Пол: Мужской
Сообщений: 141
Уважение: +111
Позитив: +338
Приглашений: 0
Провел на форуме:
1 месяц 9 дней
Последний визит:
Вчера 17:24

#p223499,Олег Викторович написал(а):

Мультиметром при выставление на нём переменный ток.
На микроамперметре ток на БАТ существенно ниже, около 15 мкА на тонкой коже у глаз.
Когда ток пульсирует в БАТ, вспышки в глазах.
Ol55 написал(а):
Вам нужен стабильный ток 500мка, или это ток к.з.?
Ток к.з.

Вообще это издевательство над прибором.
По току на разных частотах. На выходе генератора установит 3 резистора и для каждой частоты подобрать их сопротивление, этим обеспечить единый ток кз.
Объединить генератор с Эледией, периодически контролировать разбаланс по плюс-минус.

+2

Поделиться7111.12.2024 14:07

Автор: Ol55
Активный участник
Зарегистрирован: 05.06.2013
Откуда: Ростовская обл.
Пол: Мужской
Сообщений: 141
Уважение: +111
Позитив: +338
Приглашений: 0
Провел на форуме:
1 месяц 9 дней
Последний визит:
Вчера 17:24

#p223500,Ol55 написал(а):

Олег Викторович написал(а):
Мультиметром при выставление на нём переменный ток.
На микроамперметре ток на БАТ существенно ниже, около 15 мкА на тонкой коже у глаз.
Когда ток пульсирует в БАТ, вспышки в глазах.
Ol55 написал(а):
Вам нужен стабильный ток 500мка, или это ток к.з.?
Ток к.з.
Вообще это издевательство над прибором.
По току на разных частотах. На выходе генератора установит 3 резистора и для каждой частоты подобрать их сопротивление, этим обеспечить единый ток кз.
Объединить генератор с Эледией, периодически контролировать разбаланс по плюс-минус.

По моему такой режим используется в приборе Луч-1, но там пеключение автоматически.

+2

Поделиться7212.12.2024 07:49

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

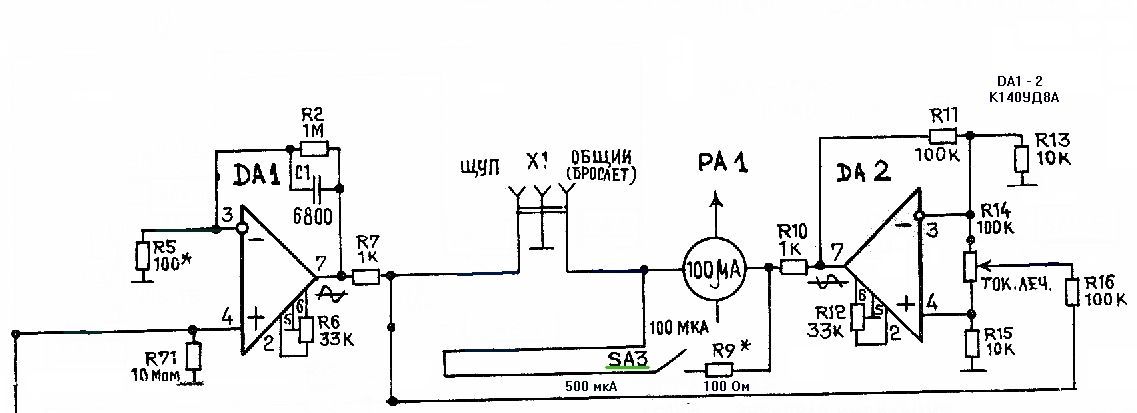

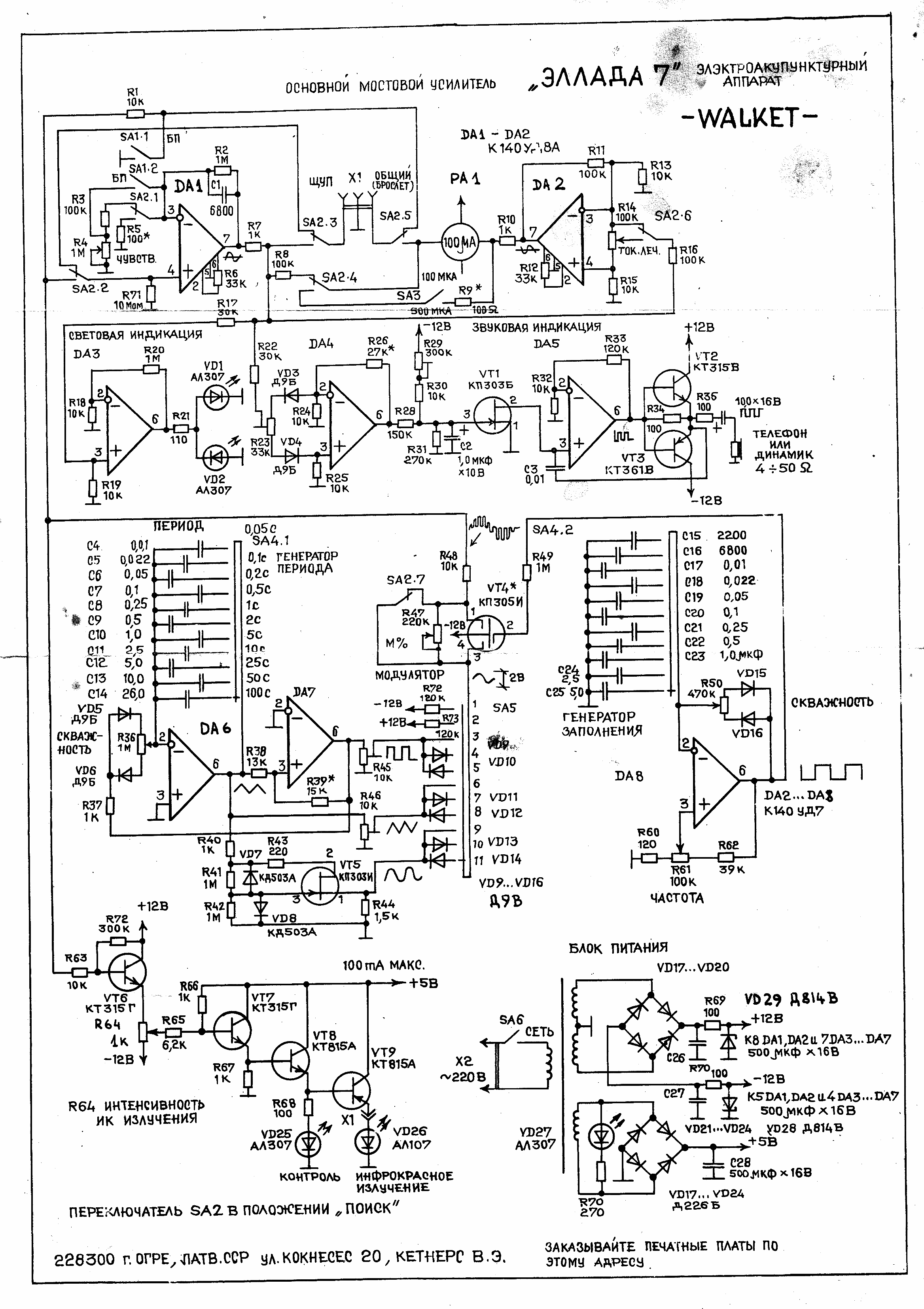

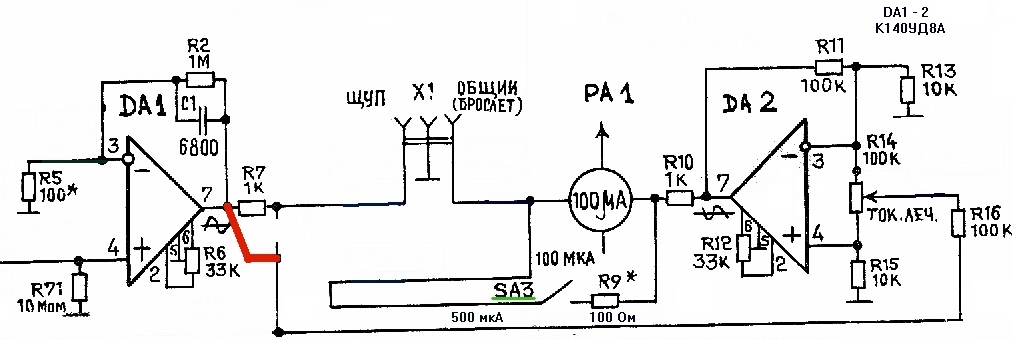

С описания «ЭЛЛАДА-7»
Удобно для поиска использовать автоматическое переключение полярности.
Выбирают время переключения генератора периода около 0.5 сек, и убирают глубину модуляции до нуля.
В таком режиме периодически меняется на общем электроде напряжение от плюса к минусу, а по отклонению стрелки PAI можно судить о состоянии точки.

Подпись автора: Будьте здоровы и счастливы.

0

Поделиться7312.12.2024 17:56

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

Немного потерпите, создам супер пупер схему.
Т.е. будет как ЭЛЛАДА 7, но там будет только синусоидальный биполярный, разной полярности и плюс минус постоянного.
Т.е. минимум, но главное будет синусоидальный, то что отсутствует в приборе ЛУЧ.
Всего 2 микросхемы.

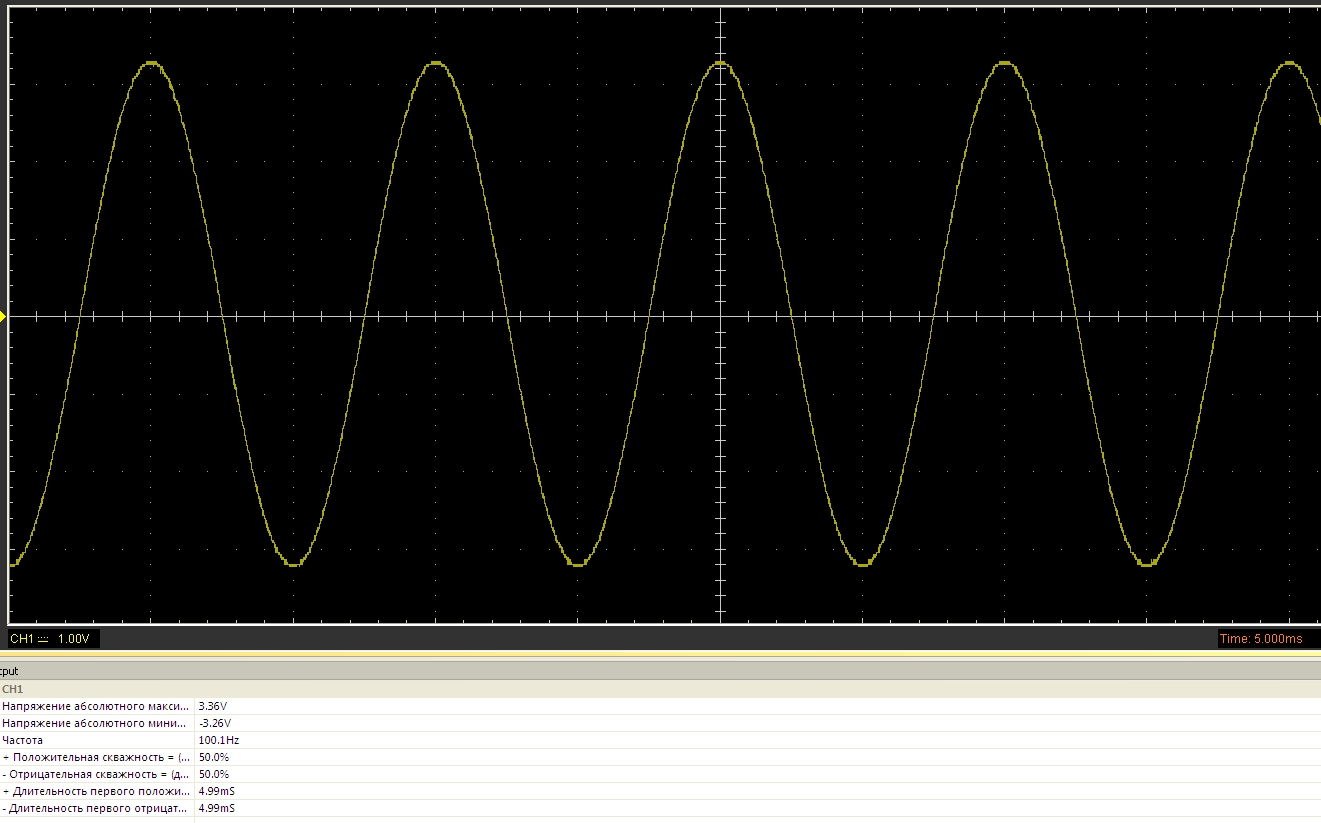

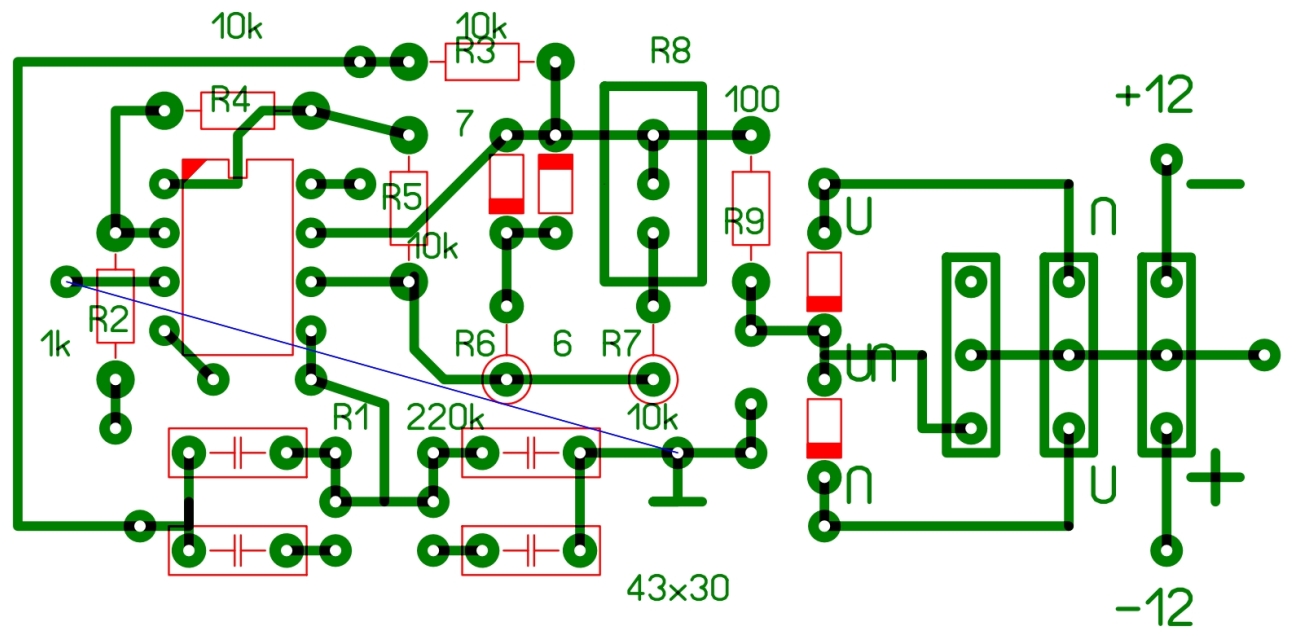

Схема генератора синусоидального уже есть, работает отлично, минимум деталей.

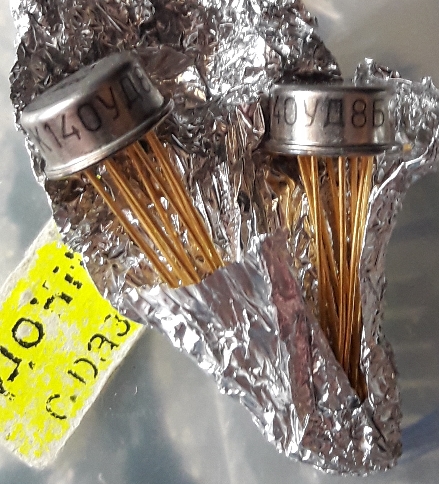

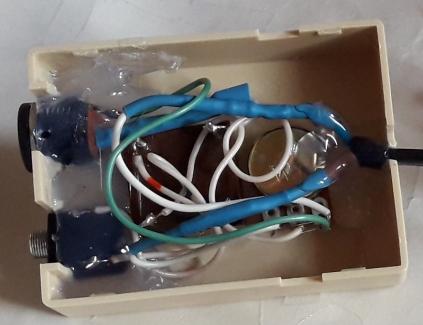

Генератор собран на TL82, а усилитель должен быть на КР140УД8, но таких уже давно нет, вот думаю чем заменить УД608 или 1208.
Т.е. то что есть в наличие.

Подпись автора: Будьте здоровы и счастливы.

0

Поделиться7413.12.2024 04:15

Автор: Олег Викторович
Почётный ветеран
Зарегистрирован: 27.06.2011
Сообщений: 12439
Уважение: +9205
Позитив: +5334
Приглашений: 0
Провел на форуме:
5 месяцев 4 дня
Последний визит:
25.12.2024 23:22

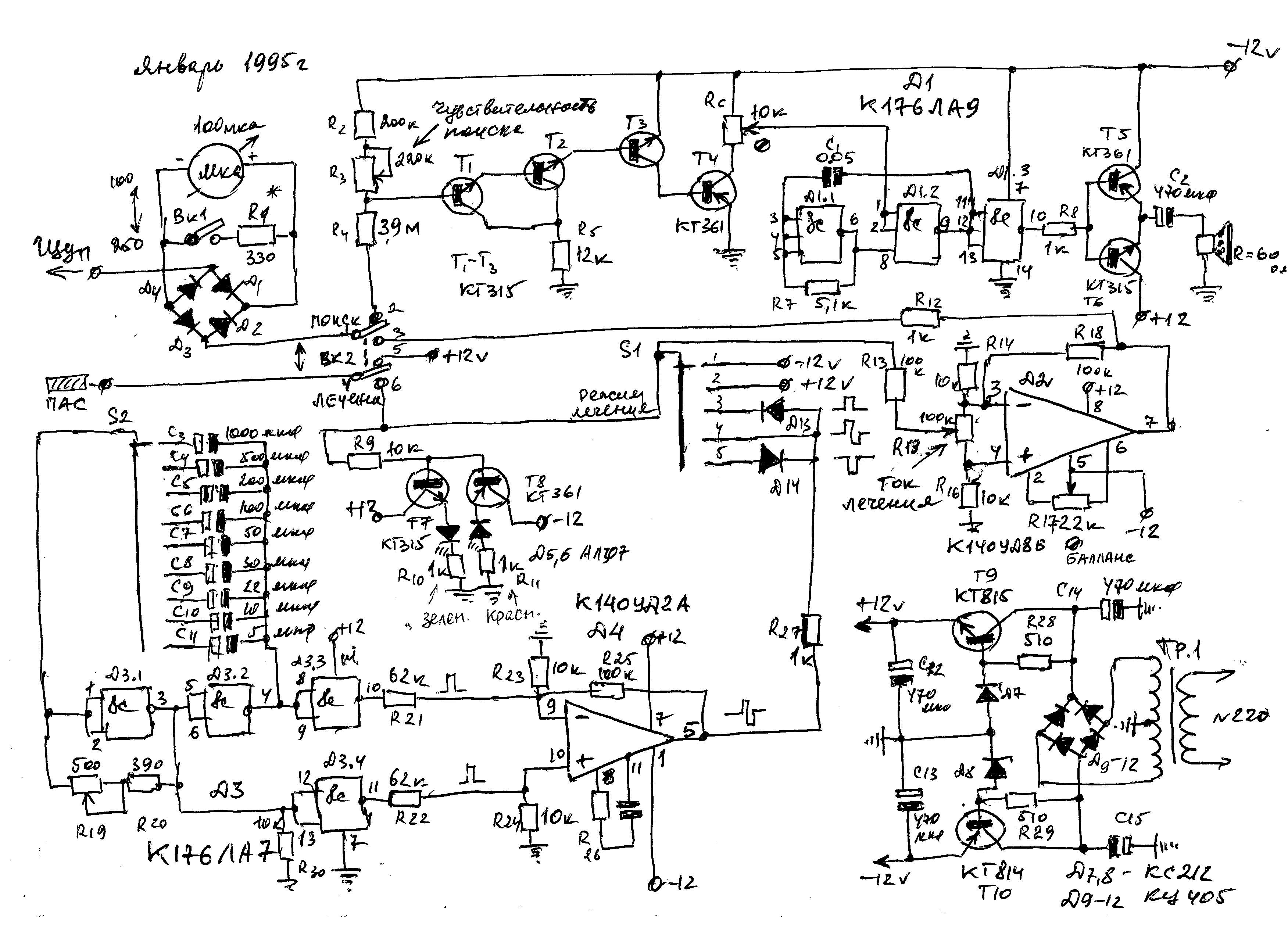

А вот и схема подходящая.
Проблема только в том, что диодный мост для микроамперметра искажает форму сигнала.
Сам смысл как ранее писал, упростить схему начиная с блока питания и только синусоидальный и постоянный.
У меня есть ЭЛЛАДА-4 полный геморрой с таким прибором работать с его таким переключением.
Синусоидального у него нет хоть и должен быть.
