#p223334,Олег Викторович написал(а):

https://radiohome.ru/_nw/1/75882455.gif
Управляемый и регулируемый генератор синуса на микросхеме TL494
http://radiohome.ru/news/upravljaemyj_i … -08-25-105
Интересно, там точно синусоидальный на выходе.

тут и осциллки на выходах есть..
в задающих генераторах импульсн. БП  применяется.
https://vprl.ru/publ/tekhnologii/nachin … j953490602
синуса там нет, походу....

+1

32

Эта микросхема применялась в катушках Мишкина с авторезонансом, а там синусоидальный в той методике.
Много лет назад встречал.
Микросхемы эти у меня есть, да очередь большая до них приоритетных схем.
Сейчас довожу до ума микроамперметр под БИОРС.
Уже осталось перепаять пару проводов и будет полный ГУТ.
Просто в БИОРС приходится под синус каждую частоту подгонять.
Хотя там можно сохранять и собрать полный набор нужных частот.
Пробовал вывести с БИОРС на комп на виртуальный осциллограф для отказа от микроамперметра место только занимает, увы.
А так было удобно на компе на мониторе всё.

Подпись автора

Будьте здоровы и счастливы.

0

33

С авторезонансом вот :
https://i124.fastpic.org/big/2024/1206/ … 155728.png
вот генератор синуса для КМ
https://i124.fastpic.org/big/2024/1206/ … bcf488.png

+1

34

ХР2206 у меня был, собирал генератор, да потерялось при переезде.

Подпись автора

Будьте здоровы и счастливы.

0

35

И что показал микроамперметр, нет синусоидального сигнала при выставление биполярного в программе.
Или положительный или отрицательный.
Вот вам и БИОРС.
Попробую ещё на старой версии программы, но мало вероятно.

Задам вопрос в ВК разработчику.

Подпись автора

Будьте здоровы и счастливы.

0

36

три генератора в одном.
https://i124.fastpic.org/big/2024/1206/ … 10d74d.png
ещё
https://i124.fastpic.org/big/2024/1206/ … 06259f.png

Отредактировано Georgij (06.12.2024 15:03)

+1

37

Спасибо.
Где вы такой хост для картинок взяли, там жуть реклама переход задолбаться можно просмотреть.
Я у нас стандартно на форуме загружаю.

Подпись автора

Будьте здоровы и счастливы.

0

38

#p223346,Олег Викторович написал(а):

Задам вопрос в ВК разработчику.

ответ получил, синусоидального гармоничного как я хочу нет.

Подпись автора

Будьте здоровы и счастливы.

0

39

#p223351,Олег Викторович написал(а):

Спасибо.
Где вы такой хост для картинок взяли, там жуть реклама переход задолбаться можно просмотреть.
Я у нас стандартно на форуме загружаю.

вот, в Яндексе..
https://yandex.ru/images/search?lr=9&serp_list_type=all&source=serp&text= .
https://fastpic.org/view/124/2024/1206/ … c.png.html
вот от рекламы
https://i124.fastpic.org/big/2024/1206/ … 85c7c2.png

Отредактировано Georgij (06.12.2024 15:46)

+1

40

Спасибо.
Смысл в том, что нужно оптимальный собрать синусоидальный с возможность регулировать ток до 300 мкА.
Того автора патента применять конечно можно, но там пульсирует и не совсем чистый гармоничный.
Ранее я пытался собрать схемы синусоидальные по Берсенёву, сам импульс кривой и т.д.
Где то лежит, в принципе можно там 100 Гц оптимально вытянуть по симметрии.

https://i.pinimg.com/736x/b2/17/71/b21771ef4a56a58058efce47634fb5a8.jpg

В место диодов светодиоды ставили.

https://img.radiokot.ru/files/27836/medium/h3odq7ny5.GIF
От Котофеев

https://libr.aues.kz/facultet/frts/kaf_rt/9/umm/rt_1.files/image024.jpg
https://libr.aues.kz/facultet/frts/kaf_rt/9/umm/rt_1.files/image009.jpg
Генератор гармонического сигнала с регулировкой частоты
https://libr.aues.kz/facultet/frts/kaf_ … m/rt_1.htm

Отредактировано Олег Викторович (06.12.2024 16:36)

Подпись автора

Будьте здоровы и счастливы.

0

41

#p223352,Олег Викторович написал(а):

ответ получил, синусоидального гармоничного как я хочу нет.

А синуса там не может быть в принципе. Выход высокоомный, а сопротивление шкуры комплексное, при достаточно сильно отличающейся ёмкости.
Хотя, если развлечься - это да )

Подпись автора

http://covid19.mybb.ru/

0

42

#p223407,Викторович написал(а):

А синуса там не может быть в принципе. Выход высокоомный, а сопротивление шкуры комплексное, при достаточно сильно отличающейся ёмкости.
Хотя, если развлечься - это да )

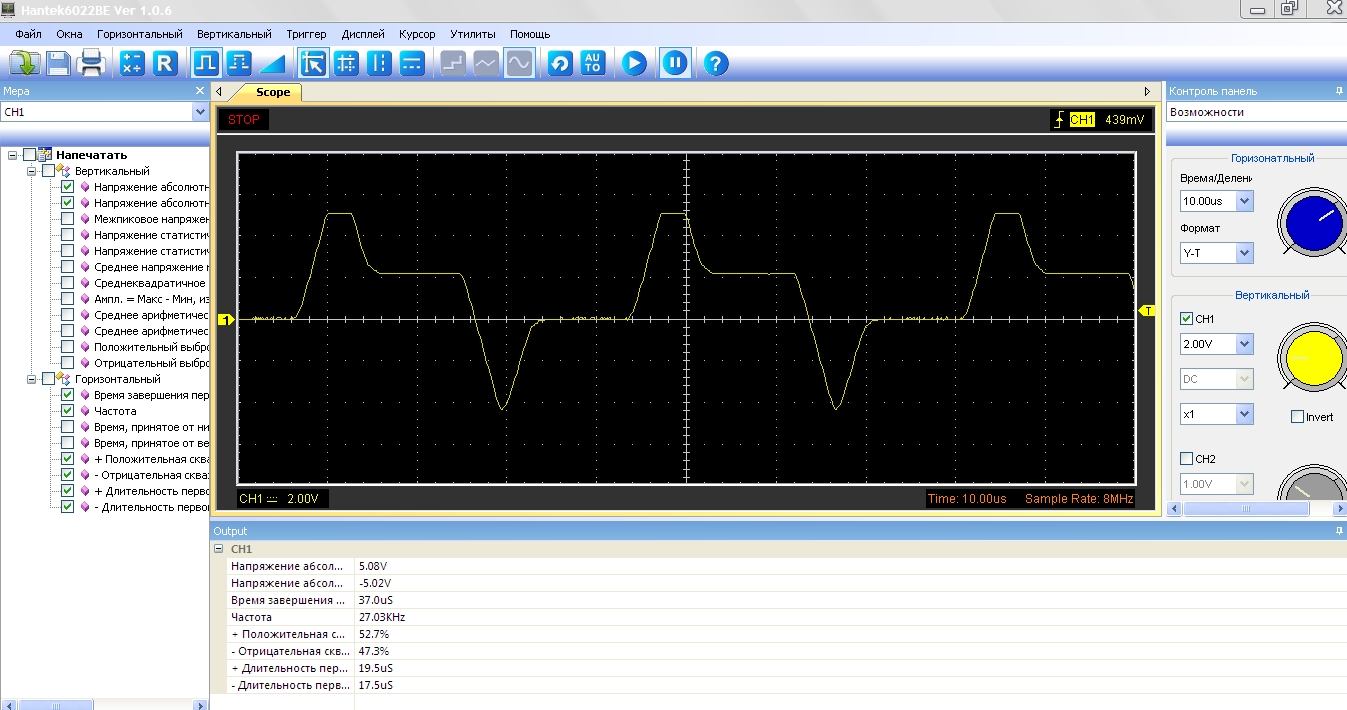

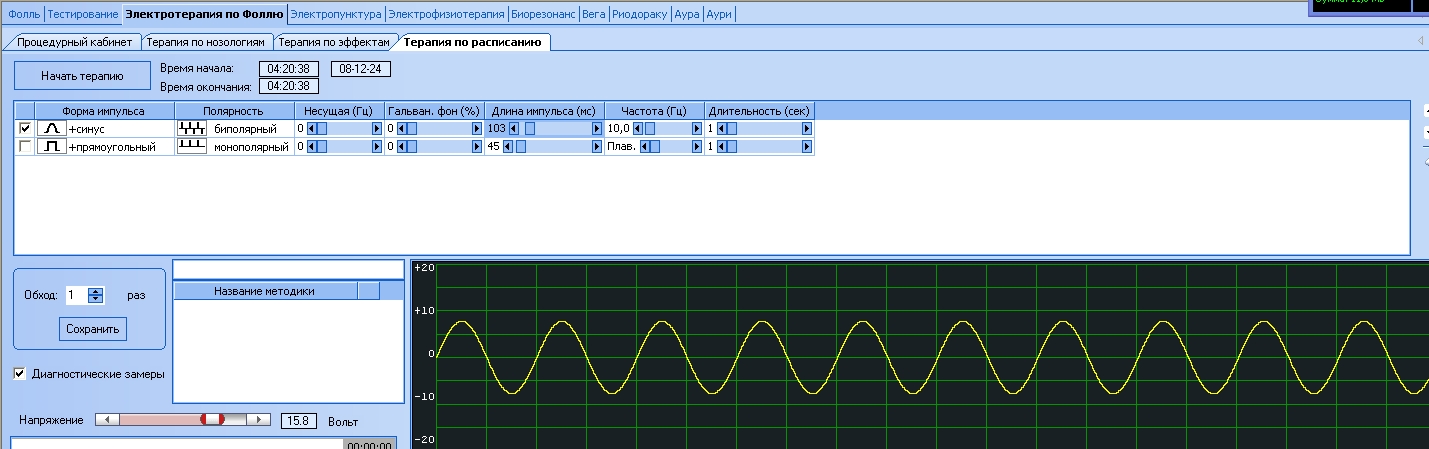

https://forumupload.ru/uploads/0001/48/78/2003/663612.jpg
а выдало так синусоидальный.
https://forumupload.ru/uploads/0001/48/78/2003/746604.jpg

Зачем тогда морочат людям голову, на рисунке то у них в программе показан вид сигнала.
Вот такой я и хотел увидеть на осциллографе.

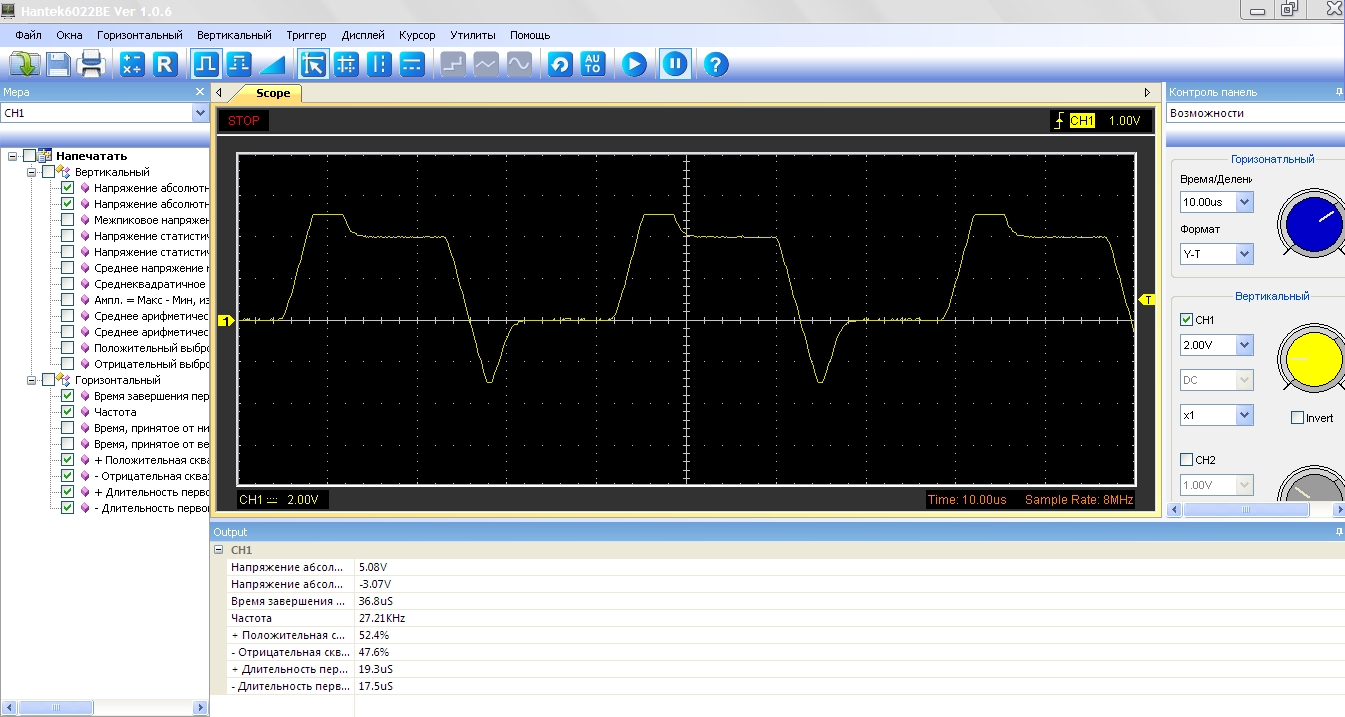

https://forumupload.ru/uploads/0001/48/78/2003/735813.jpg

А если прямоугольный то прямоугольный, а не хрень полнейшую.
У меня в приборе для электропунктуры ЭЛЛАДА-4 нормальный прямоугольник, а тут хрень.
Можно выставлять в программе любую частоту, а она всегда одинаковая на осциллографе.

Короче полнейшая муть.
Вот на приборе БИОМЕДИС всё как надо и частота как выставляется и форма сигнала.
Но всё равно всё это хрень полная цифровая, прошивки чёртовы.
Всё нужно делать только аналоговое для здоровья.

Отредактировано Олег Викторович (08.12.2024 04:30)

Подпись автора

Будьте здоровы и счастливы.

0

43

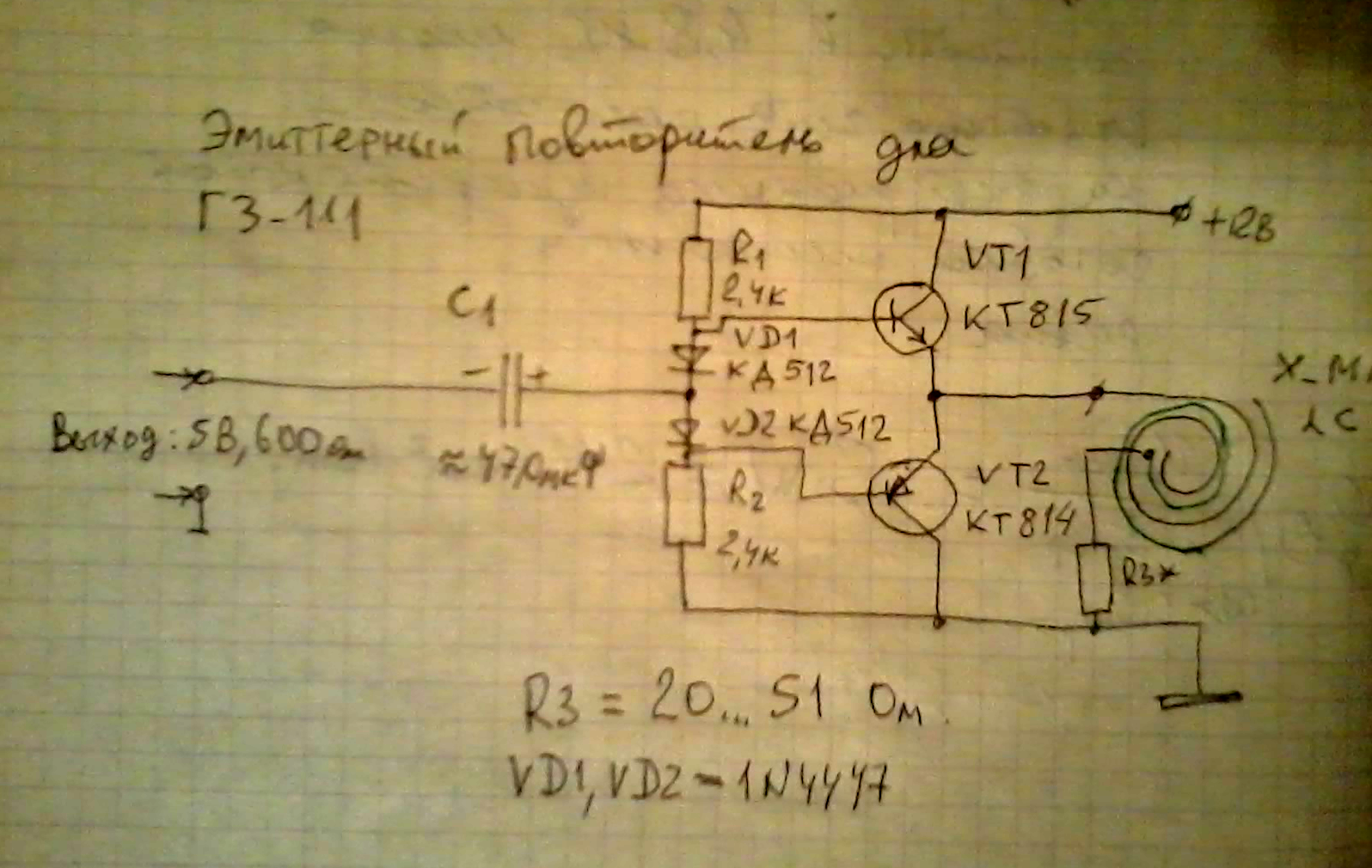

https://forumupload.ru/uploads/0001/48/78/2003/17603.png

Подскажите пожалуйста, почему на входе полярность электролита в такой последовательности ?
С входа стоит минус.

Подпись автора

Будьте здоровы и счастливы.

0

44

Подскажите пожалуйста, есть смысл ставить в этой схеме такие транзисторы КТ815, КТ814 для усиления по току как у нас до 300-500 мкА ?
Та схемы была для ГЗ – 111 на катушки Мишина.
Может достаточно 315 – 361, 3107-3102.
Если заменить КТ815, КТ814 на 315 – 361, 3107-3102 нужно пересчитывать резисторы на 2.4k ?
Если нужно, то на сколько поменять ?
В схеме будет 12 вольт.

Отредактировано Олег Викторович (08.12.2024 11:17)

Подпись автора

Будьте здоровы и счастливы.

0

45

любые КТ 315 обеспечивают такой ток ?
в даташите про них прочитать.

https://fastpic.org/view/124/2024/1208/ … b.png.html

А вот этого недостаточно будет ?

должно с лихвой быть.
https://i124.fastpic.org/big/2024/1208/ … ace612.png

Отредактировано Georgij (08.12.2024 11:32)

+1

46

Спасибо.
Вы про усилитель напряжения?
Можно и так. LM358, TL082 есть и куча наших типа 1208
Так как генератор можно брать с компа через трансформатор.
Лучше конечно сделать автономный.

Отредактировано Олег Викторович (08.12.2024 12:22)

Подпись автора

Будьте здоровы и счастливы.

0

47

вам нужен ток до 500 мкА ?=0,5 ма .
так пробуйте напрямую с компа: резистор( переменный ) + микроамперметр и...на выход компа .
если не то ---собирайте усилитель.

Отредактировано Georgij (08.12.2024 11:51)

+1

48

Если через комп звуковой, то через трансформатор, развязка и уже с него брать.
Далее усилить по напряжению и току.
Позже я разъясню почему я именно за синусоидальный взялся.
Помните Сусанина с форума Эладии и тут у нас был?
https://www.eledia.ru/forum/210-747-1
Он врач, вытащил себя и других вылечил.

Подпись автора

Будьте здоровы и счастливы.

0

49

#p223438,Georgij написал(а):

так пробуйте напрямую с компа: резистор( переменный ) + микроамперметр и...на выход компа

Если комп послушать, там столько мусора шуршание платы.

Подпись автора

Будьте здоровы и счастливы.

0

50

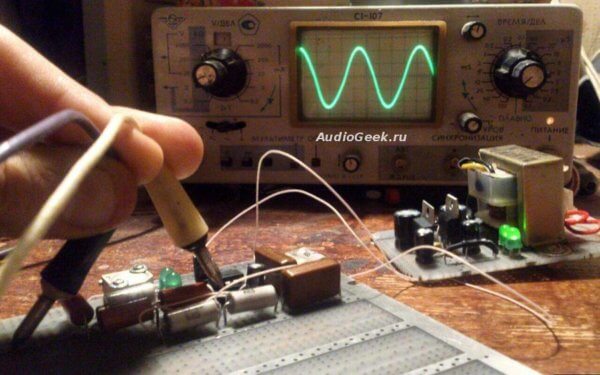

https://forumupload.ru/uploads/0001/48/78/2003/272316.jpg

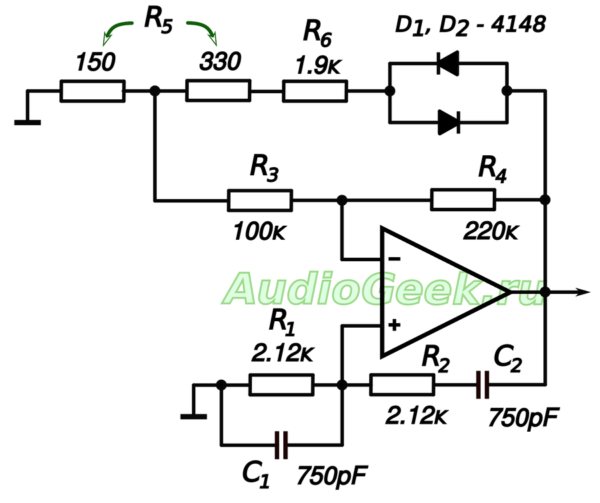

https://forumupload.ru/uploads/0001/48/78/2003/511594.png
https://forumupload.ru/uploads/0001/48/78/2003/148674.png

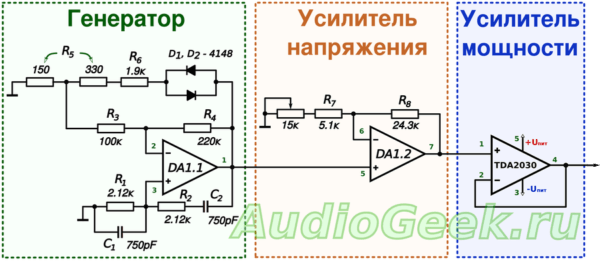

Простой и качественный генератор синусоидального сигнала на мосту Вина.
https://audiogeek.ru/sinus-generator/
с той статьи

Подпись автора

Будьте здоровы и счастливы.

0

51

"... там столько мусора шуршание платы."
в таком случае комп  НЕ помощник .
нужно только автономное ус-во.

Отредактировано Georgij (08.12.2024 12:19)

+2

52

#p223429,Олег Викторович написал(а):

Подскажите пожалуйста, почему на входе полярность электролита в такой последовательности ?

Полярность верная, но проще поставить многослойную керамику )

#p223434,Олег Викторович написал(а):

Может достаточно 315 – 361, 3107-3102.

Не люблю мелких деталей )
Но в любом случае, BD137, BD138 - лучше КТ814, КТ815

Подпись автора

http://covid19.mybb.ru/

+2

53

#p223442,Georgij написал(а):

"... там столько мусора шуршание платы."
в таком случае комп  НЕ помощник .
нужно только автономное ус-во.

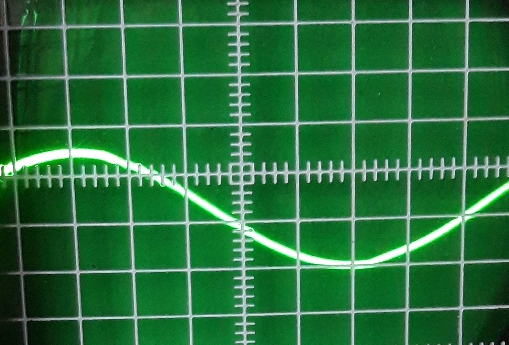

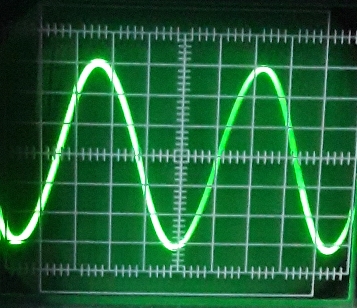

https://forumupload.ru/uploads/0001/48/78/2003/483316.jpg
https://forumupload.ru/uploads/0001/48/78/2003/925441.jpg

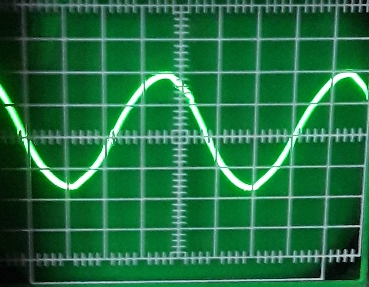

Через трансформатор на осциллографе чистый, это в наушниках есть шум работы платы.

#p223443,Викторович написал(а):

Но в любом случае, BD137, BD138 - лучше КТ814, КТ815

Спасибо.
Тяжело определиться какую схему собирать синусоидальный.
По идее нужно 3 частоты, 0.5Гц, 10Гц и 100Гц синусоидальный с током нагрузки до 500мкА и напряжение до 12 вольт.

Подпись автора

Будьте здоровы и счастливы.

+1

54

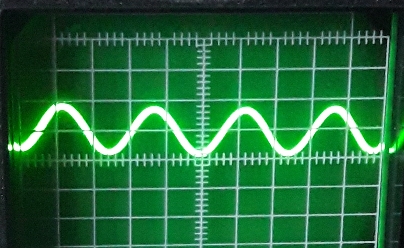

https://forumupload.ru/uploads/0001/48/78/2003/498856.jpg

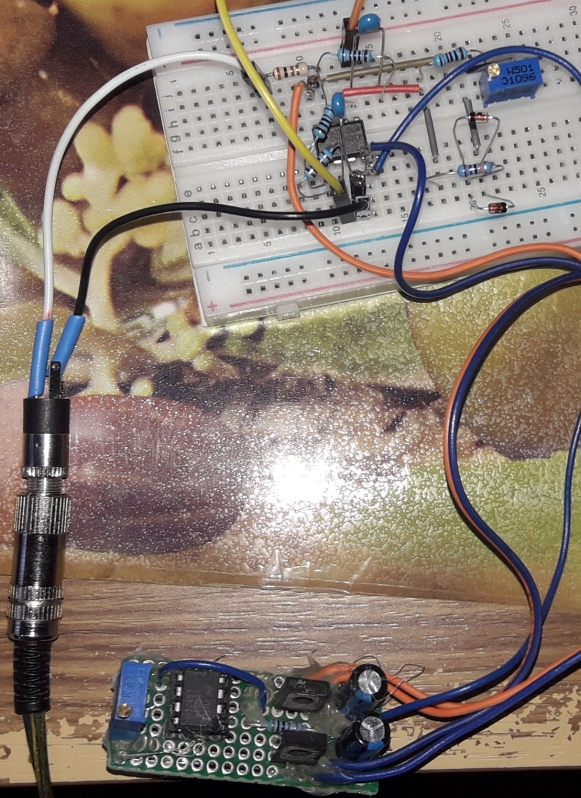

https://forumupload.ru/uploads/0001/48/78/2003/402417.jpg
https://forumupload.ru/uploads/0001/48/78/2003/981632.jpg
https://forumupload.ru/uploads/0001/48/78/2003/727187.jpg

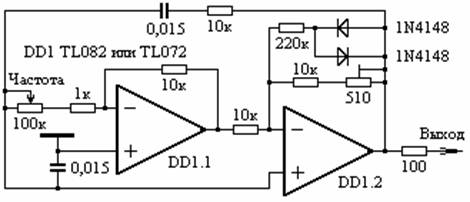

Собрал я генератор гармонического сигнала с регулировкой частоты.
Конденсаторы поставил 683, далее номинал подниму, так как нужно более низкие частоты.
На выходе на минимальной частоте 10 вольт, на максимальной частоте 3 вольта.
Далее хотелось найти схему стабильной амплитуды, поднять нагрузочный ток до 500мкА.
Т.е. есть схема при разной частоте с одинаковой амплитудой.
Возможно для электропунктуры это не столь важно, важно собрать схему для нагрузки током.

Отредактировано Олег Викторович (11.12.2024 10:26)

Подпись автора

Будьте здоровы и счастливы.

0

55

#p223484,Олег Викторович написал(а):

...поднять нагрузочный ток до 500мкА...

нагрузить выход этой схемы резисторами " здоровой " и "не здоровой " БАТ и проверить , не получилось ?

0

56

Я только собрал, сейчас замерю ток на выходе схемы.

На выходе 9мА, зажимаю руками вообще без просадки формы сигнала.
Придётся переменный ставить, снижать ток.
Т.е. осталось травить плату и подбирать конденсаторы понизить частоту и в корпус.

Отредактировано Олег Викторович (11.12.2024 10:41)

Подпись автора

Будьте здоровы и счастливы.

0

57

#p223485,Georgij написал(а):

нагрузить выход этой схемы резисторами " здоровой " и "не здоровой " БАТ и проверить , не получилось ?

Так там просто, здоровая симметричная или быстро восстанавливается симметрия, больная с сильной симметрий и долго её восстанавливает.
Для этого и нужна низкая частота 0.5Гц, 10Гц и 100Гц.

Отредактировано Олег Викторович (11.12.2024 10:48)

Подпись автора

Будьте здоровы и счастливы.

0

58

#p223486,Олег Викторович написал(а):

..зажимаю руками вообще без просадки..

т.е. слышим , но..НЕ слушаем. :cool:
И как с вами общаться если вы НЕ  слушаете собеседника ?

0

59

Что значит здоровые и больные резисторы, это по Фоллю, но там ток к.з. до 12 мкА.
Куда я 9 мА буду на БАТ ?
Расшифруйте пожалуйста подробнее, что и как нужно сделать.

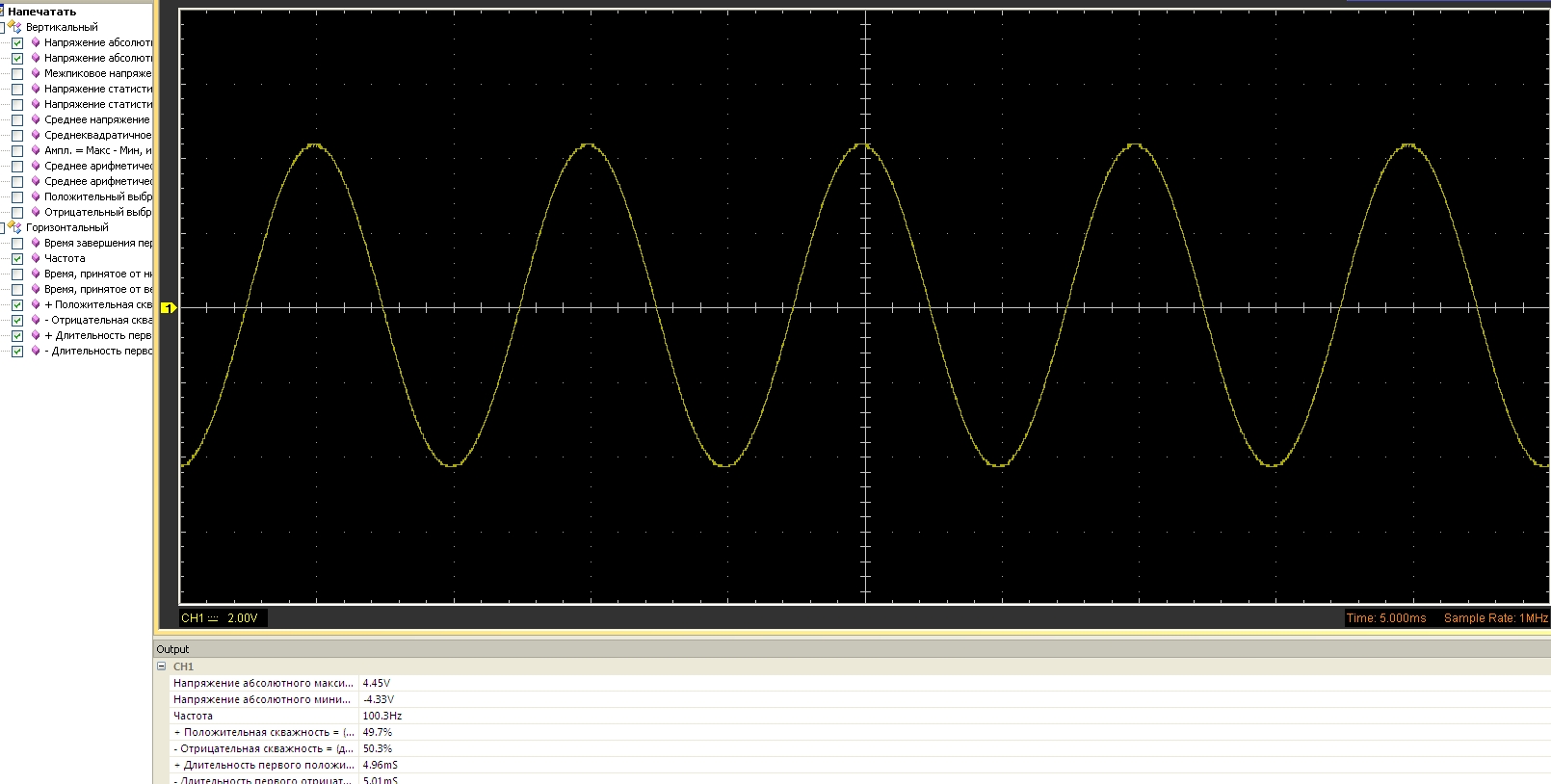

https://forumupload.ru/uploads/0001/48/78/2003/182453.jpg

Вот 100Гц

Отредактировано Олег Викторович (11.12.2024 11:07)

Подпись автора

Будьте здоровы и счастливы.

0

60

#p223489,Олег Викторович написал(а):

..Расшифруйте пожалуйста подробнее,..

Нету никакого шифра :
сопротивление " здоровой " БАТ какое ?
--//--- "не здоровой " БАТ какое ?
Хотя бы ПРИМЕРНОЕ.
На один нагрузить---есть такой результат ( гарантия, потому как УБЕДИЛИСЬ ),
нагрузить выход на другой резистор--тоже гарантированно будете знать.
И от этого и " танцевать".
а так... :---руками взялся--всё норм.
если лишь бы как--ну эт ваше право.

0
