Просматривал журнал Радио 2018 №10 стр 42 статья про домашний орган на электроакустическом эффекте, позволяет извлекать звуки на любую частоту в зависимости от параметров резонансного акустического контура,Так как параметры контура остаются после настройки неизменными реально получить звуковой и электрический сигнал с хорошей стабильностью.
Схема одной ячейки и резонатор склеенный из деревянного уголка 50х50 мм.
Красным отмечен динамик при использовании динамика с обмоткой 32 ома выходной трансформатор не нужен сверху в резонатор на шнуре опускается микрофон до получения устойчивой генерации звука.
К достоинствам схемы можно отнести тот факт что в результате возникновения звуковых колебаний участвует и весь объем помещения что может принести дополнительный лечебный эффект при воздействии определенными частотами можно использовать несколько резонаторов
например :имитируя звуки колоколов .
Будьте Здоровы.
Технологии кустарного приборостроения. Или в помощь самоделкину.
Сообщений 61 страница 70 из 70
Поделиться6123.01.2022 21:55
Поделиться6226.01.2022 19:48
Дополнение к пост №48
Сверлилка вид сзади подъемный механизм и вид спереди законченная модернизация люфта совершенно нет, можно конечно было поставить и рычаг вверх - вниз но больше 15 лет механизм подъема лежал в ящичке с инструментами и говорил: "снять то снял а когда в дело пойду".
Поделиться6327.01.2022 12:33
- Почётный ветеран
- Зарегистрирован: 23.01.2014
- Откуда: Саратов
- Пол: Мужской
- Возраст: 62 [1962-08-28]
- Сообщений: 1442
- Уважение: +2276
- Позитив: +561
- Приглашений: 0
- Провел на форуме:
29 дней 19 часов - Предупреждения: 1.
- Последний визит:
02.07.2024 18:46
Не know how но возможно кому-то будет интересно и полезно.
Большинство современных "радиолюбителей" изготавливает печатные платы по технологии ЛУТ - быстро, дешево и сердито. Но у этого метода есть существенный недостаток - чрезвычайно низкое качество и невозможность изготовления плат с очень тонкими дорожками. И довершает все это безобразие залуживание платы оловянным припоем.
Альтернатива ЛУТу есть - фоторезист(покупается на АЛИ, одного рулончика хватит на полжизни, а стоит копейки). А плату лудить надо сплавом Розе.
Лужение платы с помощью сплава Розе
В дополнение другие полезности со сплавом розе
- Подпись автора
Трансгуманист, футуролог, сторонник искусственной эволюции.
Поделиться6429.01.2022 21:17
- Ветеран
- Зарегистрирован: 18.07.2019
- Сообщений: 518
- Уважение: +791
- Позитив: +397
- Приглашений: 0
- Провел на форуме:
5 дней 8 часов - Последний визит:
28.03.2025 16:11
Не know how но возможно кому-то будет интересно и полезно.
Большинство современных "радиолюбителей" изготавливает печатные платы по технологии ЛУТ - быстро, дешево и сердито. Но у этого метода есть существенный недостаток - чрезвычайно низкое качество и невозможность изготовления плат с очень тонкими дорожками. И довершает все это безобразие залуживание платы оловянным припоем.
Альтернатива ЛУТу есть - фоторезист(покупается на АЛИ, одного рулончика хватит на полжизни, а стоит копейки). А плату лудить надо сплавом Розе.видео
Сплав Розе - замечательная штука: и ложится на медные ручьи хорошо, температура плавления маленькая... Но(!!!) если сплавом Розе припаивать провод к ручью без механического крепления, то при малейшем тянущем усилии на провод, он отлетает в месте припайки.
Поделиться6529.01.2022 21:51
- Почётный ветеран
- Зарегистрирован: 23.01.2014
- Откуда: Саратов
- Пол: Мужской
- Возраст: 62 [1962-08-28]
- Сообщений: 1442
- Уважение: +2276
- Позитив: +561
- Приглашений: 0
- Провел на форуме:
29 дней 19 часов - Предупреждения: 1.
- Последний визит:
02.07.2024 18:46
Но(!!!) если сплавом Розе припаивать провод к ручью без механического крепления, то при малейшем тянущем усилии на провод, он отлетает в месте припайки.
При лужении печатной платы сплавом розе, толщина полуды минимальна и при пайке чего либо к дорожке, то незначительное количество сплава смешивается с припоем, в результате прочность пайки не страдает. На видео показано как с помощью силиконовой пластины создается тонкая полуда.
- Подпись автора
Трансгуманист, футуролог, сторонник искусственной эволюции.
Поделиться6630.01.2022 23:09
- Почётный ветеран
- Зарегистрирован: 23.01.2014
- Откуда: Саратов
- Пол: Мужской
- Возраст: 62 [1962-08-28]
- Сообщений: 1442
- Уважение: +2276
- Позитив: +561
- Приглашений: 0
- Провел на форуме:
29 дней 19 часов - Предупреждения: 1.
- Последний визит:
02.07.2024 18:46
Поделиться6731.01.2022 07:22
- Почётный ветеран
- Зарегистрирован: 23.01.2014
- Откуда: Саратов
- Пол: Мужской
- Возраст: 62 [1962-08-28]
- Сообщений: 1442
- Уважение: +2276
- Позитив: +561
- Приглашений: 0
- Провел на форуме:
29 дней 19 часов - Предупреждения: 1.
- Последний визит:
02.07.2024 18:46
Странно, закидывал 4 ссылки, и они были, а сейчас только 2... утряска, усушка, восполняю
1 - Ссылка
- Подпись автора
Трансгуманист, футуролог, сторонник искусственной эволюции.
Поделиться6814.02.2022 19:01
Долго мучился с крокодилами на щупы тестера все норовят соскочить намертво припаивать не хотелось.
Проблему решил кардинально вытащил наконечник щупа с проводом,наконечник удалил на его место припаял разъем ШР (маму)
Засунул в ручку подошло идеально к крокодилу припаял ответную часть.Для тонкого щупа использовал более тонкий контакт от такого-же разъема ШР его вставляю вместо крокодила.
Поделиться6914.02.2022 19:13

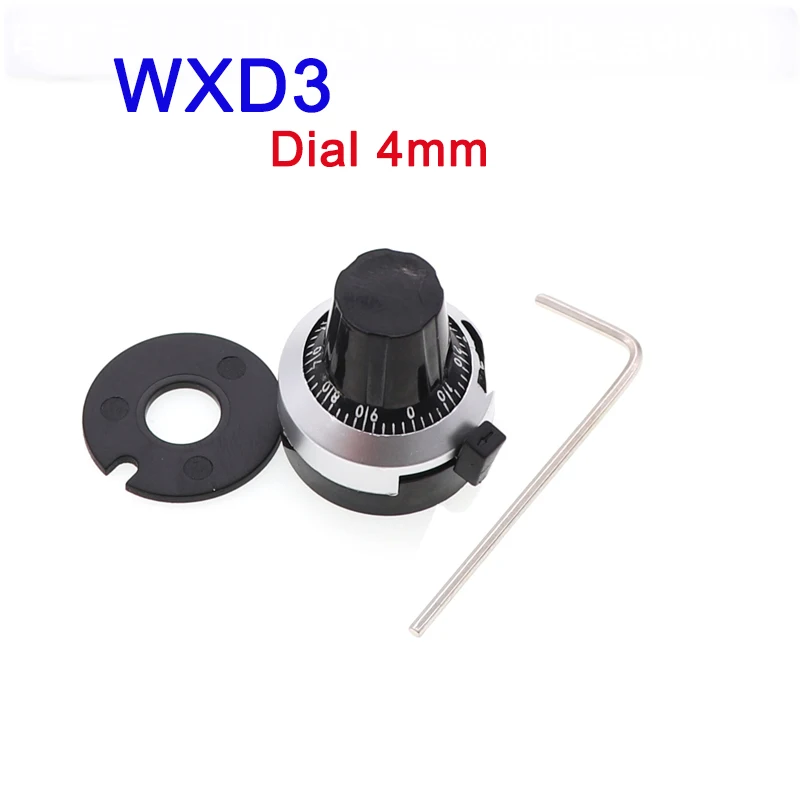

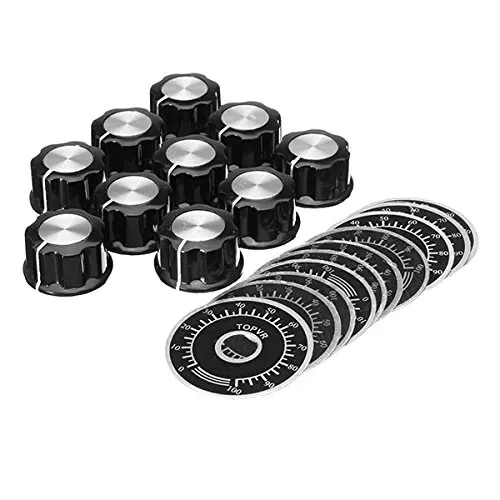

Шкалы для потенциометров, незаменимая часть конструктива при создании более менее серьезных приборов.
У нас стало еще тяжелее покупать на Али в прошлом году можно было спокойно пополнить кошелек вебмани в обменных пунктах на прошлой неделе хотел пополнить не принимают,пошел на почту та же история."Сбера" у нас нет местный банк посредников задушил а сам взамен ничего не предлагает.
Может кто помочь с виртуальной картой любого банка?
Отредактировано dgorg (14.02.2022 19:16)
Поделиться7016.02.2022 18:01
Мой кварцеватель и светит и греет 2 в 1 по 5 минут на комнату лама 500 вт.
