а что это за книга про био электро стимуляцию?
есть схема прибора и описание?

ПОЧЕМУ  ПТИЦАМ  НЕ    НУЖЕН  Godzilla.

Отредактировано mikhvlad (15.08.2011 22:36)

Rezonator написал(а)

Схема   прибора такая же , как  и  у учёных,исследовавших и  открывших  эффекты,давшие   возможность применения   электрического   тока  в психифизиологии.

Первым, кто  обратил     внимание     на   электрические   потенциалы    кожи,  был    французский      физиолог  Дюбуа-Реймон. На    изолированной   коже лягушки   он   показал,   что     ее      электробиотоки     по    своей     величине   превосходят  даже    нервные    и   мышечные.
Возникновение    электрических    потенциалов    кожи    впервые   в   мире   исследовал   русский   физиолог,   знаток   «животного электричества», ученик И.М.  Сеченова,    И.Р.Тарханов    (Тархнишвили, Тархан-Моурави). В    мировой     литературе   этот   метод   носит   название   «феномена   Тарханова» и  заключается   в      усилении    гальванических    явлений  в   коже   человека   при  раздражении   чувств    и   различных   формах  психической    деятельности. В 1888  году    И.Р. Тарханов   открывает   изменение    электрических    явлений  в   коже  человека   при  раздражении  органов  чувств  и   различных формах    психической   деятельности, о    чем   уже в   следующем   году он  докладывает   на   заседании    Петербургского   общества   психиатров и невропатологов.
И.Р.Тарханов   установил,   что   любое   раздражение, нанесенное   человеку,    через   1-10 сек.   латентного   периода   вызывает   сначала  легкое  и медленное,   а   затем   все   ускорявшееся    отклонение    зеркала    гальванометра,   часто   выходящее  за   пределы   шкалы. Это   отклонение   иногда   продолжается   еще    несколько   минут    по     прекращении   действия       раздражителя. Постепенно   зеркало    гальванометра  возвращается  в  исходное  положение.
И.Р.Тарханов    заметил,    что    электрические    явления    в    коже    человека     резко   усиливаются   при    мнимом   воображении    ощущения,   при  абстрактной     умственной     деятельности, при   возбуждении    нервной   системы, при    утомлении. Он    открыл, что  сопротивление     человека  прохождению     небольшого     электрического    тока     через   руки,    держащие   электроды, изменяется   согласно   субъективному   эмоциональному   состоянию. Простой    психогальванометр,     который он    изобрел,    чтобы    исследовать   это    явление,   был   одним   из    самых    ранних    инструментов    психологического   исследования.
Исследование    «животного    магнетизма»   привело    Р.Вигуру    к измерению    сопротивления   кожи  при  прохождении электрического тока. Этой методикой   с  успехом     воспользовался     У.Фере    и    в    1888  году    с    ее    помощью    впервые    систематизировал   связи   между   ощущениями и   эмоциями, с   одной    стороны, и    колебаниями    кожного    сопротивления, - с    другой. В  .Вундт     в   Лейпцигской    лаборатории  в конце  90-х годов    XIX век  а также   проводил   измерения   электричества   тела, как   часть   своей   линии    исследования,   известной   под    названием «психофизика».
Таким    образом, существуют  два  метода    регистрации     кожно-гальванических   реакций: по    Тарханову (регистрация    электрических    потенциалов    кожи) и   по    Фере (регистрация   электрического   сопротивления   кожи). Оба   метода, как   показатели   состояния   организма, дают   идентичные  результаты, только     латентный    период    изменения   сопротивления    кожи   несколько    выше, чем  при   изменении  потенциалов  кожи.
Инженер    Г.Мюллер      в   1904 году,    проверяя    чувствительность    сконструированного   им    гальванометра, решил   вместо   омического     сопротивления    подключить      человека. При   этом   он   заметил    странное        явление:    стоило   чем-либо    воздействовать   на   человека,  как стрелка гальванометра    начинала   отклоняться,   как     будто   в   цепи  уменьшалось    сопротивление. Г.Мюллер     обратился   за   советом   к       О.Верагуту,  видному     физиологу. Вначале     О.Верагут     думал,    что    это   какая-то   ошибка,   но, ознакомившись    с    работами     И.Р.Тарханова  и    У.Фере, понял, что  это    явление   обусловлено    воздействием   на   нервную   систему   человека   и   назвал    его   «психогальваническим     рефлексом». По  сути,  методики     Фере    и     Верагута-Мюллера    ничем   не   отличаются    друг от  друга и   призваны   изучать   изменения   сопротивления   кожи.
В.П.Горев   отмечает,   что,    как  и    многие  другие   открытия    наших    отечественных  ученых,   феномен   Тарханова    должным   образом не   был освещен     в   зарубежной    литературе. Наоборот, он     был   оттеснен   появившимся     через    20 лет  (1909 г.) к    так   называемым «психогальваническим рефлексом»    О.  Верагута.    Метод     О.   Верагута    не   отражает   биоэлектрических    изменений,     возникающих   в   коже,   а    регистрирует   результаты   поляризационных    процессов      при     включении     в      цепь    (пропускание  через    кожу)   постоянного     тока   напряжением    в   несколько      вольт.
Еще   в   1884 году американский      психолог У.Джеймс, а     годом   позже   датский       Г.Ланге,       подметили   взаимосвязь   между   эмоциями  и     физиологическими     сдвигами     организма. Первое     упоминание   об    использовании    гальванометра   в   психоаналитическом    исследовании    находится   в   книге     К.Г. Юнга      «Изучения  и  анализ    слов» (1906 г.). Здесь    швейцарский     психолог    описывает  методику   подсоединения человека, держащего  в    руках   электроды, к прибору, измеряющему    изменения  в    сопротивлении    кожи, в   то   время   как   ему читаются слова из подготовленного  заранее    списка. Если   слово   в   этом   списке   было   эмоционально   заряжено, происходило изменение  в   сопротивлении тела, вызывая   отклонение   стрелки    гальванометра. Таким   образом, К.Г.Юнг   работал   для    локализации    (определения) и   разгрузки    отрицательного    неосознанного     материала. Этот    метод    исследования,   используемый     Юнгом, по   крайней   мере, с  начала   1900-х, снова    упоминался   в   работе   М.Коллинз       и Дж.Дривера    «Экспериментальная      Психология» (1926 г.). К.Г.Юнг   ввел   сам    термин    «кожно-гальваническая реакция» (КГР).
Другой физиолог в это время исследовал электрические характеристики  эмоции  и   мысли. Д. Симон  в   книге «Мнемоника» (1915 г.), определяет «инграмму» как      постоянный   заряд, вызванный     внутри   организма   неким     стимулом,  где      след    от  переживания   этого   стимула «записан» в организме   и    образует    часть    его   памяти. Когда   стимул    повторяется, энергия, которую    он  освобождает, протекает   через  эту    «инграмму», захватывает    какую-нибудь      линию    поведения,     и    это, следовательно,   ведет   к   более   или   менее   различной   форме  реакции. Знание   этих  результатов      было   широко    распространено    в      20-х годах:   они   упоминаются    в       работе       И.Б.Саксби   «Психология       Мышления».
В  нашей  стране    исследования   в     области   связи    электрических   процессов    тела    и   процессов     психических    вел     в   середине 1920-х годов А.Р.Лурия     (соратник Л.С.Выготского и   один     из     зачинателей      российской   психологии  и    психофизиологии). Известный    психолог    и психотерапевт      В.Н.Мясищев,     тщательно    исследовав    психологическое      значение     электрокожной     характеристики    человека, пришел к    выводу, что    особое    значение     эмоций   в    психогальванической      реакции    представляется     убедительно    доказанным. Другой   выдающийся    теоретик      психологии - СЛ.Рубинштейн, - обсуждая    психологическое    значение       КГР,     отмечал:    несомненно, что    КГР    является    реакцией    вегетативной   нервной     системы      человека, и   эмоциональные   состояния  отражаются   в   ней.
Ранний    психогальванометр   был   сложным   в   использовании. Из-за    отсутствия    усилителя   он   так и  остался    специализированным     лабораторным        прибором,  до    разработки   более    сложных    усилителей  в       30-х годах. Использование  такого     аппарата  в    специализированных исследованиях  в   психиатрических    и   медицинских    лабораториях    продолжается   и  по  сей  день.
Наиболее   ранние    исследования    явлений    сопротивления    кожи   были    выполнены   в   Германии. В   связи   со   Второй   мировой   войной дальнейшие     разработки   в этой    области    были    прекращены   во многих странах, кроме    некоторых   исследований  в    США. В 30-40-е годы гальванометр    активно   применялся  в   составе    полиграфов  («Многофакторных детекторов лжи»), которые   разрабатывали   американцы   К.Бакстер, В.Мэтисон  и   ряд  других   исследователей.
После    войны    исследования   в этом    направлении    возобновились   и   в   нашей    стране. В 1967   году   идея   прибора   под    названием «Биометр» была    предложена    кандидатом     физико-математических        наук (ныне    профессор    Критского    университета)    В.Г.Адаменко  и   выдающимися русскими    исследователями    биологических   полей  живых   объектов С.Д.Кирлиан   и     В.Х.Кирлиан. Биометр    представляет    собой      микроамперметр    с    электродами   в    виде     металлических    трубок (медной  и    алюминиевой). Он   начинает   работать  с   момента   замыкания  цепи, когда    человек, не  прилагая   ощутимых   усилий, охватывает    датчики    ладонями. При   этом    между электродами,   сделанными  из   разнородных металлов,  возникает   контактная     разность   потенциалов,    фиксируемая   в   микроамперах. Показания     биометра   дают   количественную характеристику     уровня    активации (состояние   нервной   системы, характеризующее    уровень   ее   возбуждения и способность   к    ответной реакции), меняющегося    в     связи  с  эмоциональным    возбуждением. Обычно      чем   выше      эмоциональное   возбуждение,   тем   больше   стрелка   микроамперметра   отклоняется       вправо   от    нуля. Однако   такой  прибор   недостаточно  чувствителен,  чтобы   регистрировать   мгновенные  изменения   показаний.
Наиболее   удачная    разработка  в этой   области – аппарат   для     регистрации     кожно-гальванической   реакции, сконструированный     В.Мэтисоном  в   1952 году  и    названный      электропсихометр. Он    позволяет   отмечать   весьма   незначительные  по    величине   и   по   времени   отклонения  сопротивления  тела    испытуемого. С    некоторыми    модификациями   этот   аппарат     широко   применяется   до    настоящего времени, в том числе вместе с    процедурами, в    основе   которых   лежит   техника    К.Г.Юнга.

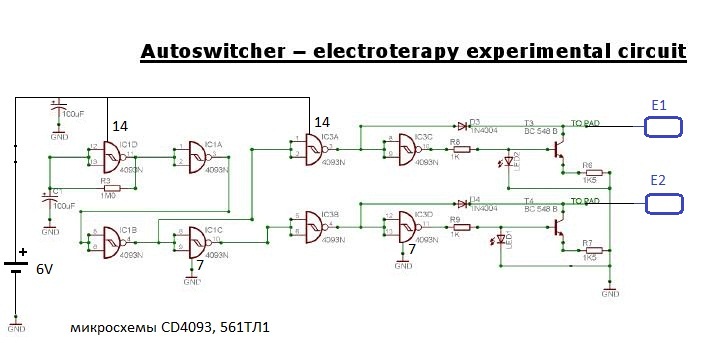

ещё какие-то чего-то там схемы нашлись в записной книжке, фиг знает чего откуда:

Отредактировано 1vr (16.08.2011 00:11)

Вот мне инопланетяне подсказали, что это электроакупунктура. Описана или упоминается во всех основных наших книжках. А наша электропунктура - она чрезкожная, не требует прокола кожи. Который вариант эффективнее - таких сравнений не встречал, но так как дырявить себя неохота, сходу люблю вариант второй. А Вы, ГУФ?

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

-да, мне тоже вариант без дырочек ближе как-то, с проколами иголками как-то не очень.

я сейчас всё больше обдумываю - чрезкожную высоковольтную короткоимпульсную, -а в паузах между импульсами -диагностика, или даже во время импульса диагностика, -ну подумать нужно : куда это что к чему это и как.

Отредактировано 1vr (18.08.2011 07:13)

Спасибо, ГУФ!
Тогда еще вопрос. Как Вы относитесь к моей идее - пожертвовать таким прибором (они ведь нынче совсем недорогие), и превратить его в нечто вроде "Эледиа" плюс Накатани, ну или Кузьменко (хотя последняя уже чтой-то там поднакрутила, вернее, ее соавторы)?
Схема мультимера питалась бы от своей Кроны, а для прочего последовательно добавить два элемента ААА. Разъемы есть, переключатель на разные случаи (ненужные можно отключить, заменив на нужные) - тоже готовый, и большие цифры...
Бред?

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

Это точно. Я ведь не предлагаю такое всем, это я для себя спрашиваю. Объем можно увеличить, вместо задней крышки прикрепив "корытце" с любой глубиной. Таймера в простых вариантах нет. Геморройный переключатель можно не трогать, используя его лишь через отводы. Переднюю панель вообще нельзя трогать, а то индикатор расконтачится... Просто нарисовать свою панель, напечатать, покрыть лаком, приклеить поверху... Ну, хочется нечто такое, как бы фирменное и продвинутое!
А так я собирал в коробочке от витамина Це, и работает прекрасно, но видимость больно уж убогая...

Подпись автора

Всё есть яд, и всё есть лекарство, а разделяет одно от другого лишь доза (Парацельс)

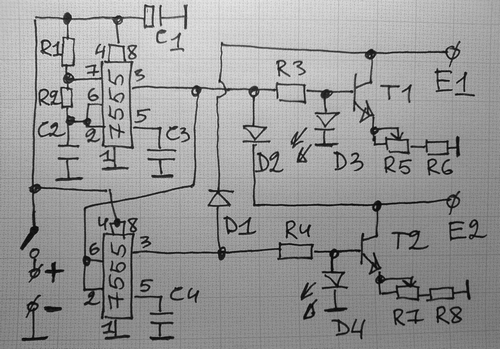

правда одна фигнюшка всё-же остаются в схеме, -ток нельзя увеличить, -микросхемы применяемые там не позволят этого сделать  . но можно вполне схемку перелопатить на наши любимые 7555 таймеры, они ток относительно приличный выдают-держат - порядка 200 миллиампер.

-да на здоровье!, -Всё для людей.

Отредактировано 1vr (03.09.2011 18:05)

Обложку которую я показал это совсем не та книга на которую Вы даёте ссылки. Это обложка медицинской энциклопедии " АКУПУНКТУРА ", в ней 526 страниц, выпущена она издательством " АСТ-ПРЕСС КНИГА " 2004 г. Далее за обложкой следуют сканы с оглавления этой энциклопедии.  Скан с обложки этой энциклопедии и оглавление с неё можно посмотреть по адресу: В гостях у ГУФа ГЕШИ начиная с поста № 199 и далее. Или проще в моей ветке на 7 странице.
