Уголок домашнего стеклодува.

Сообщений 1 страница 30 из 80

1

В этой теме, я хочу рассказать о том как, в домашних, особо не приспособленных условиях, изготавливать стеклянные, электровакуумные приборы.
Что для этого нужно? -
1) Определиться, действительно ли это вам нужно. Любите ли вы вообще что либо делать своими руками. Ибо если вас толкает только нужда, то скорее всего ничего не получится.
2) Отвоевать место под солнцем - 2-3 квадратных метра, желательно на кухне, лоджии или где-то поблизости от окна(чтоб провести вентиляцию).
3) Моральная готовность потратить на это дело сумму в 20-25 т.руб.
4) И самое главное - утрясти все это со своей супругой. Если вы радиолюбитель, у вас дома есть верстачек, паяльник, приборы и прочее, будет несколько проще. А вообще есть проверенный способ, подсадить ее на ныне популярное, современное хобби - Лампворк - http://ru.wikipedia.org/wiki/Лампворк
http://farm5.static.flickr.com/4150/5027034433_62d95c2da4.jpg
Правда это значительно увеличит расходы на заправку пустых баллонов, но ваша нервная система в итоге выживет.

продолжение следует...

+5

2

Xenon написал(а):

современное хобби - Лампворк - http://ru.wikipedia.org/wiki/Лампворк

Здравствуйте, ГУФ Алексей!
Привлечь женщину (жену) к самодельничанью!?
Это идея! Мне такая гениальная мысль никогда в голову не приходила. А жаль!

+1

3

И так, с супругой утрясли все вопросы :).
Теперь о том с чего начать и что для того нужно? Список необходимого может меняться в широких пределах. Это зависит от целей и конечного уровня. Я видел как умельцы делают радиолампы из бутылок из под виски, а плазменные шары из трёхлитровых банок из под солений, радиолампы сделанные из флакончиков из под лекарств где все герметизировано клеем, а вакуумировалось водоструйным насосом, видел как стекло запаивали оловом и сплавом вуда. Так что уровень может быть самым разным.
Я предлагаю минимально достаточный уровень для изготовления ламп, мало отличный от ламп промышленного изготовления. Хотя богатейший опыт умельцев, мы так же будем использовать.
Вот несколько примеров, как "прямо на коленке" умельцы за 20 минут собирают газоразрядные и вакуумные лампы.
1) "Неонка" это очень просто, прямо на столе за несколько минут, из чего угодно хоть из бутылки:
http://cdn.instructables.com/FX9/9N12/GRD95NMG/FX99N12GRD95NMG.MEDIUM.jpg
http://cdn.instructables.com/FOA/009Q/GRTHXARY/FOA009QGRTHXARY.MEDIUM.jpg
2) Радиолампа? Нет проблем - клей, припой и все готово:
http://www.randombytes.org/images/triode/indium_seal.jpg
http://www.randombytes.org/images/triode/overall.jpg
http://i60.fastpic.ru/big/2014/0128/13/a541464e9c4ed8d4de7e0f6e15109413.jpg
3) газовую - тоже не проблема:
http://www.randombytes.org/images/leak_checking/before_acetone.jpg
4) Лампы на пробках - тоже можно:
5) Плоскую из кусочка стекла и оргстекла -
http://i33.fastpic.ru/big/2014/0128/b9/b76e996f6d35c177c22fae9a509cb8b9.jpg
6) газосвет на столе с резиновыми трубками. тоже просто:
http://i33.fastpic.ru/big/2014/0128/92/f554887616658252d4e4447ee3305392.jpg

Я это к тому, чтоб Вы поняли, насколько это в действительности просто.

С уважением, Алексей.

продолжение следует...
http://i59.fastpic.ru/big/2014/0128/98/f6e8aeb35c947843f076c66a77cc8698.jpg
http://i59.fastpic.ru/big/2014/0128/a7/612e408895b899abe72331a2424b0ba7.jpg

+2

4

Оборудование, инструмент и приспособы.

Первое что нам понадобится, это стол, который мы поставим в отвоёванном углу. Столь подойдет любой, письменный, компьютерный, не очень большого размера. Ну и этого стола должно быть не жалко, на нем будут прожеги, насверленные отверстия и тп.
В теории это выглядит так:
http://www.stroitelstvo-new.ru/steklo/stekloduv/images/art-113.jpg
http://i58.fastpic.ru/big/2014/0128/fa/8fb65a981d96a2d05be874cf013229fa.jpg
А на практике чтоб было удобно.
Рабочую поверхность, ту где будет установлена горелка, и то место куда могут попасть горячие кусочки стекла, нужно обшить куском паранита или оцикованной жести.
Так же необходимо заранее предусмотреть некое свободное место рядом со столом, для размещения: компрессора сжатого воздуха(бытовой с объемом ресивера 50л), баллона с пропаном 12 литров объемом и 10 литрового баллона с кислородом. Сразу оговорюсь - в жилых помещениях официально разрешено хранить и эксплуатировать медицинские баллоны с кислородом, они идут по категории малого объема(от 3 до 12 литров).
Над столом крайне желательно установить вытяжной грибок с гофрой до форточки или вентиляции.
Вот фотографии правильно организованного рабочего места:
http://img-fotki.yandex.ru/get/4403/lu2005.0/0_42301_b1b7ea22_L.jpg
http://ic.pics.livejournal.com/lenaborodulina/51571389/535/original.jpg

Вообщем самым габаритным и шумливым девайсом будет компрессор сжатого воздуха. Покупайте без масляную модель с графито-фторопластовыми поршневыми кольцами, и обязательно с ресивером 50 литров, практика показала что 20 литровый ресивер это мало.

продолжение следует

+3

5

Xenon написал(а):

Вот фотографии правильно организованного рабочего места:

Ну! Вааще!! Лепота!!! http://s18.rimg.info/c95267572138b0c290c32937f799b22a.gif

+1

6

Стеклодувная горелка - основной инструмент стеклодува

Теперь поговорим о горелках, так как это гвоздь программы, самый главный инструмент, естественно после рук самого стеклодува.
Стеклодувных горелок существует великое множество, разные школы мастеров создавали свои, в чем-то отличные модели. Перебирать все их, не имеет смысла. так как большую из часть мы не сможем ни купить ни достать.
Проведем общую классификацию:
1) Атмосферные горелки - в качестве окислителя используется окружающий воздух(без принудительной подачи) и горючий газ из центрального газопровода(метан) или баллонная пропан-бутановая смесь. Их еще называют лабораторными горелками. За ними закрепилось название по именам создателей - Бунзена, Теклю, Мекера.
http://www.bst3m.ru/gor/imggor/37n.jpg
http://www.bst3m.ru/gor/imggor/63n.jpg
http://www.bst3m.ru/gor/imggor/mek1n.jpg
Все эти горелки имеют относительно небольшую температуру пламени и как правило используются для вспомогательных функций - поддержание температуры при нагреве больших изделий и для отжига небольших изделий.
У меня в мастерской живут две горелки Теклю. Их наличие желательно но не обязательно. Питаются они у меня от бытовой газовой сети(поставил на трубу дополнительный краник с отводом под шланг).

2) Горелки с принудительной подачей воздуха. Имеют два штуцера и два краника - для газа и для воздуха от компрессора. Бывают стационарные(настольные) и ручные.
http://www.bst3m.ru/steclo/stimg/33.3.jpg
http://www.bst3m.ru/gor/imggor/180.jpg
Эти горелки предназначены для всех работ связанных с обработкой легкоплавких сортов стекла, натрий-кальций-силикатного и свинцового стекла. Это сорта используемые в основном для неоновой рекламы и всевозможных мед. стеклоизделий(ампул, пипеток и тп).

3) Горелки газово кислородные. В них подается газ и чистый кислород.
http://www.bst3m.ru/steclo/stimg/80c.jpg
http://www.bst3m.ru/steclo/stimg/st80.3.jpg
Предназначены для обработки исключительно тугоплавких сортов стекла марки "пирекс", "симакс", "дюраншотт" и кварца. Мягкие сорта стекла на этих горелках обрабатывать не получится, стекло будет течь и выгорать. Но это единственный тип горелок на которых можно обрабатывать изделия из кварцевого стекла.

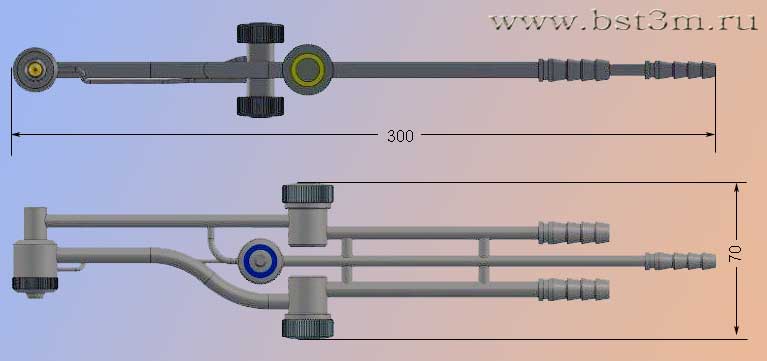

4) Горелки универсальные. В них подается газ, воздух и кислород. Конструкция содержит несколько краников для раздельной и общей регулировки компонентов горючей смеси газов и воздуха. Они так же имеют стационарное исполнение и ручное.
http://www.bst3m.ru/steclo/stimg/03.3.1.jpg
http://www.bst3m.ru/steclo/stimg/32pr2.jpg
http://www.bst3m.ru/steclo/stimg/r1.5.jpg
http://www.bst3m.ru/steclo/stimg/r3.1.jpg
Эти горелки - полное собрание достоинств, так как регулировкой пропорций газовой смеси, можно получить любую температуру для обработки как тугоплавких так и средних и легкоплавких стекол. Это то что нам нужно.

продолжение следует, след постом, я расскажу о бюджетном выборе моделей горелок.

+3

7

А ювелирное оборудование подойдет, для работы со стеклом?

http://s8.uploads.ru/t/GE4TA.jpg
Бензиновый аппарат для пайки и плавки металлов. Бензин заливается через отверстие встроенного бaчка. Регуляторы жесткости огня позволяют выбрать оптимальную струю пламени. Максимальная температура 2000 град.*С. Плавит до 150-200 грамм метала (для плавки большего количества метала к одной горелки можно подключить два аппарата).

+2

8

Но это все теория. Нам же нужно практически выбрать минимальный набор горелок. Но тут как всегда "серая проза"
В нашей стране стеклодувные горелки никогда не выпускались серийно, были только маленькие партии по спец заказам.
Большинство тех кто занимается "лампворком" покупают импортные горелки американского, немецкого или чешского производства. Они качественны, удобны но очень дороги. К примеру вот эта, чешская горелка
http://www.bst3m.ru/steclo/stimg/32pr2.jpg
стоит - 35400 руб. и это еще не самая дорогая. Так что будем выбирать из... того что есть :)
Украинский завод "Донмет" выпускает единственный тип универсальной горелки, скопированной с популярной немецкой горелки известной под названием "Тюрингенская"
http://i33.fastpic.ru/big/2014/0129/e2/0b71a6ba86b4201b91442349c3377ae2.jpg
Копия конечно корявая в плане дизайна, но дубово надежная, и цена вполне приемлимая. И так знакомимся с основной горелкой -
http://www.allweld.ru/d/46352/d/00-00000732.jpg
Купить ее можно тут http://www.allweld.ru/katalog/folder/695695221 за 3 475 руб. но под заказ, придется ждать месяц, ибо даже "донмет" делает их под заказ. У меня лично, такая горелка, нареканий нет, работает замечательно, рекомендую. Да, и даже не старайтесь искать дешевле - такого в природе нет.

Поехали дальше. Ищем вариант ручной, универсальной горелки ... а нет такой! Есть только выбор, или брать чешскую за 10300 руб. или использовать в качестве универсальной, обычную газосварочную горелку, к примеру эту Г3У-3 за 1 110 руб.
http://www.allweld.ru/d/46352/d/g3y31234web.jpg
Я взял и попробовал. Замечательно, в одном "флаконе" горелка для тугоплавких стекол, а если дать меньше кислорода сойдет как универсальная для стекол средней тугоплавкости. Её несложно превратить и в стационарную, закрепив рукоять в тисках. Рекомендую.

Теперь ищем горелку для легкоплавких стекол, которая работает на газе и сжатом воздухе. Причем ищем ручную, так как ее закрепив можно использовать как стационарную. Вот варианты выбора
http://www.sapphire.ru/linkpicsW/00000004212.jpeg
Стоит 1 885.00, имеет всего одну насадку и явно российского производства. Или эту
ГОРЕЛКА ГАЗ +ВОЗДУХ GROBET (+1НАСАДКА) по цене 2 870.00
http://www.sapphire.ru/linkpicsW/00000003410.jpeg
Я взял вторую - импортная, две насадки. В итоге получился двойной вариант и стационарная и ручная с меньшим пламенем. Покупаем тут http://www.sapphire.ru/vcd-428-1-4762/goodsinfo.html

На этом можно было бы остановиться. Но, мы же собираемся делать лампы, газоразрядные, вакуумные, а в них есть всякие электроды, сетки и прочее. Для их монтажа нужна точечная сварка. Дешевого варианта миниатюрного сварочного аппарата для точечной сварки я не нашел. Но зато увидел газосварочную микро горелку для ювелирных работ, вот эту
http://www.sapphire.ru/linkpicsW/00000003636.jpeg
5 насадок! Купил и опробовал - результат превзошел ожидания. Теперь можно и электроды сваривать и выполнять очень мелкие работы по стеклу. Так что рекомендую. http://www.sapphire.ru/vcd-428-1-6652/goodsinfo.html
На этом вопрос по горелкам закрыт - полный комплект. Конечно есть еще инжекционные и бензиновые, но это для совсем бюджетного варианта, рассмотрим как нибудь потом.

продолжение следует

+1

9

rustro1tn написал(а):

А ювелирное оборудование подойдет, для работы со стеклом?

Бензиновый аппарат для пайки и плавки металлов. Бензин заливается через отверстие встроенного бaчка. Регуляторы жесткости огня позволяют выбрать оптимальную струю пламени. Максимальная температура 2000 град.*С. Плавит до 150-200 грамм метала (для плавки большего количества метала к одной горелки можно подключить два аппарата).


Подойдет! Есть у меня бензо-аппарат, я его использую когда кончился газ в баллонах а ехать заправлять несподручно.
Питаю его от компрессора сжатого воздуха. Бачок испаритель купил вот такой
http://www.sapphire.ru/linkpicsW/00000012624.jpeg
http://www.sapphire.ru/vcd-426-1-22624/goodsinfo.html
Бачок удобен тем что имеет регулировочный вентиль меняющий соотношение пары-воздух.

а горелку такую
http://www.sapphire.ru/linkpicsW/00000001327.jpeg
http://www.sapphire.ru/vcd-427-1-4748/goodsinfo.html

С такой горелкой можно работать по мягким и средним по тугоплавкости стеклам.

+2

10

Xenon написал(а):

Подойдет!

Я почему спросил про "ювелирку",она мне ближе к "телу" (работал(ю)),вот и подумал, может можно совместить,хотя у меня только ручные (газовые) горелки,для пайки.

0

11

rustro1tn написал(а):

Я почему спросил про "ювелирку",она мне ближе к "телу" (работал(ю)),вот и подумал, может можно совместить,хотя у меня только ручные (газовые) горелки,для пайки.


Любая ручная горелка зажатая в штатив/струбцину/тиски - превращается в стационарную. Газовые горелки - Вы имеете в виду инжекционные на жидком газе? Если да. то инжекционные можно использовать даже по тугоплавким сортам стекла. Главное чтоб была возможность получения и широкого и узкого пламени.
Ювелир - это 1/2 стеклодува ;)

0

12

Xenon написал(а):

Газовые горелки - Вы имеете в виду инжекционные на жидком газе?

Да,но они заправляемые,и по этому не подойдут.А "стеклодувка",это была детская мечта,и Вы мне ее напомнили,но как и все прочее упирается в финансы.

Xenon написал(а):

Ювелир - это 1/2 стеклодува

Огонь,точные руки,"целкий" глаз,а дальше пути дорожки расходятся,металл и стекло, и т.д.

0

13

Для разнообразия, буду немного "прыгать" по вопросам.

Читая все это, кто-то может задаться вопросом - горелки это все замечательно но к чему они если нет стекла.

Где брать стекло, стеклянные трубки для работы?

Тут вобщем-то ничего сложного. Начнем с легкоплавкого стекла из которого делают газосветную рекламу.
Оно поставляется в виде трубок с диаметром от 5 мм и до 18 мм. Бывает прозрачным, цветным и с люминовором.
В любом не совсем маленьком городе, есть фирмы поставляющие материалы для наружной рекламы, и в том числе трубки.
Фирма Zenon http://www.zenonline.ru/support/location.html имеет представительства во многих городах. У них можно купить трубки, электроды для ламп, инертные газы. - http://www.neon-neon.ru/production/glasstubes54.html

Далее, вторая крупнейшая фирма http://www.helvetica.perm.ru/catalogue/ … e_trubki_d имеет представительства во многих городах - можно купить трубки, газы, электроды, горелки и многое другое для изготовление неонок.

Далее фирма WRS представительства во многих городах http://www.wersupply.ru/products/index. … ON_ID=1535 купить можно все то же самое.

Далее, практически в любом городе есть фирмы торгующие хим. посудой, у них или через них можно заказать и купить стеклотрубку или какие-то готовые стеклянные изделия, которые можно использовать как заготовки.

Ну и наконец - город Клин, центр Российской стеклоиндустрии, множество фирм которые торгуют трубкой отечественного и импортного производства. Тут можно заказать стеклотрубку из стекла практически любой марки - http://www.klinlab.ru/KATALOG/trybka/trybka.htm

А вот в этой фирме http://www.labteh.com/categoryID250/  можно заказать трубку самого "крутого" производителя Schott Duran
можно и тут http://www.laboratory-glass.ru/

Единственно что! В фирмах типа клинлаба или лабтеха, минимальное количество которое вам продадут - 1 коробка, это где-то около 7-10 кг стеклотрубки. Допустим очень хорошее стекло чешской марки SIMAX, вам обойдется в 2000-3000 руб за коробку. Я лично покупаю так. Этой коробки одного типоразмера вам хватит очень надолго.
В фирмах которые торгуют стеклом для газосветной рекламы, можно покупать и поштучно.

И последний источник - старые и ненужные, перегоревшие лампы любых типов. Это источник стекла, цоколей, спец проволоки впаиваемой в стекло и тд.

продолжение следует

+4

14

Продолжим :)

В первом приближении с горелками разобрались(если у кого есть вопросы - задавайте)

Про компрессор сжатого воздуха я уже кратко говорил, но повторю.

Дря работы горелок в режимах газ-воздух и газ-кислород-воздух, нужен источник сжатого воздуха.
Наиболее простой вариант это строительно бытовой компрессор, вот такой -
http://kompressory.vseinstrumenti.ru/images/goods/silovaya_tehnika/kompressory/51017/350x315/51017.jpg

Основные параметры: производительность не менее 200 л/мин, объем рессивера - 50 л, и желательно безмаслянного исполнения(чистый воздух, без маслянного тумана, предпочтителен). С меньшим объемом рессивера не берите! провелено на практике, он будет "тарахтеть" без отдыха.

В качестве соединительных шлангов используйте ПВХ армированные
http://i00.i.aliimg.com/wsphoto/v0/1265019692/Plumbing-hose-water-hose-font-b-plastic-b-font-water-font-b-pipe-b-font-wash.jpg
И только на кислород нужно купить специальный кислородный шланг
http://www.svarpost.ru/images/rukava/runav_blue_razrez.jpg
Еще нужно кипить тройники и хомутики, чтоб собрать всю систему
http://i00.i.aliimg.com/photo/v1/647312290/High_quality_T_joint_Brass.jpg
http://www.prompolimer.com/articles/img/homut.jpg

Систему монтируете под рабочим столом, через отверстия, удобно подводя шланги таким образом чтобы не задевать за них ногами.
При сборке кислородного провода, уделите предельное внимание чистоте, на внутренних поверхностях шлангов и тройников не должно быть никаких загрязнений и масел/жиров любого происхождения. Это очень важно!
Собираете вот по этой схеме
http://i33.fastpic.ru/big/2014/0201/50/9e12ef137bf02e38a31f8547caff8250.gif

Для пропана, приобретаете 12 литровый баллон. Для кислорода - 10 литровый, можно два на замену. Большего объема, кислородные баллоны нельзя хранить и эксплуатировать в жилых помещениях.
На редукторы кислородный и пропановый, обязательно купите пламя гасители, это очень важно!
Выглядят они так -
http://uralenergosnab66.ru/uplfiles/articles/img/132963317592973900.jpg

продолжение следует

0

15

Инструмент стеклодува.

Так, горелки, баллоны ... все у нас есть. Греем стекло и обрабатываем, но чем? С помощью не хитрого набора инструментов:

1) Длинный пинцет и медицинские зажимы. Пинцет и зажимы покупаем в магазине медтехника, такие есть в любом городе. Но можно купить и в магазине где продается инструмент радиомонтажника.
http://www.ecomedkazan.ru/img/surgey_ins_clamps_bilrot.jpg
http://surdgimed.com.ua/components/com_virtuemart/shop_image/product/_________________4c15e5c26c226.jpg
Если у пинцета на губках есть шипы - спиливаем напильником.

2) Набор алмазных надфилей.
http://arstools.ru/files/shop/279523/15832.jpg

3) Самодельные графитовые развертки. Это пожалуй самый главный инструмент. Выглядят так -
http://i59.fastpic.ru/big/2014/0203/72/7cda182515fa1014f5f6a8f5644b3a72.jpg
Весь ассортимент скорее всего не понадобится, достаточно будет - прямой графитовой палочки, заостренной палочки, небольшой пластинки с ручкой и щипчиков с графитовыми губками.
Где взять графит? Палочки покупаем тут - http://www.sapphire.ru/vcd-426-1-4723/goodsinfo.html
А для всего остального - идем к троллейбусному депо и собираем(валяется на земле) отработанные графитовые щетки от токосъемников. И далее, на свежем воздухе, вооружившись крупным напильником, вытачиваем то что надо.
4) Шило  с вольфрамовым стержнем. В магазине принадлежностей для электросварки, покупаем вольфрамовый электрод для аргоновой сварки, затачиваем и вставляем в рукоять из дерева.
http://www.skandgaz.com/images/stories/elektrody.jpg
5) Еще вам понадобятся резиновые пробки разных размеров с отверстиями и без, шарнир, кусок трубки.
Все это можно купить тут - http://www.neon-neon.ru/production/accessories50.html
http://www.neon-neon.ru/images/catalog/b1_50.jpg

продолжение следует...

+1

16

Теперь переходим к завершающей стадии по оборудованию - вакуумный пост для откачки ламп.
Всё что Вы знали до этого про вакуумные лампы и сложное оборудование - забудьте, все значительно проще, а многое делается просто на "колене".
Главное что нам нужно, это купить форвакуумный насос. Традиционно это вещь дорогая, но это было так до Китая. И пускай Вас не пугает что это Китай, Китай давно уже вырос и делает высококачественные вещи.

И так, вот тут http://www.aholod.ru/catalog/114/  Выбираем по цене насос. Предпочтение стоит отдать двухступенчатым насосам, хотя и одноступенчатый дает разряжение 0,075 мм.рт.ст, а это более чем достаточно для газоразрядных ламп. Вакуумные же лампы, можно доводить до более глубокого вакуума геттером(расскажу далее потом). Производительность выбираем самую маленькую, мы же будем откачивать маленькие объемы.
У меня лично вот такой - http://www.aholod.ru/item/4636/  Двухступенчатый, 54 литр/мин, 15 мкр(остаточное давление)
http://www.aholod.ru/upload/photo/4636.jpg

К насосу нужно будет изготовить систему из 3 кранов и нескольких трубок, в терминологии наз. манифольд.
Сие устройство позволит нам откачивать колбу лампы и дозировано напускать в неё газ.

чуть позже выложу эскиз...

+1

17

Теперь так же очень важное - ЛИТЕРАТУРА - самоучители, справочники и настольные "библии"

Первое! Лично для меня это была основная книга самоучитель по изготовлению ламп в очень простых, домашних условиях. Собственно автор книги, когда-то работал в лаборатории, а ныне, сидит дома и подрабатывает изготавливая уникальные вакуумные приборы.

Бондаренко Ю.Н. ЛАБОРАТОРНАЯ ТЕХНОЛОГИЯ
Изготовление газоразрядных источников света
для лабораторных целей и многое другое

онлайн версия - http://www.bon-jurij.narod.ru/lt/index.htm
скачать:
Название: ЛАБОРАТОРНАЯ ТЕХНОЛОГИЯ.chm
Размер: 1.10 Мб
Доступен до: 2014-03-05 13:41:00
Ссылка для скачивания файла: http://ilfolder.com/files/39700651
------------------------------------------------------------------------------
Сборник книг по стеклодувному делу. В сборник вошли:

В.С. Зимин Стеклодувное дело и стеклянная аппаратура для физико-химического эксперимента.
С.Ф. Веселовский СТЕКЛОДУВНОЕ ДЕЛО (руководство по технике лабораторных стеклодувных работ)
Легошин А.Я., Мануйлов Л.А. Стеклодувное дело: Учеб. пособие для техникумов.
М.М. ГОЛЬ Руководство по основам стеклодувного дела.
С.К. Дуброво Стекло для лабораторных изделий и химической аппаратуры.
П.В. Правдин Лабораторные приборы и оборудование из стекла и фарфора.

все одним файлом:
Название: Стеклодувное дело.rar
Размер: 19.43 Мб
Доступен до: 2014-03-05 14:29:05
Ссылка для скачивания файла: http://ilfolder.com/files/39701448
--------------------------------------------------------------------------------
Сборник книг по уникальным лабораторным технологиям. В сборник вошли:

Степин Б.Д. Техника лабораторного эксперимента в химии.
Е.А. Коленко Справочник - Технология лабораторного эксперимента.
Э. Ангерер Техника физического эксперимента.
Д. Стронг Техника физического экспаримента.
А.П.Сеченков Техника физического эксперимента.
А.Я.Берлин Техника лабораторной работы в орг. химии.
Б. Кейл Лабораторная техника органической химии.
Плеш П. Высоковакуумная аппаратура в химических исследованиях.
В. Шенигер Синтез органических препаратов из малых количеств веществ.
Е.Н.Горячкин Лабораторная техника и ремесленные приемы.
Ф.М. Рапопорт Лабораторные методы получения чистых газов.
Г.И.Роскин Микроскопическая техника.

все одним файлом:
Название: Лабораторная_техника.rar
Размер: 78.96 Мб
Доступен до: 2014-03-05 14:59:48
Ссылка для скачивания файла: http://ilfolder.com/files/39701850

продолжение следует

+2

18

Xenon написал(а):

продолжение следует

Здравствуйте, ГУФ Алексей!

У меня к Вам предложение.
И Вы тоже напишите Вашу книгу про домашнюю стеклодувную мастерскую.
Параллельно с этими публикациями сводите всё по Вашему опыту в единую публикацию - книгу.
Потом можете её опубликовать и в бумажном варианте, но нам, любопытным и рукастым, книга будет хороша и в электронном виде.
Спасибо, Алексей!

0

19

Делаем свою первую, простую, газоразрядную лампу. Она будет действительно предельно простой - ампула без электродов с воздухом при давлении 2-3 мм.рт.ст. Если кто-то скажет, да какая это лампа? - самая настоящая с ВЧ  возбуждением, физики такие используют для получения спектров активных элементов - фтора, хлора и тп.

Для этой работы нам понадобится минимум всего:

1) Вакуумный насос. Который Вы наверно уже купили, за смешную цену, вот такой http://www.aholod.ru/item/4632/
2) Любая горелка. Можно использовать даже кухонную газовую плиту, как в этом ролике -

А можно и автономную

3) Обыкновенная пробирка, которую можно купить за копейки в любом хим. магазине или магазине школьных принадлежностей. Нам понадобится самая распространенная с диаметром 14-16 мм.
http://www.klinlab.ru/KATALOG/himiko_posyda/ris_posyda/probirka130.jpg
4) Резиновая пробка с пропущенной через нее стеклянной трубкой -
http://i58.fastpic.ru/big/2014/0206/4a/5300c2d06498c92fecce8c4ce654964a.jpg
5) Любой источник высоковольтного ВЧ - качер, плазменный шар, высоковольтный источник на базе старого ТВС от телевизора и тп.

Изготавливаем из пробирки ампулу.
Цилиндрические ампулы. Цилиндрические ампулы изготовляют из пробирок различного диаметра. Пробирку при вращении разогревают на заданном расстоянии от конца и затем, когда стекло достаточно размягчается, это видно по появлению желтого пламени, вынимают ее из пламени и при вращении растягивают. В зависимости от назначения перетяжку делают короткой или длинной.
https://lh3.googleusercontent.com/-wwZz8MLRnIY/UEHYOKghG7I/AAAAAAAAAso/uF03z2OgL1g/s628/164.jpg

Теперь в горловину пробирка-заготовки вставляем пробку с трубкой, которую шлангом соединяем с вакуумным насосом, так как на фото, только заместо бутылки наша пробирка
http://cdn.instructables.com/FX9/9N12/GRD95NMG/FX99N12GRD95NMG.MEDIUM.jpg

На пробирку наматываем пару - тройку витков медного провода соединенного с высоковольтным ВЧ источником. Включаем высокое и включаем вакуумный насос. Через несколько секунд работы насоса, мы увидим яркое свечение газа(воздуха) в пробирке, пережимаем шланг вакуумного насоса. И с помощью горелки переплавляем тонкую перетяжку на нашей пробирке-заготовке. Все - лампа готова. В итоге у Вас должно получиться нечто подобное -
http://chemistry-chemists.com/N3_2012/U3/img/Nitrogen_1.jpg

продолжение следует

+1

20

ВАГУФ  Xenon!
                         Можно-ли использовать "компрессор от холодильника", для вакуум насоса.
                         Нигде не могу найти инфу по  "разрежению" от компрессора.

+1

21

ЕВГЕНИЙ написал(а):

ВАГУФ  Xenon!
                         Можно-ли использовать "компрессор от холодильника", для вакуум насоса.
                         Нигде не могу найти инфу по  "разрежению" от компрессора.


Здравствуйте ГУФ Евгений!
Можно использовать. Результаты будут вполне приличными. Конечно Вы уже не получите спектральной чистоты свечения газов, но на глаз вы этого не определите и на лечебные свойства ламп это никак не повлияет.
Вообще все что я тут написал по оборудованию, это уже профессиональный уровень, в действительности же, можно обойтись в разы более скромным оборудованием.
1) форвакуумный пост заменить БУшным компрессором от холодильника.
2) Горелочное оборудование с компрессором и кислородным баллоном, заменить на ручные, автономные горелки, типа этих что на фото:
http://i58.fastpic.ru/big/2014/0210/77/046762285eb2c889439badc6d2020e77.jpg

Вот Вам на фото, пример как с таким простым оборудованием делать ГРЛ.
http://i59.fastpic.ru/big/2014/0210/1c/ccdaa426c6428787b97eae739e84e61c.jpg
http://i59.fastpic.ru/big/2014/0210/dc/1d91ce17a2ee30e17cd4f2ca43d5e5dc.jpg
http://i59.fastpic.ru/big/2014/0210/d5/c464027317bb7376cec06730c21b1ad5.jpg
http://i59.fastpic.ru/big/2014/0210/ac/0effa6fb31b8d78172595e3bde8d7dac.jpg
http://i33.fastpic.ru/big/2014/0210/6b/df20e656feca5f9d9f2580e95c19286b.jpg

Вот так все просто, прямо в жилой комнате, без сложностей и наворотов.

+1

22

И далее, какой бы вакуумный насос вы не использовали, нужно минимальное оборудование для его подключения к откачиваемой емкости.
Как это не странно, но самое сложное в этом плане оборудование у газосветчиков - изготовителей неоновой рекламы, возможно это определено временем и объемами работ
http://i59.fastpic.ru/big/2014/0210/7d/11fd318ef9ab22646305c5e37b426f7d.jpg
Все из стекла со стеклянными кранами и тп.
Значительно проще выглядит оборудование у физиков - насос, высоковольтный блок питания и система из 2-3 кранов
http://i33.fastpic.ru/big/2014/0210/79/9aff2257c64d216450325f4ef48eb079.jpg
А вот так делают самоделкины -
http://i57.fastpic.ru/big/2014/0210/12/0bdfbf726e1cad45723139b4c22e9712.jpg
http://i57.fastpic.ru/big/2014/0210/34/1b8263eb0a43b919fed950603c92e834.jpg
http://i57.fastpic.ru/big/2014/0210/72/6102ae306d7d2cd8c894045f41488872.jpg
http://i57.fastpic.ru/big/2014/0210/95/944f853aed6ba8eb27e5a880b8257d95.jpg
http://i57.fastpic.ru/big/2014/0210/24/04280da05f990460c106d004fecd0824.jpg
Все собирается из металла, ибо как показала практика стеклянная арматура часто бьется. Собирается вот по этой схеме
http://i57.fastpic.ru/big/2014/0210/2c/76acfeb8c36662ed30a60b355ab4252c.gif
Трубки можно использовать медные(что используют холодильщики и водопроводчики), краны я использовал шаровые на 1/4 дюйма(А и В)
http://i59.fastpic.ru/big/2014/0210/29/a31f23c27d160bd231fb8a72386e5929.jpg
а кран С игольчатый(вот такой http://www.vseinstrumenti.ru/rashodnie_ … 1_4_36376/ ) для точного напуска газа. Все соединения трубок паял оловом.
Переходник на штенгель(кусочек стеклянной трубки которую потом отпаивают) вот такой
http://i58.fastpic.ru/big/2014/0210/c2/aac3207a71e62493df7504a272e355c2.jpg
http://i58.fastpic.ru/big/2014/0210/f1/8c54c4f38e171d3814e2649db94ae5f1.jpg
можно с успехом заменить кусочком толстостенного(чтоб не сплющивался от вакуума) шланга.
Манометр можно не ставить, он все равно не покажет вам эти последние миллиметры ртутного столба, проще сразу подключать высокое напряжение и контролировать вакуум по свечению газа.

С уважением, Алексей.

продолжение следует

+2

23

Может кому пригодится

http://www.egl.ru/news.shtml

+1

24

pozn написал(а):

Может кому пригодится


Zenon
http://www.zenonline.ru/
Неоновые технологии и материалы
http://www.neon-neon.ru/

Группа фирм ГЕЛЬВЕТИКА.
http://www.helvetica.ru/contact.html
например cм.
Газ и редукторы : Инертные газы и редукторы для неоновой рекламы : Материалы и оборудование для изготовления неоновой рекламы : Каталог - Гельветика - Прикамье
http://www.helvetica.perm.ru/catalogue/view/124

З.Ы.
есть опыт работы с Гельветикой...
можно договориться с менеджером
на доставку закупки
как груз- с рейсовым
межгород-автобусом...
(главное вовремя встретить-получить, не проспать...)
:D

:flag:

+1

25

Спасибо господа, верные ссылки. Любой желающий за наличный расчет, может купить у этих фирм : стеклотрубку(заготовки), инертные газы, готовые электроды разных размеров, высоковольтный провод и многое другое. Представительства этих фирм есть практически во всех городах.

0

26

Делаем полноценную, маленькую неонку с электродами. Отличаться от настоящей неонки будет одним - в ней будет светиться азот.

1) В любой из перечисленных выше фирм, покупаем прозрачную трубку, диаметром 8, 10 или 12 мм. Это не принципиально, какая будет в наличии тот диаметр и берите. Трубка продается отрезками по полтора метра, 10-15 руб за отрезок.
2) Теперь нам нужна проволока для электродов, которая дает согласованный впай со стеклом. Для этих целей подходят сплавы платинид или ковар. Теоретически и практически их можно купить у фирм торгующих проволокой и сплавами, но это долго и хлопотно. Есть простой выход. То что нам нужно находится в простой лампочке накаливания на 220 вольт.
Берем новую или сгоревшую лампочку и делаем ей аутопсию(вскрытие) Процесс изложу в картинках.
Для этих работ нам понадобятся пассатижи и ручная машинка типа "Дремель" с алмазным отрезным диском
http://img.electrovenik.ru/full/pryamaya-shlifmashina-dremel-3000-1-25-f0133000jf_46229_1.jpg
http://img.alibaba.com/img/pb/203/420/554/554420203_285.jpg
Дремель может быть заменен любой аналогичной моделью подходящей вам по цене. И наконец его можно заменить алмазным надфилем(не так удобно и дольше по времени).
Далее, берем лампочку и осторожно греем ее цоколь на пламени горелки, пока не расплавится припой и не размягчится мастика, которой колба приклеена к цоколю
http://i33.fastpic.ru/big/2014/0211/12/ca4a23a52629695033991ffeeb5fe512.jpg
ВАЖНО! Все работы по вскрытию вакуумированных изделий, производить только в защитных очках.
Потом пассатижами аккуратно отделяем цоколь от колбы.
http://i33.fastpic.ru/big/2014/0211/37/8fc45ec4f806fb316d33a0d752b19837.jpg
Потом алмазным диском или надфилем, спиливаем кончик запаянной штенгельной трубки
http://i33.fastpic.ru/big/2014/0211/58/e2e12c948cc45b0c7170648f3bfeeb58.jpg
Далее, аккуратно алмазом, отпиливаем по кромке стеклянную деталь с электродами
http://i33.fastpic.ru/big/2014/0211/02/72db3057fa4a9ea6ba131df3c2b6a002.jpg
И извлекаем ее из колбы
http://i33.fastpic.ru/big/2014/0211/8d/de545c29b2bccf990e63c6ce9c5a918d.jpg
http://i33.fastpic.ru/big/2014/0211/0f/224a45aca58e209d7e7c86993e3c720f.jpg
Потом нагреваем горелкой ту часть где проволочки впаяны в стекло и следом бросаем в холодную воду. Стекло растрескивается и мы получаем искомое. Аккуратно разгибаем проволочные зажимы и освобождаем вольфрамовую спираль, она нам пригодиться в дальнейшем. Так же забираем проволочки подпорки спирали, они из молибдена и пригодятся в дальнейшем.

0

27

Итак, у нас есть трубка и проволока которую можно впаивать в стекло. Это означает что КТР этого стекла и проволоки совпадают, в результате чего спай получится герметичным.
http://i33.fastpic.ru/big/2014/0211/2c/8f16aeb7146923c42c6cd3e03cf1572c.jpg
Берем только одну из добытых проволочек, и сгибаем ее пополам. На стеклянной трубке, предварительно делаем небольшую перетяжку, для удобства отпаивания после вакуумной откачки.
http://i33.fastpic.ru/big/2014/0211/72/d0b1f2d979749352133702e6916c0172.jpg
http://i33.fastpic.ru/big/2014/0211/ee/ea0d82ed31cfb994f1d1a9f8e0af99ee.jpg
От края перетяжки, отмеряем 30-40 мм и трубочку обрезаем, делая на ней круговую насечку алмазным надфилем. С другой стороны от перетяжки, оставляем около 100 мм для подсоединения к шлангу вакуумного насоса.
Теперь нагреваем в пламени горелки "короткий" край трубочки, так и с таким расчетом чтобы размягчились 4-5 мм трубки.
http://i33.fastpic.ru/big/2014/0211/c6/ac30a8c0724c7cc09ae4a833f37059c6.jpg
И слегка сплющиваем их пинцетом. Должно получится вот так
http://i33.fastpic.ru/big/2014/0211/b6/84e7890e90eb6400c98d80d0f4c757b6.jpg
Далее, берем согнутую проволочку пинцетом и вносим в пламя горелки, там же в другой руке прогреваем сплющенный конец трубочки. Как только стекло размягчится, втыкаем концы проволочки в стекло и продвигаем на нужную глубину
http://i33.fastpic.ru/big/2014/0211/80/7ca934760f9eeffeebb2afac15522180.jpg
Спай тщательно осматриваем и если требуется прогреваем вновь и обжимаем стекло пинцетом. В итоге должно получится так -
http://i33.fastpic.ru/big/2014/0211/c0/56929af42564297386dd86ed8c8cd9c0.jpg
После этого, перекрываем у горелки подачу воздуха, чтобы получилось яркое, коптящее пламя и в этом пламени, в течении не менее 3-5 минут, вращая изделие, отжигаем его. Это крайне необходимая процедура, для снятия внутренних напряжений в стекле. Если этого не сделать, стекло в месте спая растрескается.

Далее, трубку открытым концом, подсоединяем к шлангу вакуумного насоса. Сгиб проволочки перекусываем кусачками и к получившимся выводам подключаем высокое. Откачиваем до появления яркого свечения. Когда вы выберете оптимальное разряжение перекройте шланг краном, отключите высокое, и медленно прогрейте пламенем горелки перетяжку на трубке. Можно немного сплющить стекло пинцетом в перетяжке. Как только вы увидите что стекло спаялось, то чуть выше спая сильно разогревайте и удаляйте остаток трубки. У вас должно получиться так -
http://i33.fastpic.ru/big/2014/0211/ed/d1b8ca3f0b72b6b83c0a45d5a679eded.jpg

От какого напряжения будет зажигаться ваша неонка, зависит от степени разряжения и расстояния между электродами. Выясните это экспериментально.

продолжение следует

+3

28

И так, мы умеем делать маленькие неонки. Но данная конструкция слишком проста. Могут появиться идеи добавить еще один электрод, или попытаться сделать совсем маленькую неонку, или придать ей определенную форму и взаимное расположение электродов.
Умельцы придумали как упростить изготовление электродов для мини газоразрядных лампочек. В продаже есть замечательные "полуфабрикаты" заготовки для электродов - это герконы(герметические контакты). Герконы стоят не дорого и имеют различные размеры, продаются в магазинах электронных деталей.
http://s9.uploads.ru/t/Aqruj.jpg
Вооружаемся минимашинкой типа "дремель" с миниатюрным, отрезным, алмазным диском, и препарируем геркончики так как указано на фото
http://s9.uploads.ru/t/junMh.jpg
http://s9.uploads.ru/t/29BZk.jpg
Теперь с помощью маленькой ручной горелки, оплавляем оставшуюся часть стеклянного корпуса в бусины
http://s8.uploads.ru/t/SBlKL.jpg
http://s9.uploads.ru/t/UHm6I.jpg
http://s9.uploads.ru/t/s6uUg.jpg
Вот так просто, мы получили готовые к впаиванию мини электроды. Стекло герконов совместимо для спаивания с любыми мягкими сортами стекол из которых делают лампы и неоновую рекламу.
Вот так выглядит спай
http://s9.uploads.ru/t/PSXpk.jpg

продлолжение следует

+1

29

Дааа,все интересней и интересней

Xenon написал(а):

Умельцы придумали

Из чего только не придумают,то или иное,уже чешутся руки самому попробовать  изготовить лампу,в связи с этим хочу спросить,можно ли для трубки(заготовки) использовать обычную ЛДС-ку? Может определенной фирмы? Отмоется ли покрытие и т.д.?

0

30

rustro1tn написал(а):

в связи с этим хочу спросить,можно ли для трубки(заготовки) использовать обычную ЛДС-ку? Может определенной фирмы? Отмоется ли покрытие и т.д.?


Можно. Любые лампы, любых фирм изготавливаются из легкоплавких сортов стекла(свинцовые стекла, содовые стекла). Эти стекла легки в обработке, не требуют кислородного дутья, то-есть хоть на газовой плите, хоть ручной горелкой, совместимы между собой и т.д.
Люминофорное покрытие отмывается легко в горячей воде с добавкой моющего средства. НО! Вскрытие и отмывку ламп, производить на свежем воздухе, не в квартире(можно на балконе, лоджии), так как в лампах содержится ртуть, равномерно распределенная по люминофору.
После помывки стекло можно безопасно обрабатывать.
По началу ЛДСки были моим основным источником стекла.

С уважением, Алексей.

0


Вы здесь » Биорезонансные технологии » Сделай сам » Уголок домашнего стеклодува.
