В помощь "Самоделкину"

Сообщений 31 страница 60 из 683

31

Кэцалъ написал(а):

отчего вы запитывали 9вольт, от кроны типа чтоль

Так от чего есть, оттого и надо запитывать: от кроны, от корунда, от аккумулятора, от сетевого блока питания... Лично я всё запитываю от самодельного лабораторного блока питания с регулируемым выходным напряжением и защитой от КЗ: никаких расходов на разные батарейки. Конечно, на улицу с собой блок питания не возьмёшь. Да и нет необходимости.

0

32

К  сожалению  : analyzer.zip ; counter.exe ; после распаковки и попытки запустить появляется ремарка об отсутствии библиотек или неправильности пути.

Программа  ToneGen установилась , запустилась , но при любых с ней манипуляциях ,
выдает < Run-Time Error 53 , File not found : IO DLL.>

  Если можно помогите.

Отредактировано putnik (25.03.2009 08:22)

0

33

Йа немного тупанул речь о том нужна напруга ровно в 9 вольт или можно(нужно) больше и с амперчигами тоже разобрацо бы а то подрубил чё под рукой оказалось а оказался адаптер от кэнона 9.5V-2.7A  :crazy:И вообще йа конечно жесткую пускаю через этот собраный мной агрегатиг обычную музику. Товарищи знающие уже скажите мне какой йа дурак. Если у меня чёнить отвалицо найду вас и покусаю  :shine:

Отредактировано Кэцалъ (01.04.2009 16:04)

0

34

Здравствуйте, уважаемые!

Продолжаем пополнять базу виртуальных приборов с использованием звуковой карты компьютера.
Многие "самодельщики" знают сайт  Записных Олега Леонидовича http://zapisnyh.narod.ru/virt.htm ( Пишу это не ради рекламы, а действительно хороший сайт ). В конце прошлого года автор выдал в общее бесплатное пользование множество новых виртуальных приборов.

И так разрешите представить, если кто еще не знаком...

Комбинированный генератор НЧ

Выглядит вот так -

http://zapisnyh.narod.ru/gen32.gif

Применительно к тематике нашего сайта, его очень удобно использовать как задающий генератор для аналогов приборов "ДЭТА",  "МИНИТАГ", "Цеппер" и им подобным... Например, те, кто формирует лечебные звуковые файлы в редакторе Sound Forge могут использовать данный генератор для формирования файла с нужными характеристиками. Либо сразу же воспользоваться этим генератором.  Вот если бы эта программа имела бы еще и возможность программировать генерацию по частоте и длительности звучания, то тогда бы получили бы полный компьютерный аналог "ДЭТЫ".

Кстати, используя эту программу можно было бы, наверное, упростить схему уважаемого Tomade. Так как генератор имеет 2 независымых выхода, то один выход можно было бы использовать как модулирующий, а другой как опорный на частоту 10...15 кГц. Интересно, что на это скажет Tomade?

Прибор имеет раздельное управление по двум каналам - по амплитуде, частоте, качанию частоты, формирует синус, меандр, треугольник и пилу.

Скачать его можно здесь - http://zapisnyh.narod.ru/gen32.zip

Генератор имеет хороший встроенный help, поэтому подробно описывать его не буду.

Осциллограф наиболее удачной из старых версий 1.22

http://zapisnyh.narod.ru/osc122.gif

Скачать - http://zapisnyh.narod.ru/osc122.zip

Частотомер

Простой, но весьма точный и устойчивый в работе двухканальный цифровой частотомер.

http://zapisnyh.narod.ru/fm.gif

Скачать - http://zapisnyh.narod.ru/fmeter.zip

МультиМетр

Простой прибор для измерения произвольных физических величин - температуры, давления, постоянного напряжения и т.д. Приводится схема внешнего устройства для самостоятельного изготовления. Доработка звуковой карты не требуется. Подробнее здесь - http://zapisnyh.narod.ru/mm.htm

http://zapisnyh.narod.ru/mm_p.gif

От себя: по-моему, прибор Мультиметр заслуживает особого внимания. Ведь автор позиционирует его как универсальный измеритель чего угодно. Мне сразу же пришло желание попробовать использовать его как компьютерный вариант омметра, на базе которого можно реализовать виртуальный аналог прибора Фолля.
Тем более, что прибор имеет функцию экспорта в файл формата Excel. В конфигураторе прибора можно настроить отображение прибором измеряемой величины и провести его калибровку.

http://zapisnyh.narod.ru/mm_p2.gif

Требуется также собрать небольшую аппаратную часть - модулятор, так как звуковая карта не воспринимает постоянного напряжения.

Единственный его недостаток - это измерение только линейных параметров. Но в будущих версиях автор обещает это доработать.

0

35

автор позиционирует его как универсальный измеритель чего угодно. Мне сразу же пришло желание попробовать использовать его как компьютерный вариант омметра, на базе которого можно реализовать виртуальный аналог прибора Фолля.

я давно прицеливаюсь к этому:
{Это могут быть
     - самопишущие регистраторы величин, например электрокардиограф,
     - различные характериографы, например для съема ВАХ двухполюсников - терморезисторов, диодов и стабилитронов, а также биполярных и полевых транзисторов,
     - измерители различных неэлектрических величин с соответствующими датчиками, а также характериографы на их основе,
     - и т.д., и т.п. - все зависит от стоящих перед Вами задач и нашей с Вами фантазии.}
прицеливаюсь сделать:, характериограф:, точек-зон-меридианов по Фоллю-Жукову, скрининг, и т.д., и т.п., это будет достойная диагностика, по взрослому всё будет.  :)  ;)
http://medem.kiev.ua/page.php?pid=1799
http://biorezonans.3bb.ru/viewtopic.php?id=78#p10200

увеличить

Отредактировано 0,vr (30.01.2010 00:03)

0

36

На заметку "Самоделкину"

Как говорится, прогресс не стоит на месте и вот уже появился новый класс приборов -
цифровые интеллектуальные мультиметры UT-71

Модели распределены по степени диапазона выполняемых измерений и функционального набора дополнительных опций.  Все модели оснащены автоматическим выбором диапазона измеряемых величин, функцией True RMS (определение истинных значений), USB-интерфейсом, оповещением режима тока, а также, имеют подсветку дисплея.

http://www.voltmaster.ru/news/img/882.jpg

Для увеличения сервисных функций в мультиметр вводят "интеллектуальные" элементы. Теперь мультиметры не просто показывают статичные данные, но и дают пользователю упрощенную аналитику зарегистрированных событий: пиковые и усредненные значения, логический компаратор, AC+DC измерения. Такие приборы выполняют элементарные функции записывающих устройств, они позволяют сохранять до 100 значений во внутреннюю память мультиметра. Популярный интерфейс USB даст пользователю возможность провести более детальный анализ измерений посредством компьютерных технологий.

Самое приятное, что этот мультиметр имеет интерфейс USB, позволяющий подключить его к компьютеру.
Таким образом получаем универсальный измеритель и компьютерную обработку.
Вот бы поиграться с программным обеспечением ( если оно конечно есть ) для этого мультиметра и сделать на его базе Фоллевский тестер!

И при всей своей универсальности эта штуковина стоит 3600 руб

P.s:  Диапазоны измерения частоты у него: 20 Гц  -  200 Мгц.

0

37

Продолжение....

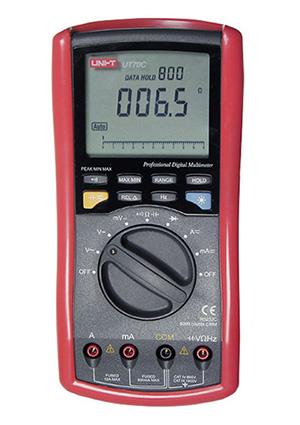

Или такой вариант -  UT70C, UT70B, UT70D
Стоит еще дешевле.

http://www.platan.ru/img_base/nn_jpg/454313203.jpg

Эти модели имеют интерфейс RS232.  А написать программу обработки для RS232 проще чем USB.

Модель UT70A имеет ручной выбор пределов измерения, то есть, более высокое быстродействие, но к сожалению не имеет интерфейса для подключения к компьютеру.

0

38

А вот эта модель имеет интерфейс RS232, стоит еще меньше - от 1300 руб. и комплектуется бесплатным софтом.

MAS-345

http://www.rsrelectronics.com/test/mas-345.jpg

Скачать программу - http://www.rsrelectronics.com/download/dmm_view.zip

http://s004.radikal.ru/i206/1002/9e/bb31e8dc5bbc.jpg

0

39

Здравствуйте, уважаемые!

Часто на форуме пишут такое - "Хорошо бы тот или иной прибор реализовать на микроконтроллере. И хорошо бы нашелся бы программист, сумевший реализовать всё это".

Время идет а программисты по микроконтроллерам не находятся. Оно и понятно - у нас же не коммерческий форум. Но тем не менее, существуют средства разработки, позволяющие работать с микроконтроллерами, не зная ассемблера. Например, программа FLOWCODE. Благодаря этой программе процесс программирования сводится, грубо говоря, к рисованию кубиков и стрелочек.
Существует версия для микроконтроллеров PIC и AVR.

Более подробно с программой можно познакомиться, почитать русскую документацию и примеры  на сайте  http://flowcode.info

http://s004.radikal.ru/i207/1002/59/964acaf36013.jpg

Скачать FLOWCODE for PIC v4.2.3.58

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.


Документация на русском - скачать

"Быстрый старт" - перевод руководства к Flowcode - скачать

Help к FLOWCODE ver. 4 на русском - скачать

АЗЫ ПРОГРАММИРОВАНИЯ МИКРОКОНТРОЛЛЕРОВ - FlowCode с нуля - перейти

Аналогичное средство разработки для микроконтроллеров AVR, но уже других разработчиков, с некоторых пор стало абсолютно бесплатным - Algorithm Builder бесплатный графический ассемблер для AVR

Сайт Algorithm Builder - http://algrom.net/russian.html

http://s001.radikal.ru/i193/1002/2b/fb113189dd57.jpg

Уроки по программированию микроконтроллеров на Algorithm Builder  - http://amttel.narod.ru/pagee.htm

0

40

Здравствуйте, уважаемые!

Вот вам еще одно бесплатное творение Записных Олега Леонидовича -

Измеритель RCL на базе звуковой карты

http://zapisnyh.narod.ru/rcl.gif

Программа вер.3.0 реализует измеритель сопротивления (R), емкости (C) и индуктивности (L).
  Ориентировочные пределы измерения
  - R в двух поддиапазонах от 0 Ом до 100 кОм и до 5,1 МОм,
  - C в двух поддиапазонах от 0 пФ до 5 мкФ и до 10000 мкФ,
  - L до 5 Гн.

Схему подключения можно посмотреть в help-е к программе.
Подробнее - тут

Скачать программу - http://zapisnyh.narod.ru/rcl.zip

Помнится, Викторович искал нечто подобное, чтобы реализовать идею компьютерного фоллевского тестера.

0

41

http://content.foto.mail.ru/mail/radistan-12/_myphoto/i-13.jpg
Есть схема умножения, а есть схема деления.
Если нет осциллографа или частотомера то на приборе выставляем частоту ориентируясь на виртуальных приборах осциллограф, частотомер установленный на компьютере.

Отредактировано Оллег (23.02.2010 17:33)

0

42

Компьютерный ТВ-тюнер в роли частотомера
Так уж случилось, что у меня нет частотомера с возможностью измерения частот выше 100 МГц. И проблема вовсе не в том. что не из чего собрать необходимый делитель частоты и добавить еще один разряд в уже имеющийся самодельный частотомер на микропроцессоре 1030ВЕ31. Дело в том. что частоты выше 100 МГц приходится измерять не чаще раза в несколько лет. и необходимости в гаком приборе, вроде бы, нет. Но все же, нет-нет, да и понадобится, а как же тогда быть?
Как-то в одном из журналов для радиолюбителей рассказывалось о том. что частоту можно измерять с помощью УКВ-приемника с цифровой индикацией частоты. Речь шла о популярных в 90-х годах прошлого века карманных "китайских" радиоприемниках с низкой ПЧ и автосканированием УКВ диапазона (65. .110 МГц). 8 настоящее время для измерения гораздо большего диапазона частот можно использовать компьютерный ТВ-тюнер, предназначенный для приема аналоговых сигналов эфирного или кабельного телевидения.
http://electroscheme.org/uploads/posts/2008-10/1223248100_kompjuternyjj-tv-tjuner-v-roli-chastotomera-1.jpg

Если имеется внутренний PCI или PCI-Express тюнер, то чтобы превратить его в частотомер, достаточно изготовить простейший переходник по схеме, показанной на рис.1. Переходник состоит из отрезка коаксиального кабеля длиной до 2 м, резистора, конденсатора, стандартного антенного штекера, зажима "крокодил", иглы-щупа и 4-5 ферритовых цилиндриков 600НН от контуров ПЧ старых радиоприемников. Цилиндрики нанизываются на кабель со стороны подключения к тюнеру. Коаксиальный кабель подключается к антенному гнезду тюнера, "крокодил" — к общему проводу ("массе") тестируемого устройства, а щуп — к местам прохождения ВЧ-сигнала. благодаря высокой чувствительности ТВ-тюнеров, иглу щупа в большинстве случаев даже не придется подключать, например, к выводам обмоток контура, выводам транзистора или кварца. Достаточно просто поднести шуп на расстояние 2...10 мм, и он, как антенна, "поймает" измеряемую частоту.
Чтобы провести измерения, не нужно искать специализированное программное обеспечение, достаточно того, что шло в комплекте с тюнером или практически любое ПО сторонних производителей. На рис.2 показан пример использования программы FLY 2000 TV в режиме частотомера. "Режим частотомера" — это не что иное, как режим поиска телевизионных станций с отключенной опцией "Пустой экран при отсутствии видеосигнала". Это даст возможность наблюдать в окне "телевизора" характерный шум, отсутствие которого и будет означать настройку тюнера на частоту источника колебаний. Сканирование частоты в программе FLY 2000 TV выполнено очень удобно. Например, можно сканировать вручную с шагом 10 МГц, 1 МГц. 50 кГц. ввести частоту вручную или выполнить автосканирование.
Мой тюнер позволяет сканировать непрерывный диапазон частот от 45 МГц до 895 МГц. Если имеется внешний компьютерный тюнер, подключаемый к компьютеру через порт USB-2 или IEEE1394, то пользоваться им в режиме частотомера будет еще удобнее, поскольку отпадает необходимость в высокочастотном соединительном кабеле. Чтобы случайно за измеряемую частоту не принять "зеркалку", нужно стремиться к минимальному уровню полезного сигнала на вхсде тюнера, т.е. относить иглу щупа от измеряемой точки насколько возможно дальше. После небольшой тренировки вы научитесь по характеру картинки и звукового фона легко отличать частоты полезного сигнапа от гармоник и помех. Если вы хотя бы приблизительно знаете, на какой частоте должен работать испытуемый узел, то нет необходимости сканировать
весь диапазон (протяженностью более 800 МГц).
В некоторых моделях телевизоров также можно плавно сканировать диапазон в ручном режиме с индикацией текущей частоты, хотя пользоваться телевизором как частотомером все же менее удобно.
Литература
1. А.Бутов. ДМВ модулятор ТВ-сигнала Samsung RUS736 И CBL. — Схемотехника, 2005, №9, С.55.
2. В.Куц. ТВ-тюнеры — быть или не быть? — Радиомир. Ваш компьютер, 2004, №9, С.2.
А. БУТОВ, с.Курба Ярославской области.

0

43

0,vr написал(а):

ну да, спасибо ОАГУФу MIOLу за программу

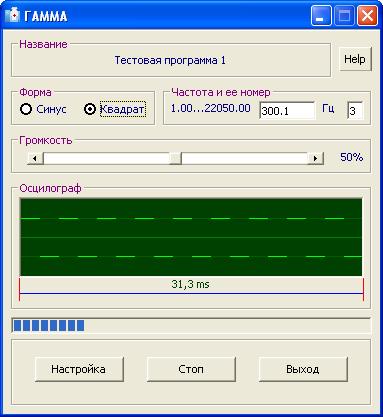

;)  :) , было бы очень достойно если в программу ОАГУФа MIOLа ГАММА ver. 1.03:
http://biorezonans.3bb.ru/viewtopic.php … =23#p11546
664 2010-04-05 20:30

http://superbiorezonans.9bb.ru/uploads/000c/67/df/140-1-f.jpg

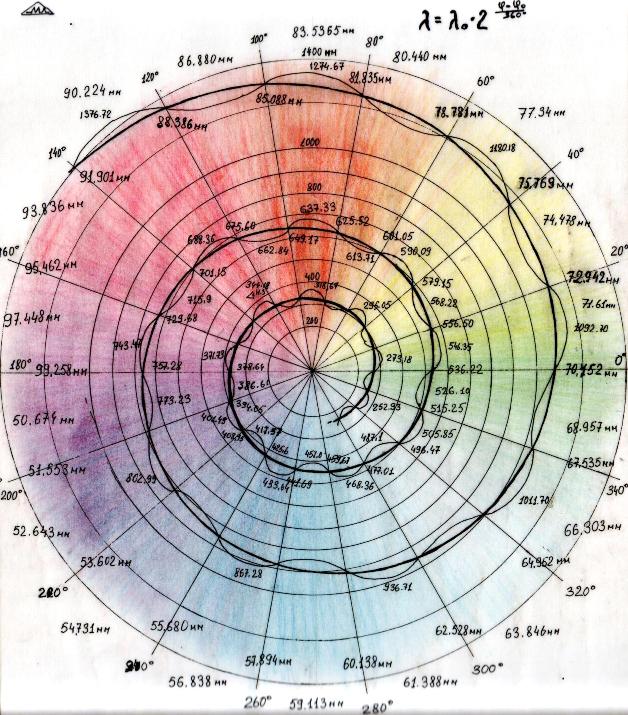

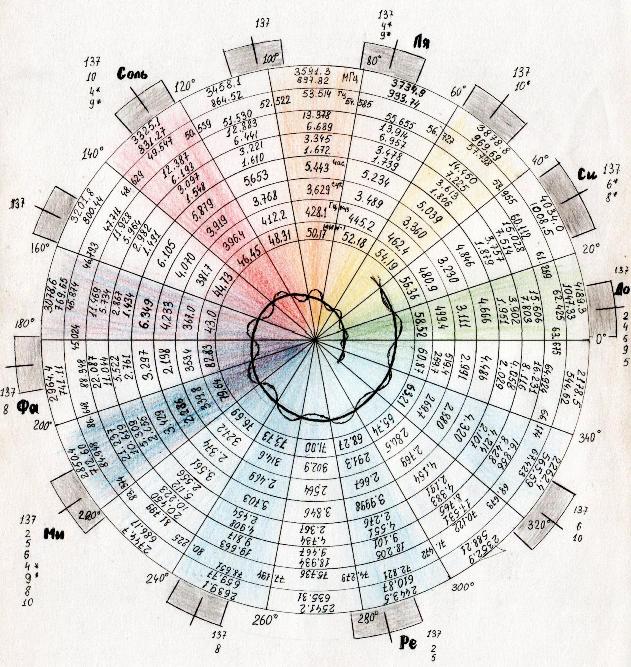

ввести кружки Викторовича:

http://superbiorezonans.9bb.ru/uploads/000c/67/df/139-2-f.jpg
http://superbiorezonans.9bb.ru/uploads/000c/67/df/139-1-f.jpg

что-бы можно было сразу смотреть как частота по ВЭ "проходит" :unsure:
..................................................................................................................................
девайсов для лечения теперь у нас есть  ;) , нужен хотя бы простенький компьютерный вольтметр со стрелкой, и графиком, например собрать в кучу девайсы, в этой ветке выше:
http://zapisnyh.narod.ru/mm.htm
В помощь "Самоделкину"
В помощь "Самоделкину"

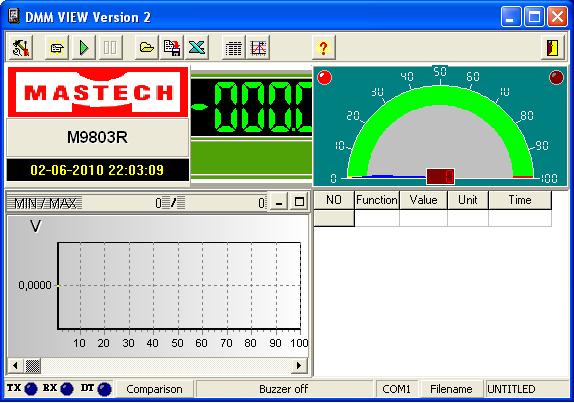

http://superbiorezonans.9bb.ru/uploads/000c/67/df/141-1-f.jpg
http://superbiorezonans.9bb.ru/uploads/000c/67/df/141-2-f.gif
http://superbiorezonans.9bb.ru/uploads/000c/67/df/141-3-f.png

, и сделать один по фоллю, начального уровня, без всяких баз данных  ;)

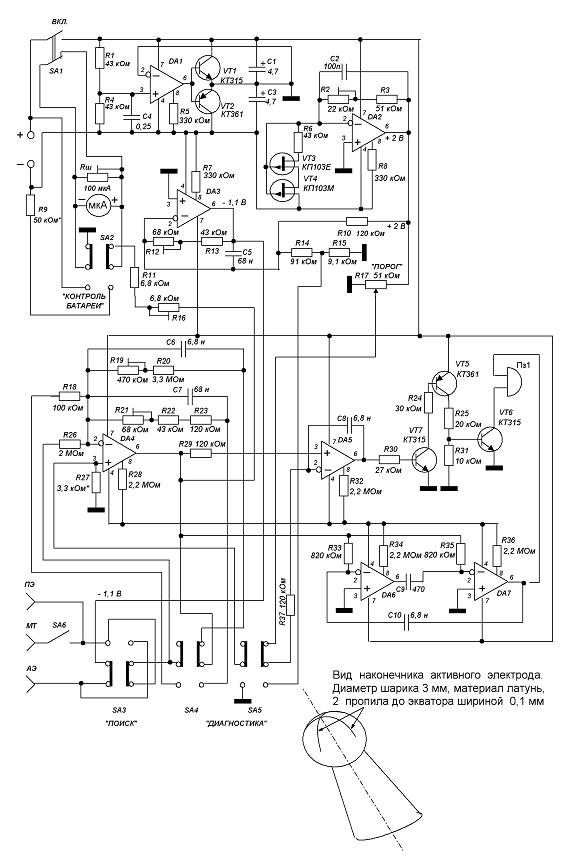

аппаратная часть от ОАГУФа Шарлатана, сигнал можно снять с вывода (6) микросхемы DA4:
http://biorezonans.3bb.ru/viewtopic.php … p=30#p6217

http://superbiorezonans.9bb.ru/uploads/000c/67/df/142-1-f.jpg

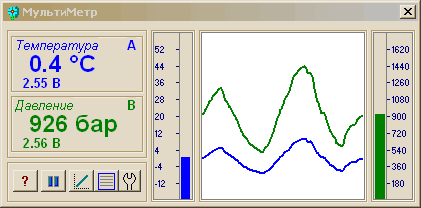

далее модулятор и программа Записных Олега Леонидовича (МультиМетр):
http://zapisnyh.narod.ru/mm.htm

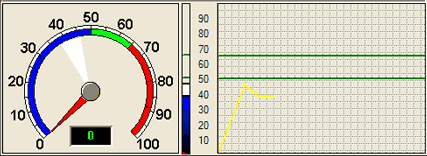

ну, и картинки: стрелки-графики есть выше в этом сообщении.  ;)  :)

Отредактировано 0,vr (25.04.2010 22:22)

0

44

0,vr написал(а):

девайсов для лечения теперь у нас есть   , нужен хотя бы простенький компьютерный вольтметр со стрелкой, и графиком, например собрать в кучу девайсы, в этой ветке выше:

Понятное желание!  Вопрос о создании доступного диагностического прибора назрел и перезрел. Так как нет смысла что-то лечить без диагностики и обратной связи о состоянии организма.
Клеопатра чуть ли не в каждом сообщении об этом пишет...

А аппаратная часть здесь наверное не так уж и важна. Ведь в основном, все они измеряют сопротивление.
Чтобы огород не городить и не изобретать велосипед, можно например, взять готовый прибор - мультиметр, имеющий подключение к компьютеру, с помощью Com или USB порта.

Далее, как писал Викторович выше в этой ветке, нужно программно реализовать алгоритм поиска момента "плато" при разном усилии нажатия на щуп...

http://biorezonans.3bb.ru/uploads/0001/48/78/4471-1.jpg

Любой спец по программированию Сom-порта может написать программку, которая будет опрашивать прибор MAS-345 ( стоит он примерно 1000-1200 руб. ) и получать значения сопротивлений при измерении.
Дальше анализировать результаты измерений и находить "плато". А потом уж всё остальное....

Это я к тому, что любой может уже это cделать. Подключите к MAS-345 любую терминальную программу, например, HiperTerminal.  Читайте из прибора значения сопротивлений... А дальше будет требоваться консультация врачей-фоллистов. А где их взять?

Кстати, на сайте Записных Олега Леонидовича уже продается готовый вариант компьютерного аппарата Фолля. Как он пишет, прибор этот делался в тесном сотрудничестве с врачом-фоллистом.

0

45

MIOL написал(а):

Кстати, на сайте Записных Олега Леонидовича уже продается готовый вариант компьютерного аппарата Фолля. Как он пишет, прибор этот делался в тесном сотрудничестве с врачом-фоллистом.

-а где это посмотреть-купить можно, что-то не нашёл...?

0

46

0,vr написал(а):

-а где это посмотреть-купить можно, что-то не нашёл...?

Странно! Пару лет назад у него на сайте продавался компьютерный аппарат Фолля.

В комплекте была аппаратная часть с щупами и чашками для диагностики. И программа, с интегрированными в нее БАТ и рисунками внутренних органов. Я ему как-то написал, интересовался ценой и тем, поддерживает ли его устройство фунцию репринтинга.
Он мне тогда ответил, что лучше мне по этим вопросам обращаться к врачу-фоллисту, который помогал делать этот прибор.
А сейчас на его сайте аппарата Фолля нет.  Видимо он не пользовался спросом.  Есть только кардиограф.
А может есть какие-то другие причины. Стоил он тогда по сравнению с другими приборами немного - 5000 руб.

Современные, так называемые "кабинеты Фолля" продают по цене от 12000 до 40000 руб.

0

47

И все-таки она там есть....

Компьютерная система экспресс-диагностики по методу доктора Р. Фолля -

Скачать -

Скрытый текст:

Для просмотра скрытого текста - войдите или зарегистрируйтесь.


О том, как устроена аппаратная часть ( измерительный блок )  нужно спрашивать у автора.

0

48

Нигде не могу найти исходник ToneGen. MIOL если он у тебя остался пожалуйста пришли мне на мыло kruchkov-v-l@yandex.ru

0

49

MIOL
Нигде не могу найти исходник ToneGen. MIOL если он у тебя остался пожалуйста пришли мне на мыло kruchkov-v-l@yandex.ru

0

50

Интернет-журнал "Домашняя лаборатория"
http://homelab.atspace.com/journal.html
http://homelab.atspace.com/index.html
Этот сайт является средством для обмена опытом тех, кто проводит какие-нибудь разработки или экспериментальные исcледования дома, в своей домашней лаборатории. Тем, для кого изобретательство или научные исследования являются просто хобби, постоянно приходится проявлять чудеса изобретательности, чтобы соорудить какую-нибудь установку из подручных средств, из того что можно купить по дешёвке в магазине или отыскать в куче всяческого хлама. Опыт построения таких установок и как мы знаем из истории, сами исследования и разработки, порой оказываются бесценными и могут быть использованы как идеи для дальнейшего развития техники и технологии. Размещение на этом сайте материалов о вашем опыте и разработках поможет вам оценить их значимость и может быть поможет вам внести свой, пусть даже небольшой, вклад в научно-технический прогресс...

Отредактировано 0,vr (08.06.2010 10:01)

0

51

Как спроектировать цифровой частотомер с тех. заданием: граница диапазона частот от 10 до 300 Гц
погрешность дискретности 10
время индикации 2 секунды
тип ячейки индикации ЖК
элементная база ТТЛ

0

52

Вопросы к уважаемым ГУФам, знатокам программирования.
1. Нет ли у кого проги, чтобы формировать через аудиокарту импульсные пакеты?
Конкретно, необходимы пакеты импульсов 50 - 100мкс, можно синуса, с заданной частотой в пакете. Частота пакетов должна устанавливаться в пределах от 0.02 до 50 гц. Скважнсть также регулируемая.
2. Умные люди сказали мне, что в принципе, на выход USB можно повесит что угодно, например кондёр или оптопару и заставить комп её распознать, а потом и выдавать сигнал через такой выход. Кто нибудь силён? Было бы очень удобно сделать выход генератора через оптопару,  для всяких изысканий.

0

53

Викторович написал(а):

на выход USB можно повесит что угодно

ГУФ Викторович! Могёт это Вам подойдёт...

http://www.chip-dip.ru/product0/9000030280.aspx

Интерфейсная экспериментальная USB плата (K8055 - в виде набора для самостоятельной сборки, VM110   - в собранном виде)

Содержит 5 входных цифровых канала и 8 цифровых выходных каналов.
Дополнительно имеется два 8-ми разрядных аналоговых входа и два 8-ми разрядных аналоговых выхода.
Количество входов/выходов может быть расширено при помощи подключения дополнительных (максимум четырех) таких плат к USB портам компьютера.
Все функции обращения к плате содержатся в динамической библиотеке (DLL)

Вы можете разрабатывать требуемое программное обеспечение (приложения Windows 98SE, 2000, ME, XP) на Delphi, Visual Basic, C++ Builder или с помощью любых других средств разработки 32 разрядных приложений, которые используют технологию DLL.

Свойства:
Программное обеспечение тестовое/диагностическое:
Раздельный тест входов/выходов
Функция "ВСЕ ВКЛ/ВСЕ ВЫКЛ"
Функция счета на выводах 1 и 2 с регулируемым сбросом (Максимум 2 КГц)
Управление аналоговыми выходами при помощи движков
Графическое отображение уровней входного аналогового сигнала линейными шкалами

Минимальные системные требования:
Центральный процессор компьютера Pentium-совместимый
Порт USB1.0 или выше
OS Windows 98SE или выше (несовместим с Windows NT)
Привод CD ROM, мышь

Параметры:
5 цифровых входов (0= земля, 1= открыт) на плате тестовые кнопки
2 аналоговых входа с функцией ослабления и усиления сигнала (с внутренним тестовым сигналом +5 вольт)
8 цифровых выходных ключей с открытым коллектором (максимум 50 вольт 100 мА) со светодиодной индикацией
2 аналоговых выхода:
0 - 5 В с выходным сопротивлением 1.5 КОм
ШИМ 0 - 100% выход с открытым коллектором макс. 100мА/40В со светодиодной индикацией
Разрешающая способность - 20 мСек на команду
Потребляемый ток от USB - 70 мА
В комплект поставки включено тестовое ПО с DLL библиотекой

Размеры: 145 Х88 Х 20 мм

USB подключение определяется выводом VBUS благодаря следующей архитектуре:

http://www.gaw.ru/html.cgi/txt/doc/micros/avr/usb_contr/21_8.htm

Отредактировано Семисын (17.06.2010 17:37)

0

54

генераторы импульсов на микросхеме CD4093B (К561ТЛ1) повышенной стабильности.
Микросхема CD4093B  весьма популярна среди радиолюбителей. На ней можно построить разнообразные устройства, ведь в составе этой микросхемы четыре элемента 2И-НЕ с передаточной характеристикой триггера Шмитта (гистерезисом). В частности, можно использовать в роли генератора прямоугольных импульсов звуковой сигнализации (рис.1), работающего в широком диапазоне частот. Частота генерируемых импульсов зависит от номиналов элементов R1 и С1.

http://superbiorezonans.9bb.ru/uploads/000c/67/df/391-1-f.gif

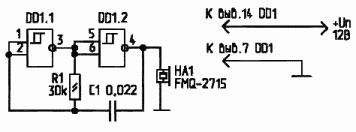

рис.1

Добавление в классическую схему светодиода обеспечивает гораздо лучшую, термостабильность (малые отклонения частоты выходных импульсов при колебаниях температуры.) Показанный на рис.2 генератор вполне конкурентоспособен с кварцевыми генераторами. Сопротивление резистора R1 может изменяться в широких пределах (от единиц килоом до 10...15 МОм). Ёмкость С1 также успешно варьируется от 100 пФ до 50 мкФ. При этом чем меньше ёмкость С1 и больше сопротивление R1, тем выше частота выходных импульсов. Для лучшей термостабильности конденсатор С1 надо использовать неполярный, с ТКЕ (температурным коэффициентом ёмкости) Н70 или М75. При указанных на схеме номиналах элементов частота импульсов составляет 1 кГц. На выход элемента DD1.2 подключается маломощный пьезоэлектрический капсюль НА1, который преобразует импульсы генератора в звуковой сигнал. Для указанного капсюля дополнительного усиления сигнала не требуется. Если для питания классической схемы (рис.1) используется стабилизированный источник с постоянным напряжением 12 В, при уменьшении Uпит на 1В (примерно на 10%) частота выходных импульсов также уменьшается, но на 1%. Таким образом, отношение изменения питающего напряжения к изменению частоты выходных импульсов составляет соответственно 1:10. В некоторых практических случаях это недопустимо. В схеме генератора на рис.2 отношение составляет примерно 1:200. А при колебаниях питающего напряжения в диапазоне 11...15 В изменения частоты и вовсе не заметно. В качестве светодиода HL1, кроме указанного на схеме, допустимо использовать любой светодиод с непрерывным свечением, например, L63SRC.

http://superbiorezonans.9bb.ru/uploads/000c/67/df/391-2.gif
рис.2

http://superbiorezonans.9bb.ru/uploads/000c/67/df/391-3.gif
рис.3

Придать генератору дополнительные возможности нетрудно, если вместо обычного светодиода применить мигающий. Здесь подходит практически любой тип мигающего светодиода. Схема такого генератора показана на рис.3. Светодиод HL1 играет роль прерывателя тока. Вместо указанного на схеме светодиода можно применить L816BRSC-B, L-769BGR или аналогичный. Во время работы узла он вспыхивает. В данной схеме необходимость в конденсаторе С1 отпадает. Генератор работает за счёт обратной связи через резистор R1 и собственной генерации светодиода HL1. Звук на выходе прерывистый: пауза 0,8 с, звуковой импульс 1,2 с и т.д. При изменении питающего напряжения частота остается стабильной. Такой узел удобно применять в качестве светозвукового сигнализатора в различных игрушках, устройствах охраны и т.п. Для него нет необходимости разрабатывать печатную плату. Если вместо указанного излучателя НА1 в данном варианте использовать капсюль с встроенным генератором, например, FMQ-2015В, то звуковой сигнал будет напоминать милицейскую сирену: частота звука будет изменяться на 170...300 Гц в такт вспышкам светодиода HL1. Можно пойти ещё дальше и применить излучатель с прерыванием KPI-4332-12. Тогда получается трёхтональный переливистый звук. Для "мягкости" звучания параллельно НА1 стоит установить неполярный конденсатор ёмкостью 1000...6800 пФ. Для усиления громкости звука необходимо применить более мощный излучатель НА1, например, СП-1, НС0903А, и оснастить узел усилителем тока на любом транзисторе средней мощности (КТ817).
А. КАШКАРОВ, г.С.-Петербург.

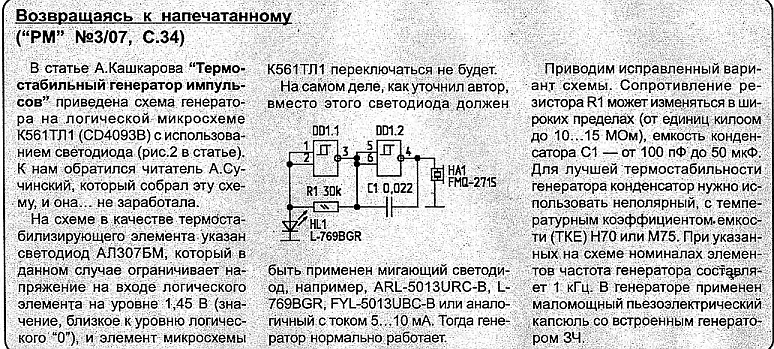

http://superbiorezonans.9bb.ru/uploads/000c/67/df/437-1-f.jpg

Отредактировано 9,vr (09.07.2010 18:05)

0

55

делаем медицинские электро-девайсы правильно  ;) :
https://ec.irf.com/v6/en/US/adirect/ir? … yName=iris
http://www.irf.com/technical-info/appnotes.htm

0

56

9,vr написал(а):

http://www.irf.com/technical-info/appnotes.htm

Спасибо.

0

57

сигнализатор разряда элементов питания

увеличить

0

58

Электроника СТУДИЙНЫХ ВСПЫШЕК http://www.osipoff.ru/
много интересного материала для радиолюбителей.

0

59

Словарь технических терминов
Напряжение
Это разность потенциалов, существующее между двумя точками проводника, измеряется и выражается в вольтах (в). Вольт — это напряжение, которое, будучи приложено к концам проводника с сопротивлением 1 Ом, создает ток силой 1 ампер. Напряжение — это вид электрического давления, которое толкает электроны от одного конца проводника к другому. Чем больше напряжение, тем больше сила тока. И, наоборот, чем больше сопротивление, тем меньше сила тока. Закон Ома — ток равен напряжению, деленному на сопротивление. I = U/R где: I — сила тока — (ампер), U — напряжение между концами проводника — (вольт), R — сопротивление проводника — (Ом). В зависимости от длины, сечения и материала проводник оказывает прохождению тока большее или меньшее сопротивление. Чем длиннее проводник, тем больше его сопротивление. И чем больше сечение проводника, тем меньше его сопротивление. Сопротивление измеряется в омах(ом), тысячах ом, или килоомах(ком) и миллионах ом, или мегомах (Мом). 1 ом — это приблизительно сопротивление, которое имеет медная проволока длиной 62 м и сечением 1 мм².

0

60

Вольтметр - это величина, измеряемая падением одного вольта с высоты одного метра. (Из словаря БСК-шных терминов).

0


Вы здесь » Биорезонансные технологии » Сделай сам » В помощь "Самоделкину"
