Здравствуйте, друзья!

Давно хочу создать прибор ТЭС. В идеале хотелось бы сделать устройство на микроконтроллере с возможностью задавать необходимую частоту, длительность импульса, параметры следования импульсов (одиночные импульсы или пачки импульсов), общее время воздействия. Причем задавать нужные параметры предполагается с консоли управления прибора и обязательное наличие ЖК-дисплея. Но так как я не "дружу" с микроконтроллерами и программированием, то предлагаю в качестве задающего генератора использовать CD/FLASH плеер с возможностью воспроизведения несжатого аудио потока в формате WAV. Далее следует усилитель, преобразователь напряжения и регулятор тока на выходе прибора. Сгенерировать сигнал с данными параметрами, а затем сохранить его в аудио файл можно при помощи программы "Adobe Audition". Эксперименты показали, что на выходе, к примеру, CD плеера SONY D-NF421 получаются импульсы практически прямоугольной формы с частотой следования до 1 Гц. При использовании в качестве задающего генератора микроконтроллера или плеера можно не ограничиваться частотой следования импульсов только 77 Гц, а экспериментировать с большим диапазоном частот. Объясню почему, а для этого приведу некоторые выкладки.

Для электросна используется постоянный импульсный ток прямоугольной (или близкой к прямоугольной) формы. Частота импульсов от 1 до 160 Гц, длительность импульсов - 0,5-2 мс, амплитуда тока - до 5-10 мА. Для центральной электроанальгезии используется постоянный импульсный ток прямоугольной (или близкой к прямоугольной) формы с переменной и постоянной скважностью. Частота импульсов от 160 до 2000 Гц, длительность импульсов - 0,1-0,5 мс. Средняя величина импульсного тока для достижения седативного и электротранквилизирующего эффекта - 0,8-1,2 мА, для обезболивания - максимально переносимый пациентом ток (до 3 мА). Седативное действие более выражено при частотах 200-300 Гц, электротранквилизация - при 800-900 Гц. Обезболивающий эффект проявляется при частотах свыше 1000 Гц с постоянной скважностью. В приборах, разрабатываемых Центром ТЭС Института физиологии им. И.П. Павлова РАН, параметры стимуляции несколько отличаются (используется последовательность как одиночных импульсов, так и пачек импульсов; биполярный ток и др.), но в целом схожи с параметрами, описанными выше.

При всем уважении к Центру ТЭС Института физиологии им. И.П. Павлова РАН, считаю, что приборы типа "Электросон" и "ЛЭНАР" не менее эффективны, чем разработки Центра ТЭС. Поэтому предлагаю создать универсальный прибор, аналогов которому нет в мире! Почему это не сделали до сих пор? Куда смотрят производители медицинской техники?
Теперь по поводу величины силы тока стимуляции. Чем ниже частота следования импульсов, тем большая сила тока требуется. С увеличением частоты следования импульсов усиливается раздражающее действие тока. Поэтому ток нужно снижать до определенной величины. Также целесообразно использовать не одиночные импульсы, а пачки импульсов, с частотой заполнения каждой пачки 10-15 кГц, что также позволит снизить величину силы тока и уменьшить его раздражающее действие. Предлагаю задаться максимальной величиной силы тока, равной 5 мА, с возможностью плавной регулировки. По некоторым данным, величина сопротивления кожных покровов, измеренная между точками приложения электродов (используется лобно-сосцевидный способ наложения электродов), составляет, в среднем, 5-7 кОм. Следовательно, напряжение, которое необходимо получить на выходе прибора, равно: U = 5-7 кОм * 5 мА = 25-35 В. Предлагаю измерить собственное сопротивление кожных покровов. Для этого взять батарею с небольшой и заранее измеренной вольтметром ЭДС. Электроды от батареи приложить к заданным зонам на черепе человека через смоченные водой прокладки. В полученную таким образом цепь включить миллиамперметр и измерить силу тока. Наконец, рассчитать по закону Ома величину сопротивления кожных покровов между электродами. Исходя из полученного результата задаться необходимой величиной напряжения на выходе прибора.

Удачи!

P.S. Недавно Центр ТЭС Института физиологии им. И.П. Павлова РАН выпустил новый портативный аппарат "Доктор ТЭС – 03" стоимостью 10000 р., которую я считаю неоправданно завышенной, учитывая его скромные возможности. Хотя за "Альфарию" не дал бы даже тысячи рублей. Но это мое личное мнение.

несколько схемок ТЭС на м\к avr
http://www.ullasmann.eu/Zip/PowerTes.zip
http://www.ullasmann.eu/Zip/SimpleTes.zip
не собирал, поэтому не сочтите за рекомендацию по сборке и применению

устройство содержит генератор несущей частоты, модулятор, формирователь синусоидных сигналов, коммутатор, усилитель мощности, переключатель, электроды, источник (блок) питания постоянного напряжения, генератор сигнал/пауза. Предлагаемое устройство позволяет повысить глубину проникновения в ткани синусоидально модулированных токов (СМТ) за счет сочетания воздействий электромагнитного поля и электрического тока, для этого в него введены формирователь пульсирующего напряжения, электромагнитный электрод и переключатель. При сочетанном воздействии на пациента частота модулирующего напряжения СМТ устанавливается 30, 50 или 100 Гц
СПОСОБ КРАНИОСПИНАЛЬНОЙ ЭЛЕКТРОМАГНИТОТЕРАПИИ И УСТРОЙСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ
http://www.ntpo.com/patents_medicine/me … 1969.shtml
Если делать аналоговый генератор, то в любом случае придётся делать частотомер.
Другой вариант это частоты задавать на компе.
Сущность работы устройства заключается в следующем. Управляющая программа, запущенная на ПЭВМ, используя стандартный интерфейс ПЭВМ - LPT порт, генерирует сигналы ТТЛ-уровня с частотой в пределах 0,5-100 Гц, которые далее поступают через оптронную гальваническую развязку (ГР) (24) и (25), а далее по цепям блока.

Схему генератора можно взять с схемы Краваткина и добавить модулятор.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

вот схемы почти на все случаи жизни:

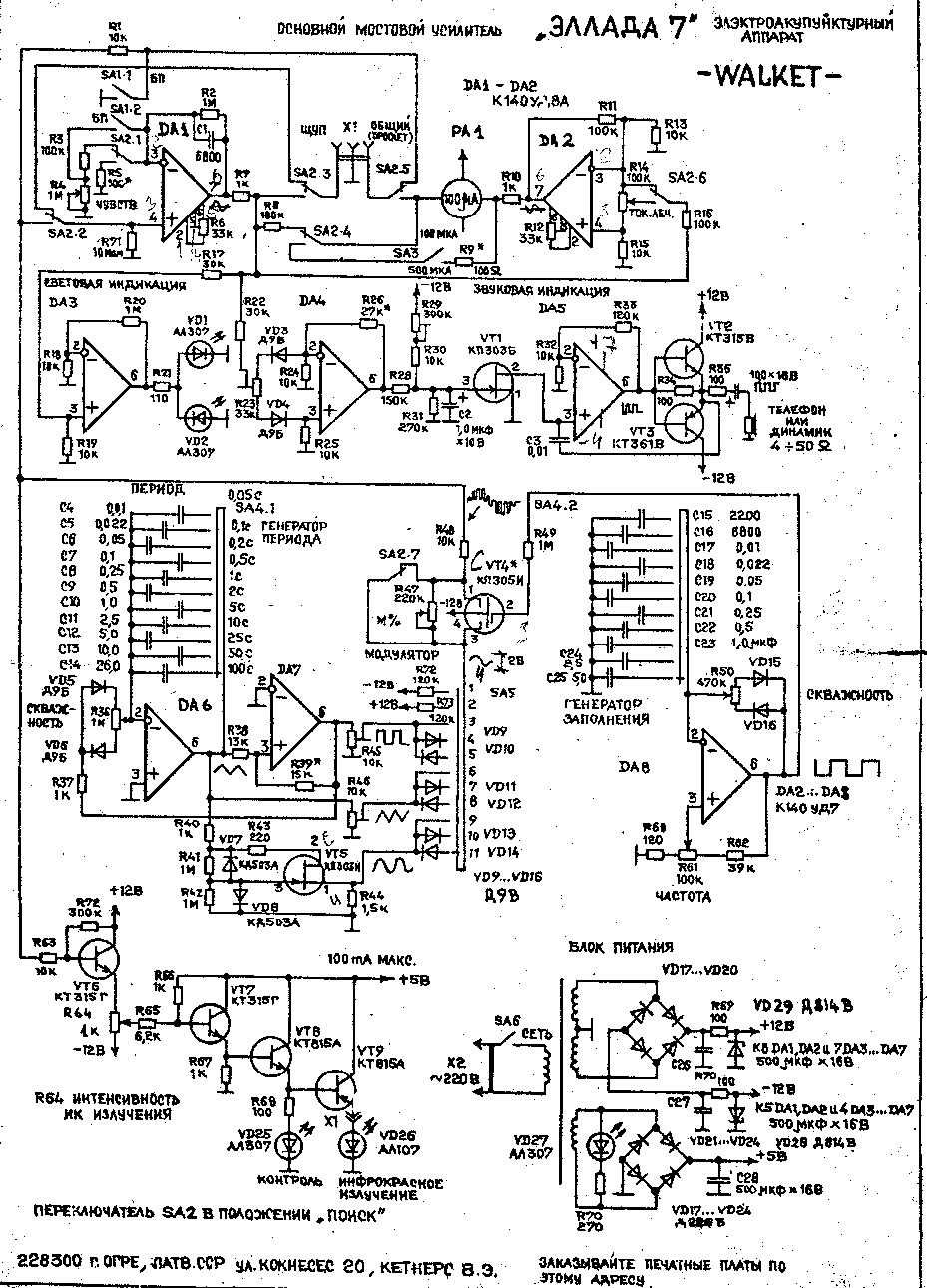

Кетнерс Вольдемар:

Кравцов Виталий:

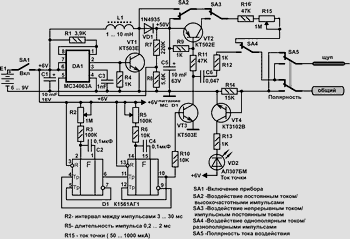

http://kravitnik.narod.ru/other/elpunkt2.html

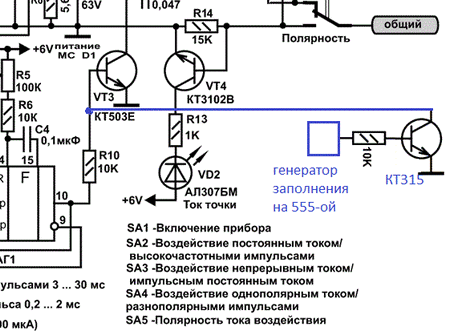

добавляем заполнение:

Собрал в точности схему.
Сколько мучался и подстраивал а вот 77,5 Гц и 3,5 мс так и не смог получить. 77,5 выставляется а вот чтобы было 77,5 и 3,5 мс так и не смог.
Утроение вольтажа так и пока нет всего 9 вольт при входных 12.
Попробую применить другие диоды, транзисторы. Поставил 3102. Хуже нет когда схему выкладывают без точных обозначений элементов.
Сама схема в эмуляторе программе показа нормальную работы и должна утроить напряжение, но при нагрузке 1 ком снижает до 24в.

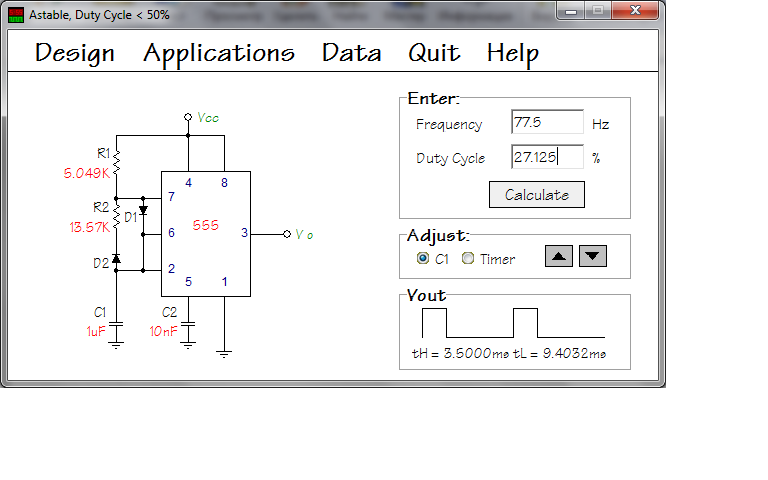

В программе расчёта таймера 555 так и не смог рассчитать 77.5 с 3,5 мс. Там частота и %, а как общую 3,5 мс получить не знаю.
В программе осциллографа в котором показывает частоту и мс там настроил 77,5 Гц и получается 12.9 мс. Убираешь мс меняется частоты, меняешь частоту меняется мс. Нет такого как по схеме настройка частоты и мс.

Отредактировано Оллег (29.08.2010 11:08)

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Кстати про напряжение, сделай питание от 3х крон или сваргань маленький преобразователь на 30 В. на ирке, просто и классно. Схему я выкладывал про цеппер.

ГУФ leoucp, спасибо.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Спасибо, я сейчас собираю этот прибор и мне надо до 3ма. У меня схема уже спаяна, осталось настроить.
Может кто сможет рассчитать значения для 555 на выходе 77,5 Гц и 3,5 мс?

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.

Отредактировано 9,vr (30.08.2010 07:05)

как сделать "высокое" напряжение для подобных схем, я рассказывал многократно: делайте как Кравцов Виталий в своей схеме:
http://kravitnik.narod.ru/other/elpunkt2.html
на MC34063A, - дёшево, надёжно, и без хлопот. успехов и здравия.

да там электротока то почти нет никакого, подойдёт любой штатный на: маленькой гантельке, маленькой чашечке с зазором, маленьком стерженьке ..., можно выдрать из плат каких-нибудь, есть где-то даже калькулятор для этой микросхемы, радиолюбительские сайты посмотрите, очень популярно, всё работает сразу.

Отредактировано 9,vr (30.08.2010 14:23)

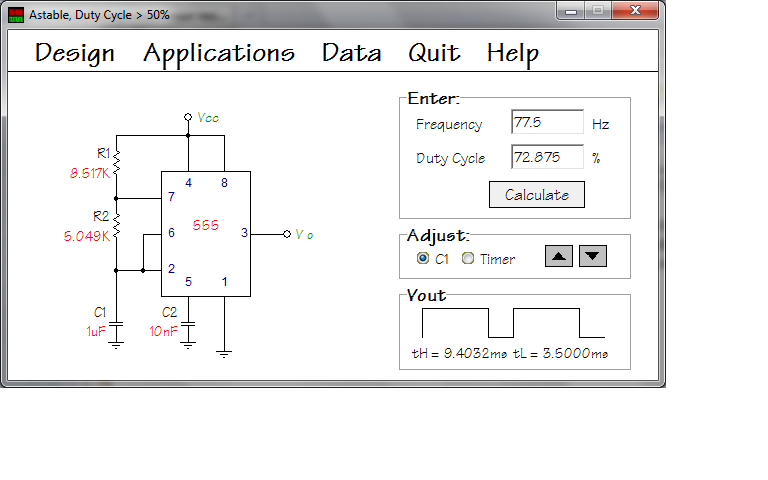

ничего страшного, Вы просто немножко разволновались что-то  , разберётесь. для вашего варианта (что спаяли уже сообщение 72) - номиналы как по схеме сообщение 81 (без диодов), где: С1-100nf (0.1mkf), R1-85.17k, R2-50.49k, всё получится, успехов Вам.

Отредактировано 9,vr (30.08.2010 14:17)

Сегодня сделал оголовье, из простых чайных ложек из нержавейки расплющив их.
Наношу на них гель для ЭКГ и креплю с помощью эластичного бинта на липучке. Держится отлично и руки полностью свободны для работы.

Подпись автора

Уверен, что разными путями и различными схемами, мыслями, придём к отличному прибору, который будет прекрасно лечить.
