Как определить, где в квартире находятся геопатогенные зоны?
Первый действенный способ — воспользоваться биолокационным маятником или рамкой, иначе именуемой “лозой”. Второй — применить специальное оборудование. Предлагаемый прибор помогает выявить картину полей в конкретном участке пространства.
Основу прибора (рис.1) составляет зарядочувствительный усилитель с входным сопротивлением около 10 гигаом (ГОм). Прибор построен по симметричной схеме. Индикатором служит микроамперметр со стрелкой посередине шкалы. Он показывает направление электрического поля независимо от положения.
Питание прибора производится от 2 батарей по 9 В, потребляемый ток — примерно 0,1 мА. Третья батарея (9 В, ток около 5 мкА) установлена в цепи балансировки потенциалов затворов транзисторов VT1 и VT2.
Сигнал поступает на симметричную антенну и далее — на затворы полевых транзисторов VT1 и VT2. На резисторах R16 и R17 появляется разность потенциалов. Через прибор РА2 протекает уравнительный ток, стрелка отклоняется от нулевого положения и указывает направление поля в пространстве. Поворот прибора на 180° изменяет полярность сигнала в антенне и вызывает отклонение стрелки через ноль в противоположную сторону, т.е. стрелка снова указывает действительное направление поля в пространстве.
Транзистор VT3 стабилизирует суммарный рабочий ток усилителя. С помощью переменного резистора R6 (плавно) и, при необходимости, делителей R2...R5 или R7...R10 обеспечивается нулевая разность потенциалов затворов VT1 и VT2 и симметрия плеч усилителя, т.е. нулевые показания прибора РА2.
Полевые транзисторы VT1, VT2 — КП303С с напряжением отсечки около 1 В и током утечки затворов 0,1 нА (от него зависит величина отклонения стрелки). Для защиты от статического электричества впаивание полевых транзисторов производится только в готовую схему. Выводы транзисторов при этом необходимо закоротить проволочными перемычками. После пайки транзисторов перемычки убираются.
При изготовлении антенны (рис.2) за основу берутся две пластмассовые бутылки емкостью 1,5 л (цилиндрические, без “перетяжки"). Лучше взять прозрачные неокрашенные бутылки из-под минеральной воды. В бутылках, начиная со дна и не доходя до горлышка 60 мм, делаются отверстия диаметром 5 мм с минимальными, но целыми перемычками между ними. Отверстия прожигаются жалом паяльника (через одно, чтобы дать время остыть перемычке и не расплавить ее при прожигании второго отверстия). Жало нужно вставлять вертикально и быстро вынимать. Вокруг отверстия образуется валик из выдавленной пластмассы, что облегчает сохранение целостности перемычек и упрочняет сетку. Конструкция прибора показана на рис.3.
Вместо высокоомных резисторов R1 и R11 (около 10 ГОм) можно использовать ферритовые сердечники 02,7x12 мм от катушек индуктивности средневолнового диапазона радиоприемников. Стержень освобождают от пластмассовой резьбовой пробки, нагревая сердечник около пробки паяльником. По краям и в середине сердечника плотно наматывают по 7 витков медного облуженного провода d=0,2 мм. Концы проводов плотно скручивают, и полученный бандаж пропитывают припоем с канифолью. При остывании припой сжимается, твердеет и образует плотный контакт со стержнем. К бандажам припаивают выводы, и стержень вставляют в трубку 04...5x15 мм из ПВХ. В трубке делают отверстие 03 мм для среднего вывода, который можно припаять после, через отверстие. Трубку заливают расплавленным парафином для влагостойкости. Теперь крайние концы проводов спаивают вместе. Сопротивление между ними и средним выводом получается как раз около 10 ГОм.
РА2 — стрелочный индикатор с симметричной шкалой и нулем посередине (R,=1000 Ом, ток полного отклонения — 0,05 мА). Если нет готовой головки, можно перестроить индикатор прибора Ц-20. Для этого надо разобрать его корпус, вынуть магнитную систему со стрелкой и отпаять спиральные пружинки. Для удобства необходимо развернуть в крайние положения рычажок регулятора и стрелку. Последнюю зафиксировать на шкале мягким клином. Теперь при отпайке спиральная пружинка будет расходиться с контактом, что и требуется.
С контактов и кончиков спиралей нужно снять лишний припой, установить рычажок регулятора и стрелку в центральное положение и зафиксировать стрелку на шкале мягким клином. При задевании нижней пружинки за контакт последний необходимо отогнуть. К контакту прикладывают медную луженую проволоку d=0,2 мм так, чтобы ее конец совместился с концом спиральной пружинки, и припаивают к контакту. Затем конец проволоки подгибают до легкого соприкосновения с концом спиральной пружинки и осторожно припаивают, а второй конец проволоки откусывают. Аналогично дорабатывают вторую спиральную пружинку. Для удобства пайки на жало паяльника можно намотать медный голый провод d=2 мм, конец провода заточить и облудить. В случае попадания железных опилок в магнитный зазор головки его осторожно очищают острием стальной швейной иголки.
Индикатор РА1 (М4762-М1) помогает визуально устанавливать рабочий ток с помощью резистора R20. Диод VD1 предотвращает ошибочное подключение GB2.
Резистор R18 ограничивает ток заряда конденсатора С2 через микроамперметр РА1, R19 — ток заряда конденсатора С1.
Включение питания производят при замкнутом переключателе SB2. Затем его размыкают и осуществляют регулировку прибора:
1. Включают SB2. Регулировкой “подстроечником” R20 рабочий ток устанавливают около 0,1 мА.
2. Нажимают кнопку SB3. Поворачивая отверткой винт на корпусе стрелочного индикатора, устанавливают “механический ноль".
3. Нажимают кнопку SB1. Резистором R14 производят баланс рабочих токов при равных потенциалах затворов транзисторов.
4. Выбирают подходящее место в пространстве и, сравнивая показания в прямом и перевернутом на 180° положении вертикальной антенны, регулировкой R6 добиваются нулевых показаний. Для удобства настройки предпочтительно, чтобы направление движения ручки R6 и стрелки совпадало (в противном случае на R6 нужно перепаять крайние выводы).
5. Если регулировка не обеспечивается, то выключают SB2 и перепаивают вывод одного из резисторов (R1 или R11) к другим отводам R3...R5 или R8...R10. После окончательной настройки движок R6 должен находиться примерно посередине.
Для выявления элементов сеток отрегулированный прибор удерживают в пространстве так, чтобы антенна была вертикальна. Запоминают положение стрелки. Затем прибор плавно перемещают в любую сторону, сохраняя вертикальное положение антенны. Уменьшение показаний стрелки до нуля и снова увеличение, но в обратной полярности, свидетельствует о пересечении антенной попосы сетки. Фиксируют положение антенны относительно окружающих ориентиров и начинают движение прибора вдоль полосы. Наклоном антенны поперек полосы находят новые нули между положительными и отрицательными показаниями стрелки прибора справа и слева от полосы. Одновременно уточняют направление полосы. Если полоса соответствует линии север — юг или запад — восток, то она относится к сетке Э.Хартмана, если под углом, то к сетке М.Карри.
При перемещении по полосе показания стрелки прибора слева и справа от полосы могут уменьшаться до нуля, а затем снова возрастать, но в обратной полярности. Это соответствует переходу полосы через узел пересечения с поперечной полосой. Запоминают место узла и продолжают движение дальше. Повторная смена полярностей слева и справа от полосы соответствует переходу через второй узел пересечения уже со второй поперечной полосой. Далее от узлов необходимо пройти с прибором по поперечным полосам до следующих узлов на них, и наконец, между узлами будет еще полоса, параллельная первоначальной полосе. Если все полосы с “внутренней стороны” имеют одну полярность, то значит, это границы полярной ячейки одной из сеток.
Итак, каждая ячейка с вертикальным постоянным электрическим полем вверх отделена от соседних ячеек с таким же полем вниз полосами, точнее, вертикальными плоскостями, которые не дают встречным полям ячеек взаимно нейтрализоваться и являются границами смены направления полей. Поля двух сеток накладываются и создают результирующие местные суммарные или разностные поля.
В.БОРЗЕНКОВ
Источники информации
1. Дудолкин Ю., Гуща И. Квартиры-убийцы. — М., 2007.
2. Е.Исакова. “Плюс” и “Минус". — Газета “Правда”, 1989, 14 июля.
http://radiopolyus.ru/neobychnye-sxemy/ … gennyx-zon
,

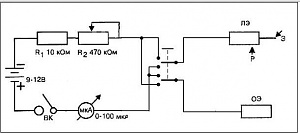

-питает неонку 5 вольтами , да и обработать полезный сигнал с 10 ГОм- ой плазмы нетривиальная задача(см. рис)
На самом деле, кристаллы реагируют на целый спектр излучения: от инфракрасного до ультрафиолетового, а задача радиоэлектроники состоит в том, как правильно его зафиксировать и отобразить. В этом нам поможет нехитрое устройство, о котором мы и расскажем дальше.
. любят МТХ
.... Это правда, положительное действие и помощь от этого метода есть!!! Не помню откуда скачал
–
